一、前言
时光如梭，我已经在CSDN驻扎了4年了，不忘初心，我依然是每次学习新的东西，就立刻写博文总结出来，养成 “好记性不如烂笔头” 的习惯，往后回头看，那是值得回忆的里程碑。
与往常过年一样，依旧带着一包一电脑，还拎着几个开发板回家，今年疫情严重，不走亲戚，只好慢慢敲代码；
这2个月，在武汉发现的新型病毒感染肺炎事件中，我看到了一代中国人的团结凝聚的力量，也看到了背后的一幕。从几个人感染到目前全国1.7w的感染确诊，一场无硝烟的战争，有人发国难财，有的抬高口罩价格，有的卖假货，有的虚报荒情，人心叵测。这里愿各位朋友，务必注意个人卫生健康习惯，不仅是为了自己，也为了家里人，更是体现一个国家的优良传统。
二、安信可 esp32-a1s 模块
本篇文章 为什么要先从安信可 esp32-a1s 模块说起，并不是打广告，我们都知道：乐鑫esp32可以实现很多语音的功能，包括在线离线语音识别，在线合成等。乐鑫的开发板都是一个 esp32模组 + 一个音频芯片分别焊在板子里面，而安信可 esp32-a1s 模块恰恰结合了这点，把 esp32芯片最小系统和音频芯片做成了一个模组，也就是一个模组里面 有 esp32芯片和音频解码芯片。
与乐鑫官方模块有何优点？最大的好处就是内置音频芯片，做音频相关时候不用关心如何连接音频芯片，后面为大家介绍如何做一个最简单的 “阉割版esp32播放器”。
下面把安信可 esp32-a1s 模块统称为 模块！
下面整理了模块的常见问题：
- 模块内含一个 esp32芯片和音频模组？具体点？
- 答： 采用具有双核处理器的ESP32作为主控，模块内部配置有4M的PSRAM和CodeC音频处理芯片，音频芯片为 AC101。
- 到手之后，这模块为何比平常大了那么大？

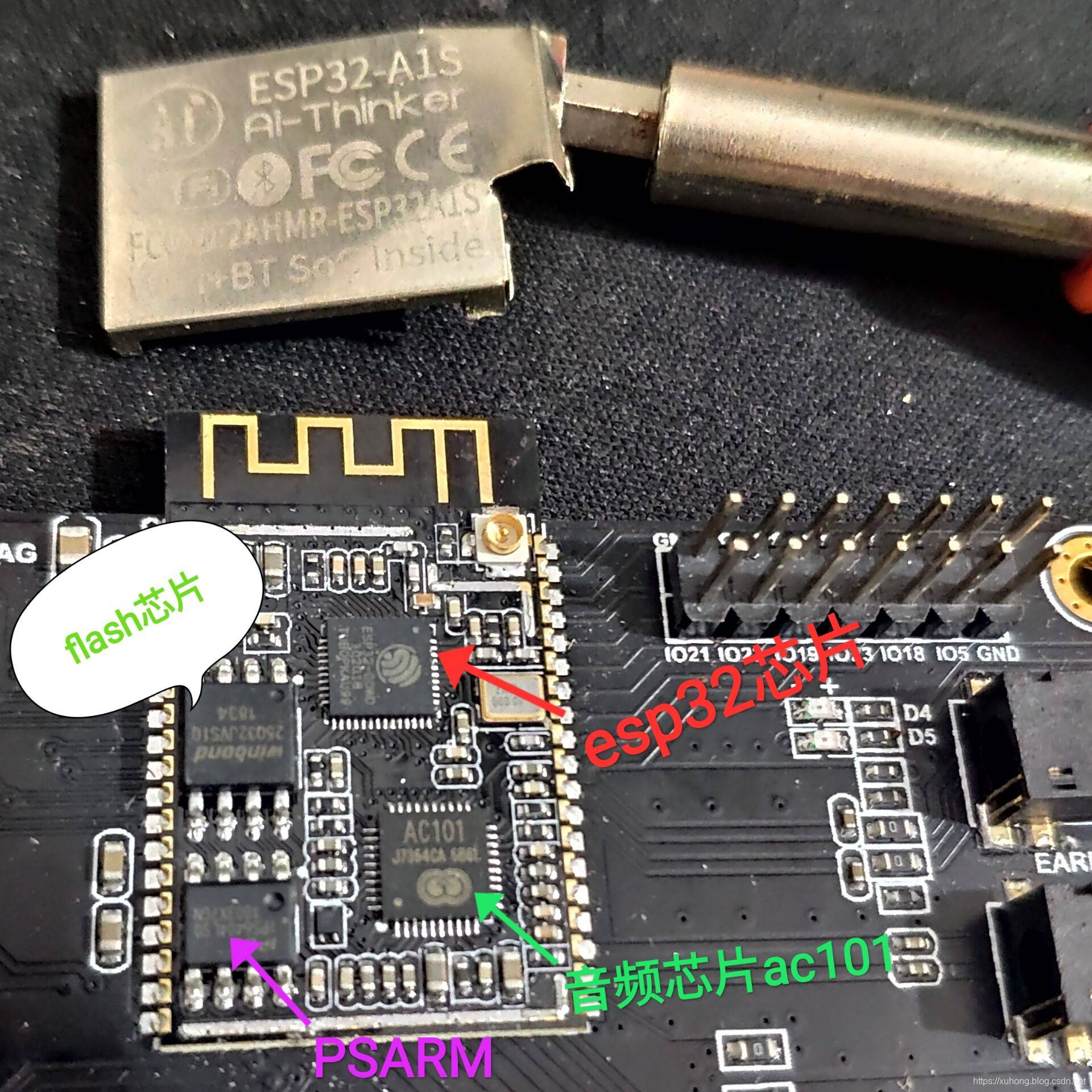

- 答： 主要是因为里面多了个音频芯片 ac101！为了验证与上述是否一致？我把开发板里面的模块外壳拆开，给大家看看。专业拆货，请勿模仿！保护罩设计有很多讲究，主要的防尘功能，以及是否对信号有干扰，平常不要拆开它！

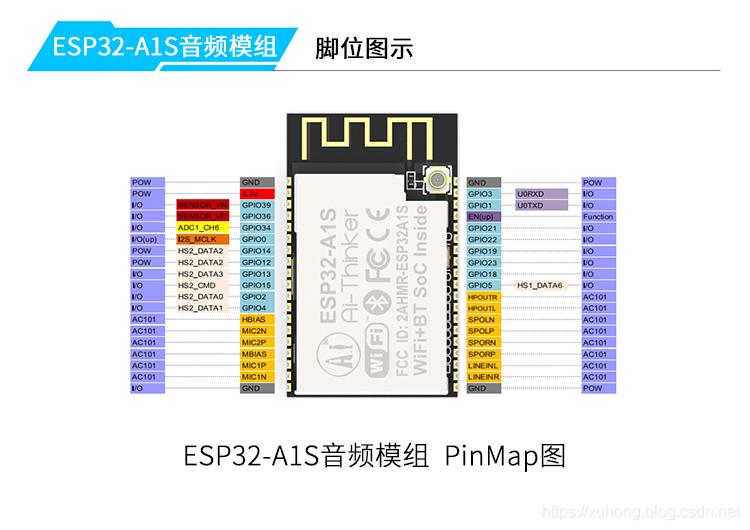

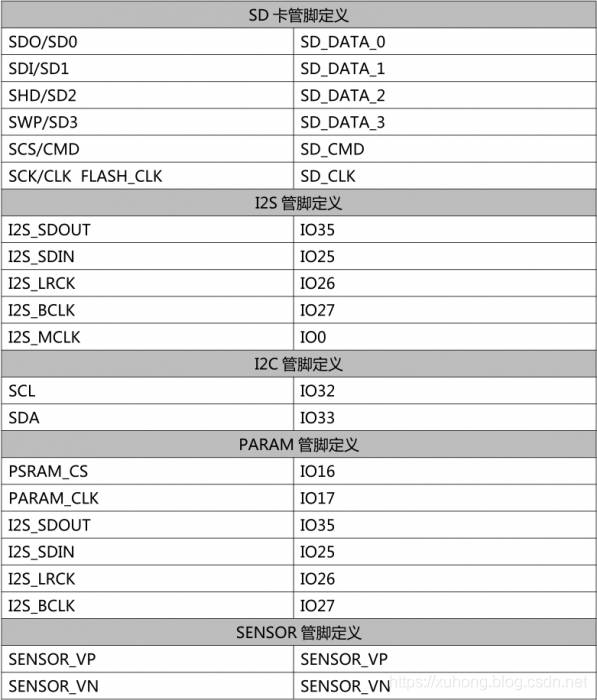

- 这模块内部连线怎么样的？可用的io有哪些？
三、移植乐鑫最新 esp-adf 框架进去安信可音频开发板
据了解，安信可音频开发板已经售卖上架有2年多了，但是一直不温不热，很大原因在于推广不够，或技术支持不到位，于是乎，我决定根据现有的代码，统一移植乐鑫最新 esp-adf 框架进去，实现以下功能：
- 音乐播放器或录音机支持音频格式，例如MP3，AAC，FLAC，WAV，OGG，OPUS，AMR，TS，EQ，Downmixer，Sonic，ALC，G.711 …
- 从以下来源播放音乐：HTTP，HLS（HTTP实时流），SPIFFS，SDCARD，A2DP来源，A2DP接收器，HFP …
- 集成媒体服务，例如：DLNA，VoIP …
- 网络广播
- 语音识别以及与Alexa，DuerOS等在线服务的集成…
3.1 如何移植？
这里先贴出我已经移植好的框架地址：
- GitHub：https://github.com/Ai-Thinker-Open/ESP32-A1S-AudioKit.git
- 码云：https://gitee.com/xuhongv/AiThinker-esp32-A1s-AudioKit
首先，我们知道在玩其乐鑫框架时候，会有通过面板对board 板子的选项，我就从这里入手，于是乎认真查找，分别找到了components下的audio_board 和 audio_hal 的2个文件夹。

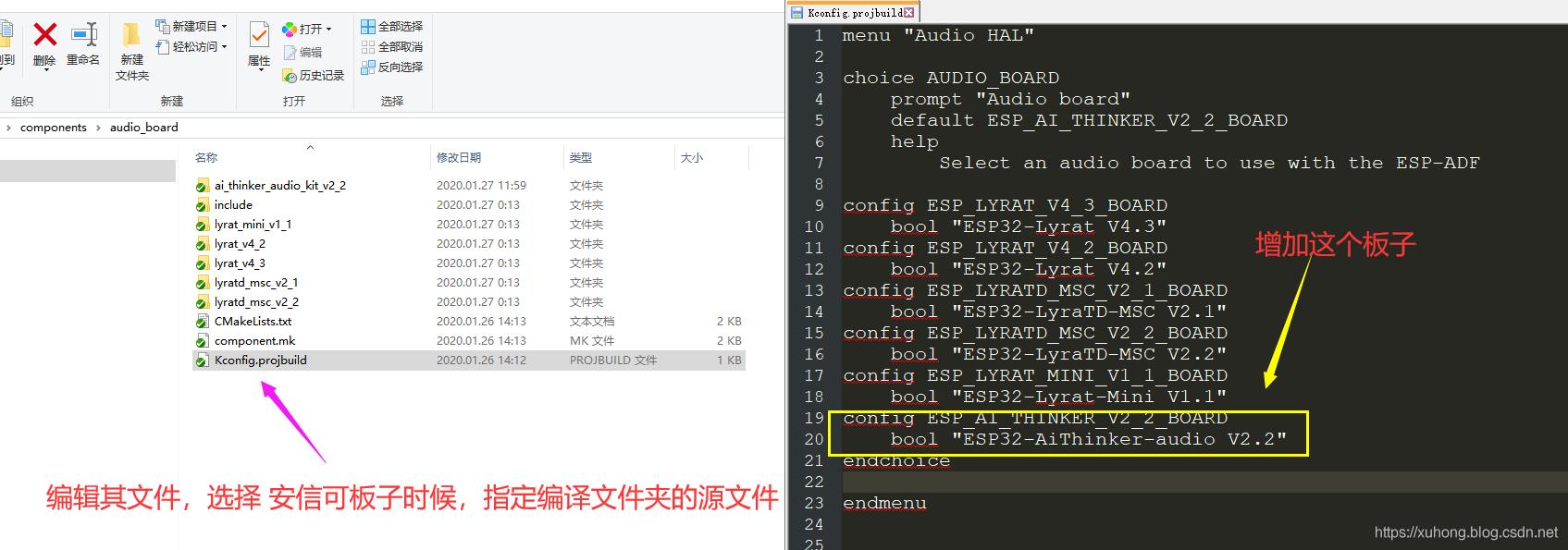

文件夹《audio_board》 顾名思义，就是对板子的定义，首先，我们新建一个开发板选项，同时新建文件夹放我们板子的io口定义等。
然后，我们编辑 component.mk文件，增加条件编译语句，看得出来，当选定为安信可板子时候，指定的文件夹编译：
ifdef CONFIG_ESP_AI_THINKER_V2_2_BOARD
COMPONENT_ADD_INCLUDEDIRS += ./ai_thinker_audio_kit_v2_2
COMPONENT_SRCDIRS += ./ai_thinker_audio_kit_v2_2
endif
- 1
- 2
- 3
- 4
其次，照葫芦画瓢，我们在《ai_thinker_audio_kit_v2_2》文件夹新建几个源文件，一一实现方法，过程是非常讲究的，这里我直接拿前辈的代码不断适配，期间花了整整一天，总结如下：
- esp32芯片对音频芯片i2s的驱动初始化等io初始化的管脚初始化。
- esp32芯片驱动 SD 卡的 io 口定义；
- esp32音频设置的回调函数定义，包括声音设置，调大调小等；
- 开发板的按键初始化工作实现。
- 还有一些零碎的可用的 led 的管脚定义。
最后，就是重点的如何驱动音频芯片AC101的具体细节源码实现，那么在文件夹《audio_hal》里面增加源码 ac101.c 和 ac101.h 文件。别忘了还要在component.mk文件增加条件编译：
COMPONENT_ADD_INCLUDEDIRS += ./driver/ac101
COMPONENT_SRCDIRS += ./driver/ac101
- 1
- 2
四、在线语音合成
首先，需要在 百度AI开放平台 创建一个语音合成的应用。选择语音识别或者语音合成。

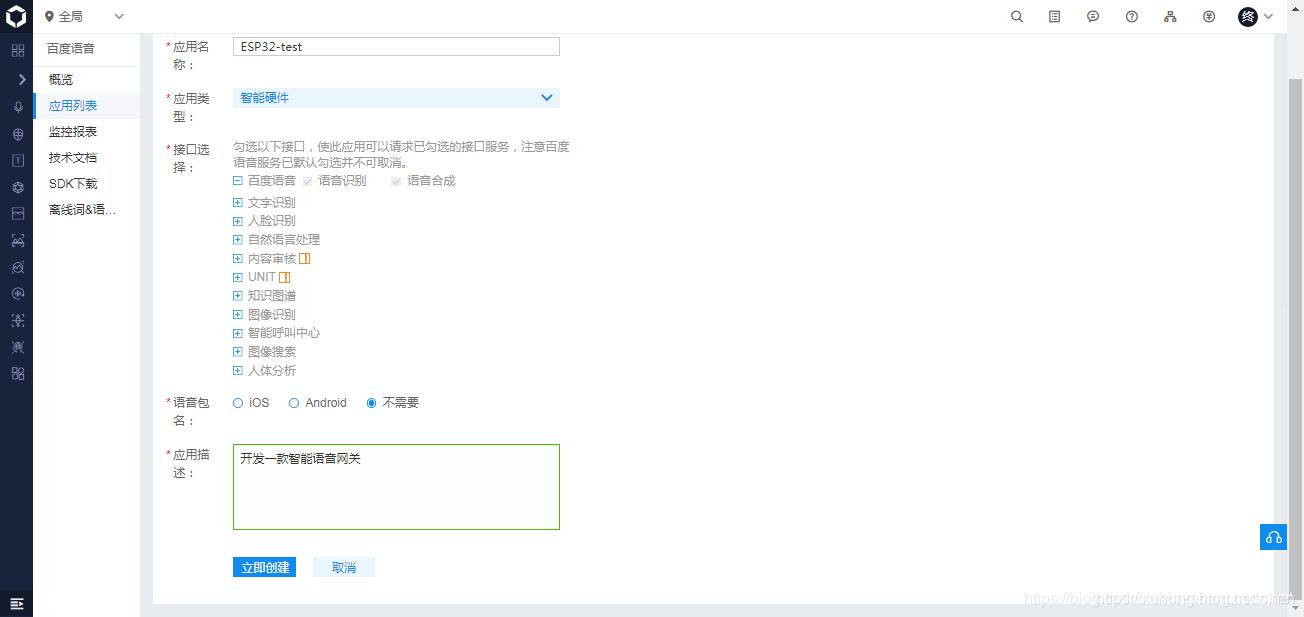

创建一个应用：

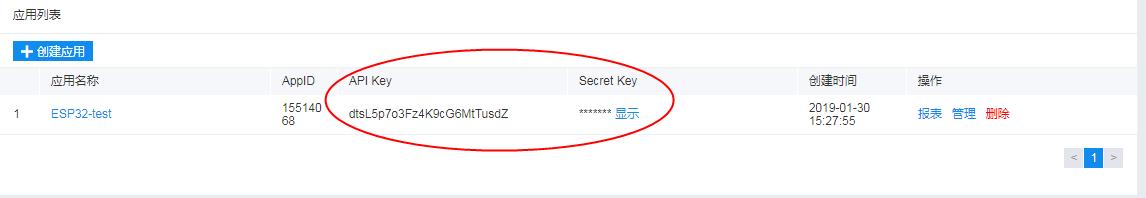

创建应用是为了得到一些接入参数，就是 api key 和 secret key。
跑起官方例程 /examples/cloud_services/pipeline_baidu_speech_mp3，然后通过面板设置家庭路由器ssid和密码，还有上面的2个参数！
然后插上耳机或喇叭听吧！
有任何疑问联系本人下方邮箱或加qq群或文章留言，不要私信我，我已经屏蔽私信！多多支持！
另外，不要把我的博客作为学习标准，我的只是笔记，难有疏忽之处，如果有，请指出来，也欢迎留言哈！
