推荐|乐鑫Esp32学习之旅 20 一篇好文，开发过程中编译esp32固件太大，无法正常启动？教你如何自定义分区表partitions.csv。

本系列博客学习由非官方人员 半颗心脏 潜心所力所写，仅仅做个人技术交流分享，不做任何商业用途。如有不对之处，请留言，本人及时更改。

1、爬坑学习新旅程，虚拟机搭建esp32开发环境，打印 “Hellow World”。
2、巧用eclipes编辑器，官方教程在在Windows下搭建esp32开发环境，打印 “Hellow World”。
3、认识基本esp32的GPIO接口，开始点亮您的第一盏 LED和中断回调实现按键功能。
4、体会esp32的强大的定时器功能，实现定时2s闪烁一盏LED灯。
5、接触实践esp32的pwm宽度脉冲功能，实现呼吸效果闪烁一盏LED灯。
6、smartConfig和微信airKiss在esp32的实现，一键配网轻松快捷连接路由器。
7、利用GPIO中断做一个按键的短按和长按的回调事件，再也无须担心触发源。
8、esp32上实现本地 UDP 客户端和服务端角色，在局域网内实现通讯。
9、esp32上实现本地 TCP 客户端和服务端角色，可断线重连原路返回数据。
10、乐鑫esp32 SDK编程利用rmt驱动ws2812七彩灯，实现彩虹渐变效果。
11、入门乐鑫esp-adf 音频框架开发，esp32造一个蓝牙耳机，实现切换歌曲，获取歌曲信息等功能。
12、开源一个微信公众号airkiss配网esp32以及局域网发现功能的工程，分享一个airkiss配网小工具。
13、esp32 内置 dns 服务器，无需外网访问域名返回指定网页。
14、esp32 sdk编程实现门户强制认证，连接esp32热点之后，自动强制弹出指定的登录界面。
15、认识本地离线语音唤醒识别框架 esp-skainet ，实现较低成本的硬件语音本地识别控制。
16、学习本地语音唤醒离线识别框架 esp-skainet ，如何修改唤醒词? 如何自定义命令词？如何做意图动作？
17、全网首发，乐鑫esp32 sdk直连京东微联·小京鱼 · IoT开放平台，实现叮咚音响语音智能控制。
18、入门京东微联·小京鱼的控制面板H5开发，读懂vue语法，做自己的控制页面。
19、重磅开源，如何在微信小程序上ble蓝牙配网esp32，blufi的那些事！
20、一篇好文，开发过程中编译esp32固件太大，无法正常启动？教你如何自定义分区表partitions.csv。

文章目录

一、前言
二、认识乐鑫idf框架定义的分区表
三、群友的问题，如何分析解决；
- 另外，不要把我的博客作为学习标准，我的只是笔记，难有疏忽之处，如果有，请指出来，欢迎留言哈！也欢迎加群讨论！

一、前言

这年可真是互联网公司的寒冬，在群里询问问题的群友明显减少了。最近的网易裁员、华为维权事件，不难看出，普遍说法“青春饭”的程序员，30岁应该何去何从? 有得去送外卖，有的转管理，有的创业，有的奋斗在架构师前言技术。不管怎么样，一定要对自己的职业生涯有所规划！别混混沌沌过日子，别以为一直专研技术未来就会一片光明！社会在变，人也要一直适应在“变”！

对于程序员的职业发展，我推荐阅读下面文章：

二、认识乐鑫idf框架定义的分区表

在群里，我又看到一个群友发出这样的疑问，程序大致报错如下：

esp_image: Image length 1053648 doesn't fit in partition length 1048576
boot: Factory app partition is not bootable
boot: No bootable app partitions in the partition table
ets Jun 8 2016 00:22:57
1
2
3
4

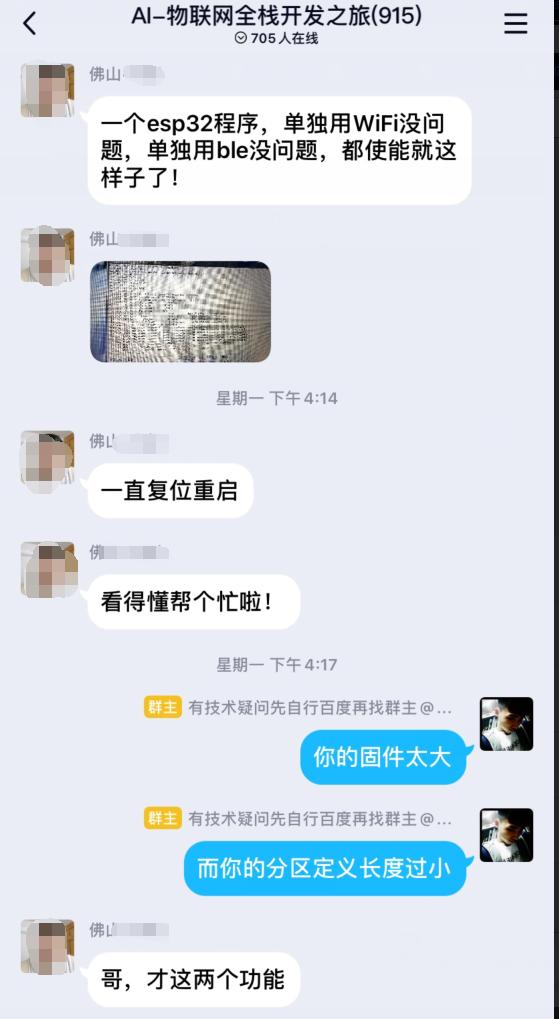

对话内容如下，群昵称已马赛克处理！

2.1 那么问题来了，这个报错是什么原因？

上面抛转引玉之后，这还得从乐鑫这个idf框架说起！

一般的乐鑫老粉丝都知道，2.0sdk之前的程序烧录都是固定在flash芯片的某个位置的，但 3.0 sdk 也即是 idf 框架之后，完全可以自定义固件的烧录位置，那么既然可以自定义固件的烧录位置，那就避免不了位置的选择，一旦用户自己乱搞，那就经常报一些问题出来，下面整理最常见的三个原因导致，包括：

位置不对，没按照现有的硬件的flash大小来定义，比如2M的flash，你却定义在2M以外的位置。
定义固件长度过小，比如你分区表定义的固件大小尺寸是1M，但是你编译之后的固件1.5M，这也会报错；
定义启动程序的起位置，没有和64K对齐，也会报无法编译错误！

上面群友提出的问题，明显就是第二个原因导致！

不管怎么样，还是要对 flash 有所了解，才可以玩透这个分区表！

首先啰嗦一下，esp8266或esp32都只是一个芯片，不带flash芯片，而常见的外挂flash芯片有 25q16、25q32 等华邦出产芯片，查看，比较详细地说到了里面地分布，大概地：我也总结如下：

①、w25q系列生产的加工的商家很多，但是里面的分布和命名规则都是一样的。比如华邦的w25q64，spi通讯接口，64就是指64Mbit也就是8M的容量。而我们平时的8266-12f的32Mbit就是4M容量。
②、w25q64为例，我分析下里面的存储分布。w25q64把8M容量分为了128块，每一块又分为16个扇区，而每个扇区占4K大小。由此可计算到，w25q64有 64Mbit / 8 * 1024 / 16 / 4 = 128 块 ，有128 * 16 = 2048 个扇区，此计算原理后面我会提到。
③、w25q64为例，我们在擦除数据时候，最少擦除单位为一个扇区，也就是每次必须擦除 4K 字节。写数据也是一样，必须一个扇区一个扇区去写，所以有我们的esp8266文档提到为什么要4的倍数去写读一个数据。
④、w25q64为例，我们在往某个地址写之前必须确保这个地址上的值是0xFF，否则说明这个地址以前被写过数据，还没有被擦除。w25q64擦除的最小单位是Sector也就是4k个字节，也就是说如果要想往某个地址写一个值，如果这个地址上的值不是0xFF，那么就要把整个扇区都擦除，然后在写。
⑤、w25q64为例，给w25q64开辟一个4k的缓存，比如定义一个4k的数组，然后在写数据之前先判断如果这个地址上的数据不是0xFF，就先把这个地址所在的Sector里的数据全部保存在4k缓存中，再擦除这个扇区，再把缓存中对应的地址上的数据更新，再把这个4k缓存区的所有数据一次性的写入到这个Sector中。因此我们在esp8266操作存储时候，要注意先擦除再写数据。
⑥、w25q64为例，一共是8M字节=810241024=8388608(Byte)，分为128块(64K)，每一块有分为16个扇区(4K)，所以扇区的个数是：12816=2048(个)，那么我们选择扇区的范围就是0-2047，假如要擦除第1000个的扇区，那么这个扇区的字节起始就是10004096=4096000，然后W25Q64就从4096000开始往下擦除4K大小的数据空间，计算地址的时候是使用字节来计算的。

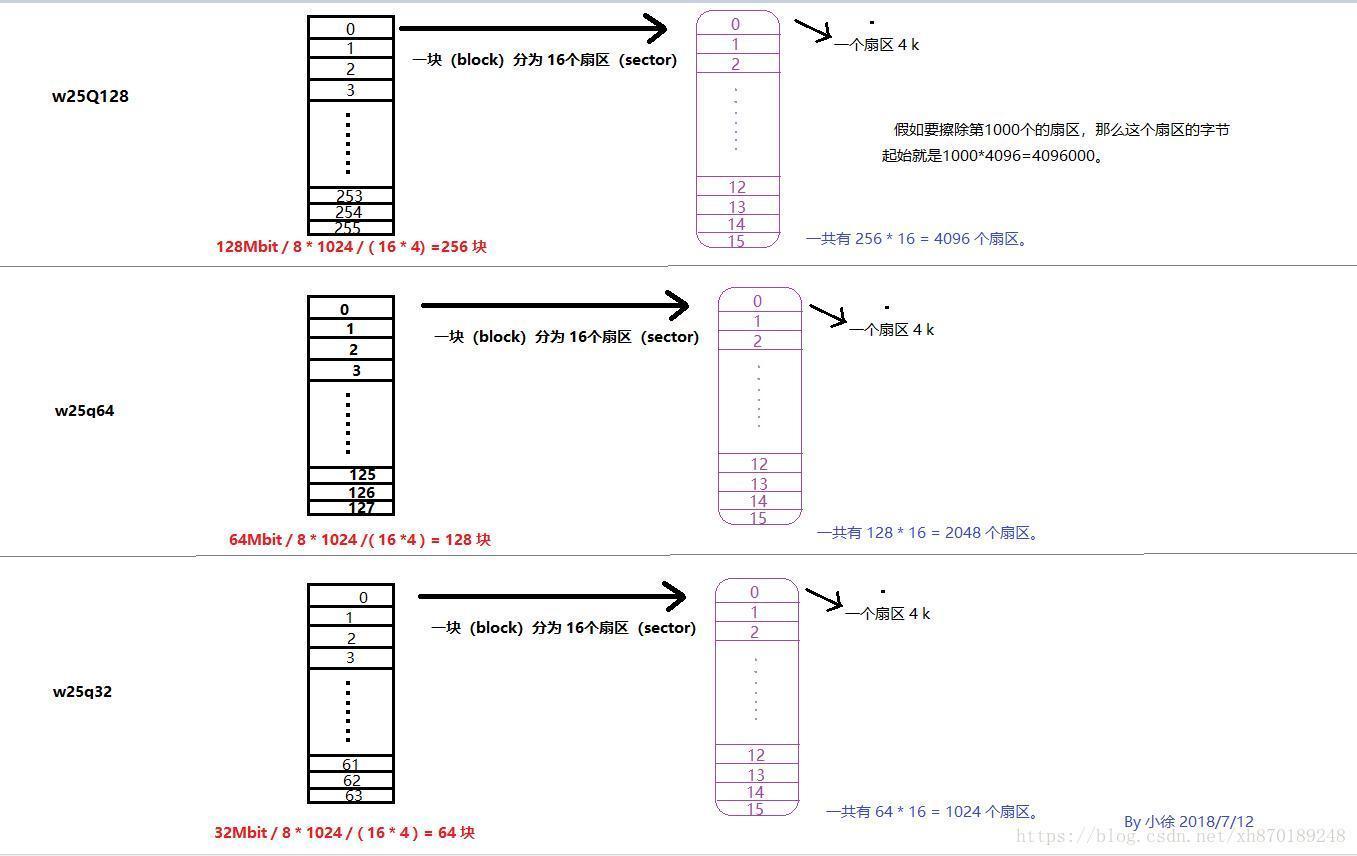

下面是我用心画的一个示意图，方便大家去了解下：
- 这个多少块的计算公式的得来主要后面推导过来的，我们仔细发现，后面都是一个4K为一个扇区，16个扇区为一块，所以我们先将我们的64Mbit换算为64/8*1024= 8192k的容量去除于每个扇区的大小就是一共有多少块了！

这里写图片描述

2.2 如何读懂自定义的分区表

首先，先从支持和不支持ota说起，我们可以从make menuconfig配置选择一个简单的预定义分区表:

“Single factory app, no OTA”
“Factory app, two OTA definitions”

系统默认的不支持 ota 的分区表：

# Name,   Type, SubType, Offset,  Size, Flags
nvs,      data, nvs,     0x9000,  0x6000,
phy_init, data, phy,     0xf000,  0x1000,
factory,  app,  factory, 0x10000, 1M,
1
2
3
4

flash 芯片中的 0x10000(64KB) 偏移量被标记为 factory 应用程序. 默认情况下,引导加载程序将运行此应用程序.，定义的长度是1M。
在分区表中还定义了两个用于存储 NVS 库分区和 PHY 初始化数据的数据区域.

系统默认的支持 ota 的分区表：

# Name,   Type, SubType, Offset,  Size, Flags
nvs,      data, nvs,     0x9000,  0x4000,
otadata,  data, ota,     0xd000,  0x2000,
phy_init, data, phy,     0xf000,  0x1000,
factory,  0,    0,       0x10000, 1M,
ota_0,    0,    ota_0,  0x110000, 1M,
ota_1,    0,    ota_1,  0x210000, 1M,
1
2
3
4
5
6
7

现在有三个应用程序分区定义，factory、ota_0 和 ota_1；
这三种 Type 都设置为 app,但在 0x10000 位置的 factory 应用程序和后面的两个 OTA 应用程序的子类型有所不同，但是长度大小都是1M；
还有一个新的 ota data 区域,用于保存 OTA 更新的数据. 引导加载程序会查询此数据,以便了解要执行的应用程序. 如果 ota data 为空,它将执行 factory 应用程序。

在分区表定义私有数据的存储位置

什么叫私有数据，类似阿里云三元组的数据信息，一机一密，每个设备都有其唯一凭证，这个数据，我们完全是可以自己烧进去flash中，然后通过代码读取出去的，如果你要为每个设备写好代码编译再烧录进去，那么功夫是有多费劲？

下面以支持ota为例，同时定义私有数据，所以我们必须重新自定义分区表，比如我这样：

nvs,      data, nvs,     0x9000,  0x4000
otadata,  data, ota,     0xd000,  0x2000
phy_init, data, phy,     0xf000,  0x1000
ota_0,    0,    ota_0,   0x10000, 0xF0000
fctry,    data, nvs,     0x100000,0x4000
ota_1,    0,    ota_1,   0x110000,0xF0000
1
2
3
4
5
6

自定义分区表特别要注意和你的硬件相对应，没有那么大的头就别戴那么大的帽子，这里说的意思是：flash芯片的大小决定这个分区是否有效，否则有意想不到的事情发现。

上面的分区表把 25q16 系列的 512个扇区全部用完了，怎么看？我教你一招，直接看最后一个文件存储位置 0x110000 ，这个数值除于 1000 就是第几个扇区了， 0x110000 / 1000 = 0x110 换成十进制就是272，而 0xF0000 / 1000 = 0xF0 十进制就是 240 , 您看，第272个扇区加上240恰好是 512！

你还会问为什么 25q16 是一共512个扇区？请看文章上面的总结；

温馨提示：这个分区仅适合 25q16 flash芯片或更大容量，而 25q8是不适合的，平时的 esp8266-01s 就是典型的 25q8 flash；当然了，esp32都基本是 25q32 的flash了！

我再一步为大家写来了图，详细说明用这个分区文件编译之后的程序存储位置：

三、群友的问题，如何分析解决；

我当时就立刻给了个分区表他，是可行的，下面说说我的解决思路：

我当时看到那个报错，就一口咬定他的固件大小大概是 1053648 也就是 1M多一点，因为esp32模块市面上基本都是 4M 的flash 了，把我之前的定义的分区表给他；

nvs,      data, nvs,     0x9000,  0x4000
otadata,  data, ota,     0xd000,  0x2000
phy_init, data, phy,     0xf000,  0x1000
ota_0,    0,    ota_0,   0x10000,  0x1a9000
ota_1,    0,    ota_1,   0x210000, 0x1a9000
1
2
3
4
5

那么上面定义的固件1位置是 0x10000，尺寸是 0x1a9000 ，是多大呢？ 0x1a9000 除于 0x1000 等于 0x1a9 , 换为十进制就是 425 个扇区，一个扇区4k，那么 425*4 =1700k ，足够大了！

另外，不要把我的博客作为学习标准，我的只是笔记，难有疏忽之处，如果有，请指出来，欢迎留言哈！也欢迎加群讨论！
