一 、前言；

欲要工其事，必要利其器；一个好的开始，必须要有一个好的编译器和环境，上篇我们已经提到了在Linux系统搭建编译环境，还需要开发的编译器，我坚信很多小伙伴都是windows系统 的，所以这篇带来的是：在windows下搭建ESP32的编译环境和利用Eclipes编译器编译我们的工程，一举两得！

安信可的一体化环境，发现集成后，难于适应最新版的IDF，为此博主辛苦敲打3个小时出此博文，未经同意不得转载，多谢合作！

二、工具下载材料；

三、工具安装；

  • 第一步：解压上面下载好的esp32_win32_msys2_environment_and_toolchain-20180110.zip文件夹，注意解压后的名字是msys32；比如我目前的路径为E:Esp32StudyESP32IDE；

①、git拉取idf全部代码：git clone --recursive https://github.com/espressif/esp-idf.git

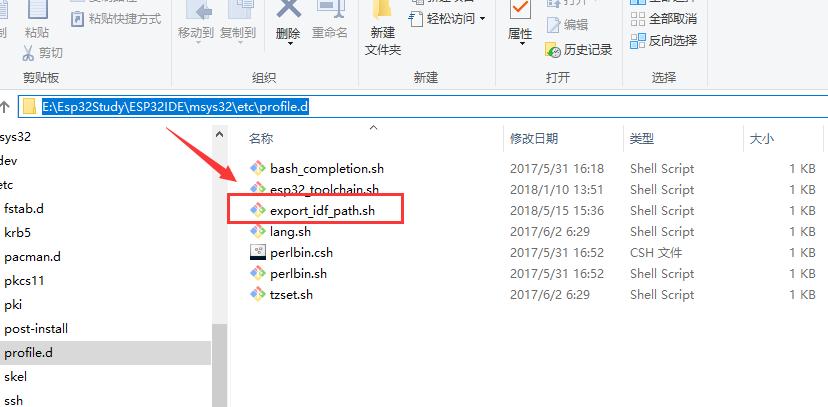

②、我们把视野转移到子目录下的etcprofile.d文件夹下面，新建一个export_idf_path.sh的命令符文件，注意格式是.sh，见图一；
③、其内容如下代码，旨在指定编译时候的路径：第一个是指定了IDF框架，第二个是指定了PY等命令！：

export IDF_PATH="E:/Esp32Study/ESP32IDE/msys32/home/Administrator/esp-idf"
export PATH="/mingw32/bin/:$PATH"

  • 1
  • 2

这里写图片描述

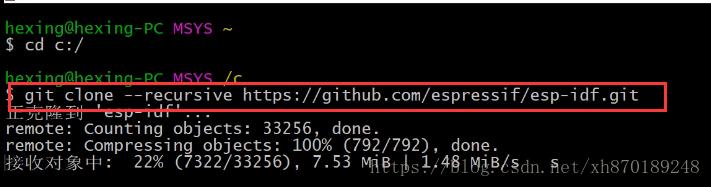

  • 第二步：点击主目录下面的mingw32.exe文件，其实这是一个shell命令！拉取下载最新版的IDF框架，用git指令拉取，貌似本地要安装git客户端，如果没有安装，请自行百度怎么安装git。这里要等待3到4分钟，取决于网速！：
git clone --recursive https://github.com/espressif/esp-idf.git

  • 1

这里写图片描述

四、初次编译；

  • 第一步：我们现在尝试下在windows下编译，先把EE:Esp32StudyESP32IDEmsys32homeAdministratoresp-idfexamplesget-started下面的hello_world拷贝到任意一个文件夹，其实此刻的工程已经和SDK包分离开了！

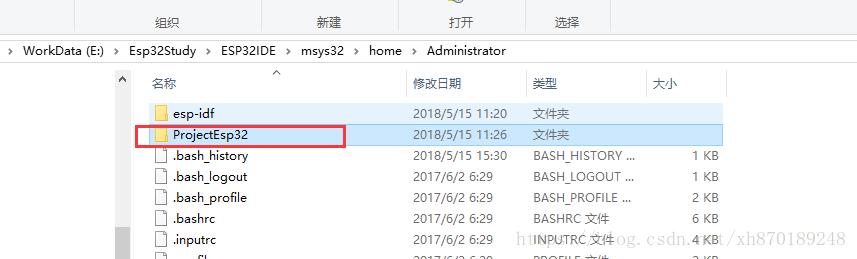

  • 我这里就在esp-idf同目录下面新建子文件夹Project32，同时把hello_world复制到此文件夹下面!

这里写图片描述

  • 第二步：我们shell命令，切换到我们的hello_world文件夹；注意打开时候，已经是在homeAdministrator的目录了，所以我们仅需要cd ProjectEsp32hello_world ;

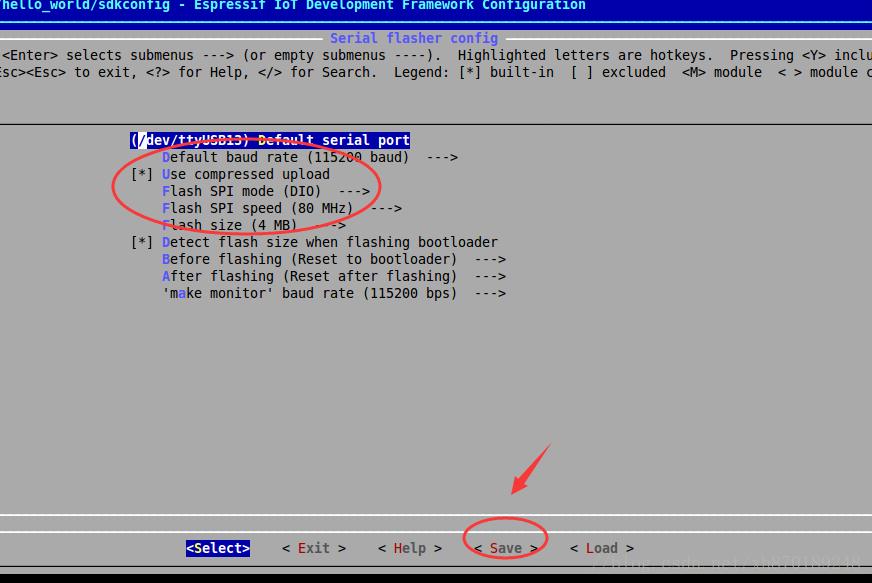

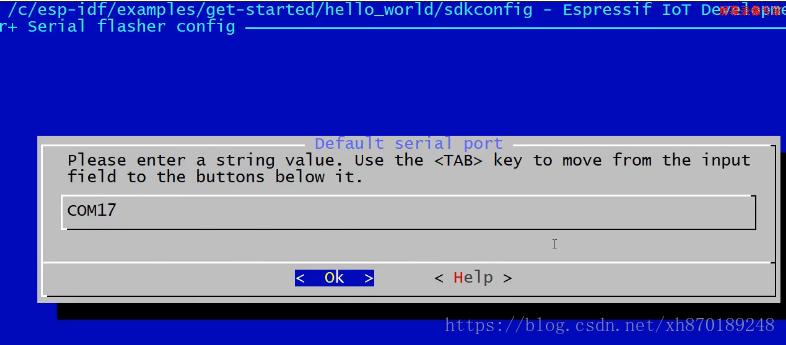

    我们先配置hello_world的下载配置文件，输入make menuconfig:出现一个蓝色小弹窗，这和我们上篇文章说的一样，如下，重要的是Flash size改为 4MB 即可 ，第一个是端口设置，根据你插上来的ESP32的端口决定，注意格式是com+数字,比如我当前的是 17端口：

  • 这里写图片描述

  • 这里写图片描述

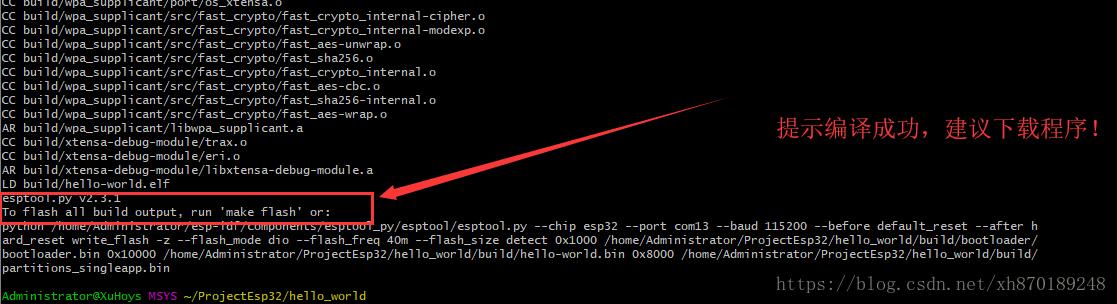

  • 第三步：输入编译指令make all ，编译代码，此处会有5分钟左右时间，请耐心等待！最后为下面输出，即为成功编译！此命令适合配合乐鑫的下载软件进一步到固件烧录到esp32！
CC build/xtensa-debug-module/eri.o
AR build/xtensa-debug-module/libxtensa-debug-module.a
LD build/hello-world.elf
esptool.py v2.3.1
To flash all build output, run 'make flash' or:
python /home/Administrator/esp-idf/components/esptool_py/esptool/esptool.py --chip esp32 --port com13 --baud 115200 --before default_reset --after h                                                    ard_reset write_flash -z --flash_mode dio --flash_freq 40m --flash_size detect 0x1000 /home/Administrator/ProjectEsp32/hello_world/build/bootloader/                                                    bootloader.bin 0x10000 /home/Administrator/ProjectEsp32/hello_world/build/hello-world.bin 0x8000 /home/Administrator/ProjectEsp32/hello_world/build/                                                    partitions_singleapp.bin



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

这里写图片描述

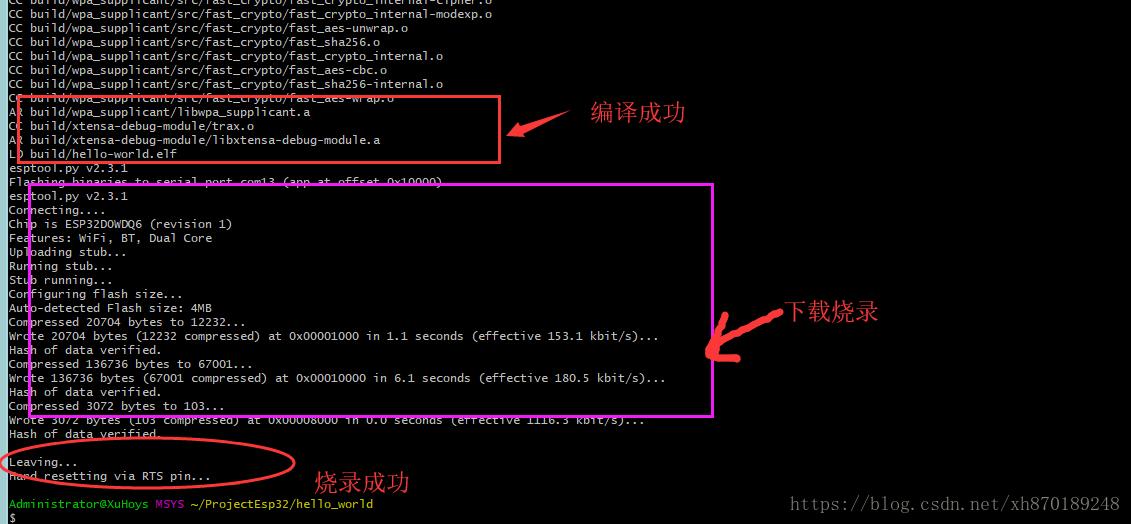

  • 第四步：或者输入编译指令make flash ，编译代码并且烧录，此处会有5分钟左右时间，请耐心等待！最后为下面输出，即为成功编译并且烧录成功，我们打开我们的串口助手查看串口输出信息！

这里写图片描述

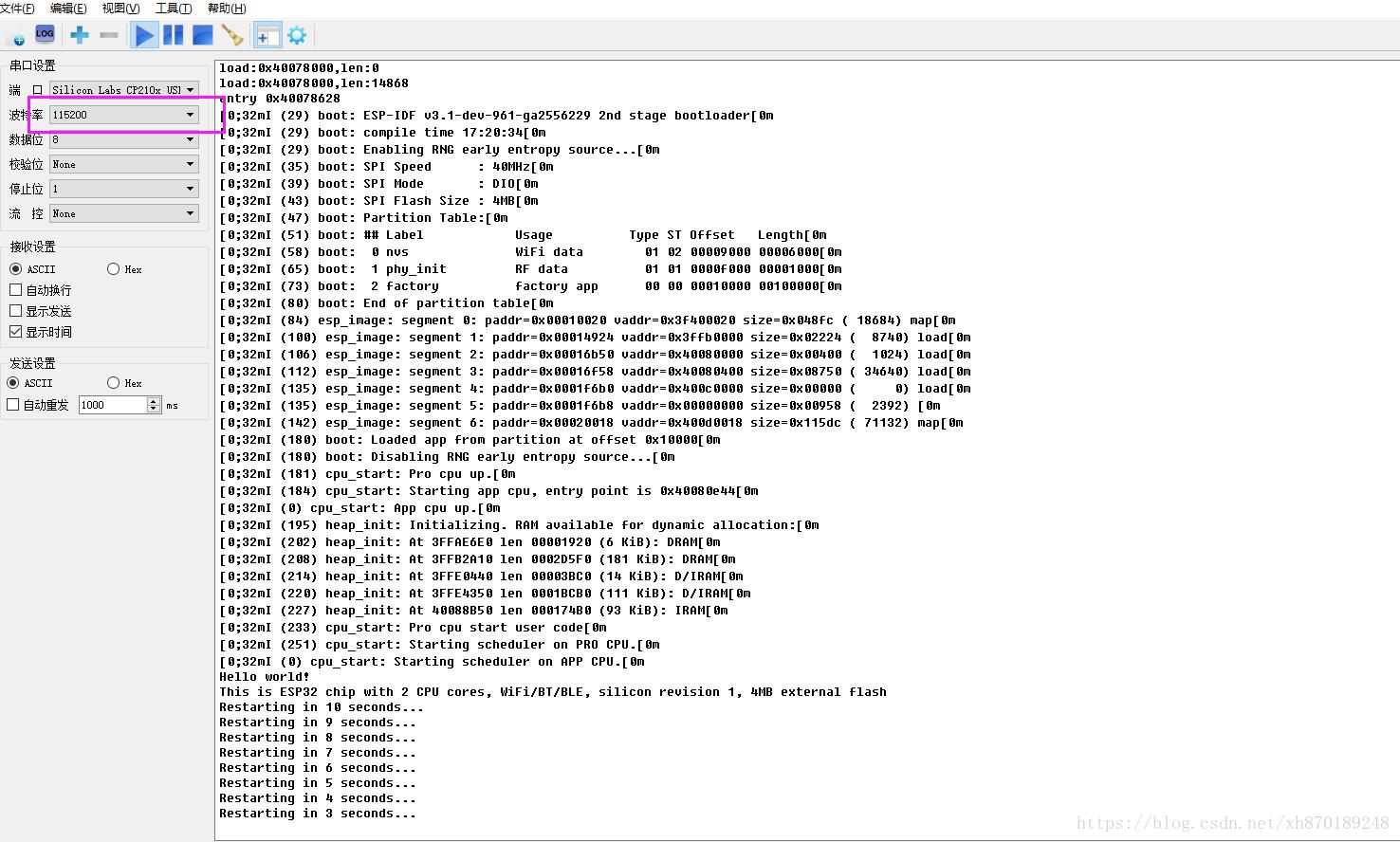

  • 复位硬件！查看我们的串口工具，此hello_world实现的功能是，每10s重启模块！

这里写图片描述

五、开始搭建Eclipes编译器环境；

  • 注意：搭建Eclipes编译器环境前，必须要确保你的电脑有Java开发环境哦，请自行搭建java开发环境！还有对应的是否为64或者32位系统，否则会出现发现缺JRE.！

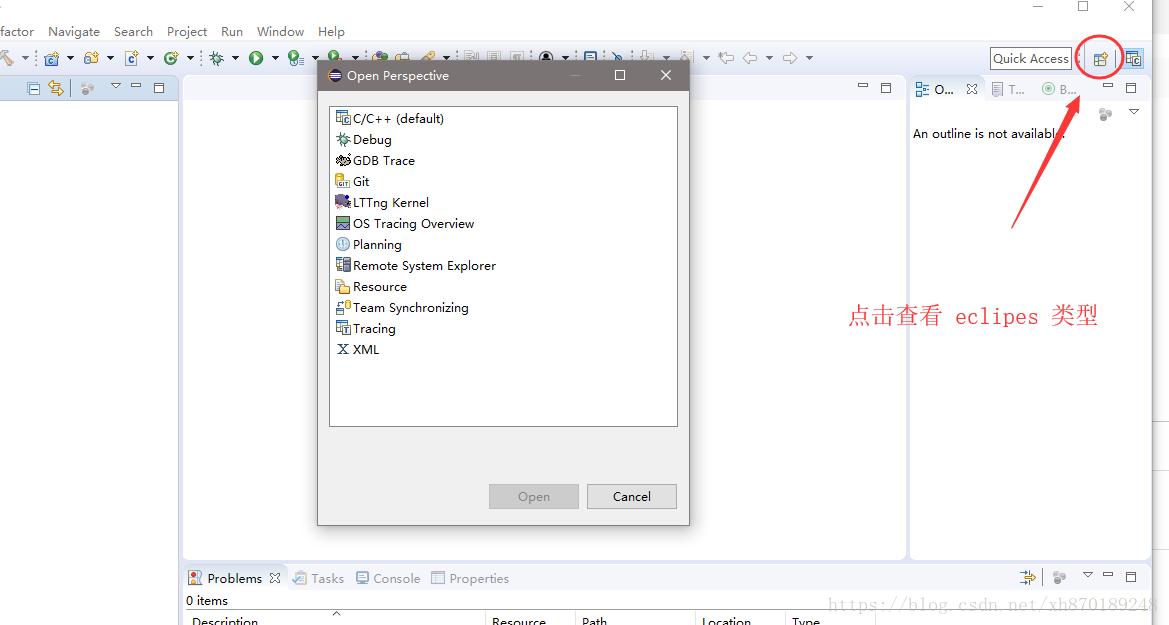

①、确定下载的eclipes是否为c/c++类型，从下图看到的弹窗已经是默认把C/C++为 default；

这里写图片描述

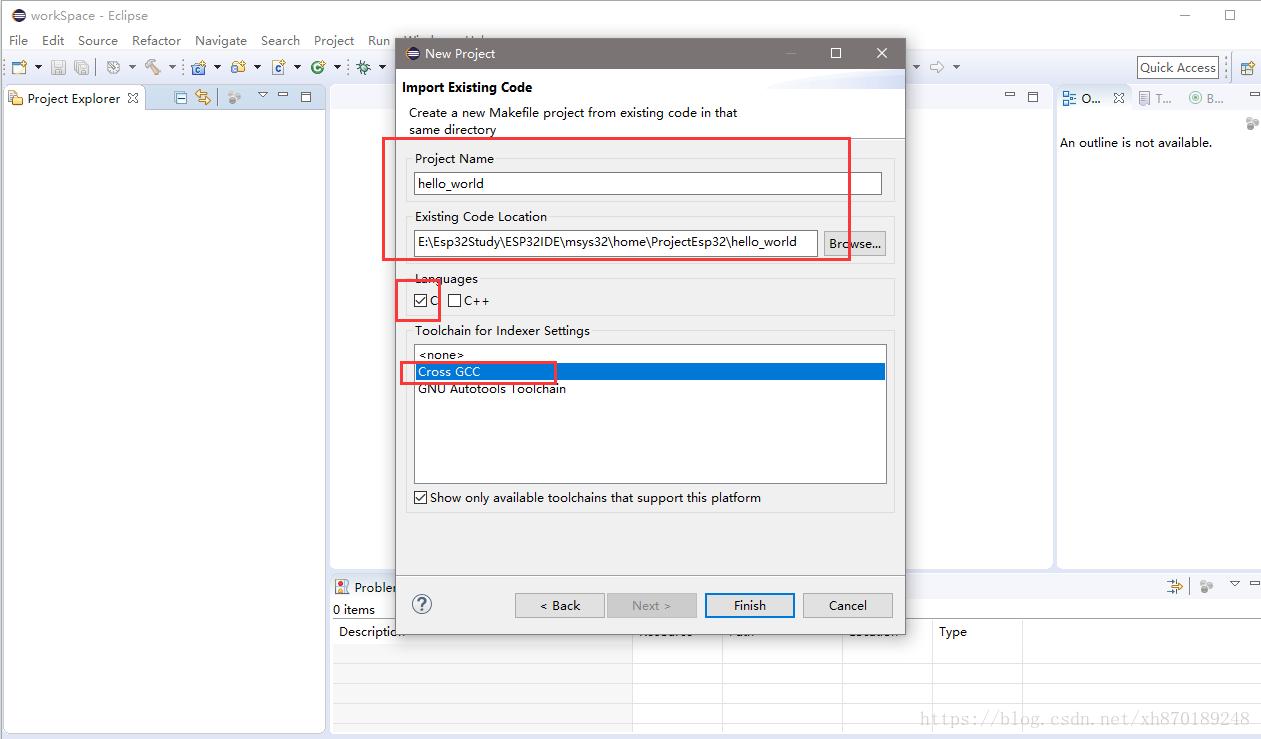

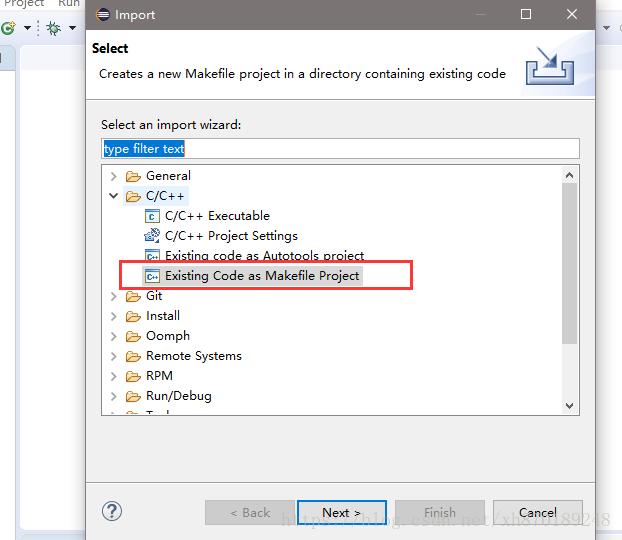

②、导入工程，拷贝我们的刚刚的hello_world目录，这个和esp8266的导入有点相似，但是最后选择是跨平台的Cross Gcc；

这里写图片描述

这里写图片描述

③、导入工程后，需要为编译器配置下编译变量！；

增加一个是IDF_PATH的变量：

E:Esp32StudyESP32IDEmsys32homeAdministratoresp-idf

  • 1

增加三个是PATH的变量，注意在原来的基础上加，分号用英文的！！

E:Esp32StudyESP32IDEmsys32usrin;
E:Esp32StudyESP32IDEmsys32optxtensa-esp32-elfin;
E:Esp32StudyESP32IDEmsys32mingw32in;

  • 1
  • 2
  • 3

④、为编译器配置工程的编译指令！；

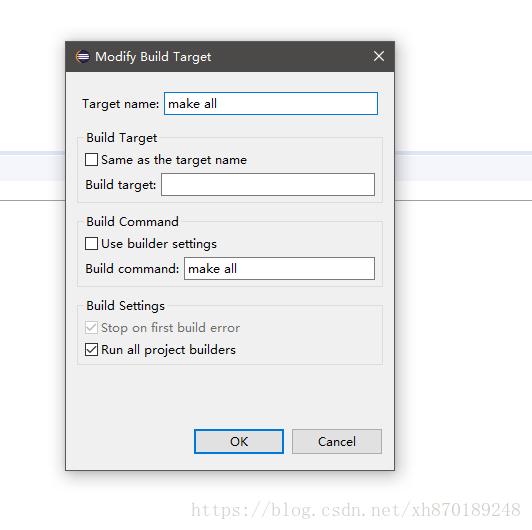

第一个配置鼠标右击工程，找到Make Target的Creat..., 之后我们新建我们的make all命令，如下：
这里写图片描述

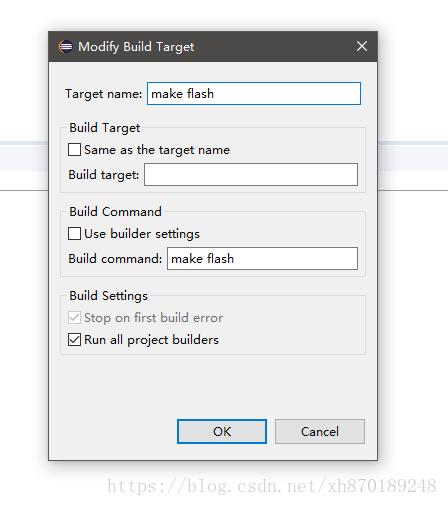

第二个配置鼠标右击工程，找到Make Target的Creat..., 之后我们新建我们的make flash命令，如下：
这里写图片描述

关于为什么不配置make menuconfig命令? 此命令我发现配置了也不成功显示那个蓝色弹窗，可能是需要cywin的配置，也有可能是其他问题？所以，我这还是用shell命令符来配置make menuconfig，比较笨重！ 希望已经解决此问题的人，留言下，万分感激！！

六、编译代码；

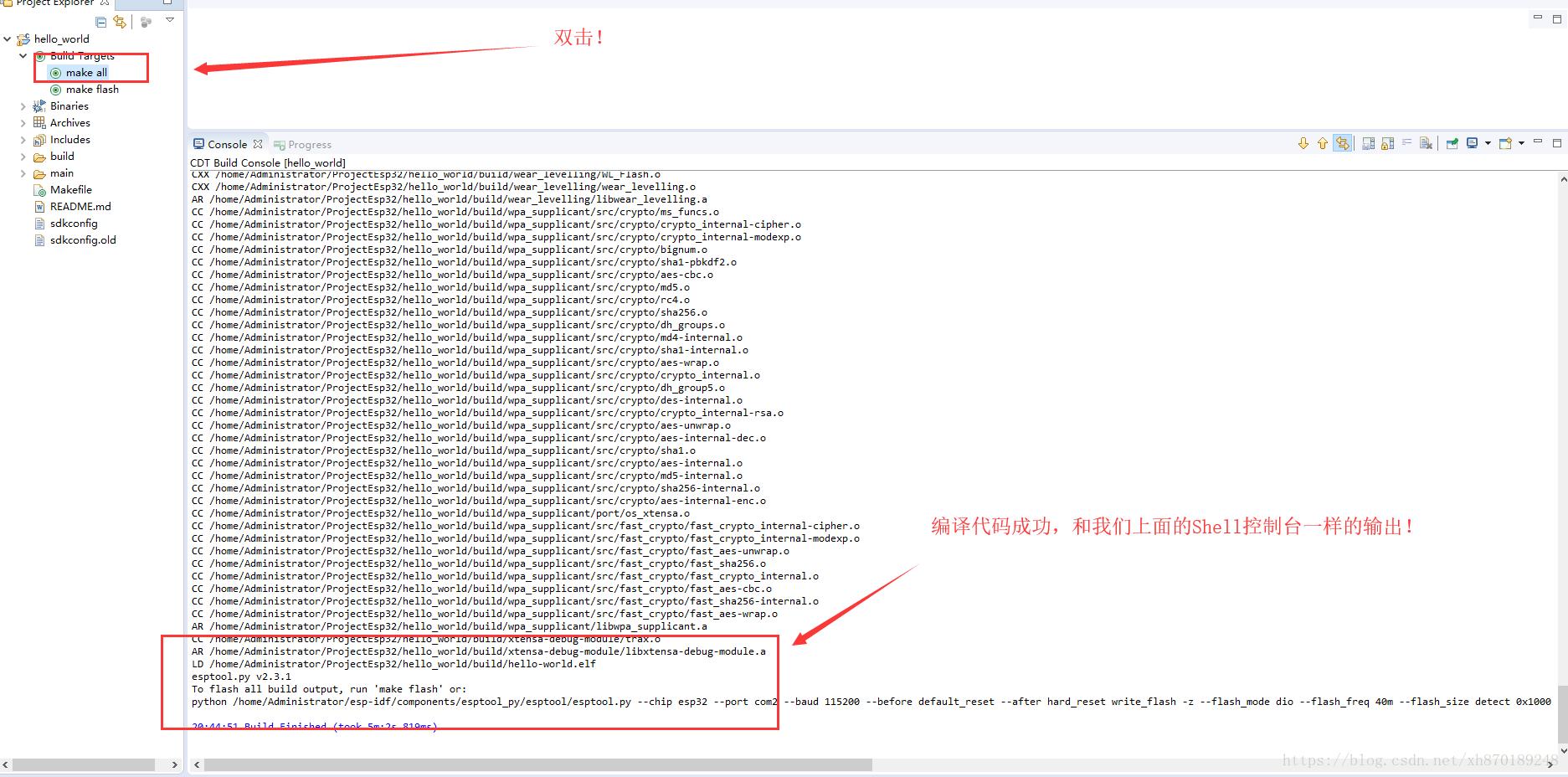

  • 双击make all，仅仅编译工程不烧录,出现以下信息，说明编译成功：

这里写图片描述

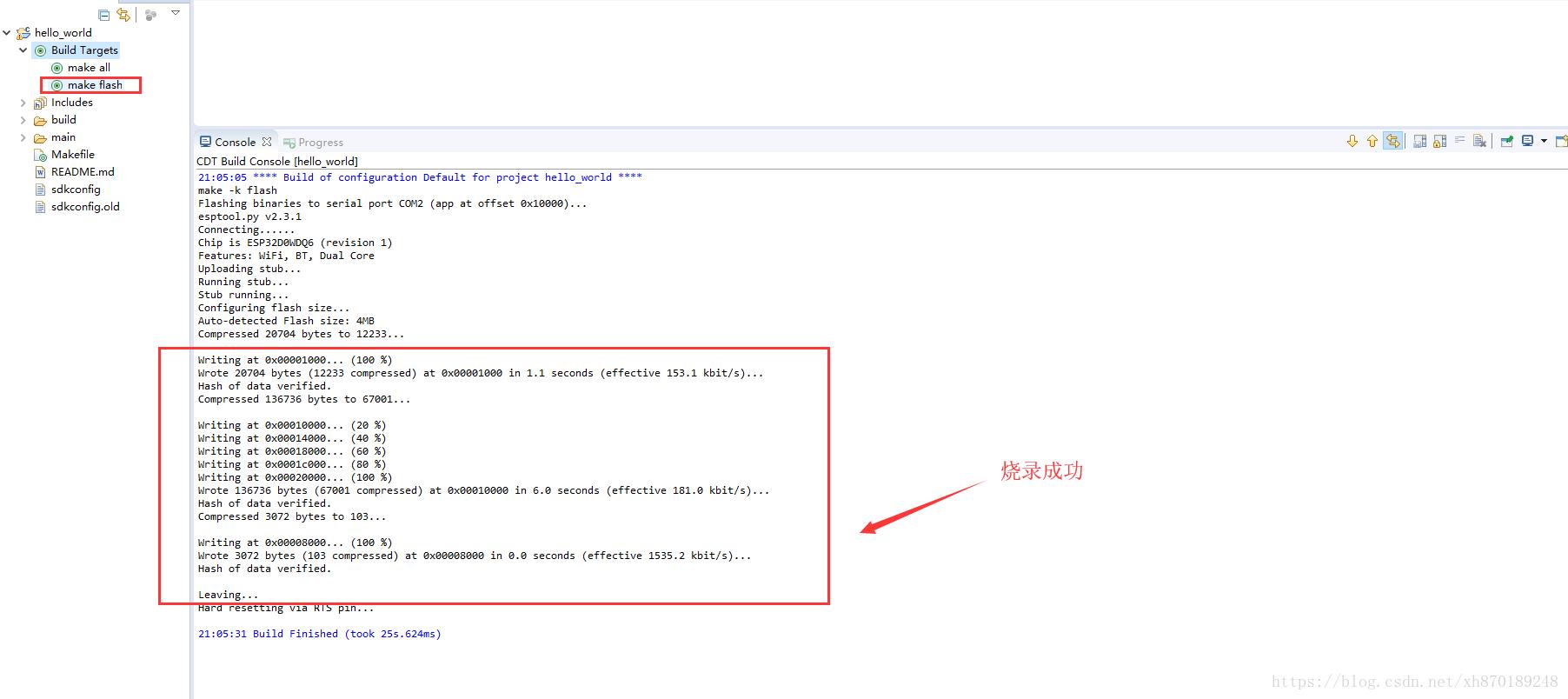

  • 双击make flash，编译工程而且烧录，出现以下信息，说明编译成功！注意配置文件要正确的端口号！

这里写图片描述

七、修改代码，打印hello world；

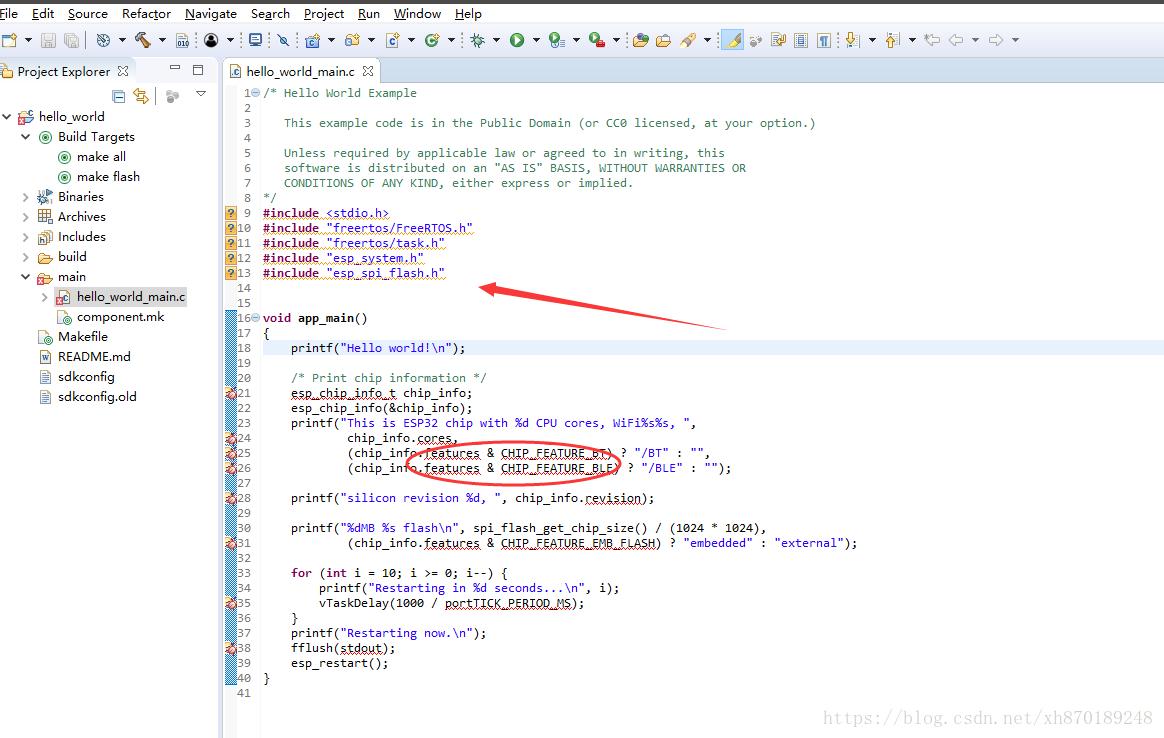

  • 打开工程的文件，发现报错找不到函数，莫急莫急，安装如下操作：

这里写图片描述

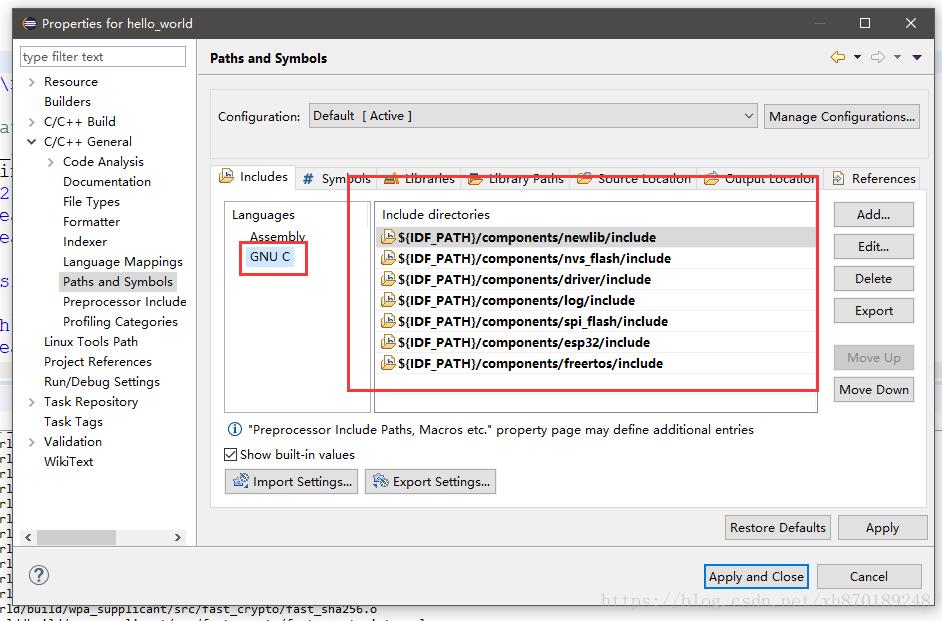

首先我们先配置下整个工程的头文件路径，因为SDK和编译器代码是分开的，所以手动指定路径头文件！

${IDF_PATH}/components/esp32/include
${IDF_PATH}/components/newlib/include
${IDF_PATH}/components/freertos/include
${IDF_PATH}/components/nvs_flash/include
${IDF_PATH}/components/driver/include
${IDF_PATH}/components/log/include
${IDF_PATH}/components/spi_flash/include
${IDF_PATH}/components/soc/esp32/include

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 这里写图片描述

我们把app_main()修改如下，让他不再重启模块！

void app_main() {

	printf("Hello world!
");

	esp_chip_info_t chip_info;
	esp_chip_info(&chip_info);

	printf("--------------------------------------------

 ");
	printf("Hellow World , Esp32 !!

 ");
	printf("This is ESP32 chip with %d CPU cores, WiFi%s%s, ", chip_info.cores,
			(chip_info.features & CHIP_FEATURE_BT) ? "/BT" : "",
			(chip_info.features & CHIP_FEATURE_BLE) ? "/BLE" : "");

	printf("silicon revision %d, ", chip_info.revision);

	printf("%dMB %s flash
", spi_flash_get_chip_size() / (1024 * 1024),
			(chip_info.features & CHIP_FEATURE_EMB_FLASH) ?
					"embedded" : "external");
	printf("--------------------------------------------

 ");
	fflush(stdout);
}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21

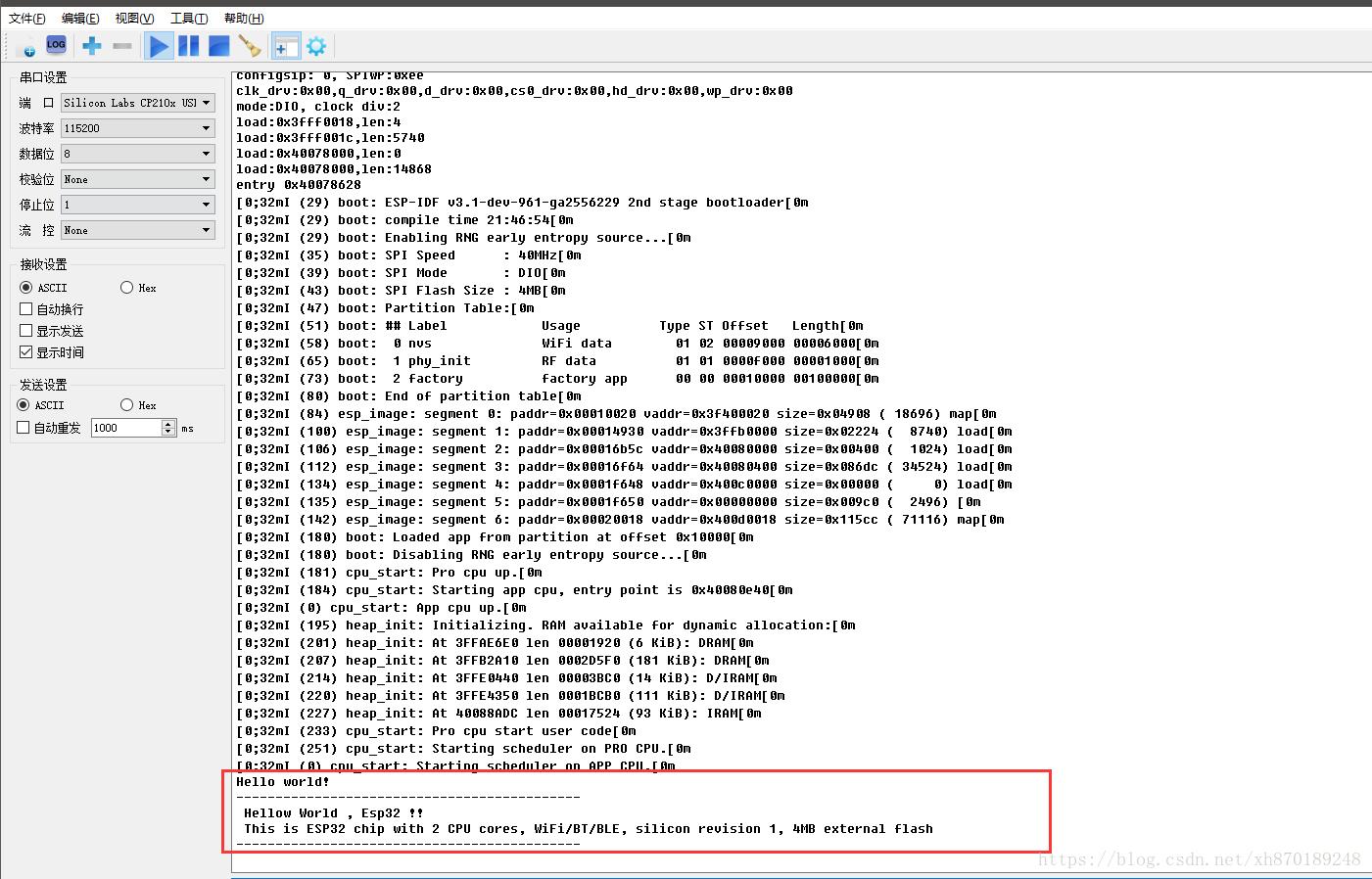

双击make flash编译并且下载到esp32，波特率115200，复位上电看串口打印！

这里写图片描述

本文为博主半颗心脏辛苦敲打了3个小时，未经同意不得转载，多谢合作！
