乐鑫Esp32学习之旅⑧ esp32上实现本地 UDP 客户端和服务端角色，在局域网内实现通讯。（附带Demo）

一. 前言；

  • 关于Esp32的学习，最近又落下了！心里有点不舒服，今天赶紧学习下demo，那么本篇带来的是esp32上实现UDP的客户端和服务器角色，可以在本地局域网和上位机或者其他一样协议的设备通讯！
  • 关于UDP的具体的协议，我就不多具体多说了！ 或许你可以看看我之前在esp8266上提到的UDP内容！点击查看

二. UDP Client客户端；

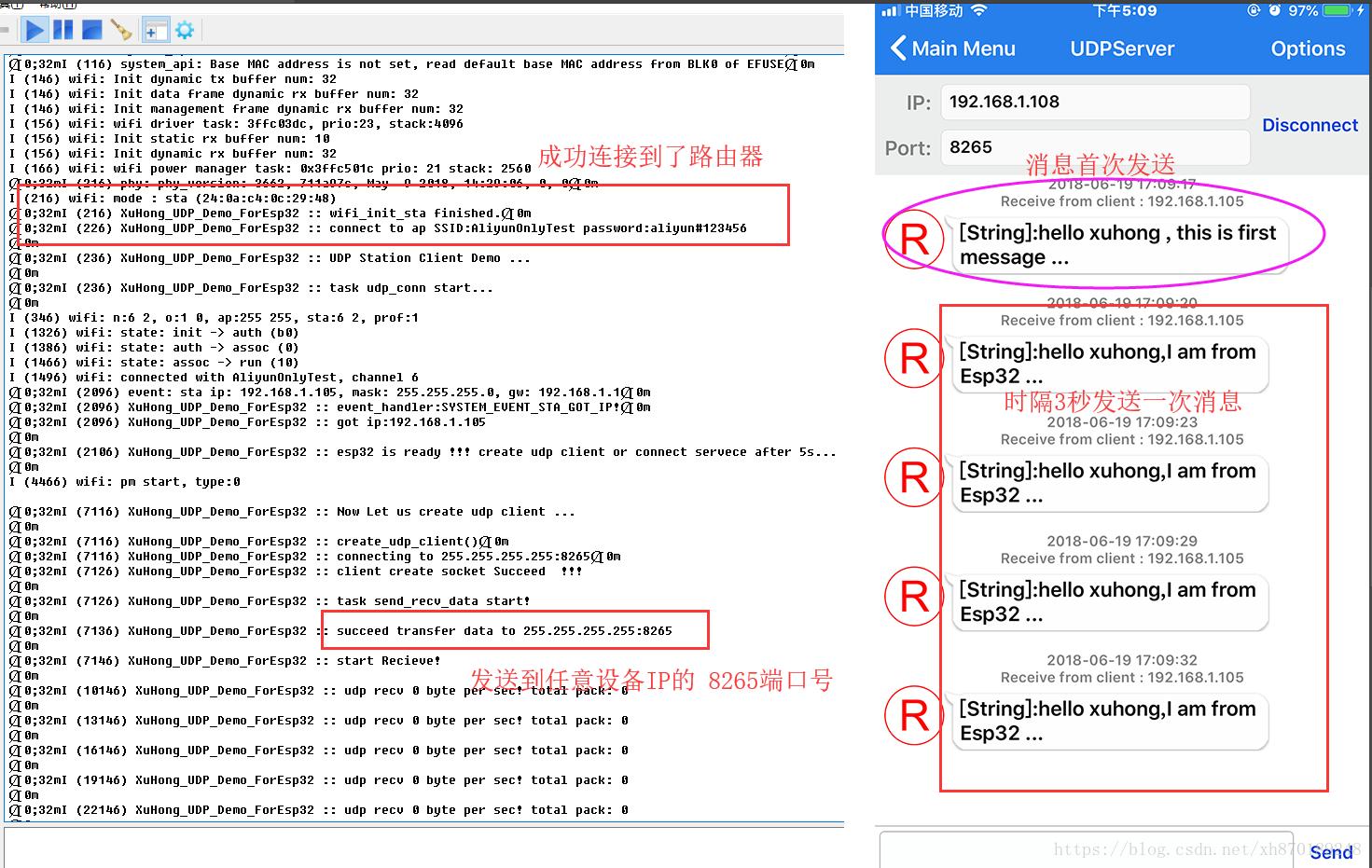

  • 效果截图：

这里写图片描述

2.1 网络通讯常识和逻辑过程！

  • 我们知道，任何一个socket通讯，都是需要IP地址和port端口号的，那么我们的UDP Client的话，本地的IP地址和port端口号是默认为路由器分配的，而远程端口号是8265，服务器的地址我却选择255.255.255.255，意思是不指定局域网内的某一设备，局域网所有的设备如果监听了这个端口号，那么都可以收到esp32发来的消息哦！！

  • 如果你要指定的IP地址的设备，那么就需要指定明确的地址，比如192.168.1.102类似！

下面开始说到代码实现的逻辑过程！

  • 第一步：上电后连接路由器，获取路由器分配的IP地址！

  • 第二步：系统消息监听，如果收到IP地址成功获取的回调，则开始创建socket！

  • 第三步: 涉及到要连接服务器，是否存在？所以先判断下是否存在先，这样就比较全面，虽然说UDP是不可靠的，但是这样做，可以避免许多事情！或者连接成功路由器之后直接发送到指定的地址，不管是否存在！

  • 第四步：一旦服务器有心跳 ，我这里每时隔3s发送一个字符串到服务器！

2.2 代码过程！
  • ①. 连接路由器：
//wifi初始化，连接路由器
void wifi_init_sta() {

    udp_event_group = xEventGroupCreate();
    tcpip_adapter_init();
    ESP_ERROR_CHECK(esp_event_loop_init(event_handler, NULL));
    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    ESP_ERROR_CHECK(esp_wifi_init(&cfg));
    wifi_config_t wifi_config = {
    .sta = { .ssid = GATEWAY_SSID,
     .password = GATEWAY_PASSWORD } };

    ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_STA));
    ESP_ERROR_CHECK(esp_wifi_set_config(ESP_IF_WIFI_STA, &wifi_config));
    ESP_ERROR_CHECK(esp_wifi_start());

    ESP_LOGI(TAG, "wifi_init_sta finished.");
    ESP_LOGI(TAG, "connect to ap SSID:%s password:%s
",
    GATEWAY_SSID, GATEWAY_PASSWORD);
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • ②. 主要代码实现：
void udp_conn(void *pvParameters) {

    ESP_LOGI(TAG, "task udp_conn start...

");

    //等待是否已经成功连接到路由器的标志位
    xEventGroupWaitBits(udp_event_group, WIFI_CONNECTED_BIT, false, true,
            portMAX_DELAY);

    //5秒之后开始创建 socket
    ESP_LOGI(TAG,"esp32 is ready !!! create udp client or connect servece after 5s...

");
    vTaskDelay(5000 / portTICK_RATE_MS);

    //创建客户端并且检查是否创建成功
    ESP_LOGI(TAG, "Now Let us create udp client ...

");
    if (create_udp_client() == ESP_FAIL) {
        ESP_LOGI(TAG, "client create socket error , stop !!!

");
        vTaskDelete(NULL);
    } else {
        ESP_LOGI(TAG, "client create socket Succeed  !!!

");
    }


    //创建一个发送和接收数据的任务
    TaskHandle_t tx_rx_task;
    xTaskCreate(&send_recv_data, "send_recv_data", 4096, NULL, 4, &tx_rx_task);

    //等待 UDP连接成功标志位
    xEventGroupWaitBits(udp_event_group, UDP_CONNCETED_SUCCESS, false, true,
            portMAX_DELAY);

    int bps;
    //下面要发送的消息
    char sendBuff[1024] = "hello xuhong,I am from Esp32 ...";

    while (1) {

        total_data = 0;
        vTaskDelay(3000 / portTICK_RATE_MS);
        //时隔三秒发送一次数据
        send_Buff_with_UDP(sendBuff, 1024);
        bps = total_data / 3;

        if (total_data <= 0) {
            int err_ret = check_connected_socket();
            if (err_ret == -1) {
                //如果发送失败，则关闭 socket
                ESP_LOGW(TAG,"udp send & recv stop !!! will close socket ...

");
                close_socket();
                break;
            }
        }
        //心跳
        ESP_LOGI(TAG, "udp recv %d byte per sec! total pack: %d

", bps,
                success_pack);

    }

    vTaskDelete(tx_rx_task);
    vTaskDelete(NULL);
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • ③. 客户端创建的核心代码：
esp_err_t create_udp_client() {

    ESP_LOGI(TAG, "create_udp_client()");
    //打印下要连接的服务器地址
    ESP_LOGI(TAG, "connecting to %s:%d",SERVER_IP, SERVICE_PORT);

    mysocket = socket(AF_INET, SOCK_DGRAM, 0);

    if (mysocket < 0) {
        show_socket_error_reason(mysocket);
        return ESP_FAIL;
    }

    remote_addr.sin_family = AF_INET;
    remote_addr.sin_port = htons(SERVICE_PORT);
    remote_addr.sin_addr.s_addr = inet_addr(SERVER_IP);

    return ESP_OK;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19

  • ④. 发送和接收的方法函数：

  • 发送方法：sendto(mysocket, sendBuff, 1024, 0, (struct sockaddr *) &remote_addr,
    sizeof(remote_addr));    ，其中sendBuff是发送的数据。

  • 接收方法：recvfrom(mysocket, databuff, sizeof(databuff), 0,
    (struct sockaddr *) &remote_addr, &socklen);    ，其中databuff是接收的数据。

三. UDP Server服务端；

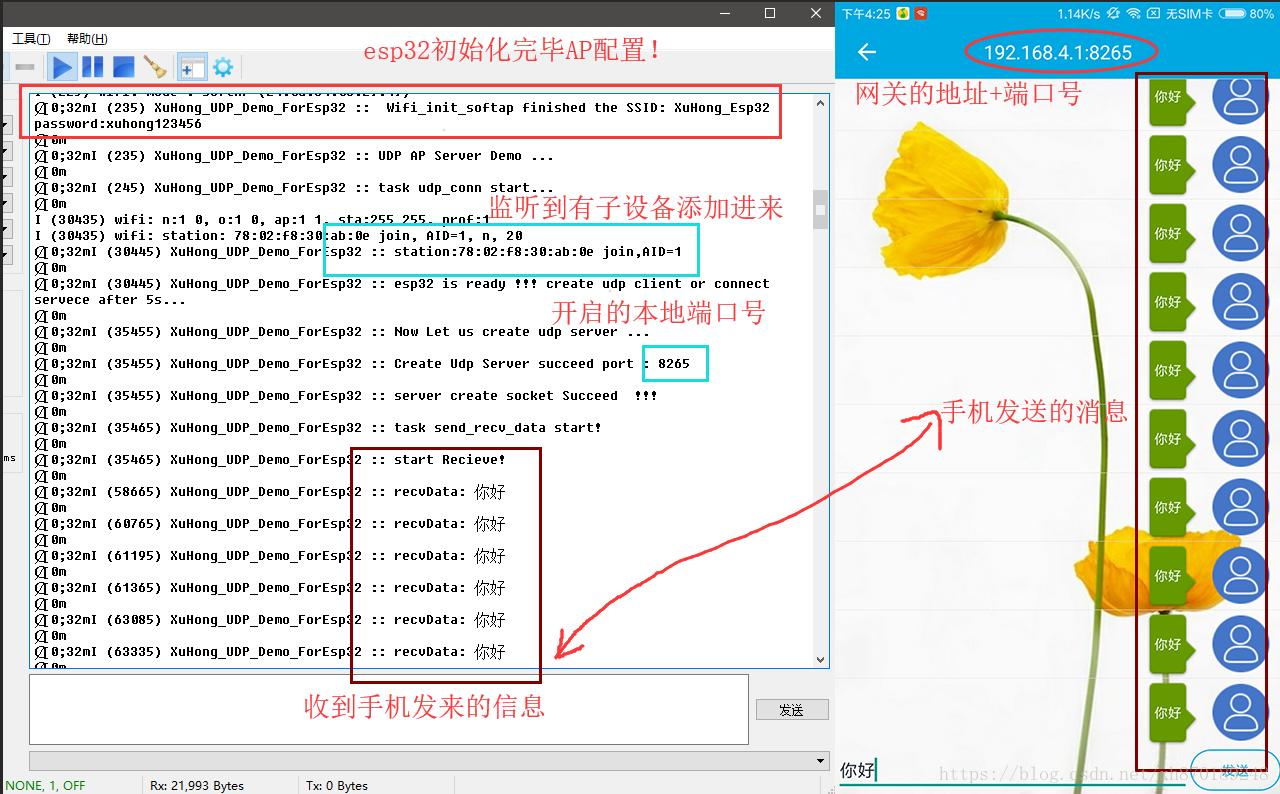

  • 效果截图：

这里写图片描述

3.1 开启服务端的注意点：

  • ①：作为服务器端，无疑是自己作为AP热点模式为好，这样的好处在于客户端连接进来之后，当前网关的IP地址就是服务器地址；虽然说不作为热点模式也可以开启服务器端，但是这样不容易获取esp32的地址呢！

  • ②：服务器端的要点在于监听一个端口，等待客户端的连接，之后彼此通讯。

  • ③：实现过程就是先开启热点模式，成功之后，创建服务器端，监听某个端口号；

3.2 代码实现：
  • 第一步：初始化热点模式并且开启：
//wifi的softap初始化
void wifi_init_softap() {

    udp_event_group = xEventGroupCreate();
    tcpip_adapter_init();
    ESP_ERROR_CHECK(esp_event_loop_init(event_handler, NULL));

    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    ESP_ERROR_CHECK(esp_wifi_init(&cfg));

    //设置wifi的名字和密码，注意这个是开启的wifi热点配置，不是要配置连接的路由器账号密码
    wifi_config_t wifi_config = { .ap = {
            .ssid = AP_SSID,
            .ssid_len = 0,
            .password = AP_PAW,
            .authmode = WIFI_AUTH_WPA_WPA2_PSK }};
    if (strlen(AP_SSID) == 0) {
        wifi_config.ap.authmode = WIFI_AUTH_OPEN;
    }
    //设置当前模式为AP模式
    ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_AP));
    //配置信息
    ESP_ERROR_CHECK(esp_wifi_set_config(ESP_IF_WIFI_AP, &wifi_config));
    //开始执行
    ESP_ERROR_CHECK(esp_wifi_start());
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • ②：创建一个UDP服务器端，剩下的步骤和客户端也就一样了；

esp_err_t create_udp_server() {

    ESP_LOGI(TAG, "Create Udp Server succeed port : %d
", SERVICE_PORT);
    mysocket = socket(AF_INET, SOCK_DGRAM, 0);
    if (mysocket < 0) {
        show_socket_error_reason(mysocket);
        return ESP_FAIL;
    }
    //指定连接的服务器IP地址和端口号
    struct sockaddr_in server_addr;
    server_addr.sin_family = AF_INET;
    server_addr.sin_port = htons(SERVICE_PORT);
    server_addr.sin_addr.s_addr = htonl(INADDR_ANY);

    if (bind(mysocket, (struct sockaddr *) &server_addr, sizeof(server_addr))
            < 0) {
        show_socket_error_reason(mysocket);
        close(mysocket);
        return ESP_FAIL;
    }
    return ESP_OK;
}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24

四. 代码细节；

  • esp32的代码结构还是比较人性化的，在熟悉代码过程中，不断轮询这个系统信息，每个ID对应的信息不一样的，这样很符合面对对象的编程，不断有回调信息，只需要监听这个方法返回的数据即可知道系统在干嘛的了！
static esp_err_t event_handler(void *ctx, system_event_t *event) {
    switch (event->event_id) {
    //station模式开启回调
    case SYSTEM_EVENT_STA_START:
        esp_wifi_connect();
        break;
    //断开与路由器的连接
    case SYSTEM_EVENT_STA_DISCONNECTED:
        esp_wifi_connect();
        xEventGroupClearBits(udp_event_group, WIFI_CONNECTED_BIT);
        break;
    //成功连接到路由器，获取到Ip地址
    case SYSTEM_EVENT_STA_GOT_IP:
        ESP_LOGI(TAG, "event_handler:SYSTEM_EVENT_STA_GOT_IP!");
        ESP_LOGI(TAG, "got ip:%s
",
                ip4addr_ntoa(&event->event_info.got_ip.ip_info.ip));
        xEventGroupSetBits(udp_event_group, WIFI_CONNECTED_BIT);
        break;
    //作为AP热点模式，检测到有子设备接入
    case SYSTEM_EVENT_AP_STACONNECTED:
        ESP_LOGI(TAG, "station:"MACSTR" join,AID=%d
",
                MAC2STR(event->event_info.sta_connected.mac),
                event->event_info.sta_connected.aid);
        xEventGroupSetBits(udp_event_group, WIFI_CONNECTED_BIT);
        break;
    //作为AP热点模式，检测到有子设备断开了连接
    case SYSTEM_EVENT_AP_STADISCONNECTED:
        ESP_LOGI(TAG, "station:"MACSTR"leave,AID=%d
",
                MAC2STR(event->event_info.sta_disconnected.mac),
                event->event_info.sta_disconnected.aid);
        xEventGroupSetBits(udp_event_group, UDP_CONNCETED_SUCCESS);
        xEventGroupClearBits(udp_event_group, WIFI_CONNECTED_BIT);
        break;
    default:
        break;
    }
    return ESP_OK;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • rtos的xEventGroupSetBits()和xEventGroupWaitBits()是一对一的！当调用xEventGroupWaitBits()时候，会处于阻塞等待，直到xEventGroupSetBits()发送标志位才会执行下面的代码！
  • 宏定义的一些参数：注意下面的255.255.255是指局域网不指定设备的地址！
//全局声明：是否server服务器或者station客户端 ------> true为服务器，false为客户端
#define Server_Station_Option false

/*
 * 要连接的路由器名字和密码
 */

//路由器的名字
#define GATEWAY_SSID "AliyunOnlyTest"
//连接的路由器密码
#define GATEWAY_PASSWORD "aliyun#123456"

//数据包大小
#define EXAMPLE_DEFAULT_PKTSIZE 1024

/*
 * 自己作为AP热点时候，配置信息如下
 */
//ssid
#define AP_SSID "XuHong_Esp32"
//密码
#define AP_PAW "xuhong123456"
//最大连接数
#define EXAMPLE_MAX_STA_CONN 1

/*
 * station模式时候，服务器地址配置
 */
//服务器的地址：这里的 255.255.255.255是在局域网发送，不指定某个设备
#define SERVER_IP "255.255.255.255"
//端口号
#define SERVICE_PORT 8265
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32

五. 其他；

  • 当执行make flash发生错误时候LOG如下，说明在windows下找不到这个串口，检查下esp32是否正常连接到电脑！注意在windows下设置的端口号应该是COM+端口号，比如COM2。
raise SerialException("could not open port {!r}: {!r}".format(self.portstr, ctypes.WinError()))
serial.serialutil.SerialException: could not open port 'COM2': WindowsError(2, 'xcfxb5xcdxb3xd5xd2xb2xbbxb5xbdxd6xb8xb6xa8xb5xc4xcexc4xbcxfexa1xa3')
make: *** [/home/Administrator/esp-idf/components/esptool_py/Makefile.projbuild:55：flash] 错误 1

  • 1
  • 2
  • 3
  • 4
