一、前言

       最近在看 esp32-lyart-mini 板子，已在某宝购买了，这是一个乐鑫新的开发板，看到支持语音唤醒对话，于是乎去翻源码，无意中看到 airkiss 配网的源码和近场发现的示范，对于我来说，无疑是最大金库。

       乐鑫的这个 esp32 是一个双模的芯片，Wifi + ble 支持。上个博文我已经做了一个如何在微信小程序实现七彩蓝牙控制esp32，无疑是自己学过的东西最大总结的一个作品；今天我再来分享一波如何在微信公众号实现 airkiss2.0 配网和近场发现功能；

二、微信公众号的“物联网生态”

       我做了很多的微信项目，我敢断言：微信公众号目前是最好的结合物联网做项目的实践，他支持 airkiss 配网、近场发现以及蓝牙 airSync 蓝牙设备间的通讯，而微信小程序是2016年出来的，目前没有把 airkiss 配网api提供出来，仅有一个不错的蓝牙接口可以通讯蓝牙设备；

       说了这么多，我这里先介绍微信公众号上做wifi类别硬件设备交互必备技能和深入分析：airkiss ;

微信airkiss配网技术

       AirKiss是微信硬件平台为Wi-Fi设备提供的微信配网、局域网发现和局域网通讯的技术。开发者若要实现通过微信客户端对Wi-Fi设备配网、通过微信客户端在局域网发现Wi-Fi设备，或者把微信客户端内的音乐、图片、文件等消息通过局域网发送至Wi-Fi设备，需要在硬件设备中集成相应的AirKiss静态库。

       AirKiss目前有2个版本，分别是 airkiss2.0 和 airkiss3.0，区别如下：

  • Airkiss2.0：支持微信配网和局域网发现；
  • AirKiss3.0：支持局域网发现和局域网通讯；

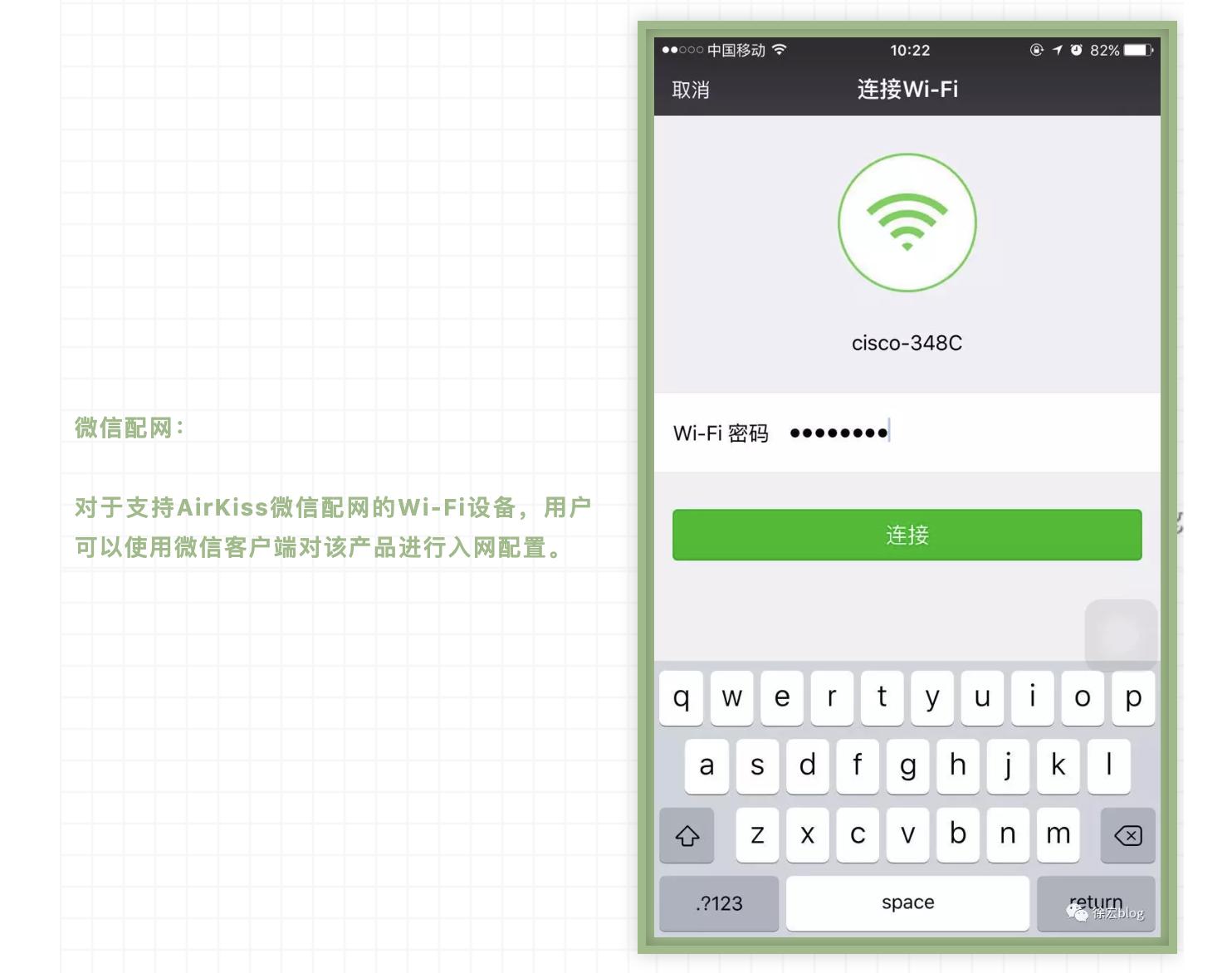

1.微信配网

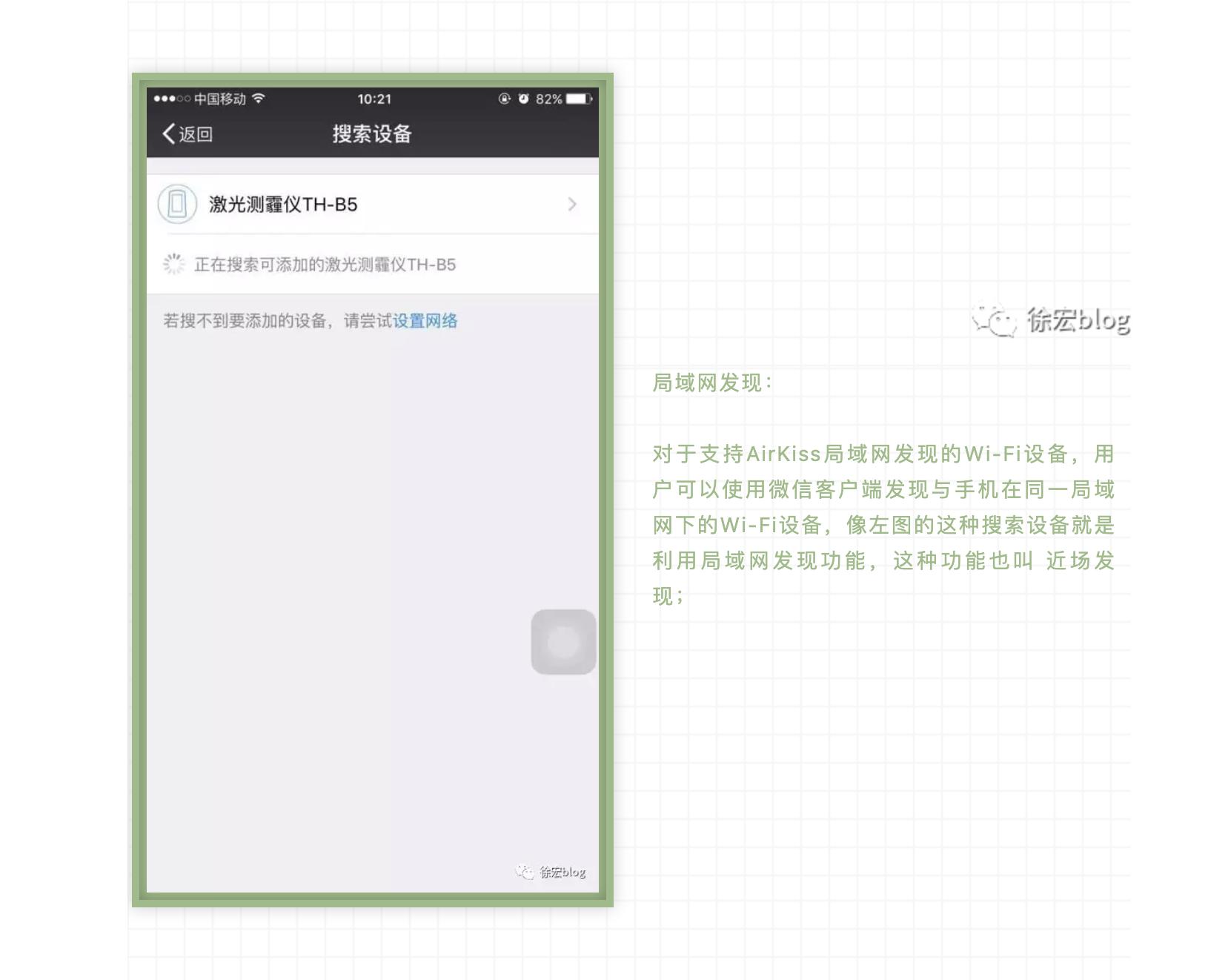

2.局域网发现
3. 局域网通讯：

       对于支持AirKiss局域网通讯的Wi-Fi设备，用户可以使用微信客户端发现与手机在同一局域网下的Wi-Fi设备，比如下面的微信公众号打印相片；

二、esp32支持 airkiss2.0

       看见标题，大家都很清晰了，作为一个wifi芯片，支持 airkiss2.0 已经逐渐成为标准，但是 esp32 没支持 airkiss3.0 对于我来说确实是个遗憾！我也不知道哪个芯片支持 airkiss3.0 ，估计价格也不菲吧！

       airkiss2.0支持微信配网以及局域网发现，下面我统称把 局域网发现 统一为 近场发现；

下面是微信配网流程：
下面是微信近场发现流程：

三、esp32 使用代码详解

       为了更好屏蔽细节，实现解耦、高度封装微信配网以及近场发现的逻辑业务，我把实现在 eps32 的代码封装成了组件，并且编译成静态库！

       下面仅仅教大家如何使用，非常简单，会简单C语言即可使用；

1 初始化微信公众号等参数；
//微信公众号的原始ID
#define CONFIG_AIRKISS_APPID "gh_ee12f1dffa4e"
//设备id 也就是自定义消息, 近场发现用到
#define CONFIG_AIRKISS_DEVICEID "https://github.com/xuhongv"
//加密密钥，为null即可
#define CONFIG_DUER_AIRKISS_KEY ""

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
2 微信配网开始
//开始配网，传入微信公众号的原始ID等参数
airkiss_config_info_t air_info = AIRKISS_CONFIG_INFO_DEFAULT();
air_info.lan_pack.appid = CONFIG_AIRKISS_APPID;
air_info.lan_pack.deviceid = CONFIG_AIRKISS_DEVICEID;
air_info.aes_key = CONFIG_DUER_AIRKISS_KEY;
airkiss_start(&air_info);

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
3 创建任务接收微信配网和近场发现的全部事件
xTaskCreate(TaskAirKissListener, "TaskAirKissListener", 1024 * 2, NULL,  8, NULL);

  • 1
4 事件回调处理
/**
 * @description:  微信配网已经近场发现的事件监听
 * @param {type}
 * @return:
 */
void TaskAirKissListener(void *p)
{
    xAirKissMsg sMsg;
    while (1)
    {
        if (xAirKissReceiveMsg(&sMsg))
        {
            ESP_LOGI(TAG, "xAirKissReceiveMsg %d", sMsg.type);
            switch (sMsg.type)
            {
            case xAirKiss_MSG_TYPE_SATRT: // 开始配网 嗅探
                ESP_LOGI(TAG, "xAirKissReceiveMsg xAirKiss_MSG_TYPE_SATRT");
                break;
            case xAirKiss_MSG_TYPE_CHANNLE_LOCKED: // 已经监听到了airkiss的数据，锁定了信道
                break;
            case xAirKiss_MSG_TYPE_GET_SSID_PASSWORD: // 成功获取路由器名字和密码
                ESP_LOGI(TAG, " get ssid[len:%d]: %s", sMsg.ssidLen, (char *)sMsg.ssid);
                ESP_LOGI(TAG, " get password[len:%d]: %s", sMsg.passwordLen, (char *)sMsg.password);
                //连接路由器
                wifi_config_t wifi_config;
                bzero(&wifi_config, sizeof(wifi_config_t));
                memcpy(wifi_config.sta.ssid, sMsg.ssid, sMsg.ssidLen);
                memcpy(wifi_config.sta.password, sMsg.password, sMsg.passwordLen);
                ESP_ERROR_CHECK(esp_wifi_disconnect());
                ESP_ERROR_CHECK(esp_wifi_set_config(ESP_IF_WIFI_STA, &wifi_config));
                ESP_ERROR_CHECK(esp_wifi_connect());
                break;
            case xAirKiss_MSG_TYPE_TIMEOUT: // 失败获取路由器名字和密码，超时
                break;
            case xAirKiss_MSG_TYPE_SEND_ACK_TO_WEICHAT_OVER: // 配网成功后，设备端发送配网成功的ack到微信端
            {
                //这里开始近场发现，注意的 CONFIG_AIRKISS_DEVICEID 务必是非json格式，个人建议是 base64 加密之后字符串
                airkiss_lan_pack_param_t *air_info = calloc(1, sizeof(airkiss_lan_pack_param_t));
                air_info->appid = CONFIG_AIRKISS_APPID;
                air_info->deviceid = CONFIG_AIRKISS_DEVICEID;
                airkiss_start_local_find(air_info);
            }
            break;
            case xAirKiss_MSG_TYPE_LOCAL_FIND_START: //开始近场发现
                ESP_LOGI(TAG, "xAirKissReceiveMsg xAirKiss_MSG_TYPE_LOCAL_FIND_START");
                break;
            case xAirKiss_MSG_TYPE_LOCAL_FIND_SENDING: //开始近场发现 发送消息中
                ESP_LOGI(TAG, "xAirKissReceiveMsg xAirKiss_MSG_TYPE_LOCAL_FIND_SENDING");
                break;
            case xAirKiss_MSG_TYPE_LOCAL_FIND_STOP: //结束近场发现
                ESP_LOGI(TAG, "xAirKissReceiveMsg xAirKiss_MSG_TYPE_LOCAL_FIND_STOP");
                xEventGroupSetBits(s_wifi_event_group, AIRKISS_DONE_BIT);
                //结束所有配网队列
                airkiss_stop_all();
                //删除本任务
                vTaskDelete(NULL);
                break;
            default:
                break;
            }
        }
    }
}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
5 其他注意事项；
  • 请务必在系统的 station 模式之后调用 airkiss_start() 接口！
  • 请务必在连接成功路由器之后，调用 airkiss_nofity_connect_ok() 通知SDK发送ack给微信客户端，以表明配网成功！

四、其他

       公众号配网是我的微信测试号，关注二维码如下，或者搜索公众号 gh_6b7ce0fcdb0f 关注即可，因为自己diy，只能用这个微信公众测试号来做，非公司性质公众号，最大只能是 100 个粉丝，如果关注失败了，请联系我！

  • 微信公众号效果图：

  • 【踩坑点①】微信公众号配网airkiss开发流程，设备端的deviceID传过来格式不能是 json 格式，个人建议把此字符串base64加密后传给微信。否则在苹果直接没有回调也没有错误信息！！！

  • 【踩坑点②】设备端的传进去的微信公众号必须是为当前配网微信公众号的原始ID，格式：gh_xxxx！否则苹果手机没有回调信息！但安卓手机与此无关！就是下面这个函数的调用传参数特别注意！

  • 本博文涉及到的代码获取途径：请关注下方微信公众号，发送 191006 获取；

另外，不要把我的博客作为学习标准，我的只是笔记，难有疏忽之处，如果有，请指出来，也欢迎留言哈！
