一. 前言；

  • 每一款嵌入式的WI-Fi芯片，配网功能都是必不可少的。乐鑫有smartConfig，在esp32上也不例外，但是官方已经提到支持了airKiss，但是例程中是没有提供的，信中回到并不是很详细。既然乐鑫主打esp32那么肯定是支持airKiss的，这篇带大家进坑到出坑走走官方的smartConfig和airkiss在esp32的实现！

二. 编译官方Demo；

  • 下图的smart_config就是我们今天的主角！

这里写图片描述

  • 一般我都是把这个工程文件隔离开我们的IDF仓库的，因为拉取最新代码时候，有可能会合并代码，导致自己写好的代码不见了！
  • 命令符make menuconfig配置好SDK文件，修改下我们要下载的端口号；
  • 导进我们的eclipse编译器，配置好编译环境，此步骤见我的前面的博文！

三. smartConfig代码分析以及实现；

  • 对比esp8266的代码，如果没有freeRtos的基础，这个看不懂的！

以个人水平理解如下：

①：smartConfig的模式开启和是否连接AP成功的判断，完全是异步进行的！
②：代码运行线是创建一个事件组，管理我们的smartConfig和获取系统的IP回调进行关联，等待系统初始化完毕后，开始进行smartConfig模式！
③：之后在smartConfig的回调事件中发信息给另外一个任务，告诉它已经连接成功！

注意①：在SC_STATUS_LINK_OVER的回调下面，对比esp8266,我们发现多了下行代码，看见方法名字，字面理解就是向wifi_event_group这个事件组，发送了ESPTOUCH_DONE_BIT的消息，以表示通过smartConfig连接成功了路由器！

xEventGroupSetBits(wifi_event_group, ESPTOUCH_DONE_BIT);

  • 1

注意点②：在esp_event_loop_init()设置的回调事件，是一个设置轮询在回调的方法，在其的方法回调中，拦截了三个状态：SYSTEM_EVENT_STA_START、SYSTEM_EVENT_STA_GOT_IP和SYSTEM_EVENT_STA_DISCONNECTED，后面的系统断开连接回调，估计只是为了适配这个demo！实际开发中，不需要拦截这个！

switch (event->event_id) {
    //系统初始化完成的回调
	case SYSTEM_EVENT_STA_START:
		xTaskCreate(smartconfig_example_task, "smartconfig_example_task", 4096,
				NULL, 3, NULL);
		break;
    //系统获取到AP分配的IP的回调
	case SYSTEM_EVENT_STA_GOT_IP:
		xEventGroupSetBits(wifi_event_group, CONNECTED_BIT);
		break;
	//系统断开连接回调
	case SYSTEM_EVENT_STA_DISCONNECTED:
		esp_wifi_connect();
		xEventGroupClearBits(wifi_event_group, CONNECTED_BIT);
		break;
	default:
		break;
	}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18

注意③：配网回调的函数，是乐鑫专门封装的，和esp8266的一样的，只是在连接成功后，并没有立刻停止配置，而是通过异步方式通知任务去停止配置！

static void sc_callback(smartconfig_status_t status, void *pdata) {
	switch (status) {
	//连接未开始，请勿在此阶段开始连接。
	case SC_STATUS_WAIT:
		ESP_LOGI(TAG, "SC_STATUS_WAIT");
		break;
	//发现WIfi信道
	case SC_STATUS_FIND_CHANNEL:
		ESP_LOGI(TAG, "SC_STATUS_FINDING_CHANNEL");
		break;
	//得到wifi名字和密码
	case SC_STATUS_GETTING_SSID_PSWD:
		ESP_LOGI(TAG, "SC_STATUS_GETTING_SSID_PSWD");
		break;
   //已经获取wifi名字与密码在连接路由器
	case SC_STATUS_LINK:
		ESP_LOGI(TAG, "SC_STATUS_LINK");
		wifi_config_t *wifi_config = pdata;
		ESP_LOGI(TAG, "SSID:%s", wifi_config->sta.ssid);
		ESP_LOGI(TAG, "PASSWORD:%s", wifi_config->sta.password);
		ESP_ERROR_CHECK(esp_wifi_disconnect());
		ESP_ERROR_CHECK(esp_wifi_set_config(ESP_IF_WIFI_STA, wifi_config));
		ESP_ERROR_CHECK(esp_wifi_connect());
		break;
    //成功获取到IP，连接路由完成。
	case SC_STATUS_LINK_OVER:
		ESP_LOGI(TAG, "SC_STATUS_LINK_OVER");
		if (pdata != NULL) {
			uint8_t phone_ip[4] = { 0 };
			memcpy(phone_ip, (uint8_t*) pdata, 4);
			ESP_LOGI(TAG, "Phone ip: %d.%d.%d.%d
", phone_ip[0], phone_ip[1],
					phone_ip[2], phone_ip[3]);
		}
		//发送消息到另外一个任务，告诉它已经连接成功
		xEventGroupSetBits(wifi_event_group, ESPTOUCH_DONE_BIT);
		break;
	default:
		break;
	}
}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40

注意点⑤：在外面的主任务里面有个死循环，不断等待轮询标志位：

	while (1) {
		uxBits = xEventGroupWaitBits(wifi_event_group,
				CONNECTED_BIT | ESPTOUCH_DONE_BIT, true, false, portMAX_DELAY);
		//如果获取的标志位是成功获取IP，则表示成功连接到了Wi-Fi
		if (uxBits & CONNECTED_BIT) {
			ESP_LOGI(TAG, "WiFi Connected to ap");
		}

       //如果获取的标志位是一键配置的回调表示成功连接到了Wi-Fi，则停止配置
		if (uxBits & ESPTOUCH_DONE_BIT) {
			ESP_LOGI(TAG, "smartconfig over");
			esp_smartconfig_stop();
			vTaskDelete(NULL);
		}
	}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 注意我们在设置配网方式触发为：esp_smartconfig_set_type(SC_TYPE_ESPTOUCH_AIRKISS)，支持smartConfig和airKiss就可以了，下图是smartConfig的手机APP和串口打印数据！

这里写图片描述

四. airKiss代码分析以及实现；

  • 说到airKiss，我不得不说下我们需要的工具，大家必须要有一个可以支持airKiss的微信公众号，乐鑫官方的或者是安信可也可以，这个接口是微信提供的，界面不得让你修改！或者你使用我在微信下载用的安卓APK来实验配网也行的！
  • 这里贴下微信定义airKiss的说明链接：http://iot.weixin.qq.com/wiki/new/index.html?page=4-1-2

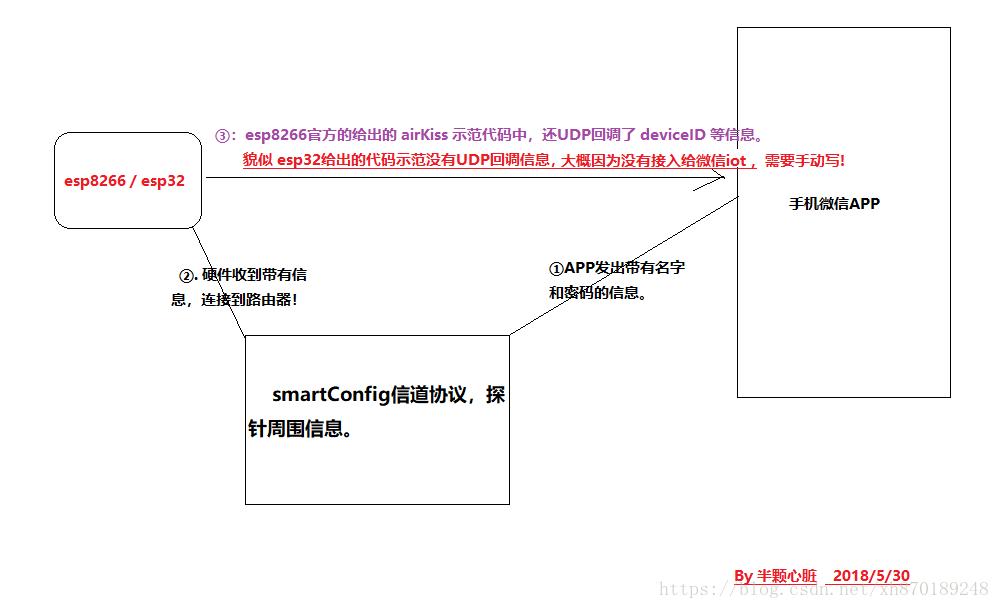

下图是我总结的配网图，大家也没必要把airKiss当作那么神秘！

这里写图片描述

切记，使用官方的代码是没有指定配网类型为airKiss的，需要我们手动改如下：

esp_smartconfig_set_type(SC_TYPE_ESPTOUCH_AIRKISS);

  • 1
  • 最后截图如下：

这里写图片描述

五. airKiss的爬坑记录，特记在此；

  • 在今天2018/5/30为止，最新的代码并没有兼容到airKiss，可能是由于官方人员疏忽，在代码合并时候，少合并了代码，导致airKiss配网不成功！所以，我这切换到分支release/v3.0，再进行一次编译即可！希望乐鑫可以修补下这个bug！！

这里写图片描述

六. 下载；

本硬件的代码下载：https://download.csdn.net/download/xh870189248/10447731

esp32汇总工程，欢迎star,收到第一更新信息：https://github.com/xuhongv/StudyInEsp32

  • 如果您没有关注带airKiss的公众号，可以扫描下面二维码下载安卓版的APK，仅作调试用！注意这个是airKiss协议！

这里写图片描述

  • 这个是我自己制作的smartConfig的安卓APK！注意这个是smartConfig协议！

这里写图片描述
