一、前言
二、京东IoT 开放平台
三、esp32 设备端开发
四、常见问题FAE
- 另外，不要把我的博客作为学习标准，我的只是笔记，难有疏忽之处，如果有，请指出来，也欢迎留言哈！

在这里插入图片描述

一、前言

能写博客开源一篇文章，我觉得是一件有趣的事情，不仅仅可以对自己的职业生涯有帮助，更可以相识到很多志同道合的朋友；我也交流过很多大佬有乐鑫、安信可在职人员，但并不喜欢写文章或开源，也只是喜欢默默无闻敲代码，说到底，一个喜欢写文章、开源、分享的技术人员，真的不多！物联网嵌入式圈子也就这么小！

上半年已做过了esp8266接入京东微联上架了好几个产品，近几个星期，要把 esp32接入京东微联作为技术储备，说到底，这个接入还是比较简单的。毕竟有对应开源的框架，我们应用层开发者，只需要在业务逻辑上做修改就可以了；

接入过程中，我的接触还是比较多的，京东微联平台一直在更新，从之前没授权激活认证机制到现在的一机一密的形式，说明安全性越来越来，但是比较频繁的更新，对我们开发者也是不友好的，毕竟过程有许多坑，据我所知，接入商家比阿里天猫精灵接入还是较少的；但是，老板叫我们怎么做，我们只能怎么做呗！

二、京东IoT 开放平台

2.1 简介

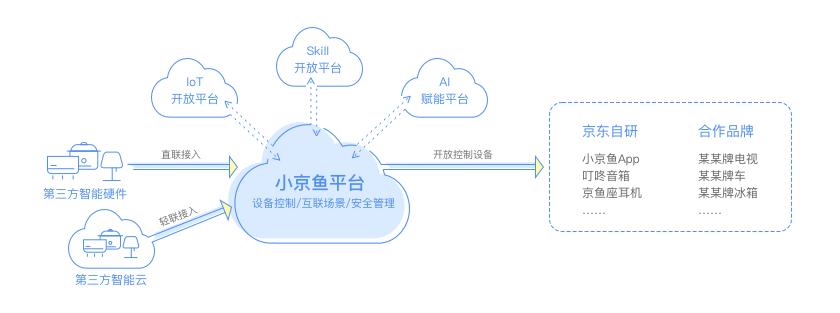

京东小京鱼IoT 开放平台（以下简称IoT平台）是京东在IoT时代全力打造的一个综合性开放平台，旨在为广大合伙伙伴提供一体化的智能解决方案，同时利用京东的流量优势，将产品快速推广给C端用户。IoT平台主要服务于生活场景中的智能设备，如智能家居设备，智能家电设备，智能车载，可穿戴设备等。截至目前，IoT平台已接入上百家品牌厂家的上千款产品，已经销售的产品数量达到了上千万数量级。

平台向以下类型的开发者提供合作方案——

1.希望自己的智能设备接入京东IoT平台，以获得小京鱼App控制、叮咚音箱控制、与IoT平台上其他品牌的智能设备互联互通的能力。
2.希望自己的芯片/模组可应用在IoT平台的各款产品中。
3.希望自己的终端获得控制京东IoT平台上智能设备的能力。
4.希望其智能项目（智能酒店、智能地产、智能办公等）引入京东IoT平台智能设备。

2.2 接入方式

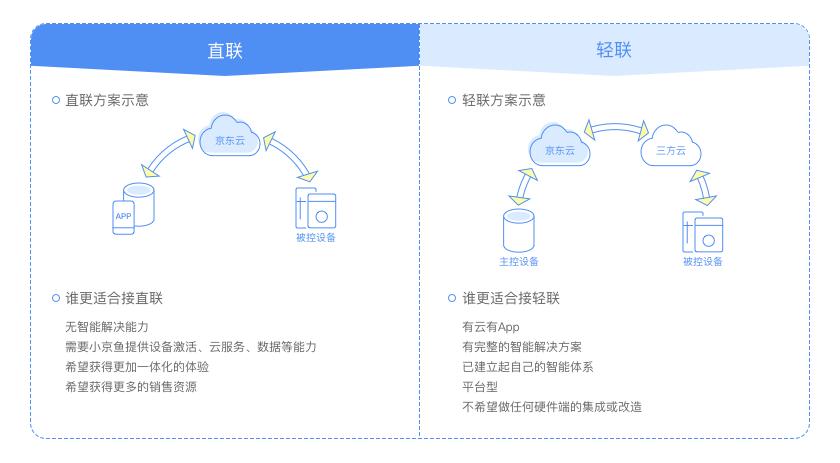

平台提供直联和轻联两种接入方式：

1.直联接入，即智能设备通过集成京东Joylink SDK的方式直接连接到京东IoT智能云。
2.轻联接入，即三方厂商云通过与京东IoT平台约定的协议通信，将云上的智能设备间接连接到京东IoT智能云。 也就是我们常说的云云对接！

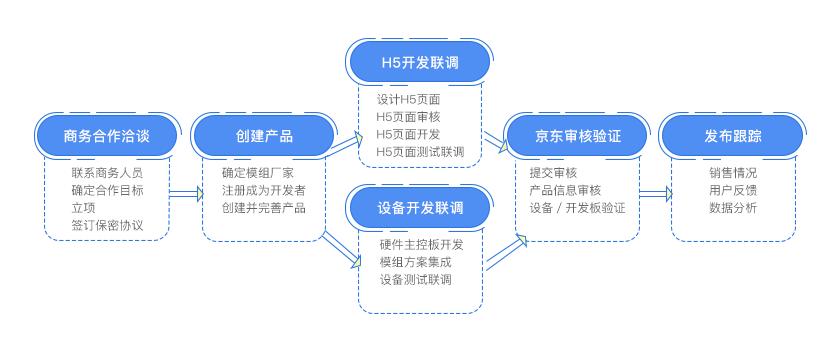

2.3 直联接入流程

我这里主要介绍的是直连方案，不讨论云对云对接方案；

直连接入和接入小米iot平台非常相似，都是需要设备端开发、H5自主开发，以及最后发布审核；

京东iot平台的控制面板是采用 vue ，而小米的采用 react native ，其实后者体验更好，毕竟 Facebook 已经开源好几年了；但是 rn 语法，比 vue 较难入手，毕竟环境搭建就让你头疼；
在这里插入图片描述

2.4 新建产品

首先你要注册账号和新建产品，点击 https://smartdev.jd.com/，无脑式创建，其中的无脑式操作流程一路next就可以了；

但是，创建好之后，产品以下的参数务必记好：

参数	含义
UUID	产品唯一标识码
SecretKey	一键配置的加密密钥，新版本的这个并没用！
CID	品类，比如灯是24
BRAND	厂商Id，比如 FSL是421
SoftAp SSID	热点配网名称
PUBLIC_KEY	设备认证云端公钥
MAC	设备MAC地址，设备端生成
PRIVATE_KEY	私钥

而云端认证设备有2种方式：

1.UUID认证 : 在UUID下管理MAC地址和密钥，此认证策略更优更安全。
2.产品空间认证: 如果您的多个产品所使用的模组无法根据UUID区分MAC地址，可以申请“产品空间”的认证策略，需在“产品空间”下管理MAC地址和密钥。

方式1是一机一密，过程是开发者先上传一批设备的mac地址到后台，然后下载对应的私钥，一个一个对应烧录进去，比较麻烦；

方式2是一型一密，只需要申请一个私钥就可以了，就不用一个一个对应烧录进去；

2.5 H5控制面板

前面说了，京东lot平台插件开发是 vue 语法，并且有公版提供，为了演示方便，我们直接从公版的压缩包文件下的 dist 文件夹里面 index.zip 上传到服务器即可，灯具类默认是这样的：

三、esp32 设备端开发

3.1 windows10平台环境搭建

第一步：下载`esp32`工具链框架 3.3 分支！

因为做产品抑或正式版SDK，基本是基于稳定版开发的；所以，官网提供接入是基于 3.3 分支开发的，那么我们需要克隆指定的分支或者在自身的代码中切换分支到3.3；

因为国内拉取 GitHub 仓库是在太慢了，我为大家提供下一个国内码云的镜像，仓库我是同步官网的；

方法1：如果你网速够快，拉取这个官网的；

git clone -b v3.3 https://github.com/espressif/esp-idf.git
1

方法2：如果你网速够慢，拉取这个我在国内码云的同步乐鑫的仓库；代码都是一样的！你会发现速度快的一匹：

git clone -b v3.3 https://gitee.com/xuhongv/esp-idf.git
1

第二步：工具链框架修改更新子模块的源地址！

毕竟这个 git 仓库里面有很多子模块，但是子模块也是链接到 GitHub ，所以：大家还要更新下子模块；

方法1：如果你网速够快，更新这个官网的，直接；

git submodule update
1

方法2：如果你网速够慢，按照我下面方法来，先替换子模块更新的配置文件，找到我们上步骤的 esp-idf 文件夹下面的 .gitmodules 文件，全部修改替换为下面代码；

[submodule "components/esp32/lib"]
	path = components/esp32/lib
	url = https://gitee.com/xuhongv/esp32-wifi-lib.git

[submodule "components/esptool_py/esptool"]
	path = components/esptool_py/esptool
	url = https://gitee.com/xuhongv/esptool.git

[submodule "components/bt/lib"]
	path = components/bt/lib
	url = https://gitee.com/xuhongv/esp32-bt-lib.git

[submodule "components/micro-ecc/micro-ecc"]
	path = components/micro-ecc/micro-ecc
	url = https://gitee.com/xuhongv/micro-ecc.git

[submodule "components/coap/libcoap"]
	path = components/coap/libcoap
	url = https://gitee.com/xuhongv/libcoap.git

[submodule "components/aws_iot/aws-iot-device-sdk-embedded-C"]
	path = components/aws_iot/aws-iot-device-sdk-embedded-C
	url = https://gitee.com/xuhongv/aws-iot-device-sdk-embedded-C.git

[submodule "components/nghttp/nghttp2"]
	path = components/nghttp/nghttp2
	url = https://gitee.com/xuhongv/nghttp2.git

[submodule "components/libsodium/libsodium"]
	path = components/libsodium/libsodium
	url = https://gitee.com/xuhongv/libsodium.git

[submodule "components/spiffs/spiffs"]
	path = components/spiffs/spiffs
	url = https://gitee.com/xuhongv/spiffs.git

[submodule "components/json/cJSON"]
	path = components/json/cJSON
	url = https://gitee.com/xuhongv/cJSON.git

[submodule "components/mbedtls/mbedtls"]
	path = components/mbedtls/mbedtls
	url = https://gitee.com/xuhongv/mbedtls.git

[submodule "components/asio/asio"]
	path = components/asio/asio
	url = https://gitee.com/xuhongv/asio.git

[submodule "components/expat/expat"]
	path = components/expat/expat
	url = https://gitee.com/xuhongv/libexpat.git

[submodule "components/lwip/lwip"]
	path = components/lwip/lwip
	url = https://gitee.com/xuhongv/esp-lwip.git

[submodule "components/mqtt/esp-mqtt"]
	path = components/mqtt/esp-mqtt
	url = https://gitee.com/xuhongv/esp-mqtt.git

[submodule "components/protobuf-c/protobuf-c"]
	path = components/protobuf-c/protobuf-c
	url = https://gitee.com/xuhongv/protobuf-c.git

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64

然后在更新，你会发现速度快的一匹：

git submodule update
1

这样，环境就搭建好了；

3.2 下载并运行joylink-SDK工程；

编译源码；

终于到了重点了啦；克隆下仓库就好了；

 git clone --recursive https://github.com/espressif/esp-joylink.git
1

   注意在 make menuconfig 时候，esp32芯片必须要打开蓝牙配置，否则编译失败！
   由于 esp32 和 esp8266代码不同，导致编译成的固件大小也有不一样，这里支持远程升级的分区表要自定义下，我开发过程中发现固件竟然有 1.5m，所以我这里顺便分享下我的分区表：
   注意应用程序的烧录位置必须是 64k（0x1000）的倍数，所以选择 4M 的esp32模组，0x1a9000是指17000k也就是1.7m够用了，分区表如下：

nvs,      data, nvs,     0x9000,  0x4000
otadata,  data, ota,     0xd000,  0x2000
phy_init, data, phy,     0xf000,  0x1000
ota_0,    0,    ota_0,   0x10000,  0x1a9000
ota_1,    0,    ota_1,   0x210000, 0x1a9000
1
2
3
4
5

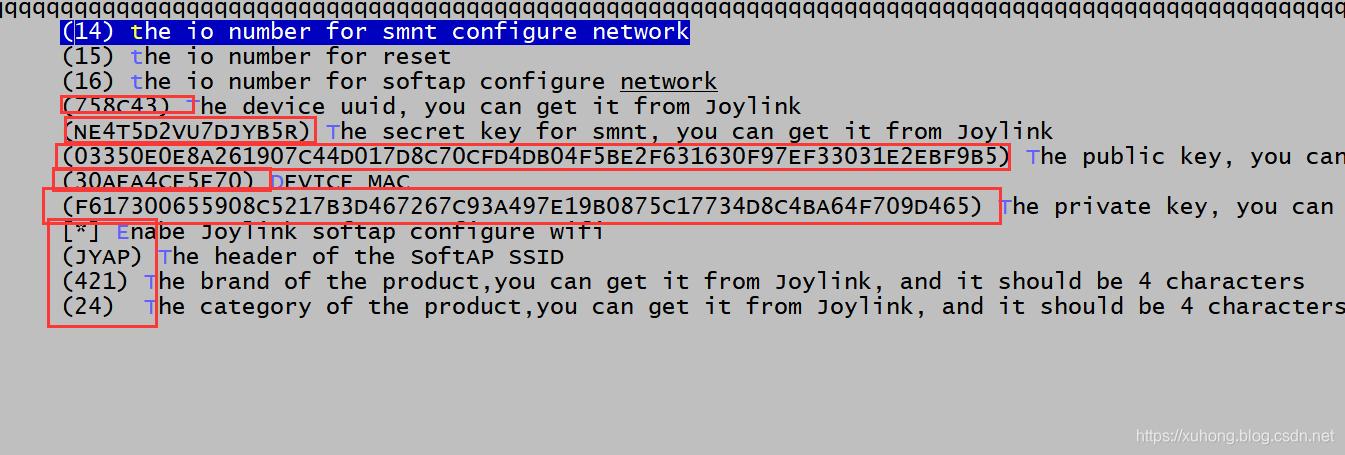

编译前，先配置好设备参数，否则后面配网不成功或者激活不成功，i下面几个参数务必一一核实！！！

在这里插入图片描述

目前 2.0.19 版本京东微联已经停止支持 SmartConfig 的配网方式，目前支持 SoftAp 和 Thunder 配网，芯片上电默认进入 SoftAP 配网，如果用户需要使用 Thunder 配网，需要购买京东的音箱，音箱需要进入沙箱模式，与音箱相关的设置，用户可以咨询京东。

注意配网时候，如果使用的是 app配网，请务必使用沙箱版app！非正式版app！

四、常见问题FAE

Q1：设备配网成功，激活错误：“缺少签名密钥”！
{“error_response”:{“en_desc”:“Missing secret”,“zh_desc”:“缺少签名密钥”,“code”:29}}

答：认证检查各个产品设备的参数，一般是 mac地址和私钥不对上或者这个mac地址被激活过了；

Q2：编译失败，提示固件太大无法编译；section .dram0.bss' will not fit in regiondram0_0_seg’

答：确保环境：toolchain 5.2 、idf 3.3分支、gun环境 20190611

Q3：如何自定义分区表

答：打开 make menuconfig ，partition table 设置，指定 cvs文件；

另外，不要把我的博客作为学习标准，我的只是笔记，难有疏忽之处，如果有，请指出来，也欢迎留言哈！
