一、前言

    有时候的一个抉择并非如自己所决定，而是被迫与现有生活的无奈。

    现在的我，越来越发现，想要更多的自由，也要考虑日后的家里人的事情，男人啊！虽然年轻，还是有心里放不下的包袱，为了事业拼搏，但又不能抛下日后家庭的关爱，真难！！

    今天给大家分享一系列的量产方案的实施过程；

    我们都知道，开发wifi设备或者其他设备，连接到物联网平台，总要担心被别人抓包盗取了 服务器地址、连接的鉴权信息包括用户名字和密码，我们详尽设法提高安全性，比如阿里云物联网连接的三元组机制，京东微联的 feedID 机制，抑或是百度云的身份特征，无非就是提高设备的连接唯一性和安全性；

    做过阿里云物联网的朋友都知道，阿里云三元组，一个设备对应一个三元组连接服务器，量产起来是非常麻烦的，难道要为每个设备定制一个代码吗？那么如何保证每个设备里面的三元组是唯一的呢？

    对于这个问题，很多开发者选择动态注册，就是让设备http请求在云端注册一个设备，而不是手动在云端注册，这样的好处就是如果非法用户抓取到了动态注册的格式，那么就会他人在自己的平台注册设备，这时候，是非常危险的！

    那么，如何实现一机一密的量产方案呢？有些人会想通过串口通讯给esp产品传三元组数据，这样的确可行！但是，你要为此写一个串口通讯吗？

    上面的抛砖引玉引出阿里云三元组，是指这类 设备唯一凭证信息，当然了，你也可以指其他信息。

二、重认识 25qxx系列

    首先啰嗦一下，esp8266只是一个芯片，不带flash芯片，而常见的外挂flash芯片有 25q16、25q32 等华邦出产芯片，查看，比较详细地说到了里面地分布，大概地：我也总结如下：

  • ①、w25q系列生产的加工的商家很多，但是里面的分布和命名规则都是一样的。比如华邦的w25q64，spi通讯接口，64就是指64Mbit也就是8M的容量。而我们平时的8266-12f的32Mbit就是4M容量。

  • ②、w25q64为例，我分析下里面的存储分布。w25q64把8M容量分为了128块，每一块又分为16个扇区，而每个扇区占4K大小。由此可计算到，w25q64有 64Mbit / 8 * 1024 / 16 / 4 = 128 块 ，有128 * 16 = 2048 个扇区，此计算原理后面我会提到。

  • ③、w25q64为例，我们在擦除数据时候，最少擦除单位为一个扇区，也就是每次必须擦除 4K 字节。写数据也是一样，必须一个扇区一个扇区去写，所以有我们的esp8266文档提到为什么要4的倍数去写读一个数据。

  • ④、w25q64为例，我们在往某个地址写之前必须确保这个地址上的值是0xFF，否则说明这个地址以前被写过数据，还没有被擦除。w25q64擦除的最小单位是Sector也就是4k个字节，也就是说如果要想往某个地址写一个值，如果这个地址上的值不是0xFF，那么就要把整个扇区都擦除，然后在写。

  • ⑤、w25q64为例，给w25q64开辟一个4k的缓存，比如定义一个4k的数组，然后在写数据之前先判断如果这个地址上的数据不是0xFF，就先把这个地址所在的Sector里的数据全部保存在4k缓存中，再擦除这个扇区，再把缓存中对应的地址上的数据更新，再把这个4k缓存区的所有数据一次性的写入到这个Sector中。因此我们在esp8266操作存储时候，要注意先擦除再写数据。

  • ⑥、w25q64为例，一共是8M字节=810241024=8388608(Byte)，分为128块(64K)，每一块有分为16个扇区(4K)，所以扇区的个数是：12816=2048(个)，那么我们选择扇区的范围就是0-2047，假如要擦除第1000个的扇区，那么这个扇区的字节起始就是10004096=4096000，然后W25Q64就从4096000开始往下擦除4K大小的数据空间，计算地址的时候是使用字节来计算的。

  • 下面是我用心画的一个示意图，方便大家去了解下：

    • 这个多少块的计算公式的得来主要后面推导过来的，我们仔细发现，后面都是一个4K为一个扇区，16个扇区为一块，所以我们先将我们的64Mbit换算为64/8*1024= 8192k的容量去除于每个扇区的大小就是一共有多少块了！

这里写图片描述

三、esp8266代码在存储芯片25q系列的分布；

上面我们已经很清晰地了解了这个存储芯片的分布，那么我们的esp8266是怎么分布在里面的代码的呢？下面，我以esp8266-12f的支持OTA的 rtos3.0 sdk 版本工程为例，详细讲解下：

3.1 支持ota的分区

     我们知道， rtos3.0 sdk 版本的ota分区是可以自定义的，根据官方文档，比如官方默认的支持OTA的分区表如下，其中主要的是 ota_0 和 ota_1 2个应用，其中的 nvs 是非易性存储位置；

nvs,      data, nvs,     0x9000,  0x4000
otadata,  data, ota,     0xd000,  0x2000
phy_init, data, phy,     0xf000,  0x1000
ota_0,    0,    ota_0,   0x10000, 0xF0000
ota_1,    0,    ota_1,   0x110000,0xF0000

  • 1
  • 2
  • 3
  • 4
  • 5

     那么，我们明显看到有2个应用程序，对应之前说法就是 user1 和 user2 ，远程升级就是不断地从这2个程序跳转。

3.2 不支持ota的分区

     而不支持 ota 的应用分布，更加简单，分区文件如下：

nvs,      data, nvs,     0x9000,  0x6000,
phy_init, data, phy,     0xf000,  0x1000,
factory,  app,  factory, 0x10000, 0xF0000,

  • 1
  • 2
  • 3

3.3 如何烧录

     上述的只是讲述了代码分布，但是烧录时候 ，是怎么烧录的呢？以支持 ota 为例，我们使用 downloadTools 工具时候，如下：

文件烧录位置作用
BootLoader.bin0程序引导
patitions.bin0x8000分区文件 cvs 配置文件
ota_0.bin0x10000应用程序

     也许你会问，前面2个bin文件如何生成的？第一个是引导文件，一般各个sdk版本不一样，默认生成，必须烧录，而分区文件是为了明确告诉系统 各个分区文件的分布；

四、如何把 cvs 文件编译成bin文件

     这里为什么要引进 cvs 文件？csv(逗号分隔值)是一种用来存储数据的纯文本文件，非常适合存储小型的纯文本数据，我们一般要外部引进数据也就是文本数据了，包括字符集、图片编码；

     其实，我们的分区文件也是 .csv 文件，在编译过程中，也是把它编译成bin文件，然后烧录进去；

     不啰嗦了，直接进去整体，首先，我们定义一个 userInfo.csv 文件，然后从代码读取其中的数值，文件内容如下：

key,type,encoding,value
user-info,namespace,,
Name,data,string,xuhong
Age,data,u8,18
Csdn,data,string,https://blog.csdn.net/xh870189248
GitHub,data,string,https://github.com/xuhongv

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

     可以看到有 Name 、 Age 、 Csdn 、GitHub这几个字段，进一步画成表格如下：

键值类型
Namexuhong字符串
Age18uint8
Csdnhttps://blog.csdn.net/xh870189248字符串
GitHubhttps://github.com/xuhongv字符串

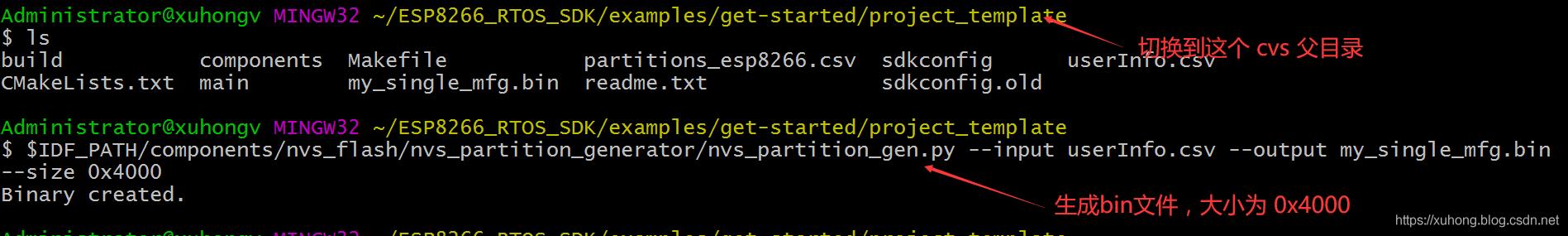

     如下操作，直接把 cvs 文件编译成bin文件了。

$IDF_PATH/components/nvs_flash/nvs_partition_generator/nvs_partition_gen.py --input userInfo.csv --output my_single_mfg.bin --size 0x4000

  • 1

     这里，我给个截图：
在这里插入图片描述

五、自定义分区表

     既然我们的程序要引进读取外部的bin文件数据，所以我们必须重新自定义分区表，比如我这样：

nvs,      data, nvs,     0x9000,  0x4000
otadata,  data, ota,     0xd000,  0x2000
phy_init, data, phy,     0xf000,  0x1000
ota_0,    0,    ota_0,   0x10000, 0xF0000
fctry,    data, nvs,     0x100000,0x4000
ota_1,    0,    ota_1,   0x110000,0xF0000

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

     自定义分区表特别要注意和你的硬件相对应，没有那么大的头就别戴那么大的帽子，这里说的意思是：flash芯片的大小决定这个分区是否有效，否则有意想不到的事情发现。

     上面的分区表把 25q16 系列的 512个扇区全部用完了，怎么看？我教你一招，直接看最后一个文件存储位置 0x110000 ，这个数值除于 1000 就是第几个扇区了， 0x110000 / 1000 = 0x110 换成十进制就是272，而 0xF0000 / 1000 = 0xF0 十进制就是 240 , 您看，第272个扇区加上240恰好是 512！

     你还会问为什么 25q16 是一共512个扇区？请看文章上面的总结；

     温馨提示：这个分区仅适合 25q16 flash芯片或更大容量，而 25q8是不适合的，平时的 esp8266-01s 就是典型的 25q8 flash；

     我再一步为大家写来了图，详细说明用这个分区文件编译之后的程序存储位置：

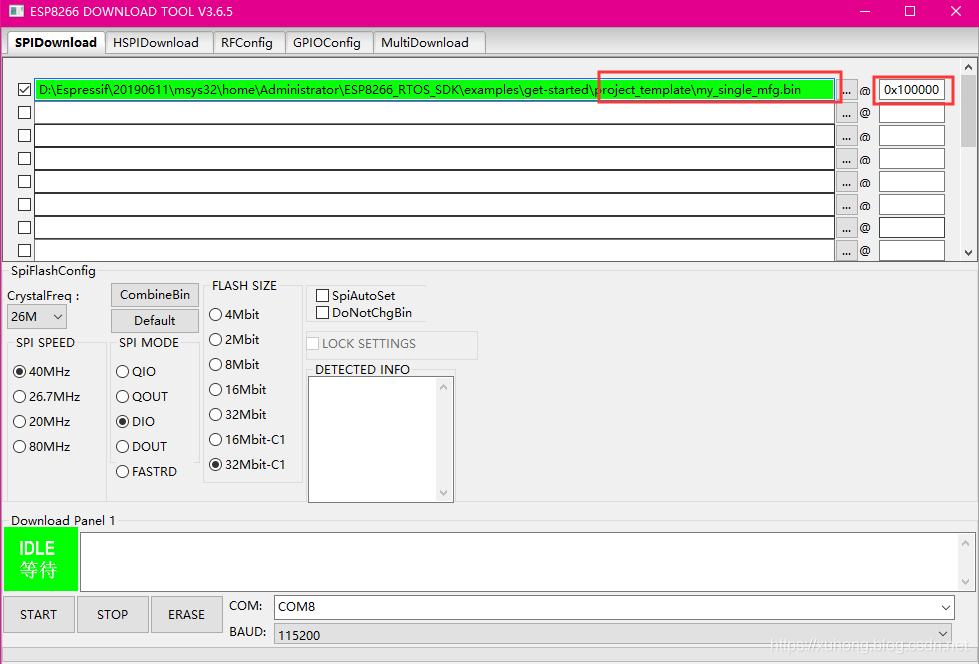

     烧录走起，下面仅仅给出是userInfo.csv 文件之后的bin文件， 位置是 0x100000，这个在自定义分区文件定义好了：
在这里插入图片描述

六、如何读取userInfo.csv文件

     前面我们已经把 userInfo.csv 文件编译成了bin二进制文件，下面就直接贴代码，如何从代码读取：

     特别注意2个参数，下面的宏定义 user-info 是在 userInfo.csv 文件，下面的宏定义 fctry 是在自定义分区文件里面；

//这个宏的数值是从 自定义分区表获取
#define MFG_PARTITION_NAME "fctry"
//这个宏的数值是从 csv文件定义获取
#define NVS_PRODUCT "user-info"

/**
 * @description:  读取数据进去nvs里面的任务
 * @param {type} null
 * @return:
 */
static void Task_NVS_Read(void *pvParameters)
{

    ESP_LOGI(TAG, "--------------------------- Start Task_NVS_Read  --------------------------");
    nvs_handle mHandleNvsRead;
    uint8_t nvs_i8 = 0;
    esp_err_t err;
    //初始化分区
    if ((err = nvs_flash_init_partition(MFG_PARTITION_NAME)) != ESP_OK)
    {
        ESP_LOGE(TAG, "NVS Flash init %s failed, Please check that you have flashed fctry partition!!!", MFG_PARTITION_NAME);
        vTaskDelete(NULL);
    }
    //NVS操作的句柄，类似于 rtos系统的任务创建返回的句柄！
    err = nvs_open_from_partition(MFG_PARTITION_NAME, NVS_PRODUCT, NVS_READONLY, &mHandleNvsRead);
    //打开数据库，打开一个数据库就相当于会返回一个句柄
    if (err != ESP_OK)
    {
        ESP_LOGE(TAG, "Open NVS Table fail");
        vTaskDelete(NULL);
    }
    else
    {
        ESP_LOGI(TAG, "Open NVS Table ok.");
    }

    //读取 字符串 --> 名字
    char data[65];
    uint32_t len = sizeof(data);
    err = nvs_get_str(mHandleNvsRead, "Name", data, &len);

    if (err == ESP_OK)
        ESP_LOGI(TAG, "get str data = %s ", data);
    else
        ESP_LOGI(TAG, "get str data error");

    //读取 u8 年龄
    err = nvs_get_u8(mHandleNvsRead, "Age", &nvs_i8);
    if (err == ESP_OK)
        ESP_LOGI(TAG, "get nvs_i8 = %d ", nvs_i8);
    else
        ESP_LOGI(TAG, "get nvs_i8 error");

    //读取 字符串 --> Csdn博客地址
    char Csdn[65];
    uint32_t lenCsdn = sizeof(Csdn);
    err = nvs_get_str(mHandleNvsRead, "Csdn", Csdn, &lenCsdn);

    if (err == ESP_OK)
        ESP_LOGI(TAG, "get str data = %s ", Csdn);
    else
        ESP_LOGI(TAG, "get Csdn data error");

    //读取 字符串 --> GitHub地址
    char GitHub[65];
    uint32_t lenGitHub = sizeof(GitHub);
    err = nvs_get_str(mHandleNvsRead, "GitHub", GitHub, &lenGitHub);

    if (err == ESP_OK)
        ESP_LOGI(TAG, "get GitHub data = %s ", GitHub);
    else
        ESP_LOGI(TAG, "get GitHub data error");

    //关闭数据库，关闭面板！
    nvs_close(mHandleNvsRead);

    ESP_LOGI(TAG, "--------------------------- End Task_NVS_Read  --------------------------");
    vTaskDelete(NULL);
}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79

七、其他

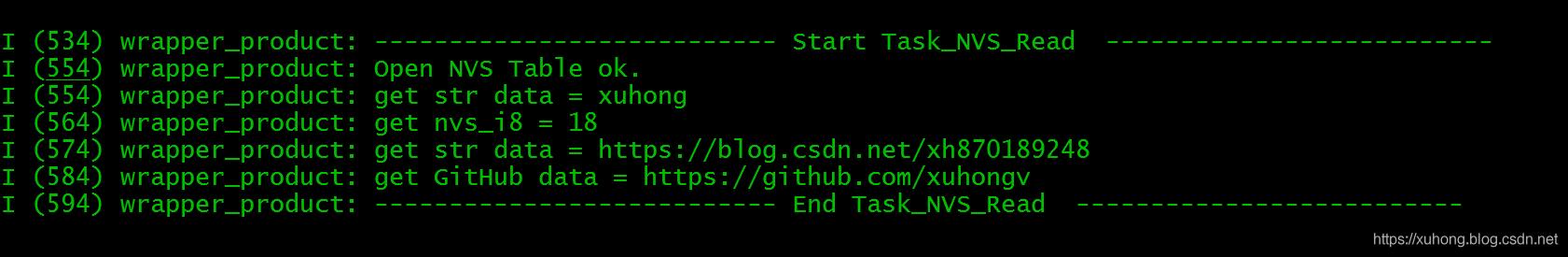

  • 看看我们的打印，确实如实打印出了自定义的 userInfo.csv 文件：在这里插入图片描述

  • 本博文对应的demo下载链接：点击我

另外，不要把我的博客作为学习标准，我的只是笔记，难有疏忽之处，如果有，请指出来，欢迎留言哈！也欢迎加群讨论！
