一、前言；

不知不觉又到了深夏的季节，在大城市真热！呼吸也难受！估计这工作一年在封闭的办公室办公，导致呼吸道有问题，唉！！还是要注意身体啊~ 能把一件简单事情做好，并且坚持下去，不容易啊！

• 我们已经学习esp8266的方方面面都差不多了。貌似简单的串口通讯还没有提到，那么小徐精心准备下esp8266串口通讯封装的过程。

二、esp8266的串口分布情况；

①：esp8266有几个串口？

• 答：我们常见的ESP8266-12f 有两个 UART，其中 UARTO 有 TX、RX，可做数据传输；UART1 由于 RX 脚被 SPI-Flash 占用，只能使用 TX，可以做串口调试信息打印。见下图：串口一是在GPIO2，只可以查看信息。

②：esp8266如何屏蔽上电打印？？

• 答：不管什么情况，U0TXD默认上电有系统打印，对此敏感应用可通过UART的内部引脚交换功能，在初始化的时候，调用system_uart_swap函数。将txd和rxd 分别于U0RTS（MTDO/GPIO15）、U0CTS (MTCK/GPIO13)交换来屏蔽该上电的系统打印。 交换后，硬件上的下载管脚还是使用U0TXD + U0RXD，通信时需要将MTDO对应接到MCU的RXD,MTCK对应加到MCU的TXD。

三、esp8266的串口通讯时候，应该怎么接线；

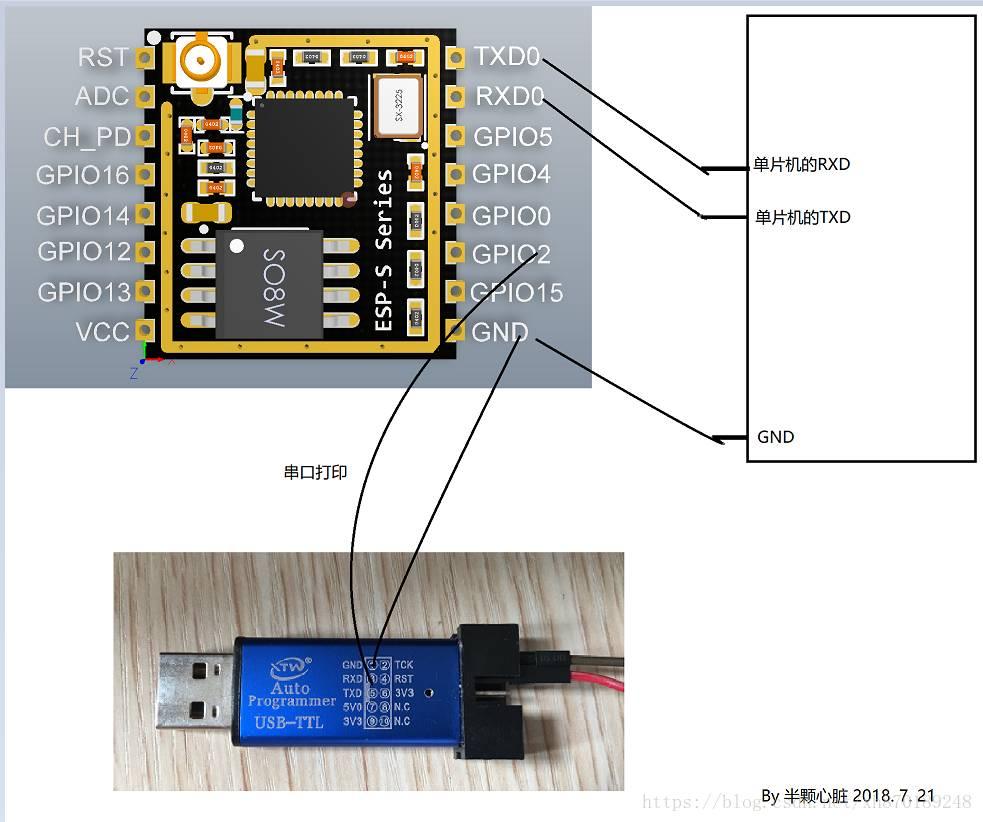

• 如下图所示，短脚txd和rxd作为和单片机通讯的端脚，而gpio2作为系统打印的端口，用来查看系统日志。【记得要公地】

四、esp8266的NONOS非系统，串口编程；

• ①：乐鑫给出的关于这个NONOS的串口文件其实都基本没什么修改的，参考来自网上大神，初始化uart_init()方法，里面的第一个是串口0的波特率，第二个是串口一的波特率设置。

• ②：然后通过接受数据，发生中断，进入到中断回调函数uart0_rx_intr_handler()，如下代码：

LOCAL void uart0_rx_intr_handler(void *para) {
	int fifo_len;

	//1 接收中断禁用，用于不再接受数据，因为现在处于处理数据中
	uart_rx_intr_disable(UART0);

	//2 清楚中断标志
	WRITE_PERI_REG(UART_INT_CLR(UART0), UART_RXFIFO_FULL_INT_CLR);
	CLEAR_PERI_REG_MASK(UART_INT_ENA(UART0), UART_TXFIFO_EMPTY_INT_ENA);

	//3 从 FIFO 读取接收到的数据长度
	fifo_len = (READ_PERI_REG(UART_STATUS(UART0)) >> UART_RXFIFO_CNT_S)
			& UART_RXFIFO_CNT;

	uint8 d_tmp = 0;
	uint8 idx = 0;

	//定义一个临时接收的数据
	uint8 recieveData[fifo_len];

	//3. 赋值给临时数组
	for (idx = 0; idx < fifo_len; idx++) {
		d_tmp = READ_PERI_REG(UART_FIFO(UART0)) & 0xFF; //根据数据长度一个一个读取数据
		recieveData[idx] = d_tmp;  //赋值
	}

    //做你自己的事情，recieveData[]数组就是接收到单片机的数据

   //4 计数使能中断 UART0
	WRITE_PERI_REG(UART_INT_CLR(UART0),
			UART_RXFIFO_FULL_INT_CLR | UART_RXFIFO_TOUT_INT_CLR);
	uart_rx_intr_enable(UART0);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

五、esp8266的RTOS实时系统，串口编程；

• ①：RTOS实时系统的比NONOS的稍微复杂丢丢，实现的原理和过程也是一样的，通过中断，但是代码不一样，初始化配置如下：

void uart_init_new(void) {


	UART_WaitTxFifoEmpty(UART0);
	UART_WaitTxFifoEmpty(UART1);

	//下位机通讯串口设置：串口0
	UART_ConfigTypeDef uart_config;
	uart_config.baud_rate = BIT_RATE_9600; //波特率为9600
	uart_config.data_bits = UART_WordLength_8b;
	uart_config.parity = USART_Parity_None;
	uart_config.stop_bits = USART_StopBits_1;
	uart_config.flow_ctrl = USART_HardwareFlowControl_None;
	uart_config.UART_RxFlowThresh = 120;
	uart_config.UART_InverseMask = UART_None_Inverse;
	UART_ParamConfig(UART0, &uart_config);

	//日志打印 串口一
	uart_config.baud_rate = BIT_RATE_74880;//波特率为74880
	UART_ParamConfig(UART1, &uart_config);

	UART_IntrConfTypeDef uart_intr;
	uart_intr.UART_IntrEnMask = UART_RXFIFO_TOUT_INT_ENA | UART_FRM_ERR_INT_ENA
			| UART_RXFIFO_FULL_INT_ENA | UART_TXFIFO_EMPTY_INT_ENA;
	uart_intr.UART_RX_FifoFullIntrThresh = 100;
	uart_intr.UART_RX_TimeOutIntrThresh = 10;
	uart_intr.UART_TX_FifoEmptyIntrThresh = 20;
	UART_IntrConfig(UART0, &uart_intr);

	UART_SetPrintPort(UART1);

	UART_intr_handler_register(uart0_rx_intr_handler, NULL);
	ETS_UART_INTR_ENABLE();

}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

• ②：数据中断处理函数：

void ICACHE_FLASH_ATTR PutUartDataToQueueFromISR(void) {

	portBASE_TYPE xHigherPriorityTaskWoken = pdFALSE;

	uint16 fifo_len = 0;
	uint16 buf_idx = 0;
	uint8* uart_fifo = NULL;

	fifo_len = (READ_PERI_REG(UART_STATUS(UART0)) >> UART_RXFIFO_CNT_S)
			& UART_RXFIFO_CNT;

	uint8 d_tmp = 0;
	uint8 idx = 0;
	uint8 recievHex[fifo_len];
	int i;

	for (idx = 0; idx < fifo_len; idx++) {
		d_tmp = READ_PERI_REG(UART_FIFO(UART0)) & 0xFF;
		recievHex[idx] = d_tmp;
	}

   //做你自己的事情，recievHex[]数组就是接收到单片机的数据

}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

六、开始封装串口编程成一个函数；

下面的过程都是适用NONOS和RTOS的；

一、写注册回调函数和注册回调函数；

• 封装的意义和目的在于怎么把代码降低耦合，我这依然用回调方法的思想封装，首先要写一个回调函数的格式，毕竟都是传数组的，所以也就这样写吧！

//声明方法
typedef void (*Recv_Uart_Callback)(uint8* pData_buf, uint16 data_len);

//注册回调函数
void funUart_ReadBack_Register(Recv_Uart_Callback callBack);



1
2
3
4
5
6
7
8

二、源文件调用；

• 首先在全局变量声明下，然后通过赋值，后面调用即可。

Recv_Uart_Callback callBack;

void funUart_ReadBack_Register(Recv_Uart_Callback tempCallBack) {
	callBack = tempCallBack;
}
1
2
3
4
5
6

• 在串口中断回调函数调用：

    //做你自己的事情，recieveData[]数组就是接收到单片机的数据
	callBack(recieveData,fifo_len);

1
2
3

三、如何调用？

好吧！调用起来非常简单！ Let us see !

• 下面是NONOS代码示范:

//串口回调
void redCallBackFun(uint8* pData_buf, uint16 data_len) {

	int i;
	for (i = 0; i < data_len; i++)
		uart_tx_one_char(UART0, *(pData_buf + i)); //原路返回

}

void user_init(){
	uart_init(9600, 9600);
	funUart_ReadBack_Register(redCallBackFun);
}
1
2
3
4
5
6
7
8
9
10
11
12
13

• 下面是rtos代码示范：

void funUartCallBack(uint8* pData_buf, uint16 data_len) {

	int i;

	UART0_Send_Hex(pData_buf, data_len); //原路返回

	for (i = 0; i < data_len; i++) {
		printf("pData_buf[%d]:%d
", i, *(pData_buf + i)); //打印到串口一
	}

}

void Task_Uart_Communi(){
	Uart_CallBack_Register(funUartCallBack);
	uart_init_new();
	while(1){};

}

void user_init(void) {


	xTaskCreate(Task_Uart_Communi, "Task_Uart_Communi", 512, NULL,
					2, NULL);

	os_printf("
  SDK version:%s
", system_get_sdk_version());


}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

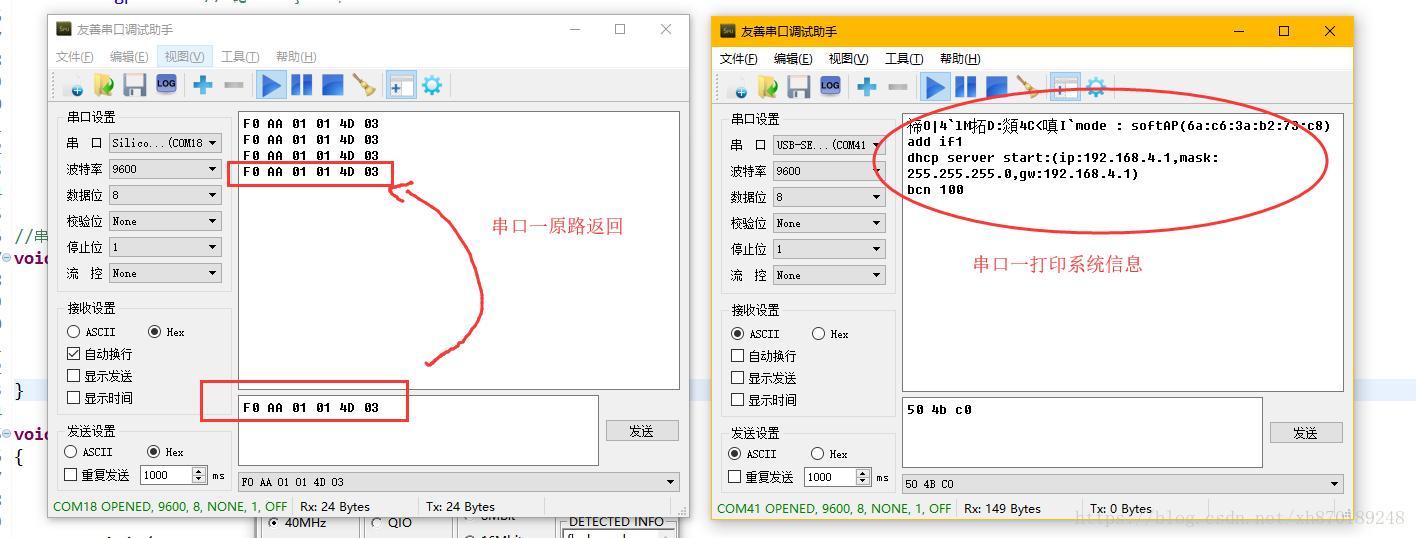

七、看看打印的效果；

八、下载；

• 代码是我一个下午慢慢整理或封装的，所以收点那个费用。勿怪勿怪！

• 不带源代码的编译好的固件下载，注意接线方式，和烧录地址，文件夹有截图示范！点我下载编译好的固件！

• 在添加到您的现有工程中，注意要去掉自带的uart.h和uart.c文件，毕竟会造成冲突！如果rots版本编译发现缺少UART_RXD_INV，那么请手动添加uart_register.h文件！

• 最后，共勉成果！源代码下载：http://www.demodashi.com/demo/13650.html
