一、前言。

距离上篇的8266进阶博文有那么一段时间了，那么本文带来的是基于Nonos的红外线H1838的NEC协议的移植小案例，浏览博文前，需要知道以下常识：

  • 1、 红外遥控的原理是什么？

  • 2、红外遥控的协议有哪些？NEC？

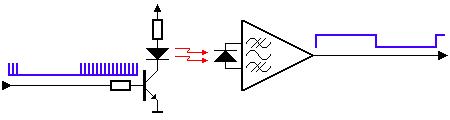

  • 3、红外遥控的电路组成？8266的最小系统搭搭建！

  • 这里写图片描述

二、本博文实现的现象。

1. 实现的现象；

遥控器来控制三盏灯的亮灭情况，同时用遥控器进去配网模式，使8266进去一键配网模式！有些人问我的这个哪里买的，本文购买的红外线整套元器件，博文后面有某宝购买链接。

  • 三盏灯（红灯、绿灯、蓝灯），分别连接8266的 GPIO12、GPIO13、GPIO15；

  • 红外接收模块1883的输出端接8266的 GPIO14 ，其余看图接 ！

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-2lGaYR0y-1572071794375)(https://img-blog.csdn.net/20180308232121961?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQveGg4NzAxODkyNDg=/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)]

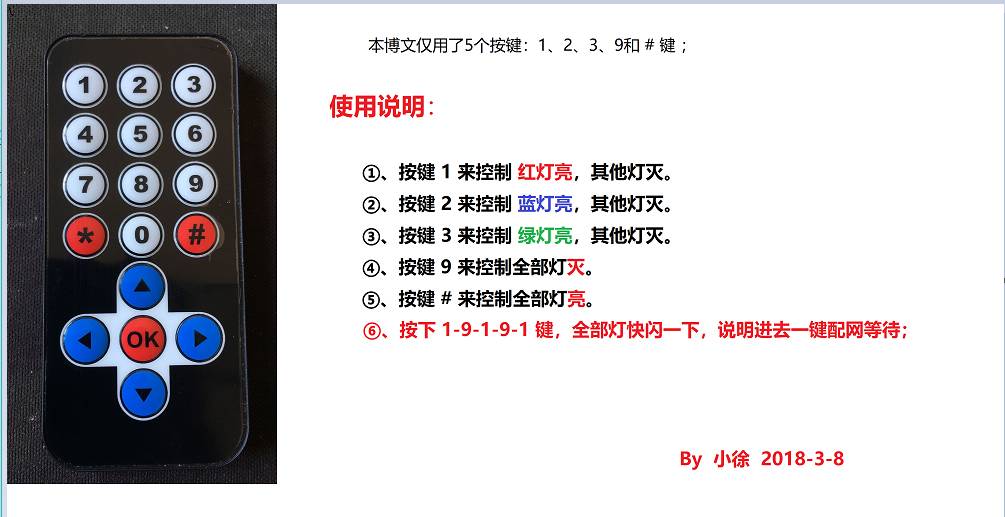

2. 使用说明；

这里写图片描述

3. 遥控器对应的码值；
  • 下面仅仅列了本文所需的按键的键值，其他请自行查询；
按键键值
10x45
20x46
30x47
90x09
#0x0d

三、esp8266的GPIO口中断使用。

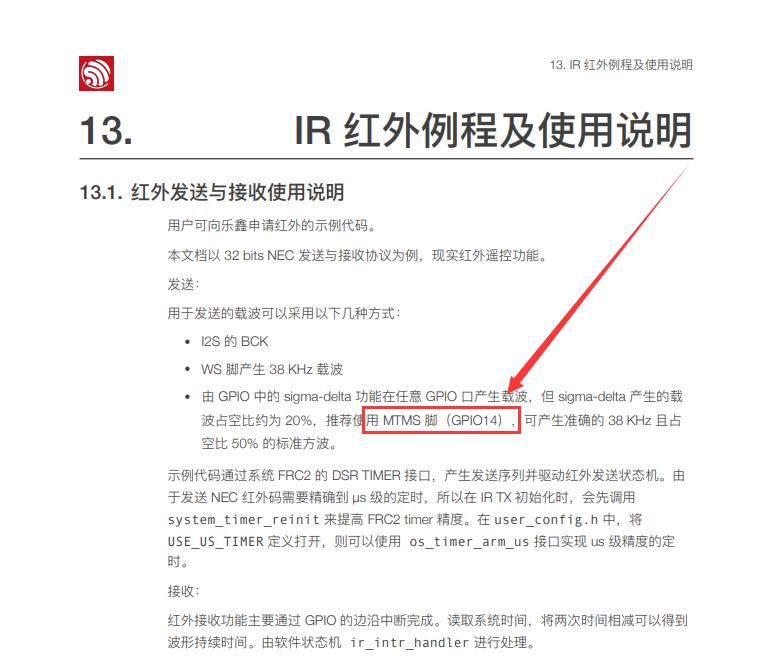

  • 接收短脚使用官方推荐的GPIO14 ，见下图；

这里写图片描述

  • GPIO14中断初始化 ；
    //中断停止
	ETS_GPIO_INTR_DISABLE();
	//设置中断回调函数
	ETS_GPIO_INTR_ATTACH(hongwai, NULL);
	//设置短脚14，低电平触发；
	gpio_pin_intr_state_set(GPIO_ID_PIN(14), GPIO_PIN_INTR_LOLEVEL);
	//中断使能
	ETS_GPIO_INTR_ENABLE();

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

四、中断回调函数。

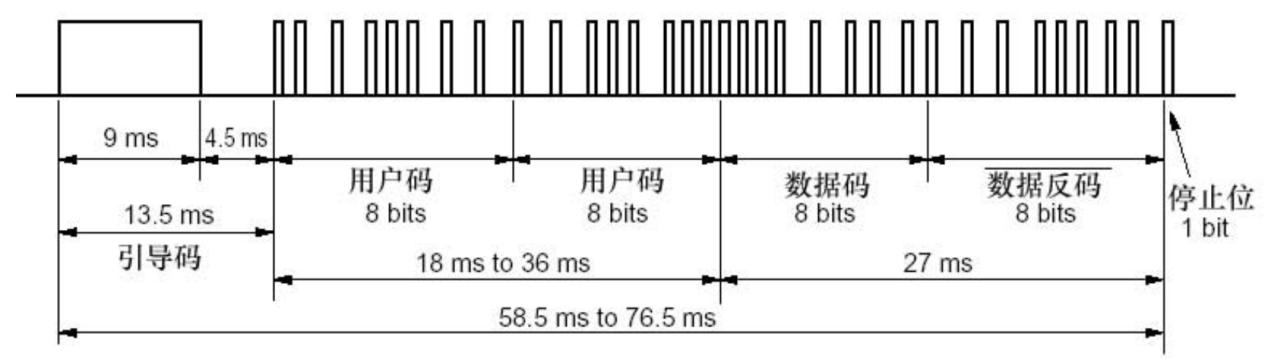

  • 见下图可见 (图片来自网络)， 当GPIO14为低电平时候，说明有信号过来了，所以我们上面代码设置为低电平触发中断回调，进一步的剖析电平状态：

这里写图片描述

    //开始判断是否为NEC波形引导码的前9MS和后4.5MS
	uint32 gpio_status = GPIO_REG_READ(GPIO_STATUS_ADDRESS);

	if (gpio_status & BIT(hwx)) {
		GPIO_REG_WRITE(GPIO_STATUS_W1TC_ADDRESS, gpio_status & BIT(hwx));
		gpio_pin_intr_state_set(GPIO_ID_PIN(hwx), GPIO_PIN_INTR_DISABLE);
	}

	//计数时间清0
	while (!GPIO_INPUT_GET(hwx)) {
		os_delay_us(100);
		ly_ct++;
	}
	if (ly_ct < 80 || ly_ct > 100) {
		gpio_pin_intr_state_set(GPIO_ID_PIN(hwx), 4);
		return;
	}

	//NEC引导码前9MS，ly_ct约等于90,给个误差值，用80-100之间来判断
	ly_ct = 0;
	while (GPIO_INPUT_GET(hwx)) {
		os_delay_us(100);
		ly_ct++;
	}
	if (ly_ct < 40 || ly_ct > 50) {
		gpio_pin_intr_state_set(GPIO_ID_PIN(hwx), 4);
		return;
	}

	//NEC引导码引导码的后4.5MS，ly_ct约45
	for (i = 0; i < 4; i++) {
		for (ia = 0; ia < 8; ia++) {

			while (!GPIO_INPUT_GET(hwx));
			ly_ct = 0;
			while (GPIO_INPUT_GET(hwx)) {
				os_delay_us(100);
				ly_ct++;
			}
			if (ly_ct > 20) {
				gpio_pin_intr_state_set(GPIO_ID_PIN(hwx), 4);
				return;
			}
			ly_lhj[i] >>= 1;
			if (ly_ct > 10)
				ly_lhj[i] |= 0x80; //时间量TH1高于10，即高于1MS判断为1
		}
	}

    //ly_lhj[2]就是我们要的数据，因为数组第3个就是上面的第三个数据码

    //重新设置中断
	gpio_pin_intr_state_set(GPIO_ID_PIN(hwx), GPIO_PIN_INTR_LOLEVEL);

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53

五、LED初始化以及回调函数。

	//LED初始化，默认全部灭

	PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTDO_U, FUNC_GPIO15);
	GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1);

	PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTCK_U, FUNC_GPIO13);
	GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 1);

	PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTDI_U, FUNC_GPIO12);
	GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 1);

    //因为指示灯是连接到GPIO2，所以把其灭掉，否则会常亮；我也不知道为啥会常亮
	PIN_FUNC_SELECT(PERIPHS_IO_MUX_GPIO2_U, FUNC_GPIO2);
	GPIO_OUTPUT_SET(GPIO_ID_PIN(2), 1);

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14

  • 回调函数：

  • 特别强调的是：1-9-1-9-1 才进去一键配网等待，我这利用一个标志位scFlag自加来做，当进去配网模式，全部灯会先亮再灭再亮！

static int scFlag = 0;

	char tempData[8];
	os_sprintf(tempData, "%s", data);
	os_printf("redCallBackFun  : %s
", tempData);
	os_printf("redCallBackFun scFlag : %d
", scFlag);

    //键值判断
	if (os_strcmp(tempData, "45") == 0) {
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1);
		scFlag++;
		if (scFlag == 2 || scFlag == 4) {
			scFlag = 0;
		}
	} else if (os_strcmp(tempData, "46") == 0) {
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1);
		scFlag = 0;
	} else if (os_strcmp(tempData, "47") == 0) {
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 1);
		scFlag = 0;
	} else if (os_strcmp(tempData, "9") == 0) {
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1);
		scFlag++;
		if (scFlag == 1 || scFlag == 3 || scFlag == 5) {
			scFlag = 0;
		}
	} else if (os_strcmp(tempData, "d") == 0) {
		scFlag = 0;
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 0);
	}

	//标志位为5，说明进去一键配网等待，灯光闪烁
	if (scFlag == 5) {
		scFlag = 0;

		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1);
		os_delay_us(60000);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 0);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 0);
		os_delay_us(60000);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(13), 1);
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1);

		os_printf("----------开始进去SmartConfig配网

-----");
		smartconfig_init();
	}


  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61

六、编译烧录固件。

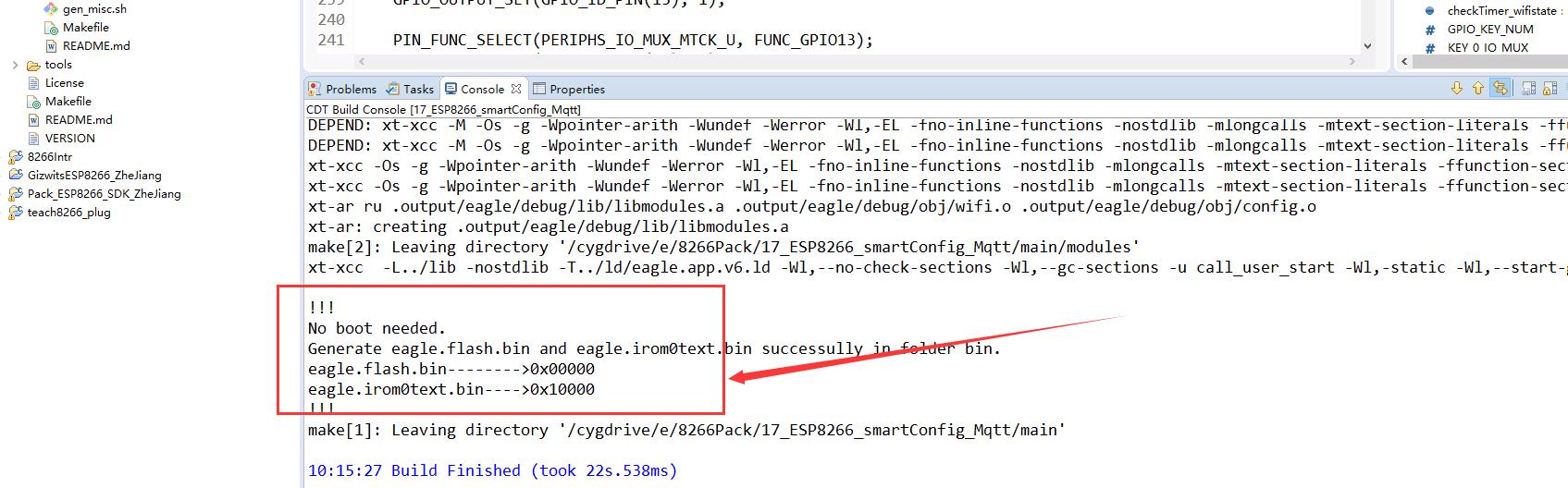

  • 编译成功；

这里写图片描述

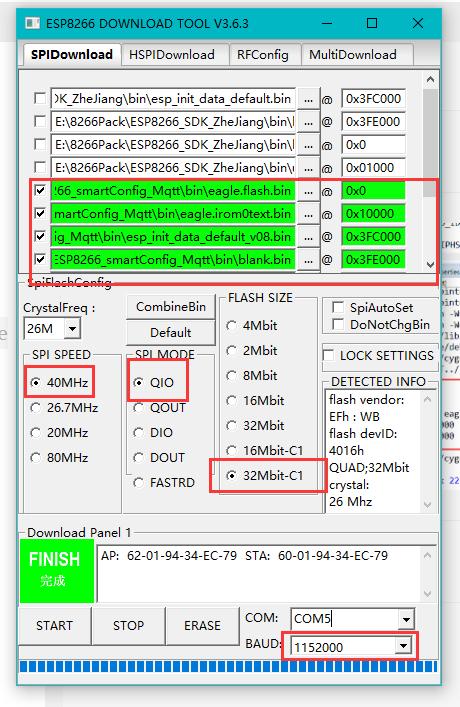

  • 烧录，注意我使用的是4M flash的8266-12f ，也就是4*8 =32Mbit的size；

这里写图片描述

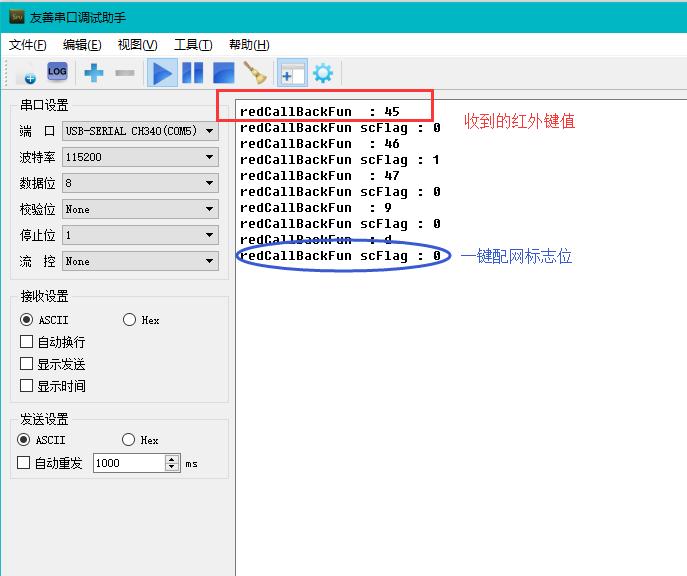

  • 串口打印：

这里写图片描述

七、后记；

  • 欢迎加群上车畅谈技术，老司机带你走，少走弯路：434878850（点击加群）

  • 本博文的硬件购买地址，仅供参考：1883红外遥控一套件

  • 烧录固件 不包含源码：https://download.csdn.net/download/xh870189248/10277209

  • 源码下载付点小费： http://www.demodashi.com/demo/12613.html
