文章目录

一、前言

听到 SmartConfig这个单词，字义上就是智能配置，但是我们电子发烧友都是称之为一键配网，

听到Airkiss这个单词就有点意思了。飞吻，象征着速度飞一般的快。

这里写图片描述

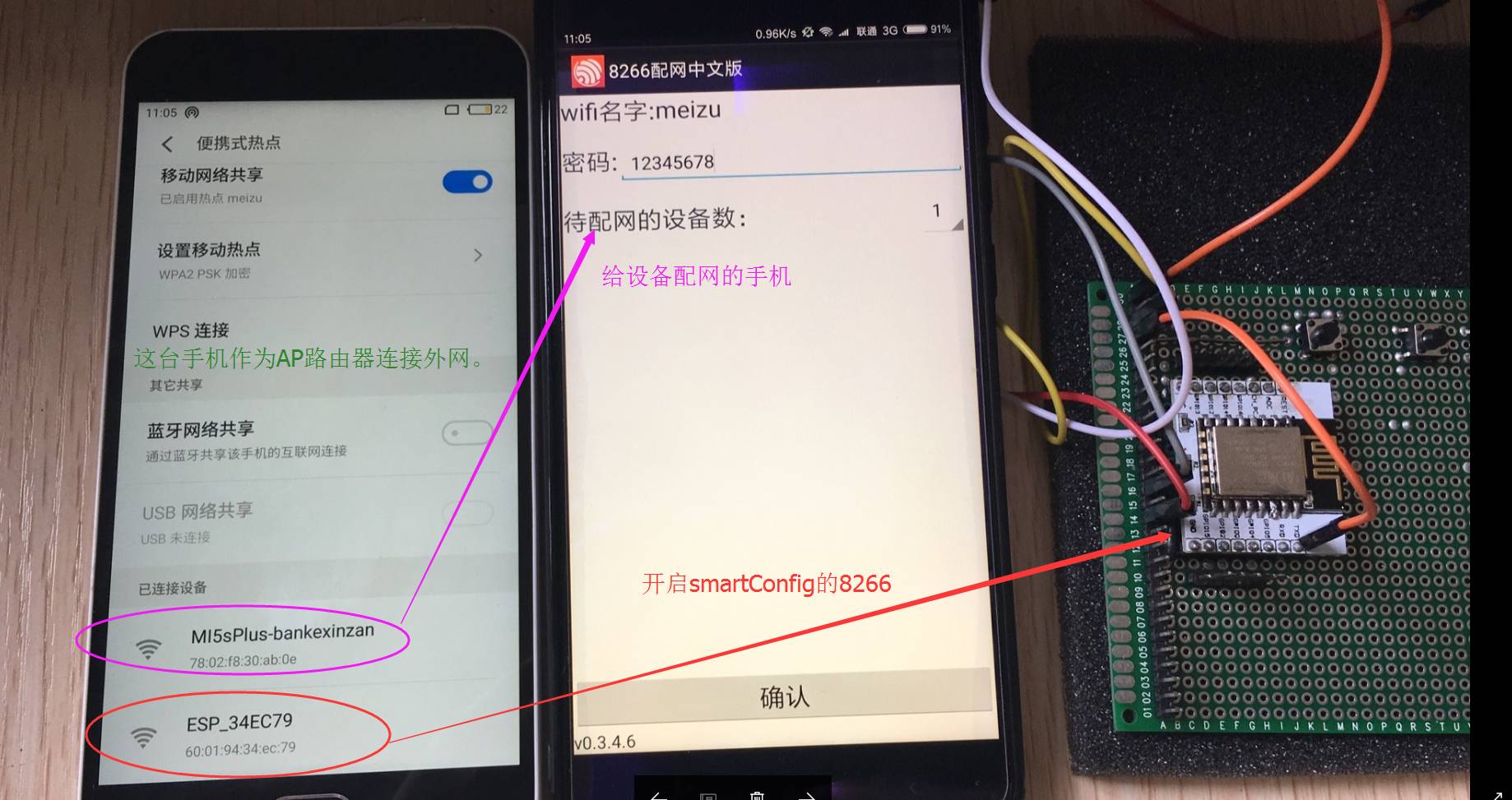

本博文的配网截图：

这里写图片描述

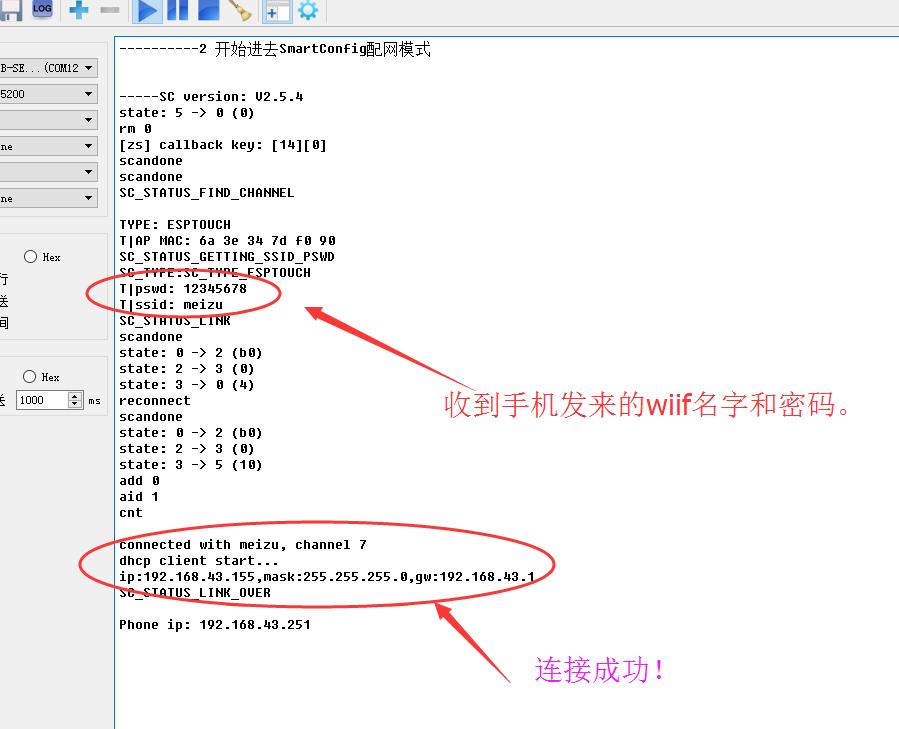

8266串口打印信息：

这里写图片描述

1.1、问题来了。

①、都不懂！SmartConfig和AirKiss是什么东东！

  • 答：大家买智能设备时候都会出现以下界面提示您要输入wifi账号和密码！然后下一步操作搜索，设备成功连接网络成功就可以使用啦！这里就引出了， SmartConfig 和 AirKiss 就是给设备配网的方式，皆为无线操作给设备发wifi名字和密码的方式。

①、既然方式一样，二者有啥不同吗！

  • 答：其实原理都是一样，手机发出广播，这广播里面有WIfi的名字 和密码，也就是接下来设备要接收的广播，以及去连接这个Wifi！ ，其然 ，Airkiss是微信专门为物联网配网开发的，其原理和乐鑫给的SmartConfig一样。如果你没有去集成微信开发环境去给设备配网，大不可去了解airkiss，只需要懂得用SmartConfig配网就好了！

二、原理。

这里我引用微信官网画的一个通俗易懂一张图片。图下的智能插座是要配网的设备，而微信客户端也就是我们的发送端：APP软件 ；

  • 步骤

    • 在APP软件输入将要连接的WIfi的名字和密码。

    • 之后App会空中发网，带有wifi的名字和密码的信息暴露。

    • 智能设备收到信息广播之后，尝试不断去连接，一旦连接成功。就会返回信息给APP通知配网成功！

[外链图片转存失败(img-09BF2Tax-1568028822159)(http://iot.weixin.qq.com/wiki/static/image/7_1-1.png)]

三、走进8266一键配网的SmartConfig。

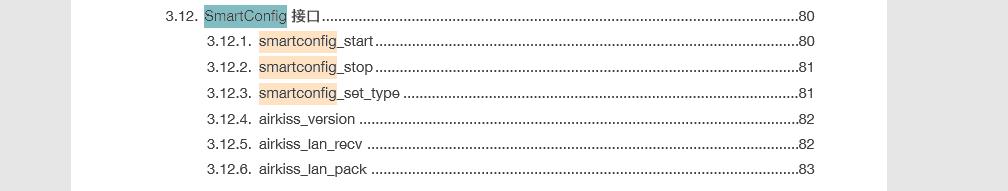

1. 翻开8266的编程SDK手册，看看有哪些已经封装好的接口，如图 ：

这里写图片描述

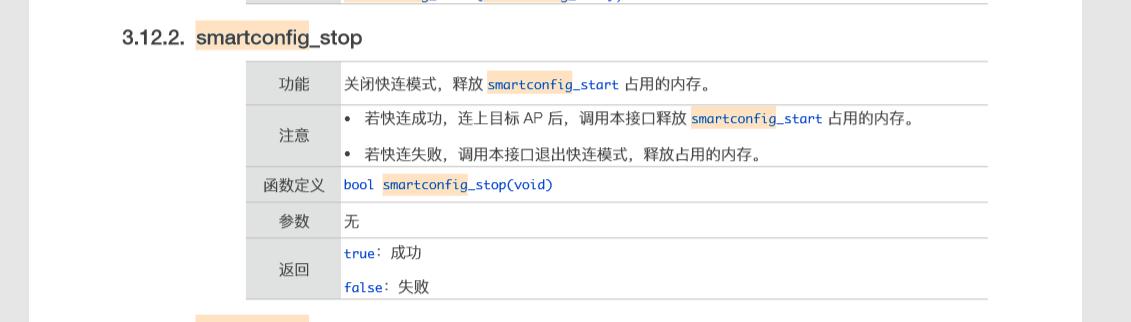

2. 主要的函数方法，如图 ：

[外链图片转存失败(img-FpodYoZm-1568028822160)(https://img-blog.csdn.net/20171130231422074?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQveGg4NzAxODkyNDg=/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)]

这里写图片描述

3. 为了更好展示主要方法，我做个表格，大家可以方便查阅，如下 ：

函数名字函数参数返回值备注
smartconfig_start()sc_callback_t cb：SmartConfig 状态发⽣生改变时，进⼊入回调函数true：成功 ，false：失败开启快连模式，快速连接 ESP8266 Station 到 AP
smartconfig_stop ()SC_TYPE_ESPTOUCH,SC_TYPE_AIRKISS,SC_TYPE_ESPTOUCH_AIRKISStrue：成功 ，false：失败关闭快连模式，释放 smartconfig_start 占⽤用的内存。

三、电路图与代码分析。

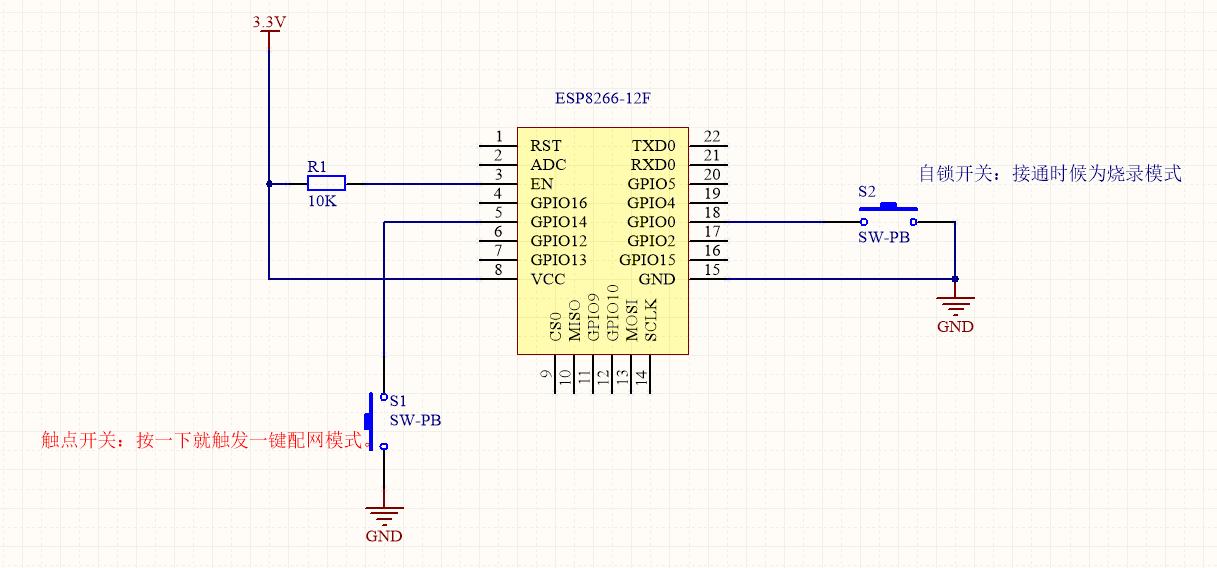

3、1 电路图。

仅仅只是一个按键触发配网模式，这个按键接GPIO14与GND端。

这里写图片描述

3、2 代码分析。

第一步：按键初始化，这里我使用的是机智云SOC方案提炼出来的按键中断初始化 hal_key.h 和 hal_key.c 文件封装。

第二步：按键触发回调的函数 :如下，其中的smartconfig_done是方法回调函数，见第三步骤。


//短按按键函数回调
LOCAL void ICACHE_FLASH_ATTR keyShortPress(void) {

    //配置一键配网类型
	smartconfig_set_type(SC_TYPE_ESPTOUCH);

	//开启station模式
	wifi_set_opmode(STATION_MODE);

	//开始一键配网等待
	smartconfig_start(smartconfig_done);
}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13

第三步： smartconfig_done函数 : 如下

void ICACHE_FLASH_ATTR smartconfig_done(sc_status status, void *pdata) {

switch (status) {

	//连接未开始，请勿在此阶段开始连接。
	case SC_STATUS_WAIT:
		os_printf("SC_STATUS_WAIT
");
		break;

	//发现WIfi信道
	case SC_STATUS_FIND_CHANNEL:
		os_printf("SC_STATUS_FIND_CHANNEL
");
		break;

	//得到wifi名字和密码
	case SC_STATUS_GETTING_SSID_PSWD:
		os_printf("SC_STATUS_GETTING_SSID_PSWD
");
		sc_type *type = pdata;
		if (*type == SC_TYPE_ESPTOUCH) {
			os_printf("SC_TYPE:SC_TYPE_ESPTOUCH
");
		} else {
			os_printf("SC_TYPE:SC_TYPE_AIRKISS
");
		}
		break;

     //已经获取wifi名字与密码在连接路由器
	case SC_STATUS_LINK:
		os_printf("SC_STATUS_LINK
");
		struct station_config *sta_conf = pdata;
		wifi_station_set_config(sta_conf);
		wifi_station_disconnect();
		wifi_station_connect();
		break;

	//成功获取到IP，连接路由完成。
	case SC_STATUS_LINK_OVER:
		if (pdata != NULL) {
		uint8 phone_ip[4] = { 0 };
		os_memcpy(phone_ip, (uint8*) pdata, 4);

		//打印发广播过来的设备IP地址
		os_printf("Phone ip: %d.%d.%d.%d
", phone_ip[0], phone_ip[1],	phone_ip[2], phone_ip[3]);
		}

		//停止配置
		smartconfig_stop();
		break;
	}

}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50

##四、完整代码。


#include "../include/debug.h"
#include "hal_key.h"
#include "../include/uart.h"
#include "ets_sys.h"
#include "osapi.h"
#include "ip_addr.h"
#include "espconn.h"
#include "mem.h"
#include "user_interface.h"
#include "smartconfig.h"
#include "airkiss.h"

//按键定义
#define GPIO_KEY_NUM                            1
#define KEY_0_IO_MUX                            PERIPHS_IO_MUX_MTMS_U
#define KEY_0_IO_NUM                            14
#define KEY_0_IO_FUNC                           FUNC_GPIO14

LOCAL key_typedef_t * singleKey[GPIO_KEY_NUM];
LOCAL keys_typedef_t keys;

LOCAL esp_udp ssdp_udp;
LOCAL struct espconn pssdpudpconn;
LOCAL os_timer_t ssdp_time_serv;

uint8_t lan_buf[200];
uint16_t lan_buf_len;
uint8 udp_sent_cnt = 0;

void ICACHE_FLASH_ATTR smartconfig_done(sc_status status, void *pdata) {

	switch (status) {

	//连接未开始，请勿在此阶段开始连接
	case SC_STATUS_WAIT:
		os_printf("SC_STATUS_WAIT
");
		break;

	//发现信道
	case SC_STATUS_FIND_CHANNEL:
		os_printf("SC_STATUS_FIND_CHANNEL
");
		break;


	//得到wifi名字和密码
	case SC_STATUS_GETTING_SSID_PSWD:
		os_printf("SC_STATUS_GETTING_SSID_PSWD
");
		sc_type *type = pdata;
		if (*type == SC_TYPE_ESPTOUCH) {
			os_printf("SC_TYPE:SC_TYPE_ESPTOUCH
");
		} else {
			os_printf("SC_TYPE:SC_TYPE_AIRKISS
");
		}
		break;

	case SC_STATUS_LINK:
		os_printf("SC_STATUS_LINK
");
		struct station_config *sta_conf = pdata;

		wifi_station_set_config(sta_conf);
		wifi_station_disconnect();
		wifi_station_connect();
		break;

	//成功获取到IP，连接路由完成。
	case SC_STATUS_LINK_OVER:
		os_printf("SC_STATUS_LINK_OVER

");
		if (pdata != NULL) {
			uint8 phone_ip[4] = { 0 };
			os_memcpy(phone_ip, (uint8*) pdata, 4);
			os_printf("Phone ip: %d.%d.%d.%d
", phone_ip[0], phone_ip[1],	phone_ip[2], phone_ip[3]);
		}

		//停止配置
		smartconfig_stop();
		break;
	}

}

//用户自定义 RF_CAL 参数存放在 Flash 的扇区号
uint32 ICACHE_FLASH_ATTR user_rf_cal_sector_set(void) {
	enum flash_size_map size_map = system_get_flash_size_map();
	uint32 rf_cal_sec = 0;

	switch (size_map) {
	case FLASH_SIZE_4M_MAP_256_256:
		rf_cal_sec = 128 - 5;
		break;

	case FLASH_SIZE_8M_MAP_512_512:
		rf_cal_sec = 256 - 5;
		break;

	case FLASH_SIZE_16M_MAP_512_512:
	case FLASH_SIZE_16M_MAP_1024_1024:
		rf_cal_sec = 512 - 5;
		break;

	case FLASH_SIZE_32M_MAP_512_512:
	case FLASH_SIZE_32M_MAP_1024_1024:
		rf_cal_sec = 1024 - 5;
		break;

	default:
		rf_cal_sec = 0;
		break;
	}

	return rf_cal_sec;
}

void ICACHE_FLASH_ATTR user_rf_pre_init(void) {
}

//长按五秒按键回调
LOCAL void ICACHE_FLASH_ATTR keyLongPress(void) {

}

//短按按键回调
LOCAL void ICACHE_FLASH_ATTR keyShortPress(void) {
	os_printf("----------2 开始进去SmartConfig配网模式


-----");
	smartconfig_set_type(SC_TYPE_ESPTOUCH);
	wifi_set_opmode(STATION_MODE);
	smartconfig_start(smartconfig_done);
}

//按键初始化
LOCAL void ICACHE_FLASH_ATTR keyInit(void) {
	singleKey[0] = keyInitOne(KEY_0_IO_NUM, KEY_0_IO_MUX, KEY_0_IO_FUNC,
			keyLongPress, keyShortPress);
	keys.singleKey = singleKey;
	keyParaInit(&keys);
}

void ICACHE_FLASH_ATTR

user_init(void) {
	uart_init(BIT_RATE_115200, BIT_RATE_115200);
	os_printf("SDK version:%s
", system_get_sdk_version());
	os_printf("----------BIT_RATE_115200


-----");
	keyInit();
}


  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109
  • 110
  • 111
  • 112
  • 113
  • 114
  • 115
  • 116
  • 117
  • 118
  • 119
  • 120
  • 121
  • 122
  • 123
  • 124
  • 125
  • 126
  • 127
  • 128
  • 129
  • 130
  • 131
  • 132
  • 133
  • 134
  • 135
  • 136
  • 137
  • 138
  • 139
  • 140
  • 141
  • 142
  • 143
  • 144
  • 145
  • 146

附加：相关调试工具下载。

适配安卓7.0的中文版调试一键配网APK下载： http://download.csdn.net/download/xh870189248/10141647

本博文的8266代码demo下载：http://download.csdn.net/download/xh870189248/10141671

8266教程系列的代码汇总：https://github.com/xuhongv/StudyInEsp8266
