一、了解PWM的原理。
二、8266硬件。
三、电路图。
3.1、电路图。
3.2、代码。
3.2.1 代码思路。

一、了解PWM的原理。

说到PWM，绝对大多数人的第一反应就是方波，一折又一折的，看起来蛮有意思的，哈哈。不过，的确如此。

下面我大概地讲下PWM调光的原理。

一般的，涉及到调光的亮度，大家都是想着用改变其通过其的驱动电流大小来改变亮度大小，的确如此，电流越小，那么其的亮度就越暗；反而，电流越大，亮度越亮。但是，不要超过最大电流，在额定电流±5%为好，小心您的灯会被烧坏。
电阻调光时候，不知道大家有没有发现，每当你改变电阻大小，通过灯的电流都是瞬间改变的，所以您是无法想要你特定的亮度。
而PWM调光是通过啥来调节灯的亮度呢？其实也是驱动电流大小。我们可以通过一个控制电压来惯性的成比例地控制LED的驱动电流来控制亮度，与上文说的方波就是一样的道理，占空比越大，亮度越暗。

所以，一句话：发射光的特性要随着驱动电流的大小改变而改变，而PWM就是有比例地控制电压来控制电流，从而稳定性地、平滑地控制驱动电流来控制灯的亮度。

二、8266硬件。

下面是8266的SDK文档提到的PWM( 文档下载请在左边加群，或留言咨询)：

PWM

下面是要弄实验一盏灯的原理图：

这里写图片描述

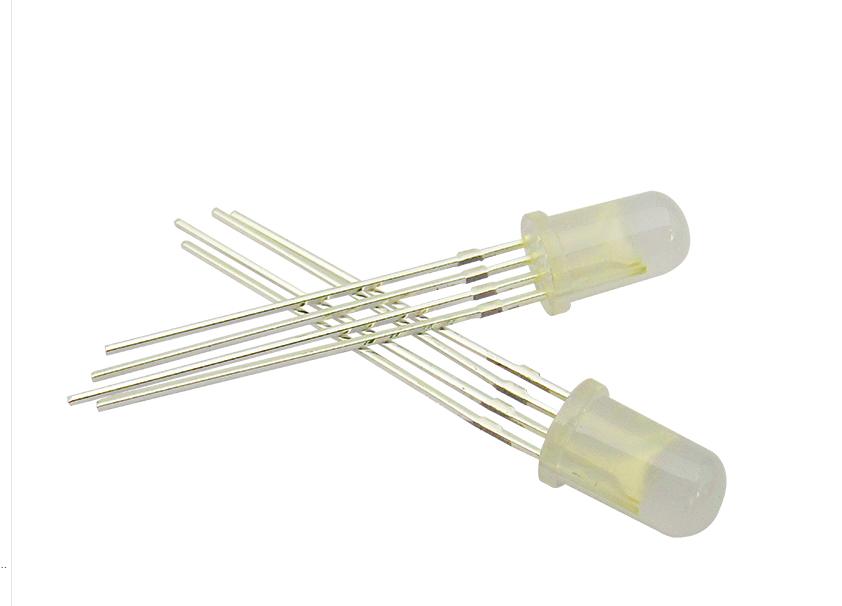

实物图，某淘宝链接仅做介绍：

这里写图片描述

下面我弄的亮度变化的一盏灯变化过程（纯手写，字有点模糊，莫怪莫怪！）：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ySEspeqD-1572071188488)(https://img-blog.csdn.net/20171011164246141?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQveGg4NzAxODkyNDg=/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)]

三、电路图。

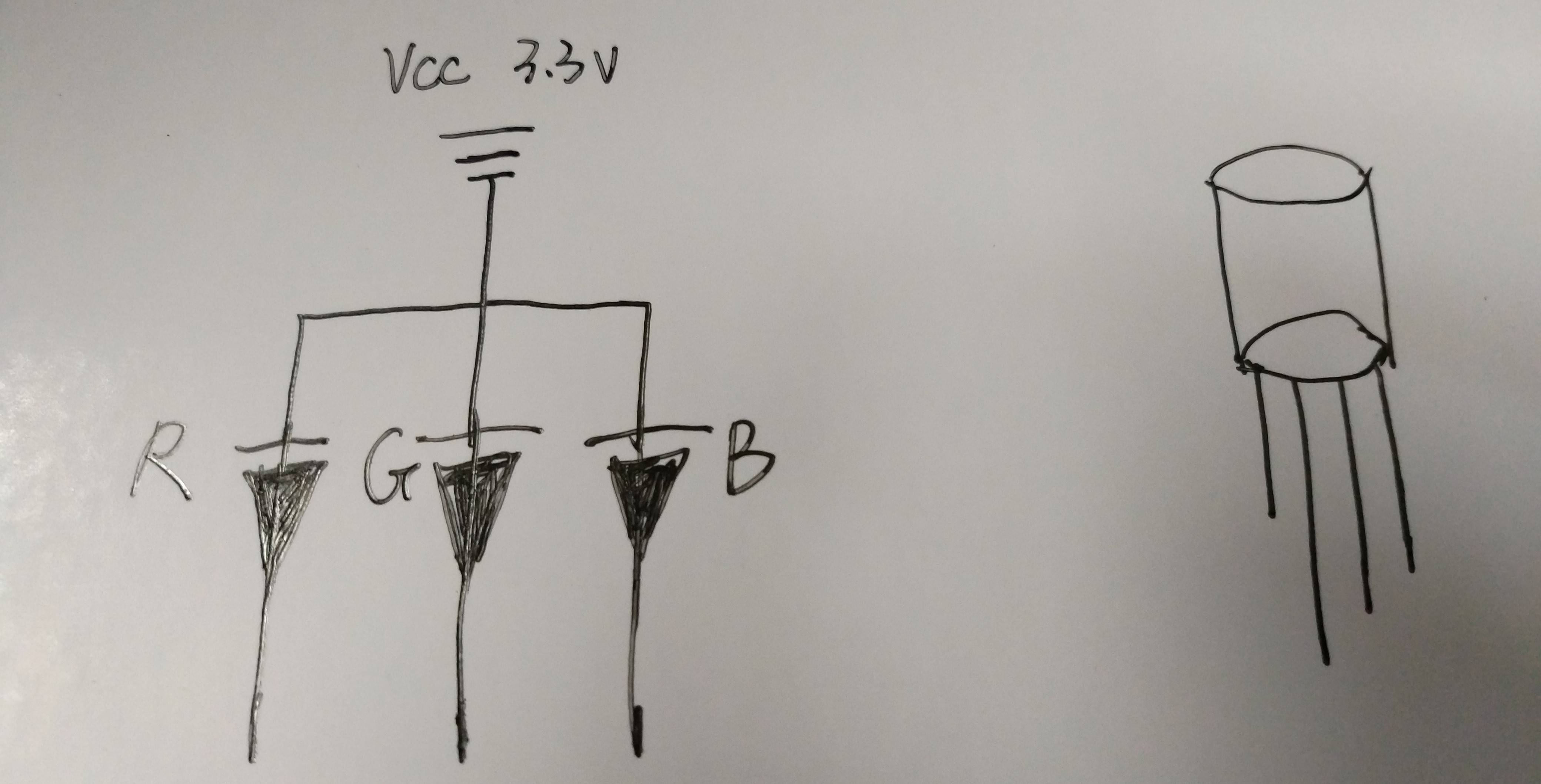

3.1、电路图。

这里写图片描述

3.2、代码。

3.2.1 代码思路。

1、初始化pwm（周期，占空比，3通道数）。

 uint32 pwm_duty_init[3]={0};

 //初始化 PWM，1000周期,pwm_duty_init占空比,3通道数
 uint32 io_info[][3]={{PERIPHS_IO_MUX_MTDI_U,FUNC_GPIO12,12}{PERIPHS_IO_MUX_MTCK_U,FUNC_GPIO13,13},{PERIPHS_IO_MUX_MTDO_U,FUNC_GPIO15,15},};

 //开始初始化
 pwm_init(1000,pwm_duty_init,3,io_info);

1
2
3
4
5
6
7
8

2、为了明显看到效果：我用定时器不断循环。

    //定义定时器
    os_timer_t timer;

    //定时器使能
    os_timer_disarm(&timer);

    //定时器回调函数，我把回调函数设置为 display（）
	os_timer_setfn(&timer,display,NULL);

    //定时器开始，1000表示每1s执行一次，1就是不断循环，0表示仅仅执行一次。
	os_timer_arm(&timer,1000,1);
1
2
3
4
5
6
7
8
9
10
11

3、回调函数的display()。

uint32 duty=0;
void ICACHE_FLASH_ATTR display(void *arg)
{
	for(y=0;y<3;y++)
	{
		for(z=0;z<12;z++)
		{
			duty=z*2000;
			type=y;

			//设置 PWM 某个通道信号的占空比, duty 占空比的值, type当前要设置的PWM通道
			pwm_set_duty(duty,type);

            //设置完成后，需要调用 pwm_start,PWM 开始
			pwm_start();

		}
	}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

国际案列（demo）：https://github.com/xuhongv/StudyInEsp8266/tree/master/5_PWM_LED
