一、前言；

•    最近在我的技术群里看到蛮多人要求我出个开发板，好吧！那我抽个时间和群里的管理员出个开发板，带领大家去学习这个物联网黑马芯片esp8266的详细教程，当然是个人组织的，会方方面面介绍怎么入门，进阶，怎么学习网络协议栈，更好地开发自己的产品或者大学生比赛用到！当然了，最终还是会提到怎么接入阿里智能京东微联这些大平台！

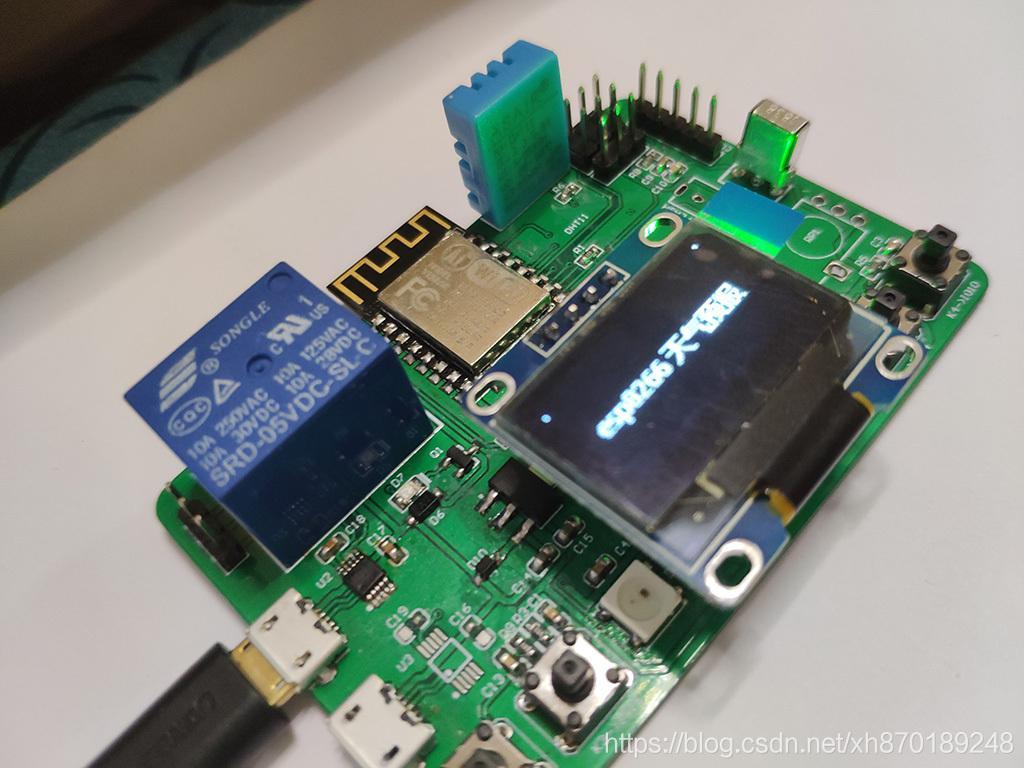

•     今天有幸整理下esp8266 使用IIC总线驱动 0.96寸的OLED显示屏，在之前的原生乐鑫SDK高级使用之封装Post与Get请求云端，拿到“天气预报信息”，我提到可以拿到信息之后，可以显示在显示屏上面，现在我准备开源这个步骤和代码，至于怎么解析json数据，大家可以去看看我另外一篇博客esp8266解析CJSON，之后显示加载出来就可以了！

二、esp8266的iic接口？

•     esp8266没有硬件iic接口，都是软件模拟出来的！而且ESP8266 ⽬目前提供作为 I2C 主设备的接⼝口，可以对其他 I2C 从设备（例如⼤大多数数字传感器）进⾏行控制与读写。

总的来说，官方对此有说明如下：

1. 同时，芯⽚片内部提供上拉电阻，以节省外部的上拉电阻。
2. ESP8266 作为 I2C 主机的 SDA 与 SCL 线波形由 GPIO 模拟产⽣生，在 SCL 的上升沿之后 SDA 取数。SCL⾼高低电平各保持 5us，因此 I2C 时钟频率约为 100KHz。
3. 每个 GPIO 管脚内部都可以配置为开漏模式（open-drain)，从⽽而可以灵活的将 GPIO ⼝口⽤用作 I2C data 或 clock 功能。

三、如何显示中文文字在显示屏？

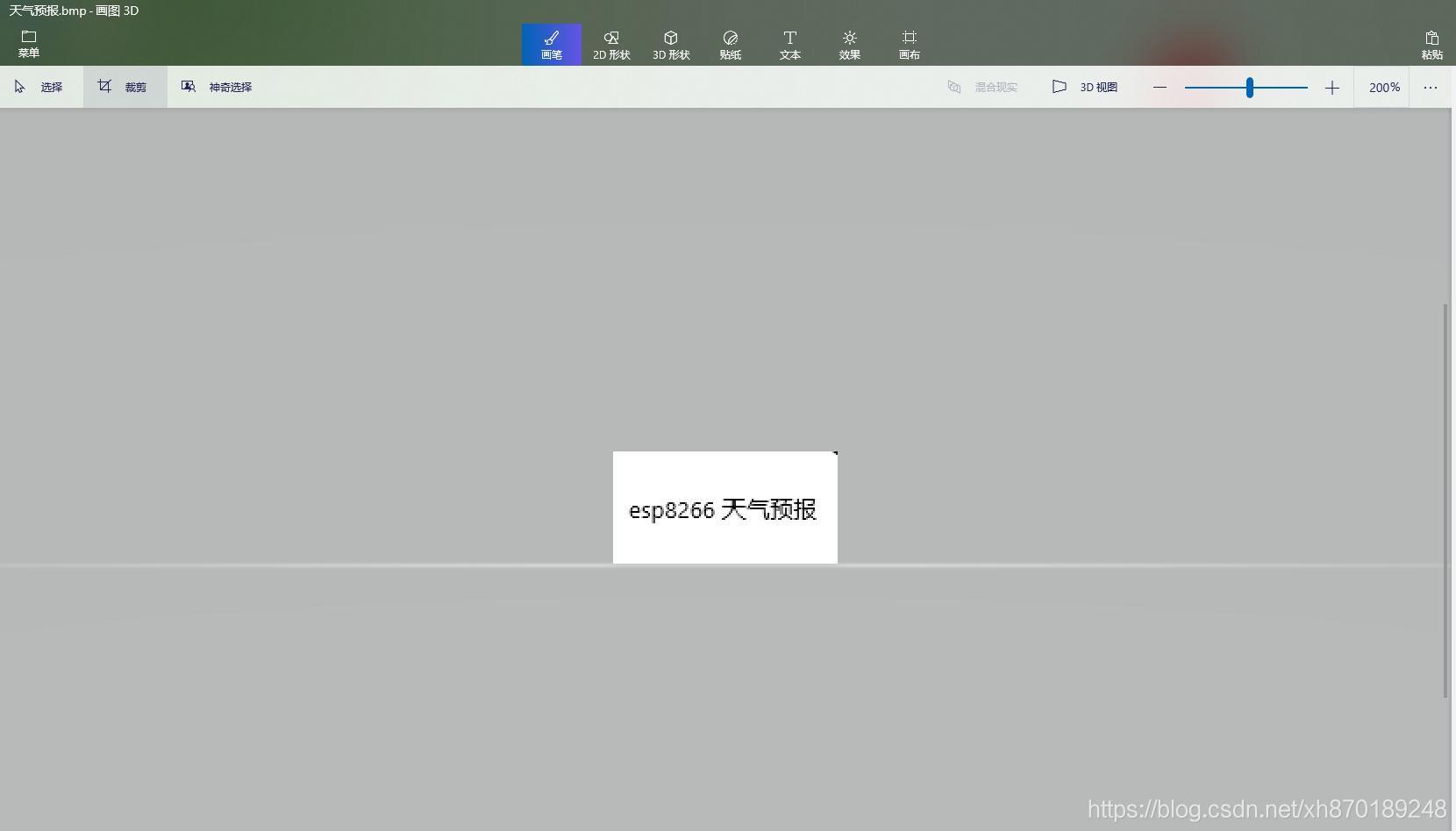

• 第一步：这个步骤相信大家都清楚，首先要取模，我这里先从Windows系统新建一个.bmp格式的图片，注意文件像素大小是128*64，因为我们的oled像素就是这个！

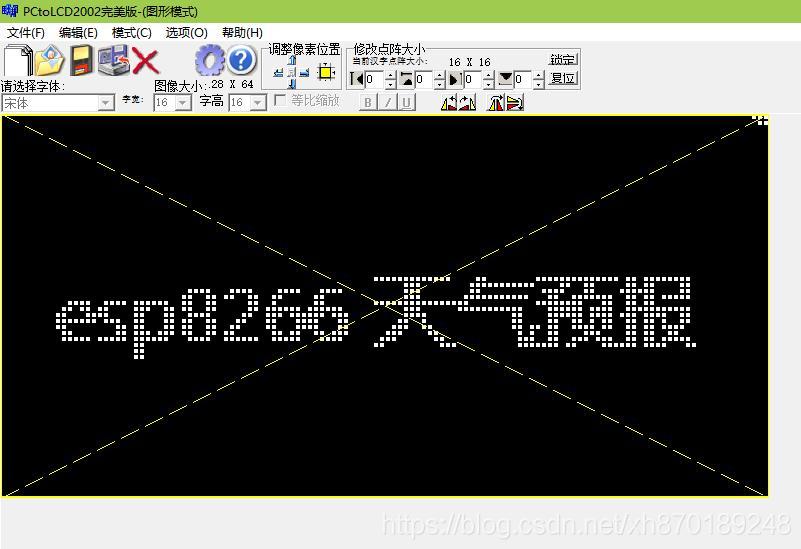

• 第二步：打开取模软件小工具，我这里使用的是PCtoLCD2002，打开一个文件，选择我们上面的.bmp文件。如图：

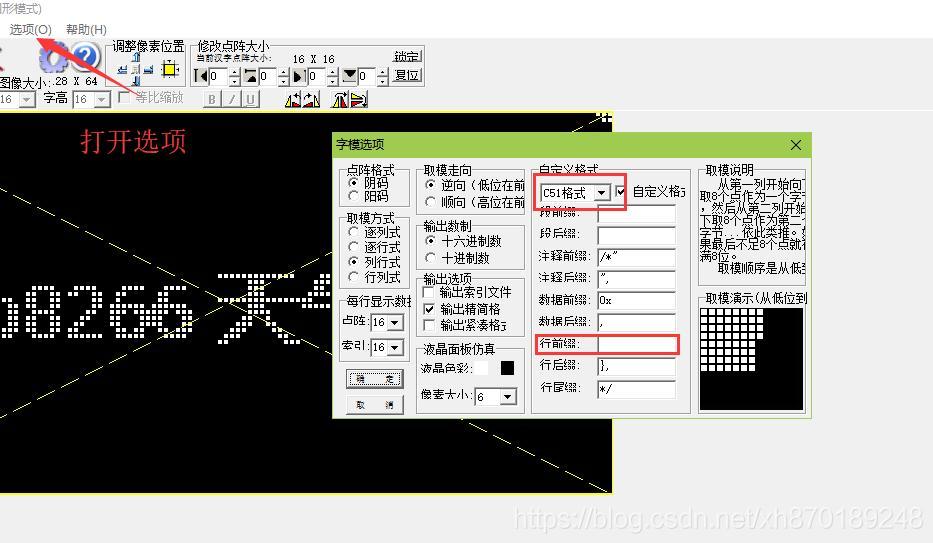

• 第三步：注意保存的取模数据的格式，选项如下：

• 第四步：在软件下面有个生成字模，然后我们保存为.txt文档，后面代码工程会用到！

四、修改工程

• 我分享的工程代码是弄好了字模数组的，大家只要修改下即可，在bmp.h头文件下面的BMP[]数组，您只需要替换为您的字模即可！注意数组格式！！

• 下面贴下部分代码：

void user_init(void) {

	i2c_master_gpio_init();
	OLED_Init(); //oled初始化
	OLED_ShowStr(0, 3, "System Start", 2); //显示System Start

	//	显示延时10秒
	os_delay_us(60000);
	os_delay_us(60000);
	os_delay_us(60000);
	os_delay_us(60000);
	os_delay_us(60000);
	os_delay_us(60000);
	os_delay_us(60000);
	os_delay_us(60000);
	os_delay_us(60000);
	os_delay_us(60000);
	//	清屏
	OLED_CLS();
	//	显示位图，自左上角0,0，位置分辨率点起，至第128个分辨率点、第8行的右下角，显示图片“esp8266 天气预报”的位图数据
	OLED_DrawBMP(0, 0, 128, 8, BMP);

}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

• 因为是软件模拟出来的，所以，可以任意修改为你想要的gpio口，我都为您宏定义好了！您只需要在i2c_master.h头文件重新修改即可！注意下管脚对应的寄存器哈！下面是我自己的定义！

#define I2C_MASTER_SDA_MUX PERIPHS_IO_MUX_GPIO4_U
#define I2C_MASTER_SCL_MUX PERIPHS_IO_MUX_GPIO5_U
#define I2C_MASTER_SDA_GPIO 4
#define I2C_MASTER_SCL_GPIO 5
#define I2C_MASTER_SDA_FUNC FUNC_GPIO4
#define I2C_MASTER_SCL_FUNC FUNC_GPIO5
1
2
3
4
5
6

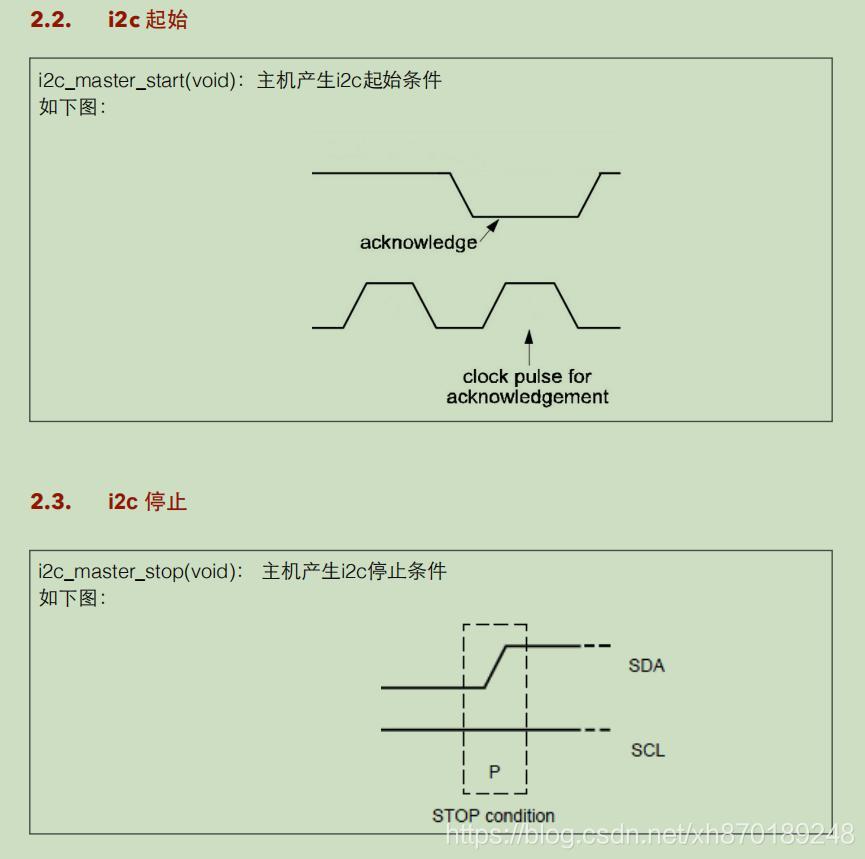

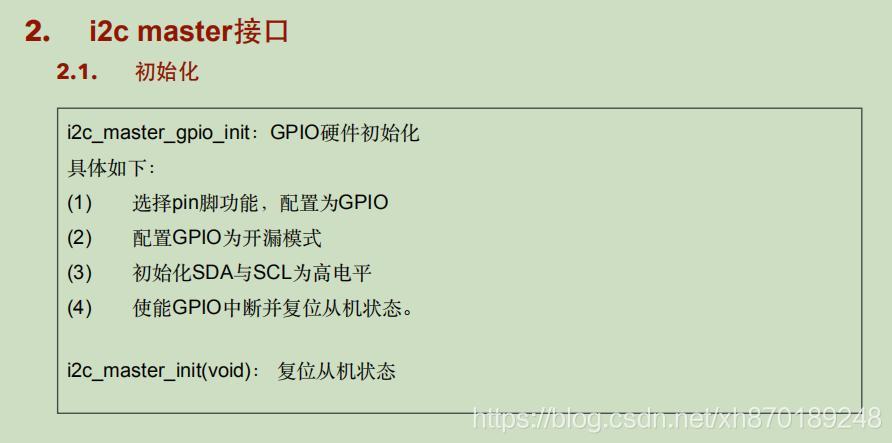

五、一些必要的函数说明！
