一、前言；

     在人生的道路上，有很多十字路口，而最重要的，可能就那么一两条 。 这个是我最近看的《老师，好》电影里面一个经典台词。当第二次被邀请到乐鑫工作，我内心是热血狂澜的。但由于所处环境的和个人的本身原因，不得不放弃这个邀请。既然放弃了这个念头，那么就要好好地做好当前的工作，到人生后某一天想起，我也有信心勇气说起不负当年的决定。

     当身边都是优秀的人，你也不得不被感染！他们接受新事物快，动手能力强，基础扎实，善于思考！大公司小公司都是需要这样的人才，所以为什么招聘高学历的人！qq群的大多数人的提问，让我不得不反思当前一个问题：不善于思考，这是个从小灌输的学习思想！如何去解决技术问题？ 就拿我的qq群里面的群友来说，喜欢一上来就拿着工程去跑，比较多的问题是：编译失败，跑不通，连接服务器不成功！这类问题一般是对基础不扎实！

     “前人种树后人乘凉”，我在 GitHub 或者这博客里面，放了很多的代码，里面的案列都是我亲手跑通才放上去的，这就是前人种树！但是 后人乘凉 ，需要你一个健全的人，一个可以把基本环境搭建好，把每个SDK版本的区别总体认识，最基础的是要有单片机入门基础！

     总的来说，劝告那些在校大学生或者已就业的朋友，在开发单片机不管遇到什么问题，第一时间，看芯片log打印信息分析，此log绝大部分可以分析出处于什么问题才会这样的现象！包括我接触的 JavaScript 小程序、Android开发app，php服务器对接天猫精灵，都是喜欢打 log ，不断调试思考哪里问题！这都是作为一个标准程序员的技能！

     最后说一句，以后大家提问题，一定要说明当前的硬件环境，sdk版本，代码截图，现象说明，日志打印信息！提问语气友好！不管在哪里，这样的提问方式，绝对让对方感到你虚心好学的态度。

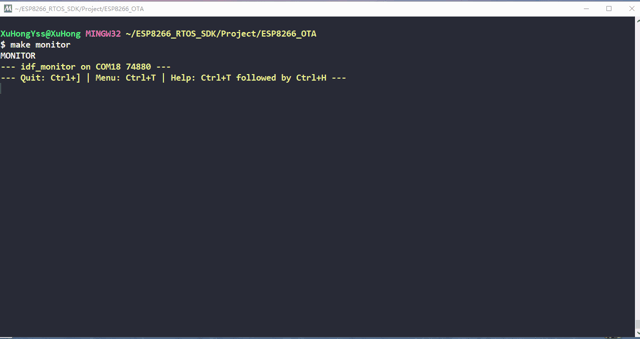

在这里插入图片描述

二、认识 flash 分布；

     以下的讨论都是基于 支持 ota 分区来说的，并非single factory app；

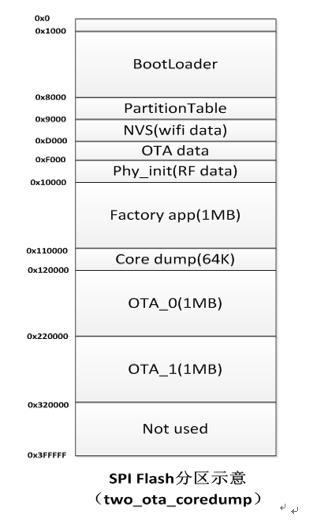

     在 3.0的版本，esp32和esp8266的内存分布都是一样的，就拿我们的esp8266-12f模块来说，如下图片，我们一层层说下（全部手写，非翻译而来）：

  1. 前面已经说到了 NVS是乐鑫自研的类似数据库的存储机制的 flash 操作技术，其位置大家在下面都可以看到了！
  2. PartitionTable 是分区表，字面意思是 每个用户编写的应用程序的位置定义。
  3. pyh_init就是 rf射频相关的了！
  4. coredump 是程序跑飞异常时候保存log信息的位置，这个在esp32有提到怎么使用，目前在 esp8266 是没提到的；
  5. ota-0 和 ota-1 大家都应该看的懂了就是升级后的2个程序存储位置。
  6. factory app 就是初次烧录的用户程序的位置了！
  7. not use就是并没使用的部分，大家可以在这里存储自己的东西，比如字库！

在这里插入图片描述

     还有另外几点我需要补充的是：

  • 这个分区并不是一味不变的，大家可以自定义的。换句话说，我可以自定义存储位置以及其存储大小，一般对于初学者来说别修改，否则会让你的程序跑不起来的！默认的采用分区文件是在：ESP8266_RTOS_SDK/components/partition_table/partitions_two_ota.csv

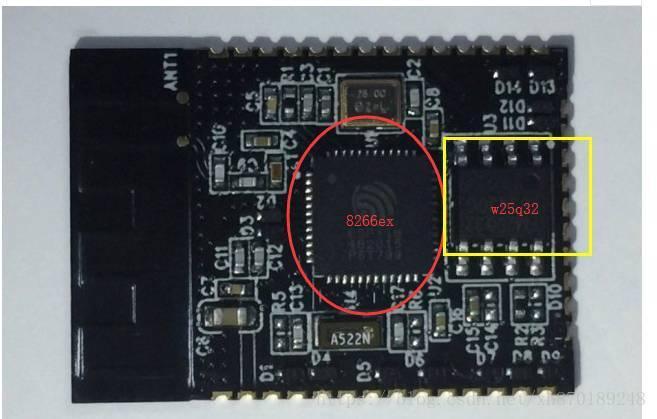

  • 这个存储的地方在哪里的呢？当有人问你的时候，别说存储在 esp8266芯片里面的，其实是在 它接的一个 flash 芯片上的，比如下面的 25q32 ；

  • not use部分的存储可以在代码读取出来，同样地，我们也可以通过 espTools 提供的工具把 数据转存为 NVS 数据格式存储在 NVS 位置，这个我以后会提到！

在这里插入图片描述

三、配置好远程固件下载的信息；

第一步：拷贝一份官方示范到自己的文件夹；

     为什么要拷贝一份官方示范？因为我不喜欢动官方的源码，一方面为了对比自己后面修改的代码，二是可以直接pull官方最新的代码不发生冲突！这是我个人习惯！或者你直接进去其文件夹配置就好了，我的是基于 rtos3.1版本的，其路径是：

..ESP8266_RTOS_SDKexamplessystemota

  • 1

第二步：切进去修改远程的文件配置等；

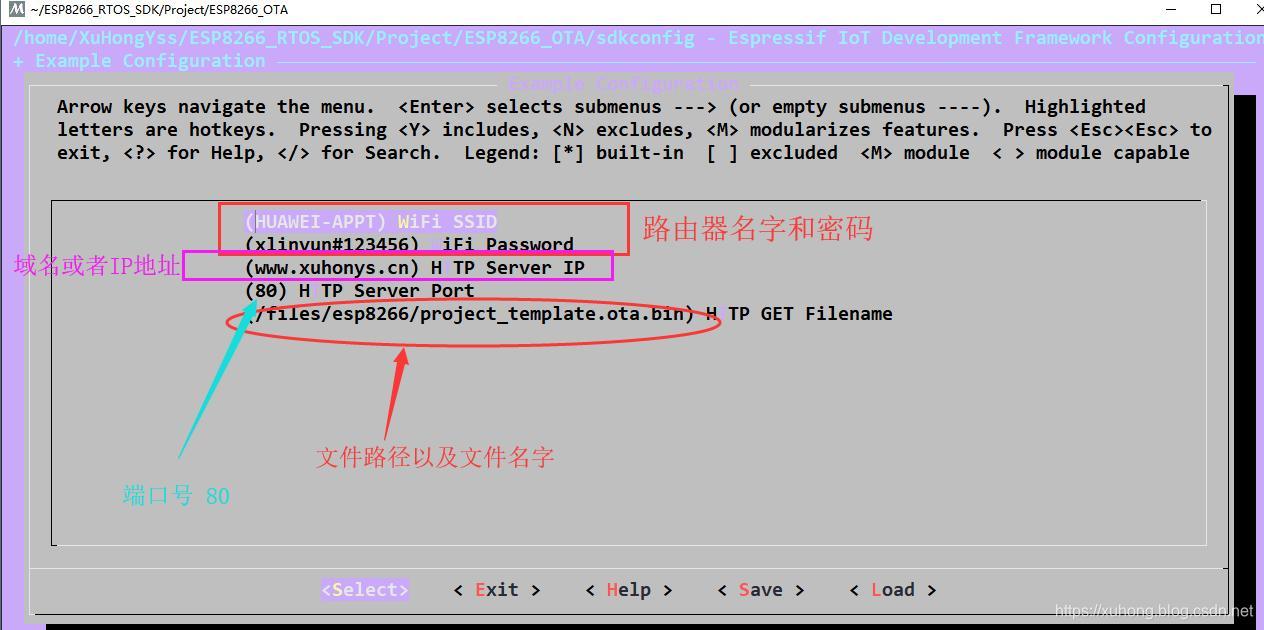

     切进去后 make menuconfig , 找到 Example Configuration，其每项如下所示，具体输入看实际而定！

     注意：如果你是直接使用官网的代码，下面的服务器地址只能是ip地址，如果你是用我下面提供的，必须是域名哈！

在这里插入图片描述

四、配置好芯片信息；

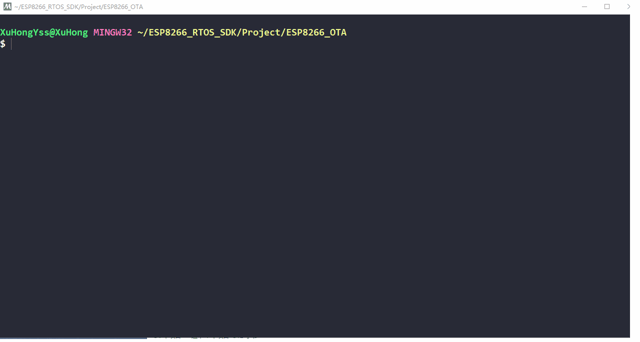

     esp8266 的ota 不管在 哪个 SDK 版本，都是需要配置芯片信息的，3.0版本之前是在Makefile文件配置，但是 3.0 之后是在 shell 窗口打开make menuconfig 配置的！操作如下动态图所示：

 -->Partition Table
    --> Partition Table (选择第二个表示支持ota，采用默认的分区)
      --> Partition Table Offset set （输入0x8000就是上面说的分区表位置）

  • 1
  • 2
  • 3

在这里插入图片描述

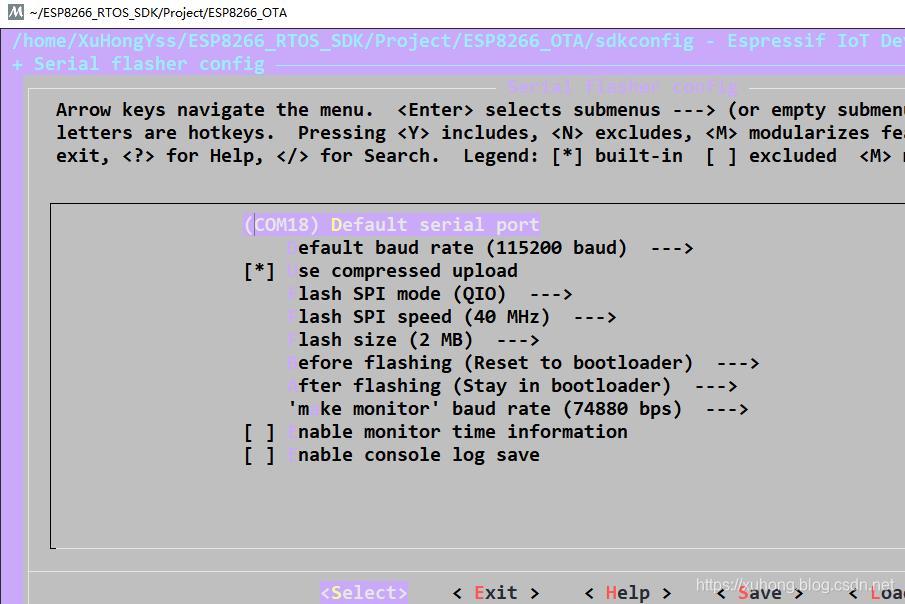

  • 注意看我的 烧录配置，尤其注意flash设置为 2MB ！

在这里插入图片描述

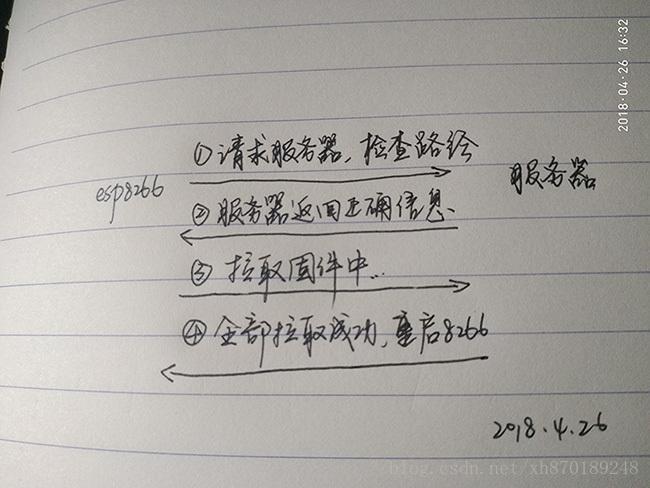

五、升级过程概述；

     这部分没啥好讲的，和 2.0 那些代码过程都是一样的！下面贴出我之前写的 一个博文链接，可以加深理解其过程：http://iyenn.com/rec/1645481.html

在这里插入图片描述

六、部分代码概述；

  • 为了区分其固件版本，我加了一个宏表示当前版本定义，下面表示是 1.0 版本 ：
#define  FW   "V1.0"

  • 1
  • 在官网的基础上，我并没修改什么代码，仅仅加了下面的dns解析我们的域名：

static int connect_to_http_server()
{
    ESP_LOGI(TAG, "Server IP: %s Server Port:%d", EXAMPLE_SERVER_IP, EXAMPLE_SERVER_PORT);
    int ret;
    struct addrinfo hints, *addr_list, *cur;
    struct sockaddr_in serverAddr;

    memset(&hints, 0, sizeof(hints));
    hints.ai_family = AF_UNSPEC; // Allow IPv4 or IPv6
    hints.ai_flags = 0;
    hints.ai_protocol = 0;
    hints.ai_socktype = SOCK_STREAM;

    //域名解析得到ip地址
    ret = getaddrinfo(EXAMPLE_SERVER_IP, NULL, &hints, &addr_list);

    if (ret != 0)
    {
        printf("DNS parsing failed!
");
        return -1;
    }

    for (cur = addr_list; cur != NULL; cur = cur->ai_next)
    {
        char ip[128];
        inet_ntop(AF_INET, &(((struct sockaddr_in *)cur->ai_addr)->sin_addr), ip, 128);
        printf("DNS IP: %s
", ip);
        socket_id = socket(AF_INET, SOCK_STREAM, 0); // 创建套接字描述符
        if (socket_id < 0)
        {
            ret = -1;
            printf("socket created failed!
");
            continue;
        }
        bzero(&serverAddr, sizeof(struct sockaddr_in)); // 清零
        serverAddr.sin_family = AF_INET;
        //这个是设置ip地址
        serverAddr.sin_addr.s_addr = inet_addr((const char *)ip);
        //serverAddr.sin_addr.s_addr = inet_addr((const char*)("192.168.1.124"));
        serverAddr.sin_port = htons(EXAMPLE_SERVER_PORT);

        if (connect(socket_id, (struct sockaddr *)&serverAddr, sizeof(serverAddr)) == 0)
        {
            printf("connect server success!
");
            ret = 0;
            break;
        }else  {
            printf("error = %d
", errno); // #define EHOSTUNREACH 113 // No route to host 无法路由到主机
        }
        close(socket_id);
        ret = -1;
    }
    if (cur == NULL)
        ret = -1;
    freeaddrinfo(addr_list);
    return ret;
}


  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 我们在程序入口加如打印当前的版本：
    //打印版本
    ESP_LOGI(TAG, "Version : %s", FW);

  • 1
  • 2

七、其他；

7.1 注意事项；

  1. 每次手动烧录固件，请先make erase_flash，因为这样可以清除所有的信息，保证程序读取是在 factory app 区域！再烧录make flash ！
  2. 确保你的服务器上的固件地址正常访问，是http 请求访问，不是 https 哈！！！
  3. 为了区分是否正确ota升级，先修改下固件版本，比如v1.1，放去服务器，再修改低版本的通过本地烧录到硬件去。
  4. 放到服务器的固件本地位置是在编译后的 build文件夹下的ota.bin文件哈！
