文章目录

一、前言；

  • 由于乐鑫的MQTT代码工程存在些不足，本博文已根据部分修正部分代码。具体的刨坑链接：

https://github.com/espressif/ESP8266_RTOS_SDK/issues/285 ，修订时间：2018/8/27

  • esp8266的实时系统rtos是后面才出来支持的，其最后的调用也是调用乐鑫提供的API接口，所以，如果你已经玩转了NONOS下的编程，那么移植rtos代码是非常迅捷的，因为你已经对其的API接口非常熟悉，当然了，熟透一款芯片开发，当然不是一天半天的事情，需要长时间的积累。

  • 那么本博文是基于rtos的MQTT协议的实现，优化了官方的代码示范，而且带你走一走MQTT协议的世界。

二、MQTT的常识；

众所周知，MQTT是一种轻捷快速的协议，基于TCP之上，所以为长连接的一种协议，非常适合那些短小消息发送的数据交互的用途，比如APP的推送新闻用途，最常见的用在我们现在物联网领域；毕竟是小且快；

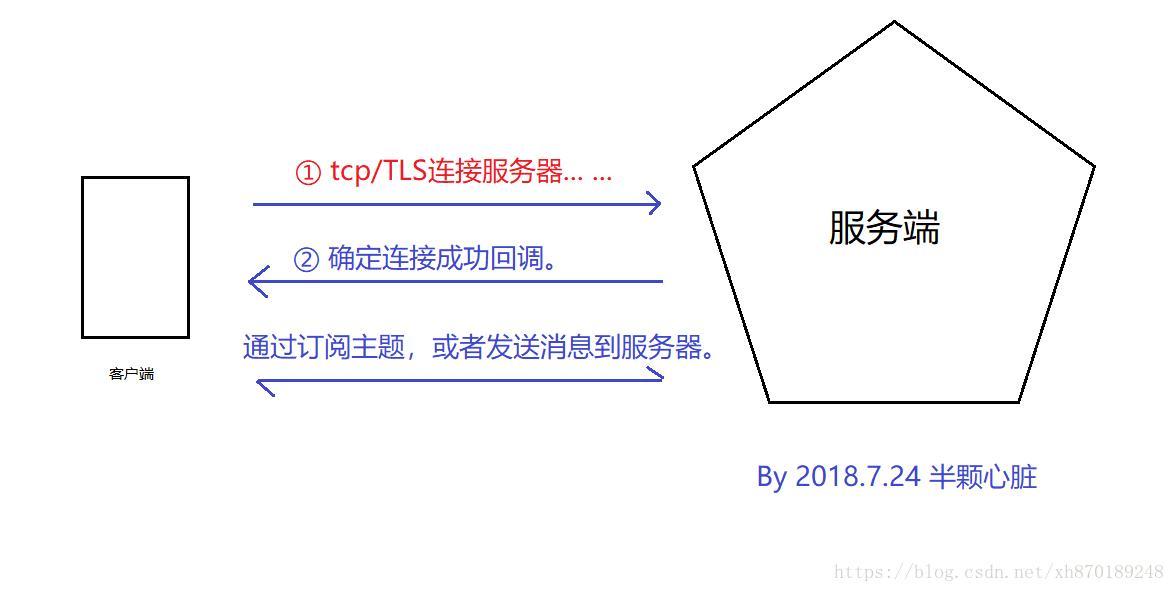

  • 在进行彼此通讯时候，必须确保底层提供了有序、可靠、双向连接的网络连接。比如可以建立TCP/TLS连接。所以基本的通讯如下：

这里写图片描述

  • 那么设备之间怎么样通讯呢？这就涉及到一些术语；要想指定某一个设备收到此条消息，那么就必须根据topic主题来识别，这个是服务器的事情了；下面列下一些常见的专用名词：

①：ClientID

客户端唯一标识，服务端用于关联一个Session。
只能包含这些 大写字母，小写字母 和 数字（0-9a-zA-Z），23个字符以内，同一时间内 Server 和同一个 ClientID 只能保持一个 TCP 连接，再次连接会踢掉前一个连接的客户端。

②：Keep Alive

顾名思义，目的是保持长连接的可靠性，以及双方对彼此是否在线的确认。
客户端在Connect的时候设置 Keep Alive 时长。如果服务端在 1.5 * KeepAlive 时间内没有收到客户端的报文，它必须断开客户端的网络连接。

③：Will

遗嘱，遗愿；遗嘱消息（Will Message）存储在服务端，当网络连接关闭时，服务端必须发布这个遗嘱消息，所以被形象地称之为遗嘱，可用于通知异常断线。

④：retain

0： 服务端不能存储这个消息，也不能移除或替换任何 现存的保留消息 。
1： 服务端必须存储这个应用消息和它的QoS等级，以便它可以被分发给未来的订阅者，所以如果后面未来有客户端订阅了这个主题，那么这个客户端一上线就会收到此消息。

⑤：qos

0： 【最多一次】 没有回复，不需要存储。有可能丢失（网络异常断开，业务层繁忙或者错误） 。
1： 【至少一次】确保消息到达，但消息重复可能会发生。
2： 【只有一次】确保消息到达一次；

⑥：poyload

用来传输用户的数据，最大允许 256MB ，发布的消息的 Payload允许为空。在很多场合下，代表将持久消息（或者遗嘱消息）清空；格式为UTF-8编码；

三、官方核心代码；

  • 乐鑫已经针对rtos移植了eclipse的标准的paho mqtt，在官方的GitHub已经看到了源码：点我查看，这个库非常出名，很多嵌入式的芯片都是移植这个库。

#define MQTT_CLIENT_THREAD_NAME         "mqtt_client_thread"
#define MQTT_CLIENT_THREAD_STACK_WORDS  2048
#define MQTT_CLIENT_THREAD_PRIO         8

LOCAL xTaskHandle mqttc_client_handle;

static void messageArrived(MessageData* data)
{
    printf("Message arrived: %s
", data->message->payload);
}

static void mqtt_client_thread(void* pvParameters)
{
    printf("mqtt client thread starts
");
    MQTTClient client;
    Network network;
    //指定缓存区的大小
    unsigned char sendbuf[80], readbuf[80] = {0};
    int rc = 0, count = 1;
    MQTTPacket_connectData connectData = MQTTPacket_connectData_initializer;
    pvParameters = 0;

    //初始化TCP连接
    NetworkInit(&network);
    //初始化客户端，注意后面都是发送和接收数据的缓存区，一定要加大这个缓存区的大小；否则后面发送不成功！
    MQTTClientInit(&client, &network, 30000, sendbuf, sizeof(sendbuf), readbuf, sizeof(readbuf));

    char* address = MQTT_BROKER;
    //底层的TCP开始连接
    if ((rc = NetworkConnect(&network, address, MQTT_PORT)) != 0) {
        printf("Return code from network connect is %d
", rc);
    }

//后天任务：如果这个不成功执行，就不会自动进去回调方法：messageArrived；
#if defined(MQTT_TASK)

    if ((rc = MQTTStartTask(&client)) != pdPASS) {
        printf("Return code from start tasks is %d
", rc);
    } else {
        printf("Use MQTTStartTask
");
    }

#endif

    //定义mqtt版本：  3 = 3.1 ， 4 = 3.1.1
    connectData.MQTTVersion = 3;
    //定义客户端ID(必须唯一)： 大伙们可以定义mac地址作为ID
	connectData.clientID.cstring = "ESP8266_sample";
	//定义连接的账户名，这个根据服务器的选型来弄；【可有可无】
    connectData.username.cstring= "admin";
    //定义连接的账户名密码，这个根据服务器的选型来弄；【可有可无】
    connectData.password.cstring="admin123456";
    //定义连接心跳；
    connectData.keepAliveInterval = 40;
    //清楚会话
    connectData.cleansession = true;

    //连接MQTT服务器
    if ((rc = MQTTConnect(&client, &connectData)) != 0) {
        printf("Return code from MQTT connect is %d
", rc);
    } else {
        printf("MQTT Connected
");
    }

    //订阅主题 MQTTSubscribe --->【ESP8266/sample/pub】
    if ((rc = MQTTSubscribe(&client, "ESP8266/sample/pub", 2, messageArrived)) != 0) {
        printf("Return code from MQTT subscribe is %d
", rc);
    } else {
        printf("fuck MQTT subscribe to topic "ESP8266/sample/pub"
");
    }

    //死循环，时隔一秒发送一则消息
	while (count++) {
        //初始化一则消息结构体
		MQTTMessage message;
		char payload[80];
		message.qos = QOS2;
		message.retained = 0;
		message.payload = payload;
		sprintf(payload,
				"{"uuid":"dsaasdad22","token":"saddsa412","ver":1.0,"statusCode":0,"skill":%d}",
				count);
		message.payloadlen = strlen(payload);

		printf("MQTT publish to payloadlen :%s
", 	message.payload);

		if ((rc = MQTTPublish(&client, "ESP8266/sample/pub", &message)) != 0) {
			printf("Return code from MQTT publish is %d
", rc);
		} else {
			printf(
					"MQTT publish topic "ESP8266/sample/pub", message number is %d
",
					count);
		}

		vTaskDelay(1000 / portTICK_RATE_MS);  //send every 1 seconds
	}

    printf("mqtt_client_thread going to be deleted
");
    vTaskDelete(NULL);
    return;
}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102

四、二次修改完善断开连接；

  • 这个库和乐鑫自己做的那份NONOS代码不一样，这个是不会自动重连服务器的，假如你的路由器突然没了外网，导致这个连接不成功，那么就会永远发布不了消息；所以优化如下，代码略多，主要原理：

1、通过判断是否发布消息成功的标志，是否重新连接服务器和订阅主题；

2、 如果把发布消息的任务独立开来，就相当于开启了新的线程，我看了一些高质量的代码，都是创建一则消息队列，处于阻塞等待，直到有消息要发布，则在此死循环内发布，如果不发布，那么重新连接则发布；

3、连接和订阅主题的代码都是在死循环内的，但是初始化客户端的代码千万别在死循环内，因为这个初始化相当于开辟了内存，会占据内存，多次了连接了 ，就相当于开辟多个内存了！


static void Task_MqttClient_Connect(void* pvParameters) {

	bool isNeedQueue = true;

	Network network;
	unsigned char sendbuf[2048], readbuf[2048] = { 0 };
	int rc = 0, count = 0;
	MQTTPacket_connectData connectData = MQTTPacket_connectData_initializer;
	pvParameters = 0;
	NetworkInit(&network);
	MQTTClientInit(&client, &network, 30000, sendbuf, sizeof(sendbuf), readbuf,
			sizeof(readbuf));

    //！！！！！不要把初始化放在里面
	for (;;) {

        //判断是否已经获取了路由器分配的IP
		while (wifi_station_get_connect_status() != STATION_GOT_IP) {
			vTaskDelay(1000 / portTICK_RATE_MS);
		}

		char* address = MQTT_SERVICE;
		connectData.MQTTVersion = 3;
		connectData.clientID.cstring = checkTopic;
		connectData.username.cstring = MQTT_USER_NAME;
		connectData.password.cstring = MQTT_USER_PAW;
		connectData.keepAliveInterval = 40;
		connectData.cleansession = true;

		if ((rc = NetworkConnect(&network, address, MQTT_PORT)) != 0) {
			printf("MClouds NetworkConnect connect is %d
", rc);
		}

		if ((rc = MQTTStartTask(&client)) != pdPASS) {
			printf("Return code from start tasks is %d
", rc);
		} else {
			printf("Use MQTTStartTask
");
		}

		if ((rc = MQTTConnect(&client, &connectData)) != 0) {
			printf("[SY] MClouds connect is %d
", rc);
			network.disconnect(&network);
			vTaskDelay(1000 / portTICK_RATE_MS);
		}

		if ((rc = MQTTSubscribe(&client, subTopic, QOS0, MessageArrived))
				!= 0) {
			printf("[SY] MClouds sub fail is %d
", rc);
			network.disconnect(&network);
			vTaskDelay(1000 / portTICK_RATE_MS);
		}

		printf("MQTT subscribe to topic -> %s
", subTopic);
		xQueueReset(MqttMessageQueueHandler);

		while (1) {

			char payload[2048];

			struct esp_mqtt_msg_type *pMsg;
			printf("MqttMessageQueueHandler waitting ..
");

			//阻塞等待
			xQueueReceive(MqttMessageQueueHandler, &pMsg, portMAX_DELAY);
			sprintf(payload, "%s", pMsg->allData);
			//printf("MQTT  publish payload: %s
", payload);
			os_printf(" [SY] 1 MQTT get freeHeap: %d
",system_get_free_heap_size());


			MQTTMessage message;
			message.qos = QOS0;
			message.retained = false;
			message.payload = (void*) payload;
			message.payloadlen = strlen(payload) + 1;

			if ((rc = MQTTPublish(&client, pubTopic, &message)) != 0) {
				printf("Return code from MQTT publish is %d
", rc);
			} else {
				printf("MQTT publish succeed ..
");
			}

			if (rc != 0) {
				break;
			}

		}
		network.disconnect(&network);
	}

	printf("mqtt_client_thread going to be deleted
");
	vTaskDelete(NULL);
	return;

}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95

（注意要填写服务器地址，还要熟悉rtos的消息队列。）
1.一定要用最新版的SDK包的工程，而且要看博文前面的刨坑的连接里面的库文件是否更新到您的工程。
2. 由于下面的硬件代码链接不可以修改了，大家下载之后，修改下静态库文件和上面的Task_MqttClient_Connect方法即可。之后通过不断轮询服务器是否断开，如果是则发送消息重连即可。
3.目前2018.8.27为止，v2.0.0的SDK的MQTT还是蛮稳定的。断开连接的可能性较低。
