说明

本文教程适配SimpleFOCShield和ESP32drive-D两款驱动器。

一、硬件介绍

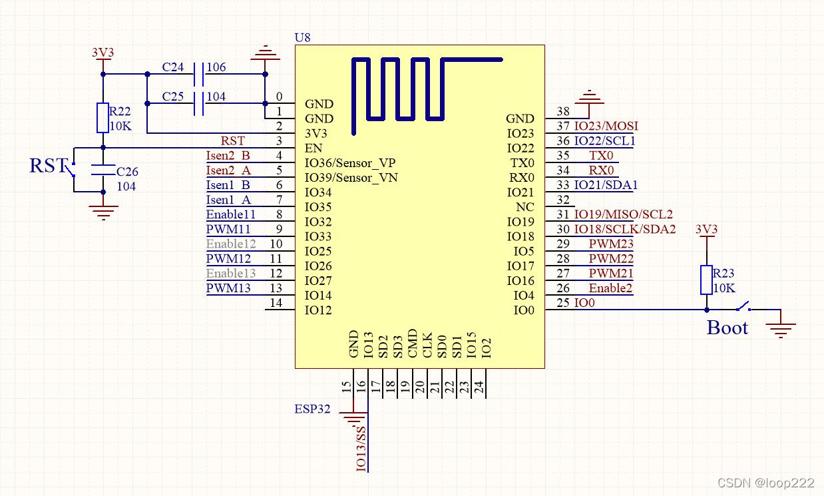

1.1、原理图

• ESP32drive-D的M1有三个使能引脚，与PowerShield V0.2大功率驱动板的控制方式一致，
• SimpleFOCShield只需一个使能引脚，在本文中定义为IO32，本文的演示代码以SimpleFOCShield为例，
• SPI和I2C2的引脚有复用，所以不能同时使用。

   

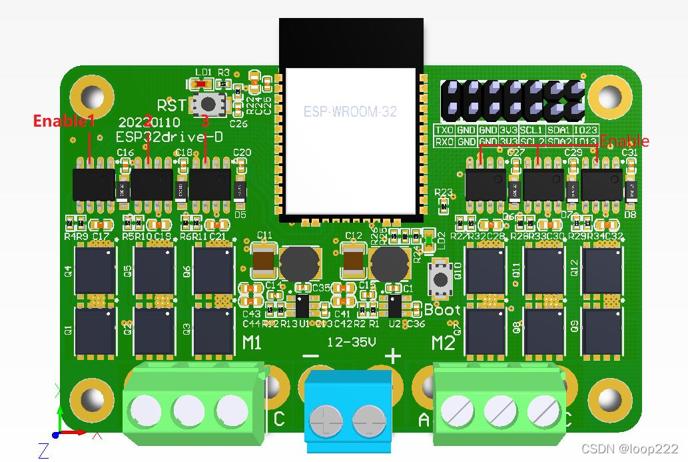

1.2、ESP32drive-D方案

• ESP32drive-D的两边采用非对称电路，M1为3个使能引脚独立模式，与PowerShield V0.2 的控制方式一致，M2的使能引脚并联，与SimpleFOCShield V2.0.4 保持一致。这样设计可以实现功能最大化，调试时注意这个区别！

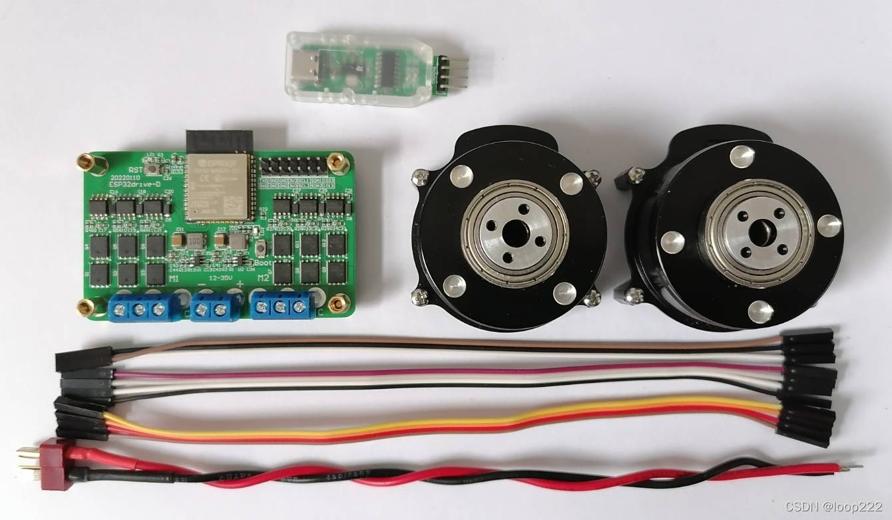

1.2.1、准备清单

电机 购买链接：某宝购买
ESP32drive 购买链接：某宝购买
 

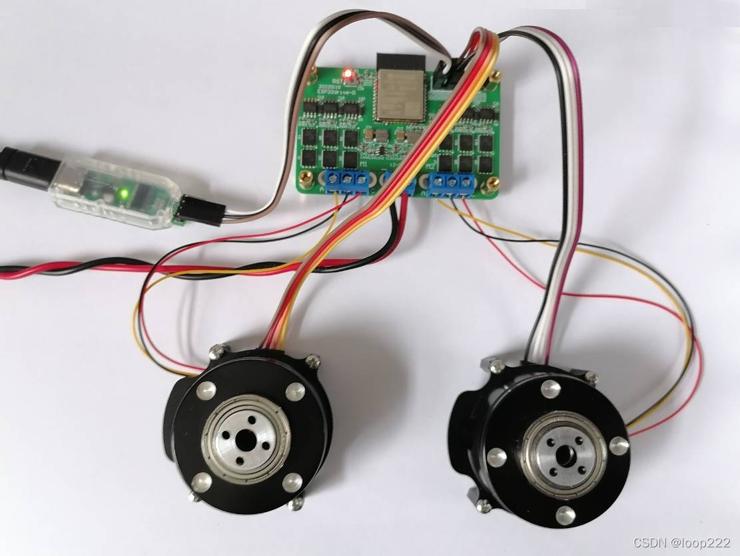

1.2.2、硬件连接

1.3、SimpleFOCShield方案

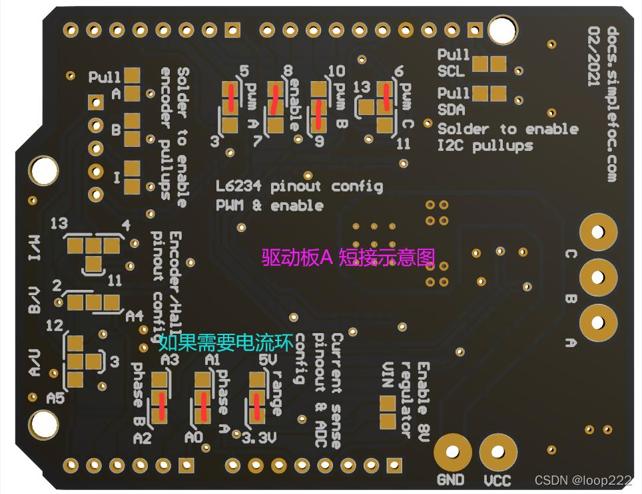

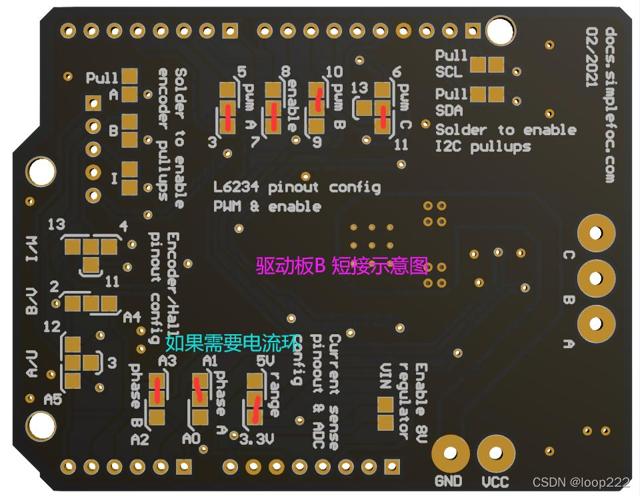

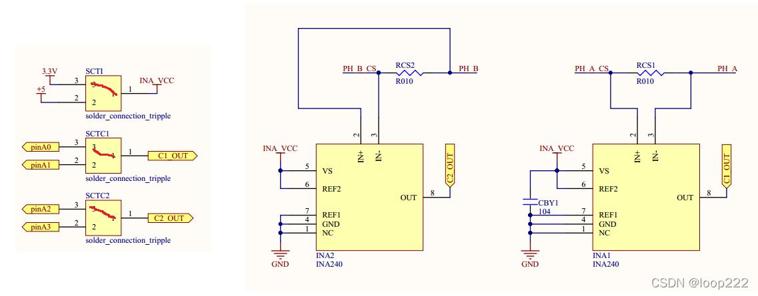

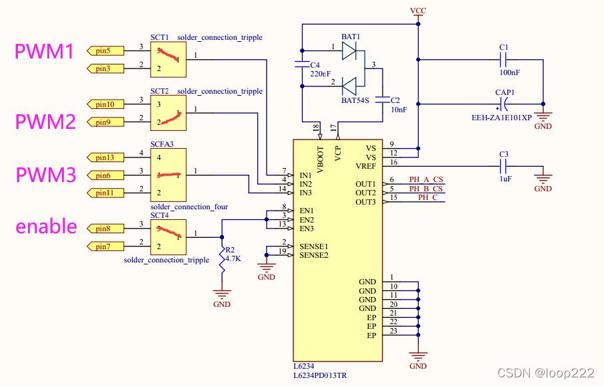

1.3.1、SimpleFOCShield原理图及跳线

电流采样需要PWM输出与采样输入引脚对应，所以必须了解SimpleFOCShield的原理图，

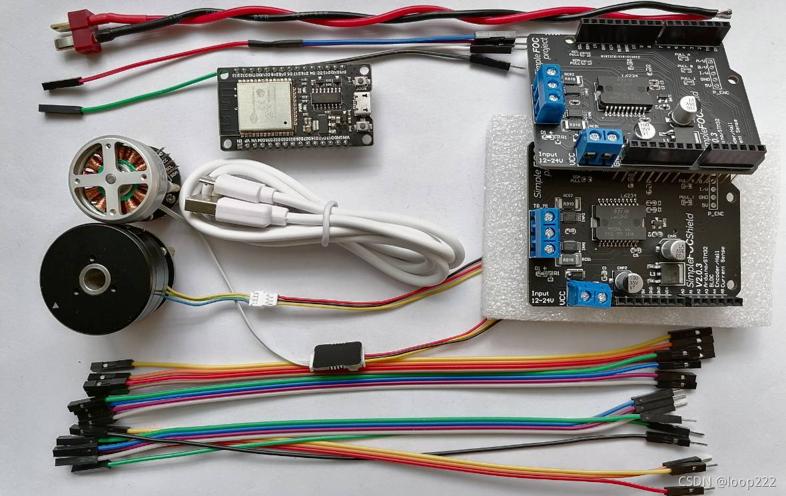

1.3.2、硬件清单

SimpleFOCShield 购买链接：某宝购买
电机 购买链接：某宝购买
 

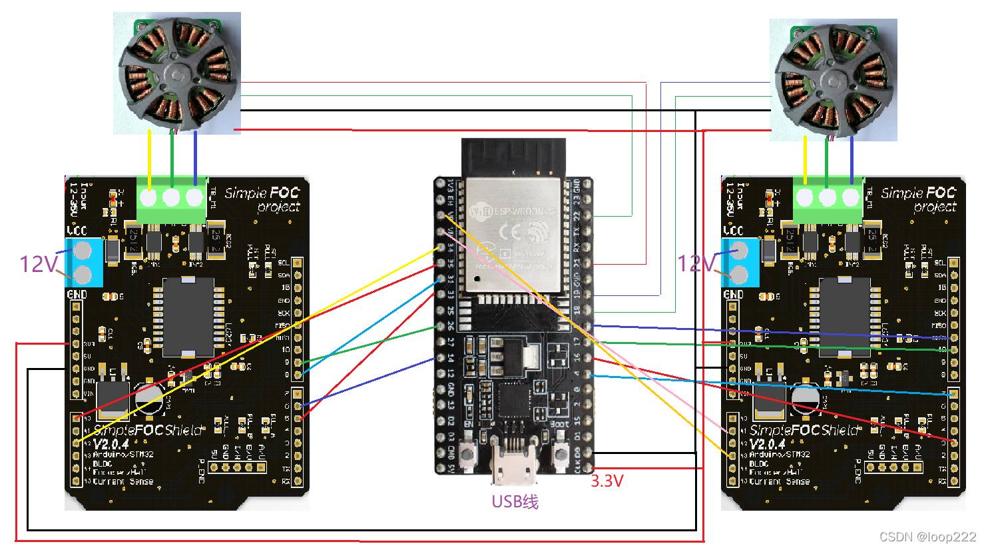

1.3.3、硬件连接

两块SimpleFOCShield堆叠

如果是AS5600编码器，如下

如果是AS5047P编码器，如下

二、代码演示 — 双I2C接口

双电机控制的难点在于两个I2C的配置，所以演示双电机驱动前，先把双I2C的接口调试通过。

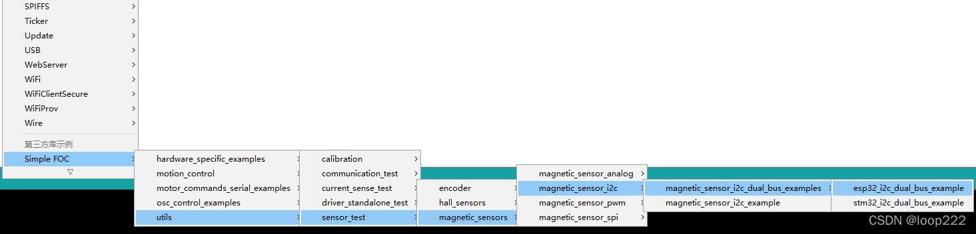

2.1、打开官方示例

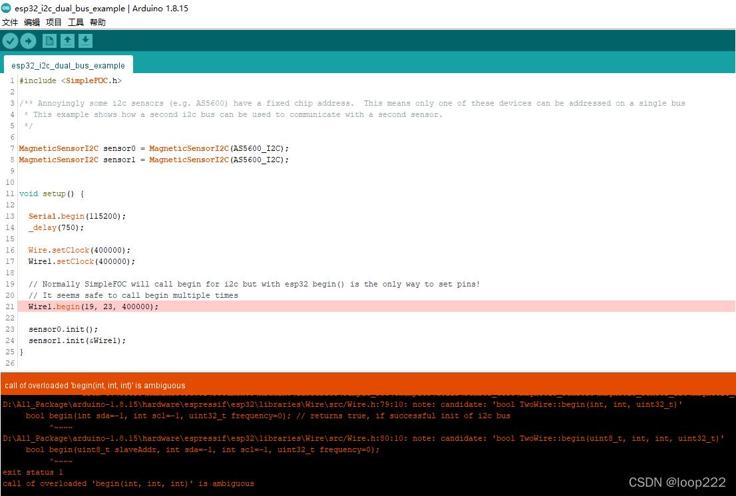

2.2、编译报错

升级后的simpleFOC库已经修改了这些错误，请勿纠结。20220520

 

2.3、查找错误原因

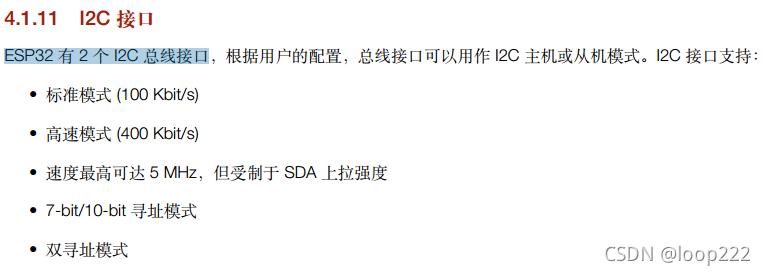

• 2.3.1、ESP32有2个I2C接口，

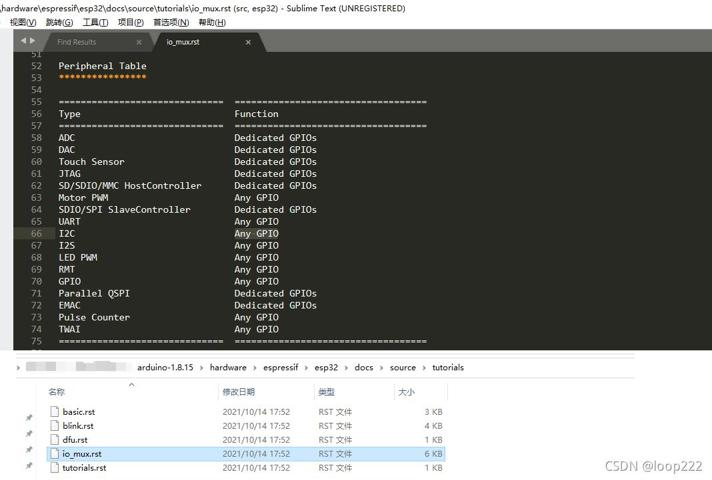

• 2.3.2、I2C接口可以配置到任意引脚，

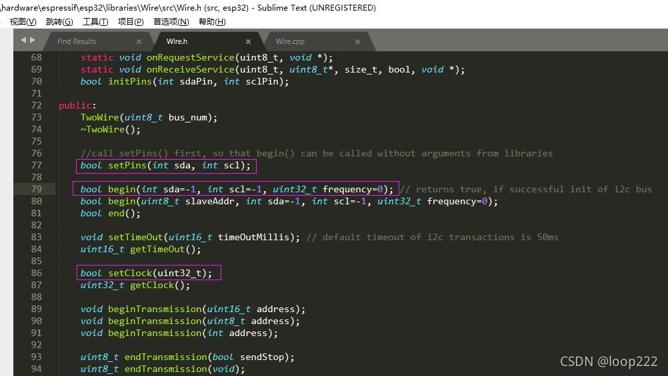

• 2.3.3、定义其它引脚的函数如下，

  可以用setPins()和setClock()函数代替begin()函数。
   

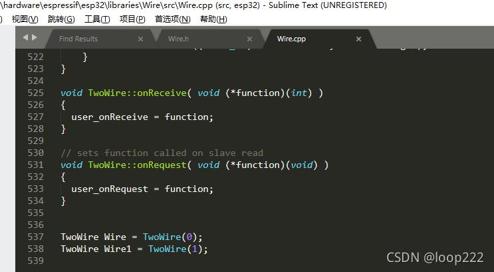

• 2.3.4、驱动中已经声明了两个I2C的结构体：Wire和Wire1，

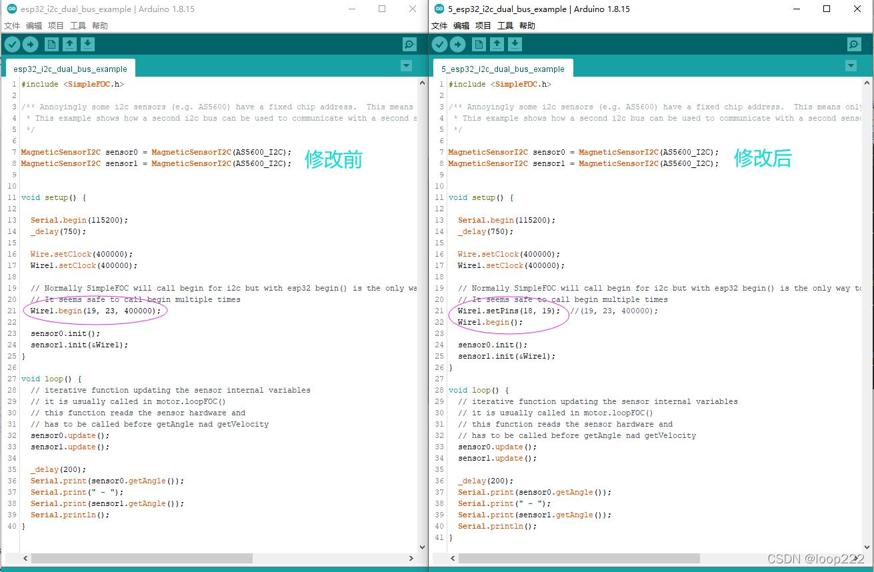

2.4、修改代码

2.5、验证测试

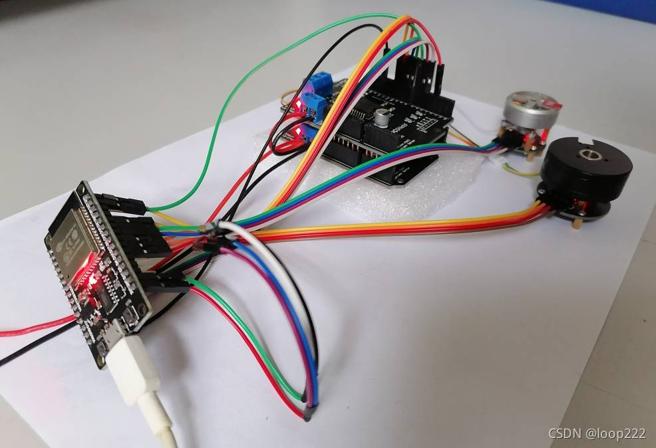

接两个编码器测试读取的角度。
 

三、代码演示 — 双电机驱动

3.1、速度模式

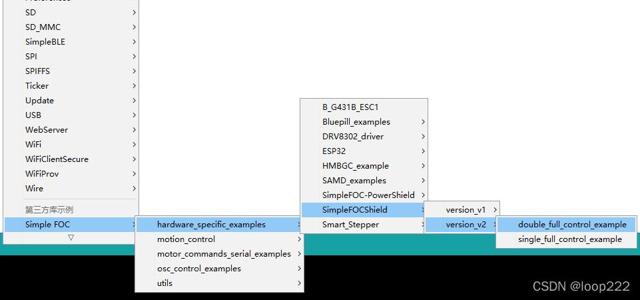

3.1.1、打开示例

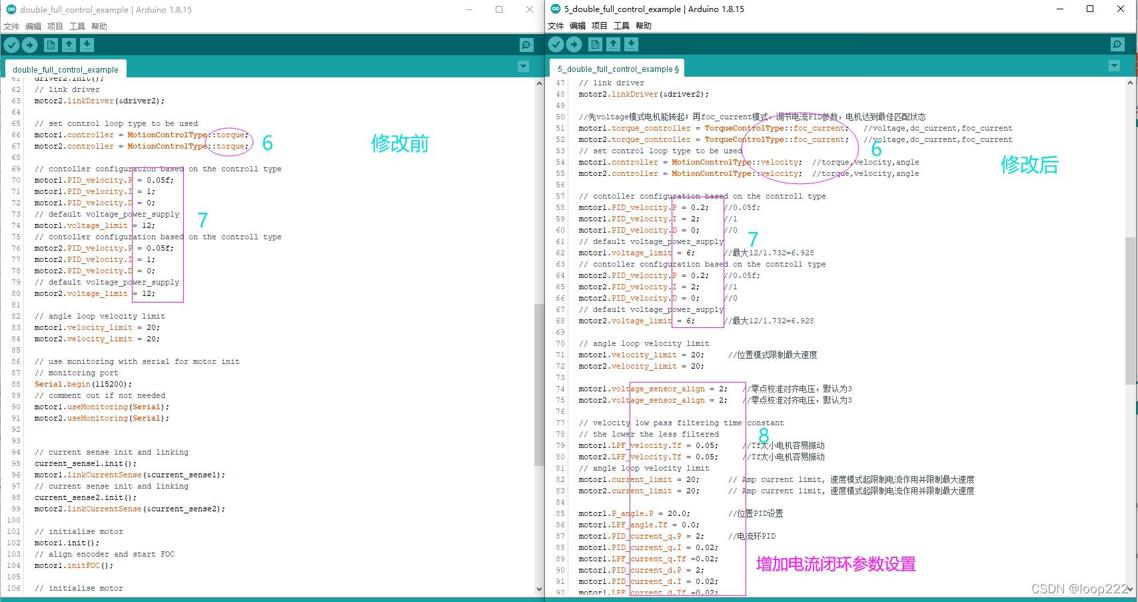

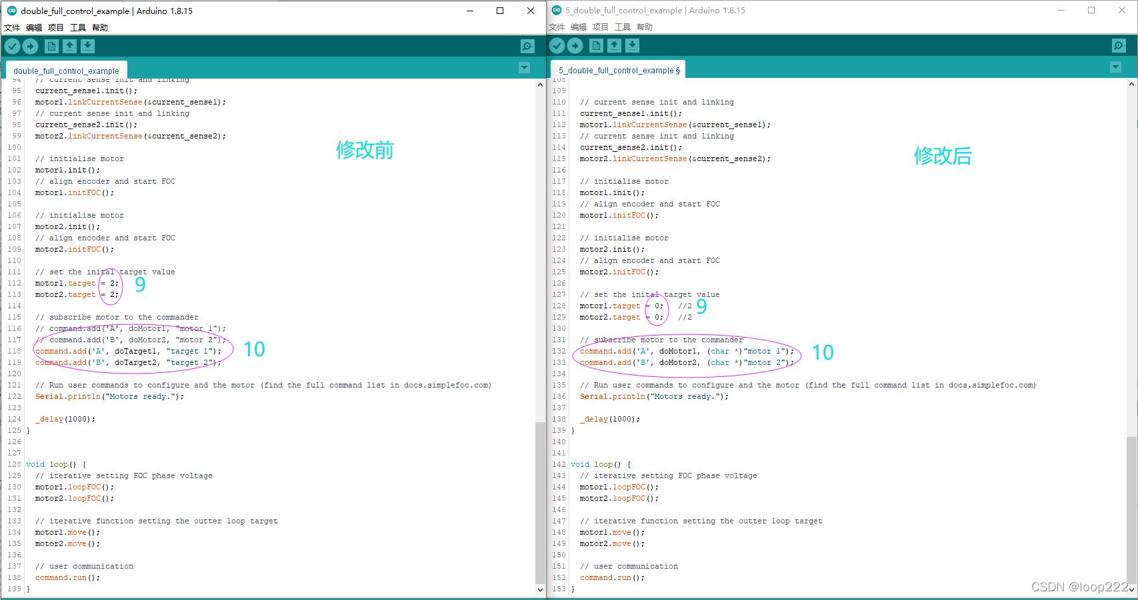

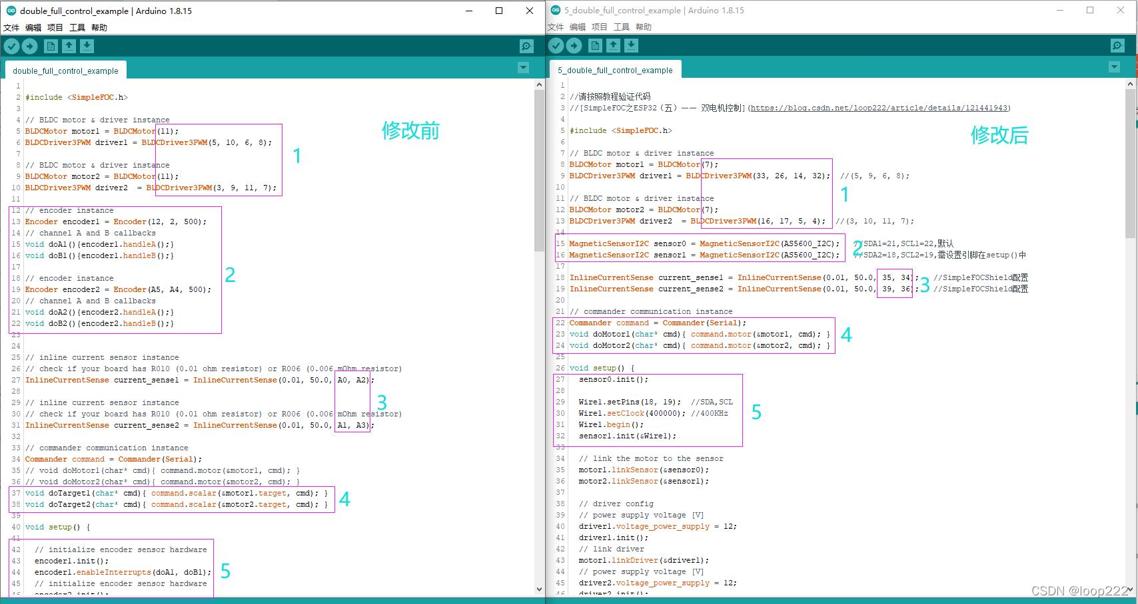

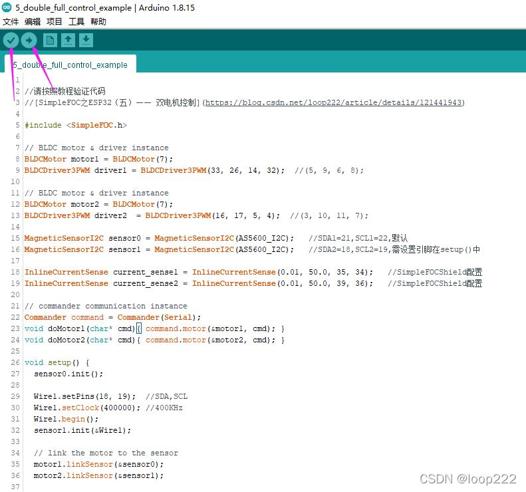

3.1.2、修改代码

3.1.3、验证上传

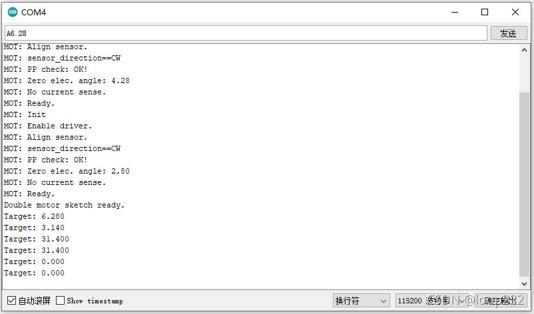

3.1.4、串口发送指令

速度模式，单位rad/s，
控制A电机，发送“A6.28”，表示6.28rad/s，也就是1圈/秒，
控制B电机，发送“B20”,
 
3.1.5、观察电机运行
 

3.2、其它模式

  双电机控制还可以力矩模式和角度模式，或者混合模式，只需修改控制模式和对应的PID即可，不再赘述。
 
 
（完）
 
 
 
