一、硬件介绍

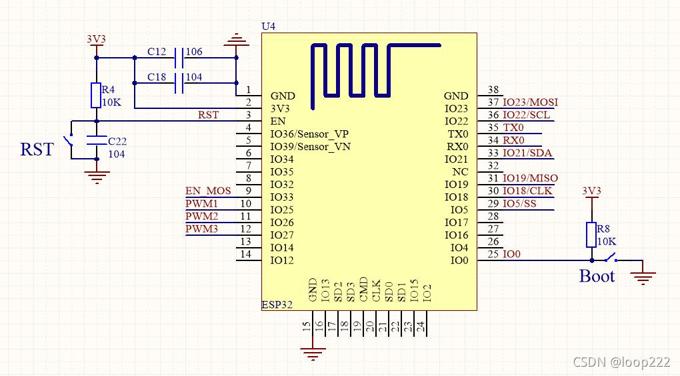

1.1、原理图

1.2、ESP32drive方案

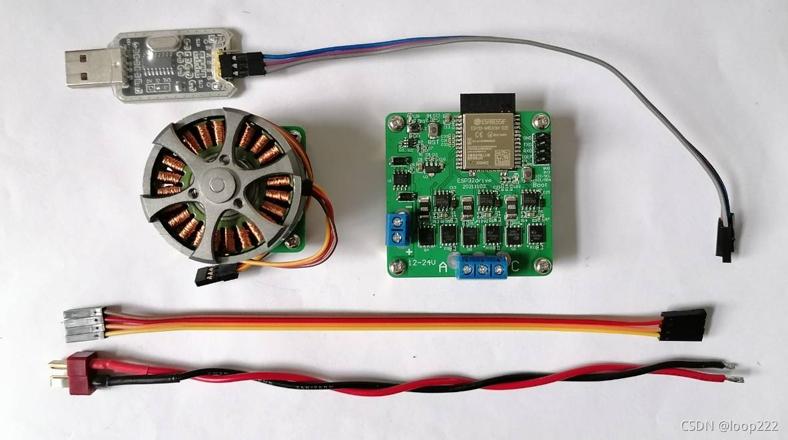

1.2.1、准备清单

电机 购买链接：某宝购买
ESP32drive 购买链接：某宝购买
 

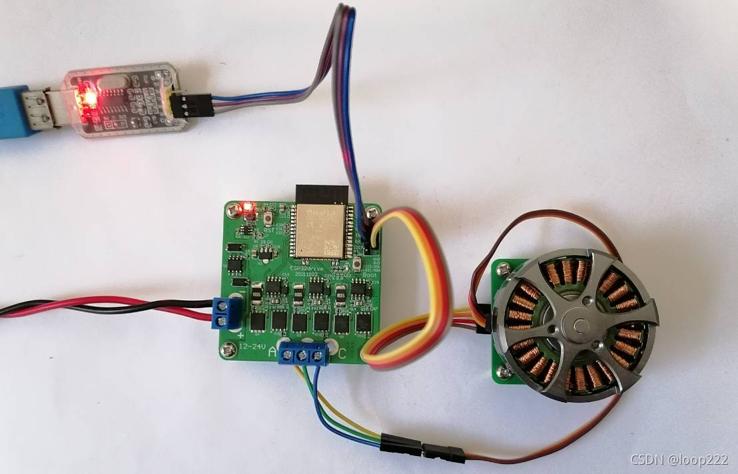

1.2.2、硬件连接

1.3、SimpleFOCShield方案

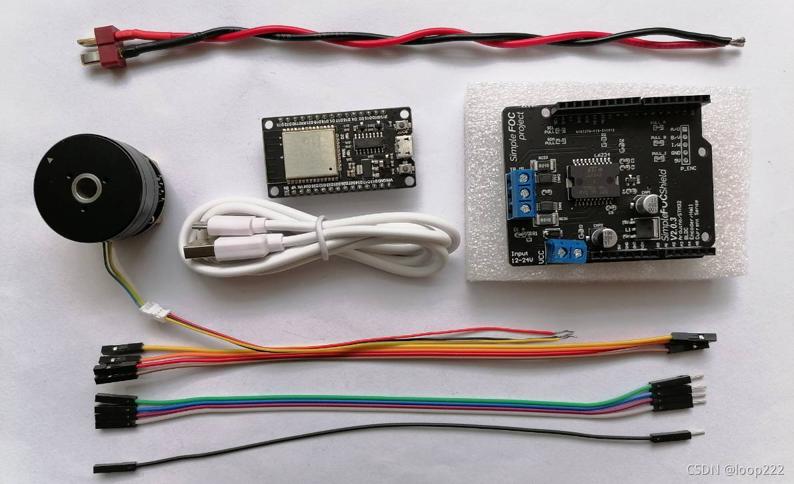

1.3.1、准备清单

电机 购买链接：某宝购买
SimpleFOCShield 购买链接：某宝购买
 

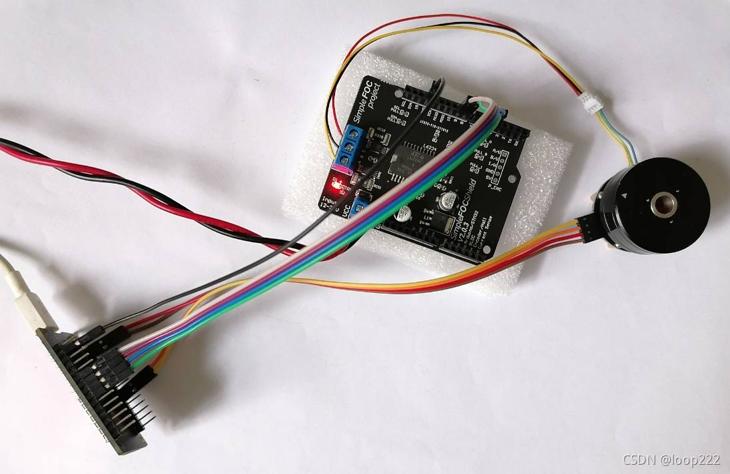

1.3.2、硬件连接

如果是AS5600编码器，如下

如果是AS5047编码器，如下

ESP32最小系统板和驱动板共地

二、代码演示 — I2C接口

2.1、I2C接口说明

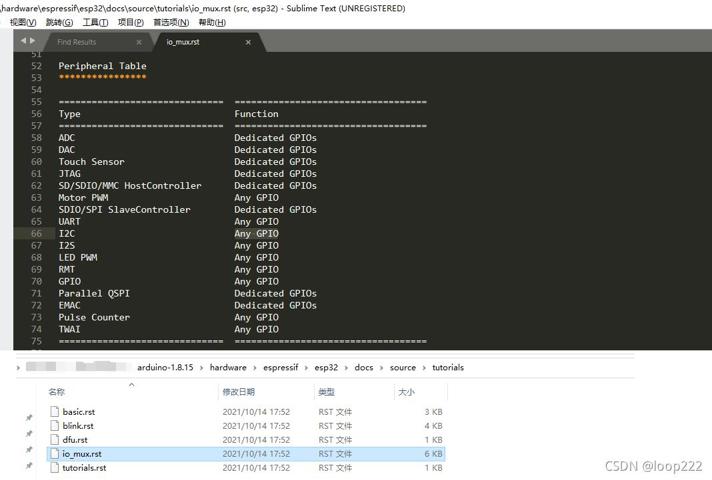

2.1.1、ESP32有GPIO交换矩阵（IO_MUX），所以I2C接口可以配置为任意IO口；

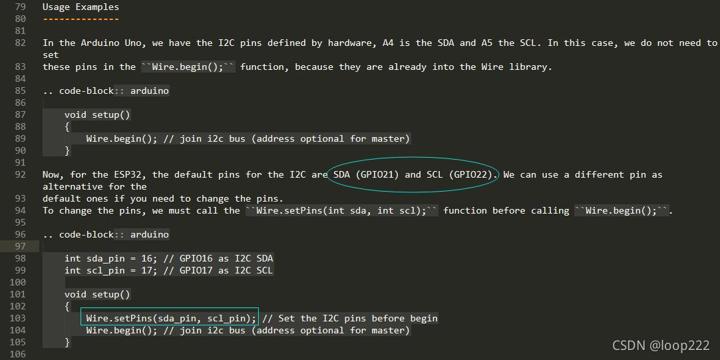

2.1.2、在ESP提供的驱动中，I2C接口默认为GPIO21和22，如需修改引脚可参考图中；

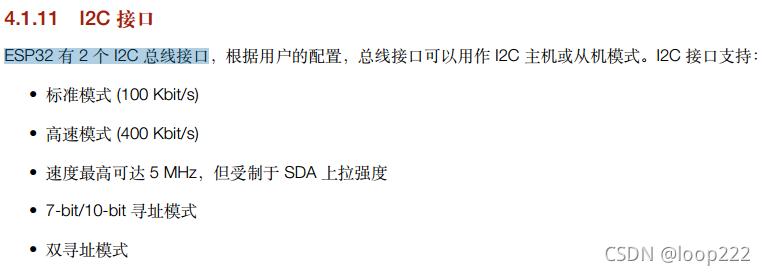

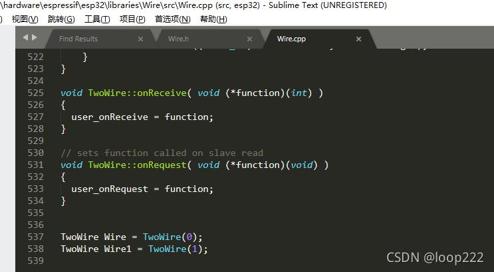

2.1.3、ESP32有2个I2C接口，驱动中已经声明了两个I2C的结构体：Wire和Wire1

2.2、速度模式

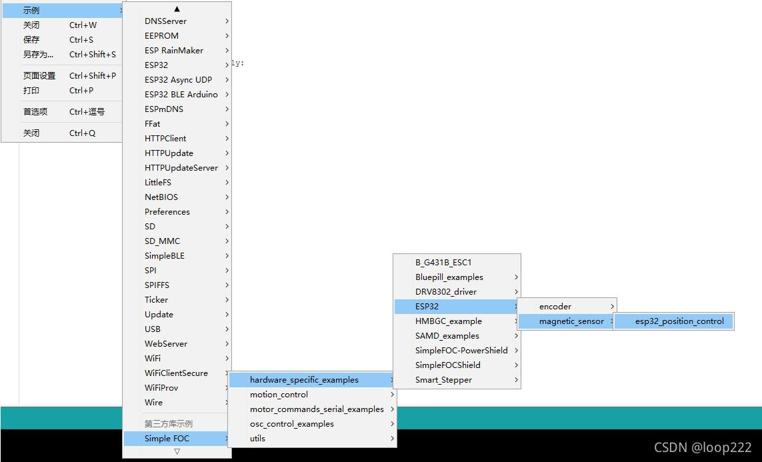

2.2.1、打开示例
这个示例为角度模式，但是只需修改下控制模式就可以更改为速度模式，

 

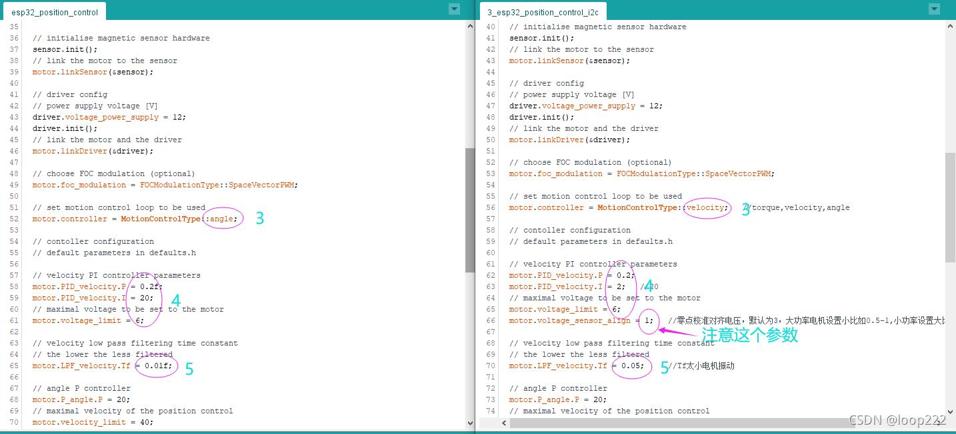

2.2.2、修改程序
示例为只读文件，修改需先另存为，


 

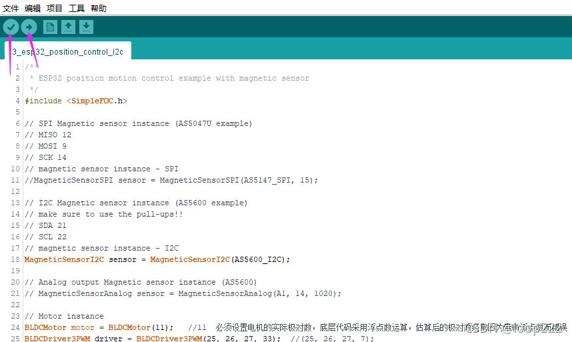

2.2.3、验证上传
上传完毕后，按复位键重启。

 
2.2.4、串口发送指令
输入T20，T为指令，20表示20rad/s,

 
2.2.5、观察电机运行
 

2.3、位置模式

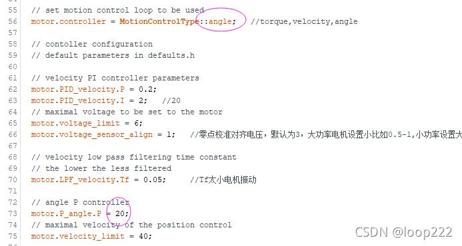

修改控制模式为角度模式，根据实际情况调整下PID，其它与速度模式一样，这个代码本来就是角度模式的示例；

 

三、代码演示 — SPI接口

3.1、SPI接口说明

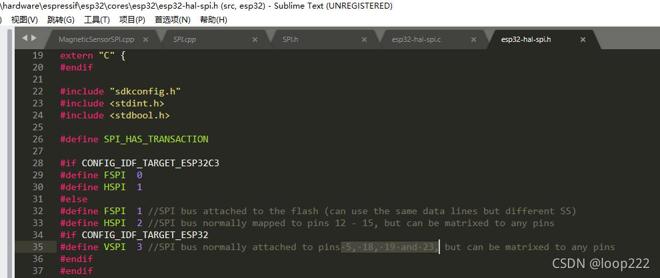

翻遍代码，阅尽人间繁华，终于找到了对SPI接口引脚的定义，

 

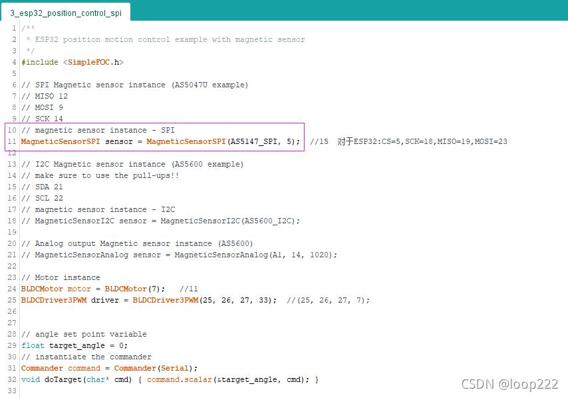

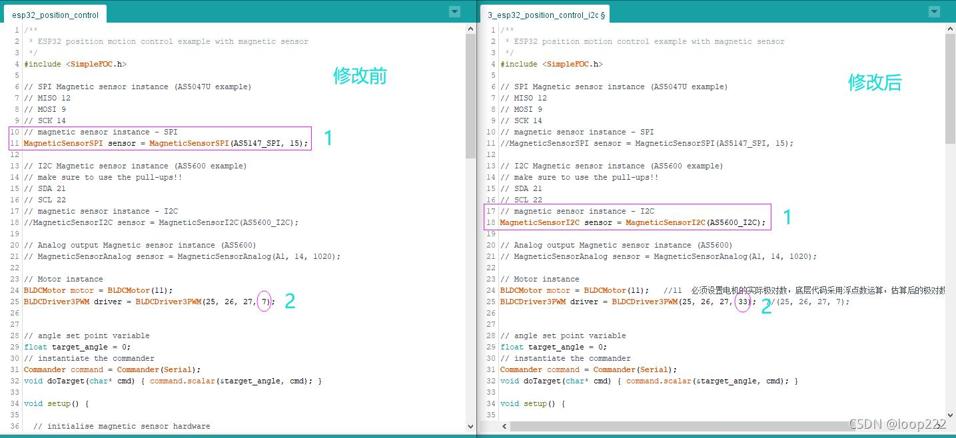

3.2、修改示例

这个示例本来就是SPI接口的，把第1个修改点改回去就行，其它不用动，

其它操作参考上面的I2C接口的修改，如果是直接在上面I2C的基础上修改，注意根据电机类型的差异修改对应的参数，比如：极对数、voltage_sensor_align和PID等。
 
 
（完）
 
 
 
