一、getAffineTransform函数

getAffineTransform通过确认源图像中不在同一直线的三个点对应的目标图像的位置，来获取对应仿射变换矩阵，从而用该仿射变换矩阵对图像进行统一的仿射变换。

调用语法

retval = cv.getAffineTransform(src, dst)

语法说明

• src：源图像中三角形顶点的坐标，也就是在源图像中任找不在同一直线上的三个点，将三个点的坐标作为三个元素放到src对应列表中
• dst：目标图像中相应三角形顶点的坐标，也就是三个点在变换后图像中的坐标列表，要求与源图像三个点一一对应
• 返回值：从三对对应的点计算出来的仿射变换矩阵

二、案例：任选三个点放大选定区域

2.1、案例说明

本案例读入图像进行显示，然后通过在图像界面任选三个点圈定范围对应子图像，将子图像选定三个点分别对应图像左上角、左下角和右下角，然后通过三个点的坐标映射到结果图像的左上角、左下角和右下角三个点获取仿射变换矩阵，再进行变换，就将选定范围图像放大到整个图像窗口。

2.2、示例代码

import cv2
import numpy as np

def OnMouseEvent( event, x, y, flags, param):
    global lbtDownPos
    global pos
    global pointList
    img = param
    ignoreEvent = [cv2.EVENT_MBUTTONDOWN, cv2.EVENT_MBUTTONUP, cv2.EVENT_MBUTTONDBLCLK, cv2.EVENT_MOUSEWHEEL,
                        cv2.EVENT_MOUSEHWHEEL,cv2.EVENT_MOUSEMOVE,cv2.EVENT_LBUTTONDBLCLK, cv2.EVENT_RBUTTONDBLCLK, cv2.EVENT_RBUTTONDOWN, cv2.EVENT_RBUTTONUP]  # 需要忽略的鼠标事件
    needRecordEvent = [ cv2.EVENT_LBUTTONDOWN, cv2.EVENT_LBUTTONUP]  # 需要记录当前信息的鼠标事件

    if event == cv2.EVENT_LBUTTONUP:
        pos = (x,y)
        print("OnMouseEvent EVENT_LBUTTONUP:",pos)
        n = len(pointList)
        if pos==lbtDownPos:



            n += 1
            if n <= 3:
                pointList.append(pos)
                cv2.putText(img, '.', (x - 10, y), fontFace=cv2.FONT_HERSHEY_SIMPLEX, fontScale=3, color=(255, 0, 0))
                cv2.putText(img, f'select point{n}:({x},{y})', (x + 20, y), fontFace=cv2.FONT_HERSHEY_SIMPLEX, fontScale=0.3, color=(255, 0, 0))

        lbtDownPos = None

    elif event == cv2.EVENT_LBUTTONDOWN:
        lbtDownPos = (x,y)
        print("OnMouseEvent EVENT_LBUTTONDOWN:", lbtDownPos)

    else:lbtDownPos = None


def getPoint(imgfile):
    global pos
    global pointList

    pointList = []
    img = cv2.imread(imgfile)
    cv2.putText(img, 'https://blog.csdn.net/LaoYuanPython', (100, 120), fontFace=cv2.FONT_HERSHEY_SIMPLEX,fontScale=0.5, color=(255, 0, 0))
    imgbak = np.array(img)
    rows,cols = img.shape[:2]
    winName = 'select three point'
    cv2.namedWindow(winName)
    cv2.setMouseCallback(winName, OnMouseEvent, img)
    print("请将要单独放大的部分从其左上角、左下角、右下角分别鼠标左键点击选择三个点，选择后在图像上有提示信息，选择完成后按ESC退出")


    while True:#通过鼠标左键点击选择三个点，分别代表要映射到左上、左下和右下三个点
        cv2.imshow(winName, img)
        ch = cv2.waitKey(100)
        if ch == 27: break

    destPoint = [(0,0),(0,rows),(cols,rows)]
    if len(pointList)==3:
        pts1 = np.float32(pointList)
        pts2 = np.float32(destPoint)
        M = cv2.getAffineTransform(pts1, pts2)
        dst = cv2.warpAffine(imgbak, M, (cols, rows))
        cv2.imshow(winName, dst)
        ch = cv2.waitKey(0)
    else:
        print("没有选择足够的点")




getPoint(r'f:picoldhouse.JPG')
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70

2.3、运行效果

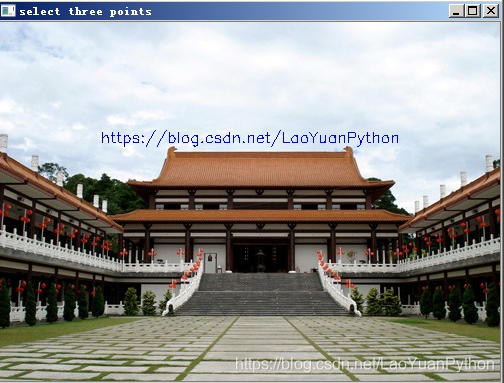

输入图像：

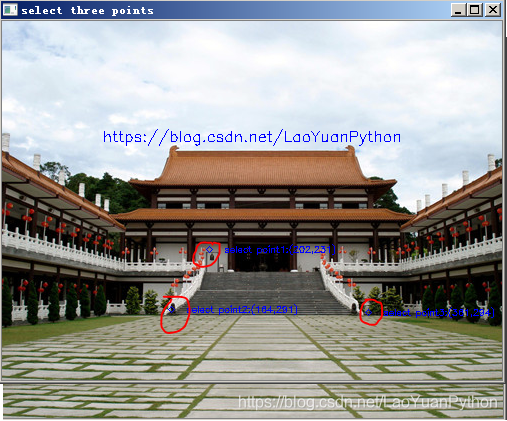

选择后图像：

选择的三个点对应三个红色标记圈的蓝色中心点，选择顺序要注意：左上、左下和右下三个点，选择后按ESC退出。

结果图像：

三、小结

本部分介绍了OpenCV-Python的getAffineTransform函数，并通过在图像上任选三个点指定为结果图像的左上角、左下角、右下角，从而实现原图像三个点圈定范围的子图像通过仿射变换实现整体放大。
