【Android RTMP】RTMP 直播推流阶段总结 ( 服务器端搭建 | Android 手机端编码推流 | 电脑端观看直播 | 服务器状态查看 )

文章目录





安卓直播推流专栏博客总结


Android RTMP 直播推流技术专栏 :


0 . 资源和源码地址 :


1. 搭建 RTMP 服务器 : 下面的博客中讲解了如何在 VMWare 虚拟机中搭建 RTMP 直播推流服务器 ;

2. 准备视频编码的 x264 编码器开源库 , 和 RTMP 数据包封装开源库 :

3. 讲解 RTMP 数据包封装格式 :

4. 图像数据采集 : 从 Camera 摄像头中采集 NV21 格式的图像数据 , 并预览该数据 ;

5. NV21 格式的图像数据编码成 H.264 格式的视频数据 :

6. 将 H.264 格式的视频数据封装到 RTMP 数据包中 :

7. 阶段总结 : 阿里云服务器中搭建 RTMP 服务器 , 并使用电脑软件推流和观看直播内容 ;

8. 处理 Camera 图像传感器导致的 NV21 格式图像旋转问题 :

9. 下面这篇博客比较重要 , 里面有一个快速搭建 RTMP 服务器的脚本 , 强烈建议使用 ;

10. 编码 AAC 音频数据的开源库 FAAC 交叉编译与 Android Studio 环境搭建 :

11. 解析 AAC 音频格式 :

12 . 将麦克风采集的 PCM 音频采样编码成 AAC 格式音频 , 并封装到 RTMP 包中 , 推流到客户端 :





Android 直播推流流程 : 手机采集视频 / 音频数据 , 视频数据使用 H.264 编码 , 音频数据使用 AAC 编码 , 最后将音视频数据都打包到 RTMP 数据包中 , 使用 RTMP 协议上传到 RTMP 服务器中 ;


Android 端中主要完成手机端采集视频数据操作 , 并将视频数据传递给 JNI , 在 NDK 中使用 x264 将图像转为 H.264 格式的视频 , 最后将 H.264 格式的视频打包到 RTMP 数据包中 , 上传到 RTMP 服务器中 ;






一、 服务器搭建


首先按照 【Android RTMP】RTMP 直播推流 ( 阿里云服务器购买 | 远程服务器控制 | 搭建 RTMP 服务器 | 服务器配置 | 推流软件配置 | 直播软件配置 | 推流直播效果展示 ) 中的流程搭建服务器端 , 然后才能开始推流操作 ;

也可以按照 【Android RTMP】RTMP 直播推流服务器搭建 ( Ubuntu 18.04.4 虚拟机 ) 博客中的内容 , 在 VMWare 虚拟机中搭建 RTMP 直播推流服务器 ;


加粗样式配置说明 :


① HTTP 端口号 : 在 http server 中配置的端口号是查看 RTMP 服务器状态网址的端口号 , 如 http://47.94.36.51:8080/stat 地址中 , 就需要注明其端口号是 8080 ;

 listen 8080;
  • 1

② HTTP 状态查看地址 : 在 conf/nginx.conf 配置文件中配置的该选项 , 就代表了使用 http://47.94.36.51:8080/stat 地址访问即可查看当前直播推流 , 与观看直播的状态 ;

        location /stat {
            rtmp_stat all;
            rtmp_stat_stylesheet stat.xsl;
        }
  • 1
  • 2
  • 3
  • 4

③ RTMP 直播端口号 : 下面给 RTMP 服务配置 1935 端口号 , 是 RTMP 的默认端口号 , 因此这里 rtmp://47.94.36.51/myapp/0 直播地址中没有端口号 ;

④ RTMP 直播应用 : 其中 myapp 就是直播的应用名称 , rtmp://47.94.36.51/myapp/0 地址中的 myapp 就是在 rtmp 中配置的 application 应用;

rtmp {
    server {
        listen 1935;

        application myapp {
            live on;
        }
    }
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9




二、 手机端推流


1 . 手机直播推流 :


① 开始播放代码 : 向 rtmp://47.94.36.51/myapp/0 地址推流 ;

// rtmp://47.94.36.51/myapp/0
// 0 相当于 直播的 密码
// 配置好服务器后, 记录 IP 地址, 替换 47.94.36.51 IP 地址
mLivePusher.startLive("rtmp://47.94.36.51/myapp/0");
  • 1
  • 2
  • 3
  • 4

② Camera 采集画面并预览推流 : 这里注意 , 之前图像被逆时针旋转了 90 度 , 设置了图像传感器角度后 , 预览图片纠正过来了 , 但是 Camera 的图像传感器采集的 NV21 格式的图像还是被旋转了 90 度 ;

具体涉及到的图像格式 , 以及图像传感器方向 , 屏幕方向的关系 , 参考博客 【Android RTMP】Android Camera 视频数据采集预览 ( 图像传感器方向设置 | Camera 使用流程 | 动态权限申请 )

在这里插入图片描述

2 . 关于手机端的开发流程 :


① 首先实现 Camera 采集图像数据 :

【Android RTMP】Android Camera 视频数据采集预览 ( 视频采集相关概念 | 摄像头预览参数设置 | 摄像头预览数据回调接口 )

【Android RTMP】Android Camera 视频数据采集预览 ( 图像传感器方向设置 | Camera 使用流程 | 动态权限申请 )

【Android RTMP】Android Camera 视频数据采集预览 ( 图像传感器方向设置 | Camera 使用流程 | 动态权限申请 )


② 理解 NV21 格式的图像数据 :

【Android RTMP】RTMP 数据格式 ( FLV 视频格式分析 | 文件头 Header 分析 | 标签 Tag 分析 | 视频标签 Tag 数据分析 )

【Android RTMP】RTMP 数据格式 ( FLV 视频格式分析 | AVC 序列头格式解析 )


③ 将 NV21 格式的图像数据编码为 H.264 格式的图像数据 :

【Android RTMP】x264 编码器初始化及设置 ( 获取 x264 编码参数 | 编码规格 | 码率 | 帧率 | B帧个数 | 关键帧间隔 | 关键帧解码数据 SPS PPS )

Android RTMP】x264 图像数据编码 ( Camera 图像数据采集 | NV21 图像数据传到 Native 处理 | JNI 传输字节数组 | 局部引用变量处理 | 线程互斥 )

【Android RTMP】x264 图像数据编码 ( NV21 格式中的 YUV 数据排列 | Y 灰度数据拷贝 | U 色彩值数据拷贝 | V 饱和度数据拷贝 | 图像编码操作 )


④ 将编码后的 H.264 格式的视频帧数据打包成 RTMP 数据包 :

【Android RTMP】RTMPDump 封装 RTMPPacket 数据包 ( 封装 SPS / PPS 数据包 )

【Android RTMP】RTMPDump 封装 RTMPPacket 数据包 ( 关键帧数据格式 | 非关键帧数据格式 | x264 编码后的数据处理 | 封装 H.264 视频数据帧 )


⑤ 将 RTMP 数据包发送到服务器端 :

【Android RTMP】RTMPDump 推流过程 ( 独立线程推流 | 创建推流器 | 初始化操作 | 设置推流地址 | 启用写出 | 连接 RTMP 服务器 | 发送 RTMP 数据包 )





三、 电脑端观看直播


电脑端使用 EVPlayer 观看直播 : 先配置直播地址 , 然后即可观看直播 ;

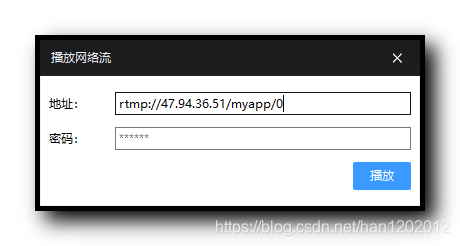

① 配置直播地址 : rtmp://47.94.36.51/myapp/0 . 这是手机端设置的直播地址 , myapp 表示服务器端的 Nginx 服务器配置的应用 , 端口号是 1935 , RTMP 默认端口号就是 1935 , 这里可以不写 ;

在这里插入图片描述


② 电脑端观看直播效果展示 : 屏幕画面被逆时针旋转了 90 度 , 这是因为之前摄像头传感器只设置了将预览画面纠正过来 , 但是 NV21 格式的图像数据还是被逆时针旋转了 90 度的数据 ;

在这里插入图片描述

具体涉及到的图像格式 , 以及图像传感器方向 , 屏幕方向的关系 , 参考博客 【Android RTMP】Android Camera 视频数据采集预览 ( 图像传感器方向设置 | Camera 使用流程 | 动态权限申请 )





四、 RTMP 服务器端状态


查看服务器端状态信息 : 查看地址 http://47.94.36.51:8080/stat , 可以看到有一个 publishing 推流端 , 有一个 playing 观看直播端 ;


① 服务器端 : 服务器端是 Nginx 服务器 , 运行了 RTMP Module 应用 , 可以实现直播推流中功能 ;

② 推流端 : 直播推流端就是手机 , 手机端 Camera 采集 NV21 格式的图像数据 , 并使用 x264 将其编码为 H.264 格式 , 最后使用 RTMPDump 将 H.264 数据帧编码为 RTMP 数据包 , 推送到 RTMP 服务器端 ;

③ 播放端 : 直播内容播放端就是电脑上使用 EVPlayer 观看直播 ;


在这里插入图片描述
