一、 Camera 传感器方向简介


1 . Camera 采集 NV21 图像数据 : 手机 Camera 采集的图像数据完毕后 , 通过 PreviewCallback 接口的 onPreviewFrame 回调方法获取 NV21 图像数据 ;


2 . NV21 图像数据来源 : 该数据的最底层来源是手机 Camera 硬件的图像传感器 ;


3 . 图像传感器采集图像机制 :

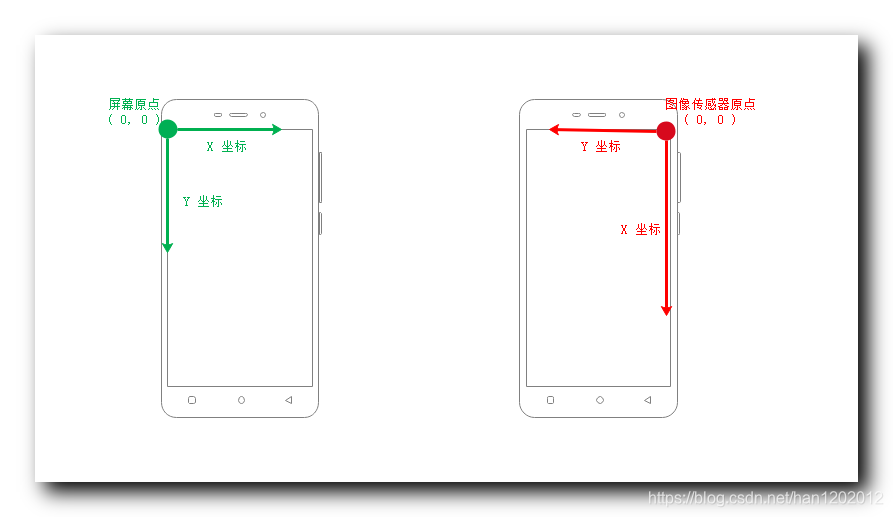

① 图像传感器坐标原点 : 图像传感器取景时有一个坐标原点 , 就是手机的右上角 ;

② 图像传感器坐标方向 : 从图像传感器原点 / 手机右上角 ( 0 , 0 ) 向右下角方向是 X 增加方向 , 从图像传感器原点 / 手机右上角 ( 0 , 0 ) 向左上角方向是 Y 增加方向 ;

在这里插入图片描述





二、 Camera 图像传感器横向显示数据

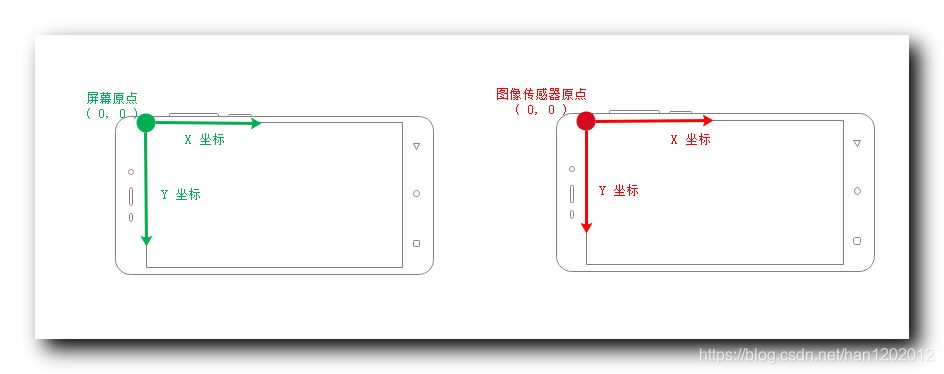

1 . 向左横向 : 当手机向左横放时 , 图像传感器原点及方向 , 屏幕的原点及方向如下 ;


① 传感器原点和方向 : 图像传感器 ( 手机右上角 ) 原点 ( 0 , 0 ) ( 0 , 0 ) (0,0) , 向右 X 增加 , 向下 Y 增加 ;

② 屏幕原点和方向 : 手机屏幕当前左上角 ( 手机的右上角 ) 是屏幕原点 , 向右 X 增加 , 向下 Y 增加 ;

在这里插入图片描述

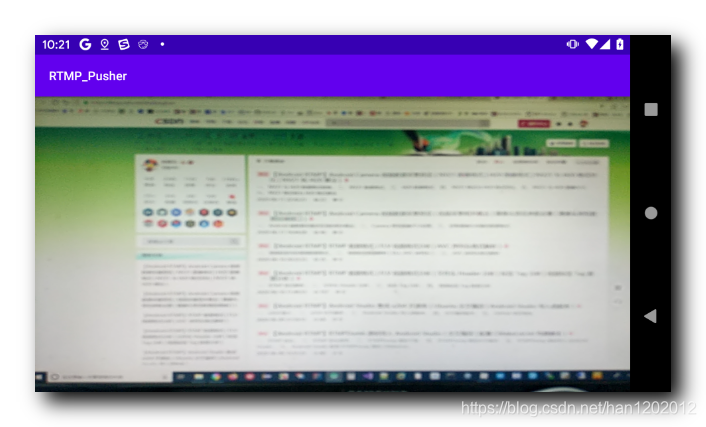

2 . 图像显示 : 屏幕传感器的方向与屏幕方向一致 , 此时没有显示图像传感器 : 横向界面的 Camera 采集的图像数据是正常的 ;
在这里插入图片描述

注意 : 这是向左横向显示的数据 , 如果向右横向 , 数据整个都倒过来了 ;





三、 Camera 图像传感器纵向显示数据

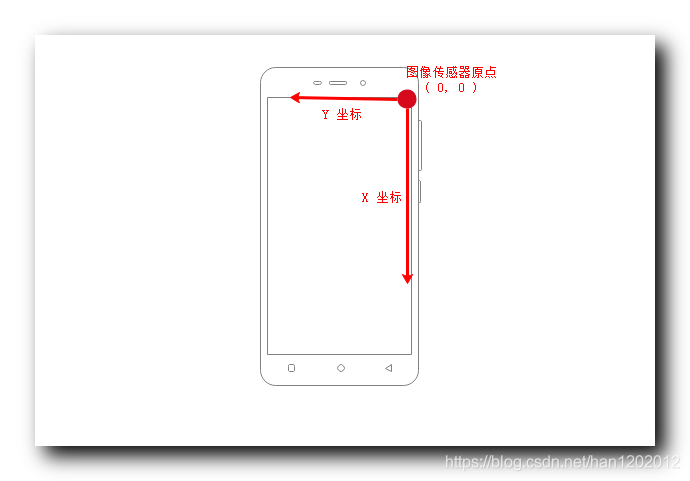

1 . 正常竖屏 : 此时还是以右上角为原点 , 采集横向图像 ,


① 传感器原点和方向 : 图像传感器 ( 手机右上角 ) 原点 ( 0 , 0 ) ( 0 , 0 ) (0,0) , 向右 X 增加 , 向下 Y 增加 ;

② 屏幕原点和方向 : 手机屏幕当前左上角 ( 手机的右上角 ) 是屏幕原点 , 向右 X 增加 , 向下 Y 增加 ;

在这里插入图片描述



2 . 图像显示 : 屏幕传感器的方向与屏幕方向不一致 , 此时没有显示图像传感器 , 纵向数据是不正常的 , 此时垂直方向显示界面时 , 显示的拍照信息还是横向的 , 只是 Camera 采集的图像逆时针旋转了 90 度 ;
在这里插入图片描述

注意 : 这是向上纵向显示的数据 , 如果向下纵向 , 数据整个都倒过来了 ;





四、 设置 Camera 预览数据方向


1 . 纠正图像预览方向 : Google 官方提供了设置 Camera 预览方向的方式 , 以下代码定义在 Camera#setDisplayOrientation 文档注释中 , 为 Camera 设置了以下参数后 , 就不会有上述预览图像错误的问题产生 ;


2 . NV21 数据方向 : NV21 格式的图像数据的的实际方向还是错误的方向 , 需要用户自己使用时纠正 ;


    /**
     * 设置 Camera 预览方向
     * 如果不设置, 视频是颠倒的
     * 该方法内容拷贝自 {@link Camera#setDisplayOrientation} 注释, 这是 Google Docs 提供的
     * @param parameters
     */
    private void setCameraPreviewOrientation(Camera.Parameters parameters) {
        Camera.CameraInfo info = new Camera.CameraInfo();
        Camera.getCameraInfo(mCameraFacing, info);
        mRotation = mActivity.getWindowManager().getDefaultDisplay().getRotation();
        int degrees = 0;
        switch (mRotation) {
            case Surface.ROTATION_0:
                degrees = 0;
                break;
            case Surface.ROTATION_90:
                degrees = 90;
                break;
            case Surface.ROTATION_180:
                degrees = 180;
                break;
            case Surface.ROTATION_270:
                degrees = 270;
                break;
        }
        int result;
        if (info.facing == Camera.CameraInfo.CAMERA_FACING_FRONT) {
            result = (info.orientation + degrees) % 360;
            result = (360 - result) % 360; // compensate the mirror
        } else { // back-facing
            result = (info.orientation - degrees + 360) % 360;
        }
        mCamera.setDisplayOrientation(result);
    }
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35




五、 Camera 使用流程


1 . 开启 Camera 摄像头 :

    /**
     * 开启 Camera 摄像头
     */
    private void startCameraNV21DataPreview() {
        try {
            Log.i("octopus", "startCameraNV21DataPreview");
            // 1. 打开指定方向的 Camera 摄像头
            mCamera = Camera.open(mCameraFacing);
            // 2. 获取 Camera 摄像头参数, 之后需要修改配置该参数
            Camera.Parameters parameters = mCamera.getParameters();
            // 3. 设置 Camera 采集后预览图像的数据格式 ImageFormat.NV21
            parameters.setPreviewFormat(ImageFormat.NV21);
            // 4. 设置摄像头预览尺寸
            setPreviewSize(parameters);
            // 5. 设置图像传感器参数
            setCameraPreviewOrientation(parameters);
            mCamera.setParameters(parameters);
            // 6. 计算出 NV21 格式图像 mWidth * mHeight 像素数据大小
            mNv21DataBuffer = new byte[mWidth * mHeight * 3 / 2];
            // 7. 设置 Camera 预览数据缓存区
            mCamera.addCallbackBuffer(mNv21DataBuffer);
            // 8. 设置 Camera 数据采集回调函数, 采集完数据后
            //    就会回调此 PreviewCallback 接口的
            //    void onPreviewFrame(byte[] data, Camera camera) 方法
            mCamera.setPreviewCallbackWithBuffer(this);
            // 9. 设置预览图像画面的 SurfaceView 画布
            mCamera.setPreviewDisplay(mSurfaceHolder);

            // 11. 开始预览
            mCamera.startPreview();
        } catch (Exception ex) {
            ex.printStackTrace();
        }
    }
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34

2 . 释放 Camera 摄像头 :

    /**
     * 释放 Camera 摄像头
     */
    private void stopCameraNV21DataPreview() {
        if (mCamera != null) {
            // 下面的 API 都是 Android 提供的

            // 1. 设置预览回调接口, 这里设置 null 即可
            mCamera.setPreviewCallback(null);
            // 2. 停止图像数据预览
            mCamera.stopPreview();
            // 3. 释放 Camera
            mCamera.release();
            mCamera = null;
        }
    }
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16




六、 Camera 动态权限申请


1 . Android 6.0 以下静态设置权限 : AndroidManifest.xml 设置静态权限 ;

    <uses-permission android:name="android.permission.INTERNET" />
    <uses-permission android:name="android.permission.CAMERA" />
    <uses-permission android:name="android.permission.RECORD_AUDIO" />
  • 1
  • 2
  • 3

2 . Android 6.0 以上动态获取权限 :

    /**
     * 需要获取的权限列表
     */
    private String[] permissions = new String[]{
            Manifest.permission.READ_EXTERNAL_STORAGE,
            Manifest.permission.WRITE_EXTERNAL_STORAGE,
            Manifest.permission.INTERNET,
            Manifest.permission.MODIFY_AUDIO_SETTINGS,
            Manifest.permission.RECORD_AUDIO,
            Manifest.permission.CAMERA
    };

    /**
     * 动态申请权限的请求码
     */
    private static final int PERMISSION_REQUEST_CODE = 888;

    /**
     * 动态申请权限
     */
    @RequiresApi(api = Build.VERSION_CODES.M)
    private void initPermissions() {
        if (isLacksPermission()) {
            //动态申请权限 , 第二参数是请求吗
            requestPermissions(permissions, PERMISSION_REQUEST_CODE);
        }
    }

    /**
     * 判断是否有 permissions 中的权限
     * @return
     */
    @RequiresApi(api = Build.VERSION_CODES.M)
    public boolean isLacksPermission() {
        for (String permission : permissions) {
            if(checkSelfPermission(permission) != PackageManager.PERMISSION_GRANTED){
                return true;
            }
        }
        return false;
    }
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
