AD9361 官方例程详解（一）

AD936x 系列快速入口

AD9361 官方例程

MSK调制

文章目录

前言

AD9361 官方例程中，NO-oS ，AD9361_InitParam结构体中配置参数含义

一、 Device selection、Identification number、Reference Clock、Base Configuration

1.1 Device selection

ID_AD9361 ，// dev_sel ：器件选择，可配置为ID_AD9361,ID_AD9364,ID_AD9363A

1.2 Identification number

0 ，// id_no ：设备编号，

1.3 Reference Clock

40000000UL , // 参考时钟频率 40 MHz

1.4 Base Configuration

0 , //two_rx_two_tx_mode_enable , 2Rx2Tx 模式使能，AD9364必须是0，我现在用的1Rx1Tx
1 , //one_rx_one_tx_mode_use_rx_num，仅在1Rx1Tx模式下对AD9361和AD9363有效（AD9364只有一个RX和一个TX通道） ，选择使用哪个RX通道进行接收
1 , //one_rx_one_tx_mode_use_tx_num ，仅在1Rx1Tx模式下对AD9361和AD9363有效（AD9364只有一个RX和一个TX通道），选择使用哪个TX通道进行发送
1 , //frequency_division_duplex_mode_enable ，使能FDD模式
0 , //frequency_division_duplex_independent_mode_enable ，FDD independent模式（AD9361 介绍 (中) 8.3节）使能
0 , //tdd_use_dual_synth_mode_enable ，TDD模式下，双射频合成器模式使能。0，在任何给定时间只有一个射频合成器是打开的，当设置1时，两个合成器总是开着。（AD9361包含两个相同的RFPLL合成器来产生所需的LO信号，一个用于Rx通道，另一个用于Tx通道。）
0 , //tdd_skip_vco_cal_enable ，TDD模式下从TX / RX转移到Alert时可以选择跳过VCO cal。某些情况下，如快速锁定合成器模式，VCO校准可以屏蔽(禁用)，如果TDD中的LO频率不随帧变化，就没有必要每次都重新校准VCO。
0 , //tx_fastlock_delay_ns，
0, //rx_fastlock_delay_ns 和tx_fastlock_delay_ns，设置了电荷泵电流，环路滤波器的R1, R3和C3在fast lock期间改变到最终值之前保持其初始值的时间，范围为0 ns到63.75 μs。
0, //rx_fastlock_pincontrol_enable ,这个位为1，CTRL_IN0到CTRL_IN2引脚将选择Rx快速锁定配置文件。这个位为0，寄存器Rx Fast Lock Setup （0x25A）[D7:D5]位选择快速锁定配置文件。
0, //tx_fastlock_pincontrol_enable ，同rx_fastlock_pincontrol_enable
0, //external_rx_lo_enable ，使能外部LO对Rx路
0, //external_tx_lo_enable ，使能外部LO对Tx路
5, //dc_offset_tracking_update_event_mask ，详见寄存器DC Offset Config2（0x18B）D2-D0位，这些位指定了DC偏移量更新条件
6, //dc_offset_attenuation_high_range ，RX LO>4 GHz：这些位控制衰减器，用于初始化和跟踪射频直流偏移校准。
5, //dc_offset_attenuation_low_range，RX LO<4 GHz：这些位控制衰减器，用于初始化和跟踪射频直流偏移校准。
0x28, //dc_offset_count_high_range ，RX LO>4 GHz：这个值影响RF DC偏移初始化和跟踪，并设置集成采样数和环路增益，增加此值将增加环路增益
0x32, //dc_offset_count_low_range ，RX LO<4 GHz：该值影响RF DC偏移初始化和跟踪，并设置集成采样数和环路增益，增加该值将增加环路增益。
0, //split_gain_table_mode_enable，使能Split增益表模式，0为Full Table模式
MAX_SYNTH_FREF, //trx_synthesizer_target_fref_overwrite_hz ，RF PLL 参考时钟频率 最好在10-80MHz选大的值，REF_CLK_IN为40MHz，乘2得到80MHz
0, // qec_tracking_slow_mode_enable，改进的RX QEC跟踪，以防感兴趣的信号接近 DC/LO

二、 ENSM Control、 LO Control 、Rate & BW Control、 RF Port Control 、TX Attenuation Control 、 Reference Clock Control

2.1 ENSM Control

0, //ensm_enable_pin_pulse_mode_enable ，ENSM (ENABLE/TXNRX)引脚控制 脉冲模式使能，0为电平模式，详见（AD9361 介绍 (中) 8.2节）
0, //ensm_enable_txnrx_control_enable ，ENSM(ENABLE/TXNRX) 引脚控制使能， 0为SPI 写控制ENSM

2.2 LO Control

2400000000UL, //rx_synthesizer_frequency_hz，RX LO上电频率（Hz）
2400000000UL, //tx_synthesizer_frequency_hz，TX LO上电频率（Hz）
1, //tx_lo_powerdown_managed_enable ，LO断电管理使能，寄存器0x050和0x051 D4位

2.3 Rate & BW Control

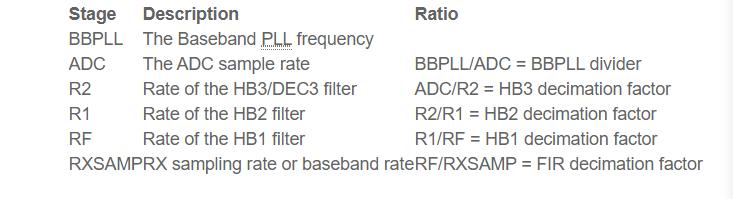

{983040000, 245760000, 122880000, 61440000, 30720000, 30720000},// rx_path_clock_frequencies[6]，RX路径频率（Hz）
在这里插入图片描述
{983040000, 122880000, 122880000, 61440000, 30720000, 30720000},// tx_path_clock_frequencies[6] ，TX路径频率（Hz）
18000000,//rf_rx_bandwidth_hz ，RX RF带宽上电设置
18000000,//rf_tx_bandwidth_hz，TX RF带宽上电设置

2.4 RF Port Control

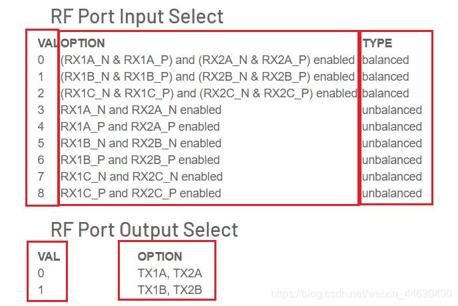

0, //rx_rf_port_input_select ， 射频端口输入选择
0, //tx_rf_port_input_select ， 射频端口输出选择
在这里插入图片描述

2.5 TX Attenuation Control

10000, //tx_attenuation_mdB ，TX加电衰减（毫分贝），10 mdB
0, //update_tx_gain_in_alert_enable ，为1时，在TDD模式下，禁用即时TX增益更新，直到ENSM移到 Alert 状态

2.6 Reference Clock Control

0, //xo_disable_use_ext_refclk_enable ，为1时，禁用XO 使用 外部时钟 到 XTAL_N
{8, 5920}, //dcxo_coarse_and_fine_tune[2] ，DCXO精调和粗调，详见AD9361 介绍 (中) 7.1节
CLKOUT_DISABLE, //clk_output_mode_select，CLKOUT模式选择，详见 AD9361 介绍 (终) 12.2.1节

三、Gain Control、Gain MGC Control、Gain AGC Control、Fast AGC、FAGC - Low Power、FAGC - Lock Level、FAGC - Peak Detectors and Final Settling、FAGC - Final Power Test、FAGC - Unlocking the Gain

3.1 Gain Control

对比AD936x 配置软件介绍 下，更容易理解下面所设置的参数意义

2, //gc_rx1_mode ，RX1增益控制模式：手动增益（0）；Fast AGC（1）；Slow AGC（2）；Hybrid AGC（3）
2, //gc_rx2_mode ，RX2增益控制模式：手动增益（0）；Fast AGC（1）；Slow AGC（2）；Hybrid AGC（3）
58, //gc_adc_large_overload_thresh ，设置 large ADC overload，寄存器0x105
4, //gc_adc_ovr_sample_size，设置确定ADC过载的ADC输出样本数。见寄存器0x0FC，位[D2:D0]。
47, //gc_adc_small_overload_thresh ，设置 small ADC overload，寄存器0x104
8192, //gc_dec_pow_measurement_duration ，增益控制算法使用的功率测量持续时间。见寄存器0x15C，位[D3:D0]
0, //gc_dig_gain_enable ，为1时，在split 表模式下启用数字增益指针。参见寄存器0x0FB，位D2，0不使用数字增益
800, //gc_lmt_overload_high_thresh ，设置large LMT过载阈值。见寄存器0x108。
704, //gc_lmt_overload_low_thresh ，设置small LMT过载阈值。见寄存器0x107。
24, //gc_low_power_thresh ，LOW power threshold ： -24 dBFS, 范围为0 dBFS至-63.5 dBFS。fast AGC使用该阈值来确定是否应该增加增益。这个阈值也可以用来触发MGC模式下的CTRL_OUT信号转换。见寄存器0x114，位[D6:D0]。
15, //gc_max_dig_gain ，设置最大允许数字增益，适用于所有增益控制模式，见寄存器0x100的位[D4：D0]。

3.2 Gain MGC Control

详见AD936x 补充 第一部分

2, //mgc_dec_gain_step， 在CTRL_IN信号控制增益时，当某些CTRL_IN信号跳变为高电平时，增益索引减小此值。参见寄存器0x0FE的位[D7：D5]。
2, //mgc_inc_gain_step ，在CTRL_IN信号控制增益时，当某些CTRL_IN信号跳变为高电平时，增益索引增加此值。参见寄存器0x0FC的位[D7：D5]。
0, //mgc_rx1_ctrl_inp_enable ，为0时，SPI写操作更改RX1增益。为1时，CTRL_IN引脚将控制增益。参见寄存器0x0FB的位[D0]。
0, //mgc_rx2_ctrl_inp_enable ，为0时，SPI写操作更改RX2增益。为1时，CTRL_IN引脚将控制增益。参见寄存器0x0FB的位[D1]。
0, //mgc_split_table_ctrl_inp_gain_mode ，MGC模式， CTLR_IN 信号控制， split表模式下，AGC确定增益变化（0）；仅LPF增益变化（1）；仅LMT增益变化（2）。参见寄存器0x0FC的位[D4]，[D3]。

3.3 Gain AGC Control

详见AD936x 配置软件介绍 下 第二部分

10, //agc_adc_large_overload_exceed_counter ， 该计数器指定 large ADC过载发生次数，发生的过载次数超过该值后，减小设定的增益步长。参见寄存器0x122的位[D7：D:4]。
2, //agc_adc_large_overload_inc_steps ，用于AGC，决定 split 表模式下的 large LPF过载或全表模式下的large LMT和large ADC 过载的增益变化量。参见寄存器0x106的位[D3：D0]（名称具有误导性，应为dec-steps）
0, //agc_adc_lmt_small_overload_prevent_gain_inc_enable ，为1时，如果发生 small LMT或small ADC 过载，防止增益增加。参见寄存器0x120的位[D7]。
10, //agc_adc_small_overload_exceed_counter ，该计数器指定 small ADC过载发生次数，发生的过载次数超过该值后，减小设定的增益步长。参见寄存器0x122的位[D3：D0]。
4, //agc_dig_gain_step_size ，如果发生digital saturation，数字增益将降低此值。参见寄存器0x100的位[D7：D5]。
3, //agc_dig_saturation_exceed_counter ，该计数器指定digital saturation事件发生次数，发生的次数超过该值后，减小设定的增益步长。参见寄存器0x128的位[D3：D0]。
1000, // agc_gain_update_interval_us ，增益更新计数器配置为1000 us
0, //agc_immed_gain_change_if_large_adc_overload_enable ，设为1时，large ADC过载立即降低增益，忽略增益更新计数器。参见寄存器0x123的D3位。
0, //agc_immed_gain_change_if_large_lmt_overload_enable ，设为1时，large LMT过载立即降低增益，忽略增益更新计数器。参见寄存器0x123的D7位。
10, //agc_inner_thresh_high ，slow AGC 控制环路 inner threshold high： -10 dBFS
1, //agc_inner_thresh_high_dec_steps ，超过inner threshold high后，增益减少步长
12, //agc_inner_thresh_low ，slow AGC 控制环路 inner threshold low： -12dBFS
1, //agc_inner_thresh_low_inc_steps ，低于inner threshold low后，增益增加步长
10, //agc_lmt_overload_large_exceed_counter 该计数器指定 large LMT过载发生次数，发生的过载次数超过该值后，减小设定的增益步长。参见寄存器0x121的位[D7：D:4]。
2, //agc_lmt_overload_large_inc_steps，确定split 表模式下large LMT的增益变化或full 表模式下small ADC过载的增益变化。参见寄存器0x103的位[D4：D2]。
10, //agc_lmt_overload_small_exceed_counter ，该计数器指定 small LMT过载发生次数，配合其他寄存器，可以防止增益增加。参见寄存器0x121的位[D3：D0]。
5, //agc_outer_thresh_high ，slow AGC 控制环路 outer threshold high： -5 dBFS
2, //agc_outer_thresh_high_dec_steps ，超过outer threshold high后，增益减少步长
18, //agc_outer_thresh_low，slow AGC 控制环路 outer threshold low： -18 dBFS
2, //agc_outer_thresh_low_inc_steps ，低于outer threshold low后，增益增加步长
1, //agc_attack_delay_extra_margin_us， AGC Attack Delay可防止AGC在接收路径建立之前开始其算法，使接收路径在AGC启动之前稳定。当ENSM进入Rx状态时，延迟计数器启动，范围：0-31微秒。参见寄存器0x022的位[D5：D0]。
0, //agc_sync_for_gain_counter_enable ，1时，则CTRL_IN2转换为高电平会将增益更新计数器复位，参见寄存器0x128的D4位。

3.4 Fast AGC

64, //fagc_dec_pow_measuremnt_duration ，增益控制算法使用的功率测量持续时间。参见寄存器0x15C的位[D3：D0]。
260, //fagc_state_wait_time_ns，Energy Detect Count 配置为260 ns ，4个 Rx samples， 如果该时段没有检测到峰值过载，fast AGC可以从状态1进入状态2。Energy Detect Count 以ClkRF时钟频率(Rx FIR滤波器输入端使用的时钟)计时，参见寄存器0x117的位[D4：D0]。

3.5 Fast AGC - Low Power

0, //fagc_allow_agc_gain_increase ，为1时 Enable Incr Gain 位为1，如果平均信号功率低于低功率阈值的时间大于增量时间，进入State 2A， AGC 增加增益。 后续我们不使用Enable Incr Gain 位，配0。参见寄存器0x110的D0位。
5, //fagc_lp_thresh_increment_time ，增量时间 5 Rx samples ：fast AGC改变增益之前信号功率必须保持在低功率阈值以下的时间。也可以由MGC使用。参见寄存器0x11B的位[D7：D0]。
1, //fagc_lp_thresh_increment_steps ，如果信号功率降低到“低功率阈值”以下，并且仅在启用“Enable Incr Gain ”的情况下，快速AGC才会将增益索引增加此步长值。参见寄存器0x117的位[D7：D5]。

3.6 Fast AGC - Lock Level (Lock Level is set via slow AGC inner high threshold)

1, //fagc_lock_level_lmt_gain_increase_en ，为1时，如果在移至AGC锁定电平时需要增加增益索引，则允许AGC使用LMT增益。参见寄存器0x111的D6位。
5, //fagc_lock_level_gain_increase_upper_limit ，fast AGC用于锁定电平时，可调整的增益索引最大增加值。参见寄存器0x118的位[D5：D0]。

3.7 Fast AGC - Peak Detectors and Final Settling

1, //fagc_lpf_final_settling_steps ，增益索引减小值，如果在锁定电平后但在fast AGC状态5之前发生large LMT或large ADC过载时。如果过载次数超过了“Final Overrange Count”（fagc_final_overrange_count），则AGC算法将重新启动。如果使用split表，则取决于各种条件，增益可能会降低LPF或 LMT步长（fagc_lmt_final_settling_steps）。参见寄存器0x112的位[D7：D6]。
1, //fagc_lmt_final_settling_steps，“Post Lock Level Step for LMT Table”。参见寄存器0x113的位[D7：D6]。
3, //fagc_final_overrange_count ，“Final Overrange Count”。参见寄存器0x116的位[D7：D5]。

3.8 Fast AGC - Final Power Test

0, //fagc_gain_increase_after_gain_lock_en ，低功率测试 ，为1时 ，可在增益锁定后但在状态5之前增加增益。信号功率必须低于低功率阈值，且持续时间大于增量持续时间。参见寄存器0x110的D7位。

3.9 Fast AGC - Unlocking the Gain

0, //fagc_gain_index_type_after_exit_rx_mode ， AD9361退出Rx State， AGC将增益重置为：MAX Gain （0）; Optimized Gain（1）; Set Gain（2）。参见寄存器0x110的D4，D2位。
1, //fagc_use_last_lock_level_for_set_gain_en ，配置1时，将前一帧的最后的增益索引用于Set Gain。0时使用上一帧的第一个增益索引。参见寄存器0x111的D7位
1, //fagc_rst_gla_stronger_sig_thresh_exceeded_en ，为1时，并且fast AGC处于状态5，则信号功率增加的幅度超过“Stronger Signal Threshold”，增益解锁。参见寄存器0x115的D7位。
5, //fagc_optimized_gain_offset ， Optimize Gain Offset，上一次突发最后一个 AGC 增益锁定索引 加 Optimize Gain Offset，结果就是optimize gain索引。参见寄存器0x116的位[D3：D0]。
10, //fagc_rst_gla_stronger_sig_thresh_above_ll ，如果信号功率增加了此阈值，并且信号功率保持在此水平或更高，持续时间为Gain Lock Exit Count的两倍，则增益可能会解锁，具体取决于其他AGC配置位。参见寄存器0x113的位[D5：D0]。
1, //fagc_rst_gla_engergy_lost_sig_thresh_exceeded_en ，为1时，并且fast AGC处于状态5，则平均信号功率下降的幅度大于Energy Lost Threshold寄存器，增益解锁。参见寄存器0x110的D3位。
1, //fagc_rst_gla_engergy_lost_goto_optim_gain_en，为1时，并且fast AGC处于状态5，则在发生energy lost state或EN_AGC信号变高时，增益索引将达到 optimize gain 值。参见寄存器0x110的D6位。
10, //fagc_rst_gla_engergy_lost_sig_thresh_below_ll ，如果信号功率降低此阈值，并且信号功率保持在此水平或更低，且持续时间是Gain Lock Exit Count的两倍，则增益可能会解锁，具体取决于其他AGC配置位。参见寄存器0x112的位[D5：D0]。
8, //fagc_energy_lost_stronger_sig_gain_lock_exit_cnt ，“Gain Lock Exit Count”。参见寄存器0x119的位[D5：D0]。
1, //fagc_rst_gla_large_adc_overload_en ，为1时，如果Lg ADC Ovrg发生，解锁增益。参见寄存器0x110的位D1和寄存器0x114的位D7。
1, //fagc_rst_gla_large_lmt_overload_en ，fagc_rst_gla_large_adc_overload_en 和 该值 都为1时， 如果Lg ADC或LMT Ovrg发生，解锁增益。参见寄存器0x110的D1位。
0, //fagc_rst_gla_en_agc_pulled_high_en ，为1时，EN_AGC 拉高电平，增益将解锁，AGC算法将重新启动
0, //fagc_rst_gla_if_en_agc_pulled_high_mode ，EN_AGC 拉高电平，增益将解锁，AGC算法将重新启动，增益索引：MAX Gain（0）; Optimized Gain（1）; Set Gain（2），不改变增益。参见寄存器0x110、0x111
64, //fagc_power_measurement_duration_in_state5，功率测量持续时间，用在fast AGC 状态5（增益锁定）增益控制算法。参见寄存器0x109的位D7和0x10a的位[D7：D5]。

四、RSSI Control

4.1 RSSI Control

详见 AD9361 补充（中）RSSI部分

1, //rssi_delay ，1微秒，RSSI Delay，时钟频率为接收采样速率（Rx sample rate）8分频， 范围0到2040个 Rx samples
1000, //rssi_duration ，1000微秒，RSSI Duration 测量持续时间
3, //rssi_restart_mode，3，模式选择Gain change occurs
0, //rssi_unit_is_rx_samples_enable ，0时，RSSI单位是微秒，1时单位是rx_samples
1, //rssi_wait ，1微秒，RSSI Wait，时钟频率为接收采样速率4分频， 范围0到1020个 Rx samples

4.2 Aux ADC Control

4.2、4.3和4.4 见AD9361 介绍 (上) 第二部分

256, //aux_adc_decimation ，设置AuxADC抽取，参见寄存器0x01D位[D3：D1]。
40000000UL, //aux_adc_rate， 将AuxADC时钟频率设置为40000000Hz。参见寄存器0x01C的位[D5：D0]。

4.3 AuxDAC Control

1, //aux_dac_manual_mode_enable ，为1时，将 AuxDAC 设置为手动操作，也可以设置为在TDD 操作期间自动切换，以减少对 BBP 的控制要求
0, //aux_dac1_default_value_mV，DAC1默认电压（mV）
0, //aux_dac1_active_in_rx_enable，如果使能，DAC1在RX模式下处于活动状态
0, //aux_dac1_active_in_tx_enable ，如果使能，DAC1在TX模式下处于活动状态
0, //aux_dac1_active_in_alert_enable ，如果使能，DAC1在alert模式下处于活动状态
0, //aux_dac1_rx_delay_us ，RX 延时（us）
0, //aux_dac1_tx_delay_us ，TX 延时（us）
0, //aux_dac2_default_value_mV， DAC2默认电压（mV）
0, //aux_dac2_active_in_rx_enable ，如果使能，DAC2在RX模式下处于活动状态
0, //aux_dac2_active_in_tx_enable ，如果使能，DAC2在TX模式下处于活动状态
0, //aux_dac2_active_in_alert_enable ，如果使能，DAC2在alert模式下处于活动状态
0, //aux_dac2_rx_delay_us ，RX 延时（us）
0, //aux_dac2_tx_delay_us ，T X 延时（us）

4.4 Temperature Sensor Control

256, //temp_sense_decimation ，用于导出温度的AuxADC的抽取。
1000, //temp_sense_measurement_interval_ms ，测量间隔（以毫秒为单位）。
0xCE, //temp_sense_offset_signed ，偏移度为有符号 deg.C，范围-128…127
1, //temp_sense_periodic_measurement_enable ，启用定期测量

4.5 Control Out Setup

4.5和4.6详见AD9361 补充（下）

0xFF, //ctrl_outs_enable_mask ，Control Output Enable
0, //ctrl_outs_index *** adi,ctrl-outs-index，Control Output Pointer，范围0-31

4.6 External LNA Control

0, //elna_settling_delay_ns，外部LNA的建立延迟（ns）
0, //elna_gain_mdB
0, //elna_bypass_loss_mdB和elna_gain_mdB ，仅当（1）使用外部LNA且（2）增益表中的“ Ext LNA ctrl”位已编程时，elna_gain_mdB必须具有非零值。对于固定增益LNA，将elna-gain-mdB设置为LNA的增益，并将寄存器elna-bypass-loss-mdB的默认值保持为0。对于具有旁路模式的外部LNA，编程elna-gain-mdB使用“high gain（非旁路）值设置，并使用“low gain”（旁路）值编程elna-bypass-loss-mdB。该器件认为这两个值均代表AD9361之前的前端正增益。两个寄存器的范围为0至31500mdB，步长为500mdB。参阅下面两个elna-rx[1|2]-gpo[0|1]-control-enable，将外部LNA增益表位路由到GPO引脚。
0, //elna_rx1_gpo0_control_enable ，为1时，Rx1增益表中的“ Ext LNA Ctrl”位设置GPO0状态
0, //elna_rx2_gpo1_control_enable，为1时，Rx2增益表中的“ Ext LNA Ctrl”位设置GPO1状态
0, //elna_gaintable_all_index_enable ，为所有增益表中索引设置external LNA control位

五、Digital Interface Control

0, //digital_interface_tune_skip_mode ，跳过数字接口tune，0 =不跳过，1 =跳过TX tuning，2 =跳过RX 和TX并使用rx-data-clock-delay，rx-data-delay，tx-fb-clock -delay，tx-data-delay代替
0, //digital_interface_tune_fir_disable，FIR滤波器一旦启用，接口时序就会改变。如果时间间隔足够大，这通常不是问题。但是，在61.44 MSPS时，它会在某些系统上引起问题。一般在滤波器启用的情况下运行digital tune 。
1, //pp_tx_swap_enable ，为0时将交换I和Q（执行频谱反转）
1, //pp_rx_swap_enable ，为0时将交换I和Q（执行频谱反转）
0, //tx_channel_swap_enable，为1时将交换Tx1和Tx2样本的位置
0, //rx_channel_swap_enable ，为1时将交换Rx1和Rx2样本的位置
1, //rx_frame_pulse_mode_enable ,AD9361输出一个Rx帧同步信号，指示Rx帧的开始。为0时，Rx帧将与第一个有效的接收采样一致地变高，只要启用了接收器，它就会保持高电平。为1时，Rx帧信号以50％的占空比切换高低电平。
0, //two_t_two_r_timing_enable， 为1时，无论启用的发送器和接收器的数量如何，数据端口均使用2R2T时序。为0时，时序反映启用的信号路径的数量
0, //invert_data_bus_enable ，将数据端口从[11：0]转换为[0:11]
0, //invert_data_clk_enable，设置此选项将反转DATA_CLK
0, //fdd_alt_word_order_enable ，仅在全双工，双端口，全端口模式下有效。为1时，每个端口分成两个6位半端口。Rx1使用端口的6位，Rx2使用端口的其他6位(接收器不交错)。Tx1和Tx2的组织方式类似。
0, //invert_rx_frame_enable ，设置此选项会使Rx帧反转
0, //fdd_rx_rate_2tx_enable，为0时，Rx采样率等于Tx采样率。为1时，Rx速率是Tx速率的两倍。寄存器0x012的选项D3为0（全双工模式）时，才能设置此选项。
0, //swap_ports_enable ，为1时，将交换端口0和端口1。在LVDS模式下必须为0。
0, //single_data_rate_enable ，为0时，将使用DATA_CLK的两个边沿。为1时，仅使用的一个边缘
1, //lvds_mode_enable，为0时，数据端口使用单端CMOS。为1时，使用LVDS。
0, //half_duplex_mode_enable ，为0时，将允许同时双向数据。为1时，数据一次仅沿一个方向流动
0, //single_port_mode_enable，为0时，将同时使用P0和P1端口。为1时，仅使用一个数据端口。
0, //full_port_enable ，仅在全双工模式和双端口模式下使用。为1时，会强制接收器位于一个端口，发射器位于另一个端口。为0时，会混合每个端口上的接收器和发射器。
0, //full_duplex_swap_bits_enable，接收数据的比特和用于传输数据的比特之间切换使能，只有一个例外。如果设置了FDD Alt Word
Order位(0x011[D7])，则结果是用最低有效的6位交换最高有效的6位。
0, //delay_rx_data ， 设置Rx数据相对于Rx帧的延迟，DDR时单位是 DATA_CLK的一半，SDR时单位是 DATA_CLK。
0, //rx_data_clock_delay，见下方描述
4, //rx_data_delay ，这些位影响DATA_CLK和 Rx data延迟。典型的延迟约为0.3 ns / LSB。Rx Frame 的延迟量与数据端口比特的延迟量相同。最小延迟设置为0x0，最大延迟设置为0xF。设置该寄存器，以使AD9361的数据符合BBP建立/保持规范。寄存器0x006
7, //tx_fb_clock_delay ，见下方描述
0, //tx_data_delay ，该寄存器的功能与寄存器0x006相同，但会影响FB_CLK，Tx_FRAME和 Tx Data位。Tx帧同步的延迟量与数据端口比特的延迟量相同。设置该寄存器，以使来自BBP的数据满足AD9361设建立/保持规范。
#ifdef ALTERA_PLATFORM
300, //lvds_bias_mV
#else
150, //lvds_bias_mV ，LVDS驱动器幅度控制。VOD = 75 mV to 450 mV
#endif
1, //lvds_rx_onchip_termination_enable，对所有数据路径比特、Tx_FRAME和FB_CLK使用LVDS Rx100片内匹配。CMOS模式下不能将该位置1
0, //rx1rx2_phase_inversion_en ，FMCOMMS5使用，Rx1和Rx2反相
0xFF, //lvds_invert1_control ，见下方描述

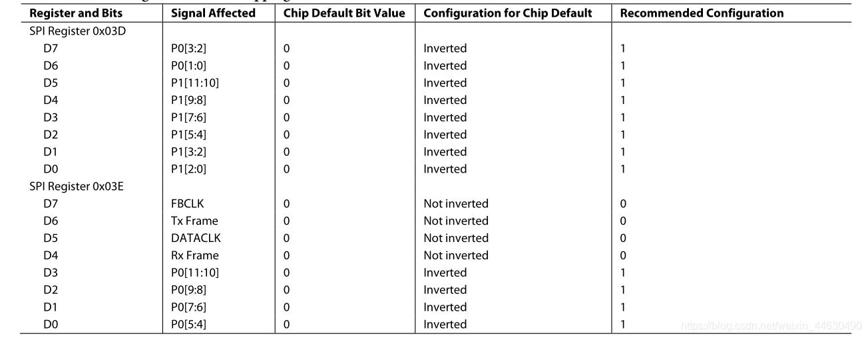

0x0F, //lvds_invert2_control ，通过设置这两个寄存器中的位，可以将任何LVDS对的相位从默认配置反转过来(见下表)。数据位的默认配置反相的。设置lvds-invert1-control = 0xFF和lvds-invert2-control = 0x0F来防止数据反相。时钟和帧信号在默认情况下不反相
在这里插入图片描述

六、GPO Control 、Tx Monitor Control 、GPIO definitions、MCS Sync、External LO clocks

6.1 GPO Control

0, //gpo0_inactive_state_high_enable
0, //gpo1_inactive_state_high_enable
0, //gpo2_inactive_state_high_enable
0, //gpo3_inactive_state_high_enable ,GPO[X]_inactive_state_high_enable，为0时，在Sleep, Wait, 和 Alert状态下为逻辑低；为1时，GPO在 Alert状态下为逻辑高。
0, //gpo0_slave_rx_enable
0, //gpo0_slave_tx_enable
0, //gpo1_slave_rx_enable
0, //gpo1_slave_tx_enable
0, //gpo2_slave_rx_enable
0, //gpo2_slave_tx_enable
0, //gpo3_slave_rx_enable ,为1时，当ENSM进入RX状态时，GPO引脚更改状态
0, //gpo3_slave_tx_enable, 为1时，当ENSM进入TX状态时，GPO引脚更改状态
0, //gpo0_rx_delay_us
0, //gpo0_tx_delay_us
0, //gpo1_rx_delay_us
0, //gpo1_tx_delay_us
0, //gpo2_rx_delay_us
0, //gpo2_tx_delay_us
0, //gpo3_rx_delay_us，设置从 Alert 状态转移到RX的延迟为GPO改变逻辑电平的时间。1us / LSB，范围从0到255 us。
0, //gpo3_tx_delay_us ，设置从 Alert 状态转移到TX的延迟为GPO改变逻辑电平的时间。1us / LSB，范围从0到255 us。

6.2 Tx Monitor Control

37000, //low_high_gain_threshold_mdB ，Tx Atten Threshold 37dB，TPM增益模式，低或高增益索引由 Tx Atten Threshold寄存器(寄存器0x078 [D7:D0])中的阈值决定。如果Tx Attenuation(寄存器0x073和寄存器0x074)等于或小于阈值，则使用低增益索引值，如果该值大于阈值，则在接收路径中使用高增益索引值。
0, //low_gain_dB ，Tx Mon Low Gain，接收低通滤波器增益GBBF由寄存器Tx Mon Low Gain 和 Tx Mon High Gain 设置(寄存器0x067 [D4:D0]和寄存器0x068 [D4:D0])。
24, //high_gain_dB ，Tx Mon High Gain，接收低通滤波器增益GBBF由寄存器Tx Mon Low Gain 和 Tx Mon High Gain 设置(寄存器0x067 [D4:D0]和寄存器0x068 [D4:D0])。
0, //tx_mon_track_en，为了最大化SNR， 0x067[D5] Tx Mon Track位可以设置为1，以最小化Tx monitor 信号路径中的DC偏移。
0, //one_shot_mode_en，必须是0，TPM Mode Enable，0x06E D[6]
511, //tx_mon_delay ，Tx Mon Delay Counter， ENSM进入发送状态后，如果0x06A[D7:D2]中的Tx Level Threshold= 0，Tx Mon Delay Counter启动。如果0x06A[D7:D2]非零，AD9361将I和Q样本的 6 MSBs与0x06A[D7:D2]进行比较。如果超过0x06A[D7:D2]，Tx Mon Delay Counter 启动。到期后，AD9361测量发射RSSI。分辨率为 64 × ADC clocks/LSB
8192, //tx_mon_duration ，Tx Mon Duration，该寄存器根据下式指定发射RSSI测量的持续时间。
在这里插入图片描述
2, //tx1_mon_front_end_gain ，Tx Mon 1 Config ，Tx Mon 1 TIA Gain[1:0] ，TPM前端增益如下表
2, //tx2_mon_front_end_gain ，Tx Mon 2 Config ，Tx Mon 2 TIA Gain[1:0] ，TPM前端增益如下表

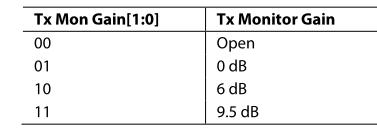

在这里插入图片描述
48, //tx1_mon_lo_cm ，48，Tx Mon 1 Config [D7:D2]，必须6’b110000
48, //tx2_mon_lo_cm , 48，Tx Mon 2 Config [D7:D2]，必须6’b110000

6.3 GPIO definitions

-1, //gpio_resetb ，复位引脚，输出，初始化时赋值为GPIO_RESET_PIN

6.4 MCS Sync

Multi Chip Sync (MCS) config，多片同步配置，FMCOMMS5需要
-1, //gpio_sync ，我使用FMCOMMS3，不使用该引脚（该值小于0即可），FMCOMMS5时配为GPIO_SYNC_PIN
-1, //gpio_cal_sw1 ，不使用该引脚（该值小于0即可），FMCOMMS5时配为GPIO_CAL_SW1_PIN
-1, //gpio_cal_sw2 ，不使用该引脚（该值小于0即可），FMCOMMS5时配为GPIO_CAL_SW2_PIN

6.5 External LO clocks

外部LO时钟，不使用外部LO时钟，配为NULL指针。
NULL, //(*ad9361_rfpll_ext_recalc_rate)()
NULL, //(*ad9361_rfpll_ext_round_rate)()
NULL //(*ad9361_rfpll_ext_set_rate)()

七、AD9361_RXFIRConfig rx_fir_config 、AD9361_TXFIRConfig tx_fir_config

滤波器详细介绍在AD9361 FIR 滤波器设计

AD9361_RXFIRConfig rx_fir_config = {
	3, // rx
	-6, // rx_gain
	2, // rx_dec
	{-12,-15,-22,-8,9,28,24,1,-28,-31,-2,42,57,21,-43,-76,-38,50,109,73,-44,-138,-111,36,177,169,-10,-210,-235,-26,247,321,86,-273,-419,-167,294,538,283,-297,-673,-434,280,832,641,-228,-1016,-916,130,1239,1302,48,-1522,-1873,-362,1926,2834,986,-2643,-4912,-2652,4728,14235,20875,20875,14235,4728,-2652,-4912,-2643,986,2834,1926,-362,-1873,-1522,48,1302,1239,130,-916,-1016,-228,641,832,280,-434,-673,-297,283,538,294,-167,-419,-273,86,321,247,-26,-235,-210,-10,169,177,36,-111,-138,-44,73,109,50,-38,-76,-43,21,57,42,-2,-31,-28,1,24,28,9,-8,-22,-15,-12}, // rx_coef[128]
	128, // rx_coef_size
	{983040000,491520000,245760000,122880000,61440000,30720000}, // rx_path_clks[6]
	25820686 // rx_bandwidth
};

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9

得到上面滤波器的配置结构体后， {983040000,491520000,245760000,122880000,61440000,30720000}, // rx_path_clks[6] 和 25820686 // rx_bandwidth 在后续ad9361_set_rx_fir_config函数配置滤波器时未用到

将上述得到的Rx/Tx路径时钟和带宽替换到AD9361_InitParam 参数的{983040000, 245760000, 122880000, 61440000, 30720000, 30720000},// rx_path_clock_frequencies[6]和18000000,//rf_rx_bandwidth_hz

id="article_content" class="article_content clearfix"> id="content_views" class="markdown_views prism-atom-one-dark">

一、制作openjdk8基础镜像【基于自定义alpine-3.18.0:v1 】

docker pull maven:3.5.0-jdk-8-alpine
78.56 MB
https://hub.docker.com/_/maven/tagspage=8&name=alpine

openjdk二进制下载地址
https://blog.csdn.net/fenglllle/article/details/124786948

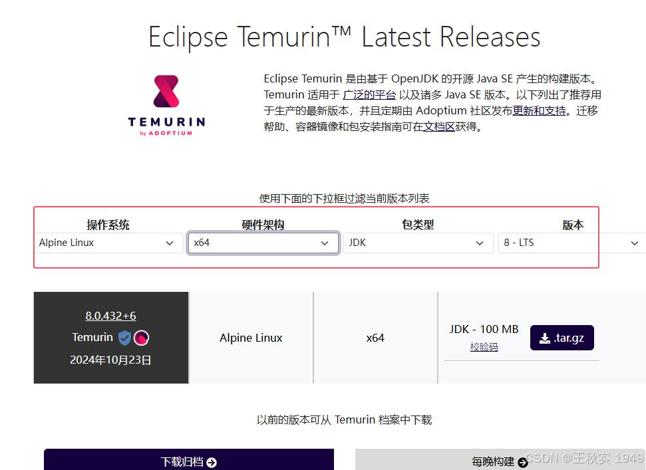

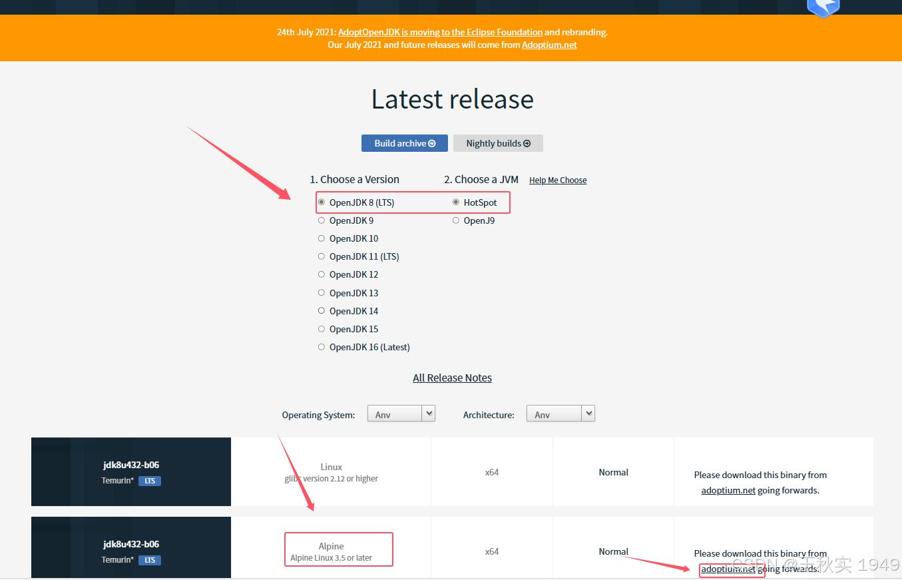

https://adoptopenjdk.net/releases.html
在这里插入图片描述
在这里插入图片描述
Dockerfile中，source /etc/profile不能加载的原因
为什么还需要选择使用他的原因：三 中，tomcat普通用户交互式启动tomcat

#在 Docker 容器中，/etc/profile 文件不会在容器启动时自动执行，这是因为 Docker 容器通常不会启动交互式登录 shell，而是直接运行指定的命令。/etc/profile 和用户的 shell 配置文件（如 .bash_profile[root]、.bashrc[普通用户] 等）是在交互式登录 shell 中被加载的。如果容器启动命令不涉及启动一个交互式 shell，这些文件就不会被执行。
解决方法
如果你需要在 Docker 容器中自动加载 /etc/profile 或其他环境配置，你可以采取以下几种方法之一：
1. 修改容器的启动命令
确保容器启动时使用交互式 shell。例如，你可以在 Dockerfile 中设置 CMD 或 ENTRYPOINT 指令来启动一个 Bash shell：
这样，当你以交互式方式运行容器时（使用 docker run -it ），它将启动 Bash，该 Bash 会加载 /etc/profile。
2. 在 Dockerfile 中使用环境变量
对于一些简单的环境设置，你也可以直接在 Dockerfile 中使用 ENV 指令来设置环境变量，这样就不需要依赖 /etc/profile
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

root@ubuntu:~/system/openjdk# cat profile

export PATH="/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin"

export PAGER=less
umask 022

# use nicer PS1 for bash and busybox ash
if [ -n "$BASH_VERSION" -o "$BB_ASH_VERSION" ]; then
	PS1='h:w$ '
# use nicer PS1 for zsh
elif [ -n "$ZSH_VERSION" ]; then
	PS1='%m:%~%# '
# set up fallback default PS1
else
	: "${HOSTNAME:=$(hostname)}"
	PS1='${HOSTNAME%%.*}:$PWD'
	[ "$(id -u)" -eq 0 ] && PS1="${PS1}# " || PS1="${PS1}$ "
fi

if [ -n "$BASH_VERSION" ] && [ "$BASH" != "/bin/sh" ]; then
	# if we're bash (and not /bin/sh bash), also source the bashrc
	# by default, bash sources the bashrc for non-login,
	# and only /etc/profile on login (-l). so, make it do both on login.
	# this ensures that login-shell bash (e.g. -bash or bash -l) still sources the
	# system bashrc, which e.g. loads bash-completion
	. /etc/bash/bashrc
fi

for script in /etc/profile.d/*.sh ; do
	if [ -r "$script" ] ; then
		. "$script"
	fi
done
unset script
export JAVA_HOME=/usr/local/jdk
export JRE_HOME=$JAVA_HOME/jre
export PATH=$JAVA_HOME/bin:$JRE_HOME/bin:$PATH
export CLASSPATH=.$CLASSPATH:$JAVA_HOME/lib:$JRE_HOME/lib:$JAVA_HOME/lib/tools.jar


root@ubuntu:~/system/openjdk# tree ./
./
└── OpenJDK8U-jdk_x64_alpine-linux_hotspot_8u432b06.tar.gz
└── profile
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
class="hide-preCode-box">
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43

root@ubuntu:~/system/openjdk# cat Dockerfile

#JDK Base Image
#基于alpine-3.18.0:v1【官方镜像+自定义环境】
FROM registry.cn-hangzhou.aliyuncs.com/qiushi/alpine-3.18.0:v1
LABEL Image="Openjdk base"
ADD OpenJDK8U-jdk_x64_alpine-linux_hotspot_8u432b06.tar.gz  /usr/local/src/
RUN ln -s /usr/local/src/jdk8u432-b06   /usr/local/jdk
ADD profile /etc/profile
ENV JAVA_HOME /usr/local/jdk
ENV JRE_HOME $JAVA_HOME/jre
ENV PATH $JAVA_HOME/bin:$JRE_HOME/bin:$PATH
ENV CLASSPATH .$CLASSPATH:$JAVA_HOME/lib:$JRE_HOME/lib:$JAVA_HOME/lib/tools.jar


docker build -t registry.cn-hangzhou.aliyuncs.com/qiushi/alpine-3.18.0-openjdk-8u432b06:v1 .
docker push registry.cn-hangzhou.aliyuncs.com/qiushi/alpine-3.18.0-openjdk-8u432b06:v1


docker run -ti --rm registry.cn-hangzhou.aliyuncs.com/qiushi/alpine-3.18.0-openjdk-8u432b06:v1 sh


/ # java -version
openjdk version "1.8.0_432"
OpenJDK Runtime Environment (Temurin)(build 1.8.0_432-b06)
OpenJDK 64-Bit Server VM (Temurin)(build 25.432-b06, mixed mode)

/ # env
HOSTNAME=ba44d1f0c9fe
SHLVL=1
HOME=/root
JRE_HOME=/usr/local/jdk/jre
TERM=xterm
PATH=/usr/local/jdk/bin:/usr/local/jdk/jre/bin:/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin
CLASSPATH=.:/usr/local/jdk/lib:/usr/local/jdk/jre/lib:/usr/local/jdk/lib/tools.jar
JAVA_HOME=/usr/local/jdk
PWD=/

/ # id www
uid=2024(www) gid=2024(www) groups=2024(www),2024(www)
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
class="hide-preCode-box">

二、制作tomcat 9 Base镜像【基于自制openjdk8基础镜像 】

2.1 基于自定义的 JDK 基础镜像，构建出通用的自定义 Tomcat 基础镜像，此镜像后期会被多个业务的多个服务共同引用
2.2 JDK 版本和Tomcat 版本对应关系，如下：

https://tomcat.apache.org/whichversion.html

2.3 tomcat 8版本，官网已经没有维护了，使用tomcat 9版本

在这里插入图片描述

wget https://mirrors.tuna.tsinghua.edu.cn/apache/tomcat/tomcat-9/v9.0.97/bin/apache-tomcat-9.0.97.tar.gz
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

cat Dockerfile

#Tomcat Base Image
#Tomcat Base Image
FROM registry.cn-hangzhou.aliyuncs.com/qiushi/alpine-3.18.0-openjdk-8u432b06:v1
#env
ENV TZ "Asia/Shanghai"
ENV LANG en_US.UTF-8
ENV TERM xterm
ENV TOMCAT_MAJOR_VERSION 9
ENV TOMCAT_MINOR_VERSION 9.0.97
ENV CATALINA_HOME /apps/tomcat
ENV APP_DIR ${CATALINA_HOME}/webapps

#tomcat
RUN mkdir /apps
#添加系统账户
RUN  addgroup -g 2025 -S tomcat &&
     adduser -u 2025 -G tomcat -D -S -s /bin/sh  tomcat
ADD apache-tomcat-9.0.97.tar.gz /apps
RUN ln -s /apps/apache-tomcat-9.0.97 /apps/tomcat


docker build -t registry.cn-hangzhou.aliyuncs.com/qiushi/alpine-3.18.0-openjdk-8u432b06-v1-tomcat-9.0.97:v1  .
docker run -it --rm -p 8080:8080  registry.cn-hangzhou.aliyuncs.com/qiushi/alpine-3.18.0-openjdk-8u432b06-v1-tomcat-9.0.97:v1 sh
/ # /apps/tomcat/bin/catalina.sh start
Using CATALINA_BASE:   /apps/tomcat
Using CATALINA_HOME:   /apps/tomcat
Using CATALINA_TMPDIR: /apps/tomcat/temp
Using JRE_HOME:        /usr/local/jdk/jre
Using CLASSPATH:       /apps/tomcat/bin/bootstrap.jar:/apps/tomcat/bin/tomcat-juli.jar
Using CATALINA_OPTS:
Tomcat started.

/ # netstat -ntulp
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address           Foreign Address         State       PID/Program name
tcp        0      0 127.0.0.1:8005          0.0.0.0:*               LISTEN      14/java
tcp        0      0 0.0.0.0:8080            0.0.0.0:*               LISTEN      14/java
/ # env
HOSTNAME=3e8f4f50d5b6
TOMCAT_MINOR_VERSION=9.0.97
SHLVL=1
HOME=/root
JRE_HOME=/usr/local/jdk/jre
CATALINA_HOME=/apps/tomcat
TERM=xterm
PATH=/usr/local/jdk/bin:/usr/local/jdk/jre/bin:/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin
APP_DIR=/apps/tomcat/webapps
LANG=en_US.UTF-8
CLASSPATH=.:/usr/local/jdk/lib:/usr/local/jdk/jre/lib:/usr/local/jdk/lib/tools.jar
TOMCAT_MAJOR_VERSION=9
JAVA_HOME=/usr/local/jdk
PWD=/
TZ=Asia/Shanghai


docker push registry.cn-hangzhou.aliyuncs.com/qiushi/alpine-3.18.0-openjdk-8u432b06-v1-tomcat-9.0.97:v1
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">

三、构建业务镜像1【基于tomcat 9 Base镜像】

root@ubuntu:~/web# mkdir  tomcat/tomcat-app{1,2}.
root@ubuntu:~/web# tree tomcat
tomcat
├── apache-tomcat-9.0.97.tar.gz
├── Dockerfile
├── tomcat-app1
└── tomcat-app2
root@ubuntu:~/web/tomcat# tar xzvf apache-tomcat-9.0.97.tar.gz
root@ubuntu:~/web/tomcat# cp apache-tomcat-9.0.97/conf/server.xml  tomcat-app1/
root@ubuntu:~/web/tomcat# vim tomcat-app1/server.xml
......

......
root@ubuntu:~/web/tomcat# cd tomcat-app1
root@ubuntu:~/web/tomcat/tomcat-app1# mkdir app

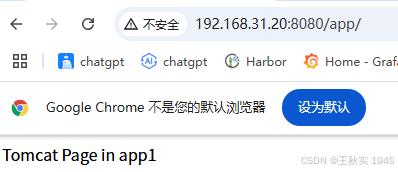

root@ubuntu:~/web/tomcat/tomcat-app1# echo "Tomcat Page in app1" > app/index.jsp
root@ubuntu:~/web/tomcat/tomcat-app1# tar zcf app.tar.gz app
root@ubuntu:~/web/tomcat/tomcat-app1# ls
app  app.tar.gz  server.xml
root@ubuntu:~/web/tomcat/tomcat-app1# cat run_tomcat.sh
#!/bin/bash
echo "nameserver 192.168.31.1" > /etc/resolv.conf
su - tomcat -c "/apps/tomcat/bin/catalina.sh start"
su - tomcat -c "tail -f /etc/hosts"
root@ubuntu:~/web/tomcat/tomcat-app1# chmod a+x run_tomcat.sh
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">

root@ubuntu:~/web/tomcat/tomcat-app1# cat Dockerfile

#Tomcat Web Image
FROM registry.cn-hangzhou.aliyuncs.com/qiushi/alpine-3.18.0-openjdk-8u432b06-v1-tomcat-9.0.97:v1
ADD server.xml /apps/tomcat/conf/server.xml
ADD run_tomcat.sh /apps/tomcat/bin/run_tomcat.sh
ADD app.tar.gz /data/tomcat/webapps/
RUN chown -R tomcat.tomcat /apps/ /data/tomcat/
EXPOSE 8080
CMD ["/apps/tomcat/bin/run_tomcat.sh"]


root@ubuntu:~/web/tomcat/tomcat-app1# docker build -t registry.cn-hangzhou.aliyuncs.com/qiushi/alpine-3.18.0-openjdk-8u432b06-v1-tomcat-9.0.97-v1-app1:v1 .
root@ubuntu:~/web/tomcat/tomcat-app1# docker push  registry.cn-hangzhou.aliyuncs.com/qiushi/alpine-3.18.0-openjdk-8u432b06-v1-tomcat-9.0.97-v1-app1:v1


docker run -ti --rm -p 8080:8080 registry.cn-hangzhou.aliyuncs.com/qiushi/alpine-3.18.0-openjdk-8u432b06-v1-tomcat-9.0.97-v1-app1:v1
Using CATALINA_BASE:   /apps/tomcat
Using CATALINA_HOME:   /apps/tomcat
Using CATALINA_TMPDIR: /apps/tomcat/temp
Using JRE_HOME:        /usr/local/jdk/jre
Using CLASSPATH:       /apps/tomcat/bin/bootstrap.jar:/apps/tomcat/bin/tomcat-juli.jar
Using CATALINA_OPTS:
Tomcat started.
127.0.0.1	localhost
::1	localhost ip6-localhost ip6-loopback
fe00::0	ip6-localnet
ff00::0	ip6-mcastprefix
ff02::1	ip6-allnodes
ff02::2	ip6-allrouters
192.168.100.2	79a46dbde53f
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">

在这里插入图片描述
在这里插入图片描述

data-report-view="{"mod":"1585297308_001","spm":"1001.2101.3001.6548","dest":"https://blog.csdn.net/web13688565871/article/details/145265819","extend1":"pc","ab":"new"}">>
注：本文转载自blog.csdn.net的lwd_up的文章"https://blog.csdn.net/weixin_44630490/article/details/116707850"。版权归原作者所有，此博客不拥有其著作权，亦不承担相应法律责任。如有侵权，请联系我们删除。
复制链接
复制链接
相关推荐
发表评论

评论记录：

未查询到任何数据！
