一、ADI官方资料
1.1 介绍
HDL参考设计介绍：AD9361 HDL Reference Designs
1.2 下载 和 使用
1.3 相关资料

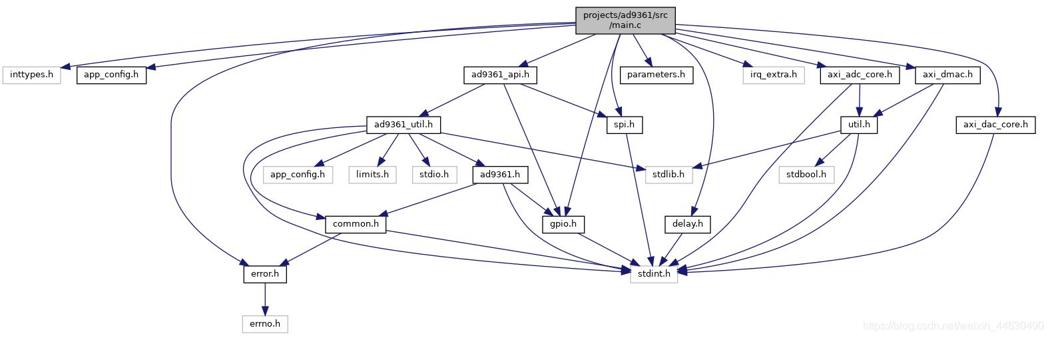

AD9361 无操作系统文档介绍 (包含驱动程序、头文件、项目等)：AD9361 Doxygen Documentation，例如下图为文档中项目部分讲解框图，可以帮助我们加快学习
自定义或修改 AD9361 设备驱动（介绍了No-OS 中主函数的参数含义）：AD9361 Device Driver Customization
二、HDL 和 sw
2.1 构建HDL

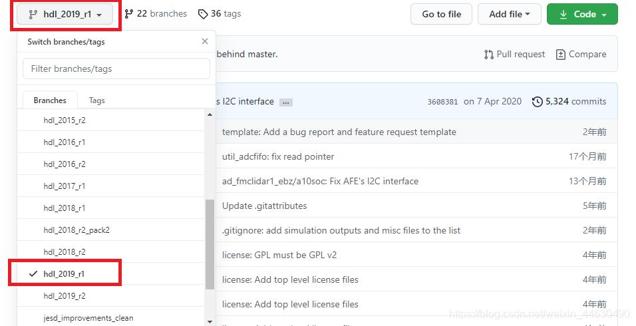

首先根据HDL发行说明选择Vivado版本，最新的可能bug比较多点，我选用得是hdl_2019_r1，这个版本需要Vivado 2018.3，在Download HDL中选择hdl_2019_r1分支，如下图所示，下载好zip文件
Windows不支持GNU Make，Windows系统最好使用Cygwin来构建，安装Cygwin时，选择“ make”和“ git”软件包，后续要用。不推介手动TCL构建，因为构建项目前，它所需的库也必须构建，太多了，所需的库构建不全会报错，而且特别费时间。
- 需要把 Cygwin 的安装路径D:cygwin64in添加到系统变量里，如何添加环境变量可以去查

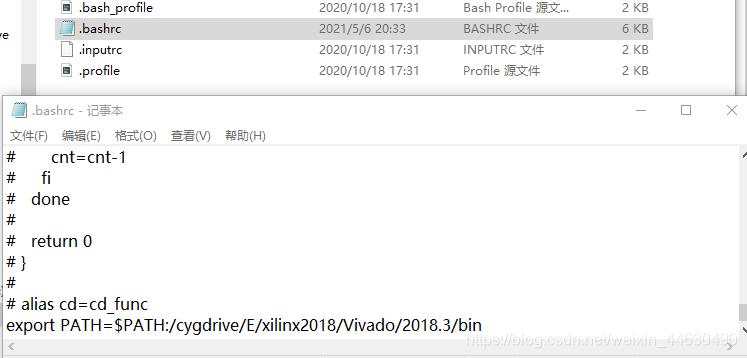

- 把vivado的安装路径添加到Cygwin PATH环境变量中,修改~cygwin64homeAdministrator路径下的’.bashrc’文件，最后一行添加如下图所示
export PATH=$PATH:/cygdrive/E/xilinx2018/Vivado/2018.3/bin
E/xilinx2018/Vivado/2018.3/bin 是vivado的安装路径
- 1
- 2

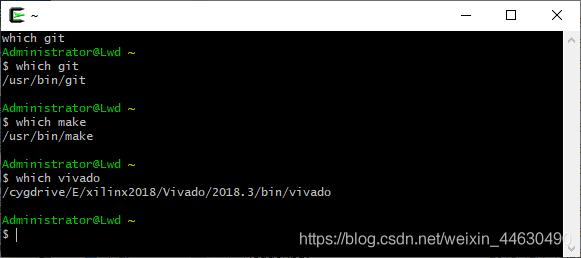

利用which git ,which make,which vivado 进行测试，如果设置正确，这些命令将返回有效路径。
在cygwin里将路径切换到解压的HDL路径下面，再执行make命令
cd F:/AD9361/hdl-hdl_2019_r1/projects/fmcomms2/zc706 （注意为/，直接复制的地址为，需要更正）
make
- 1
- 2
- F:AD9361hdl-hdl_2019_r1projectsfmcomms2zc706，是需要构建的hdl的地址

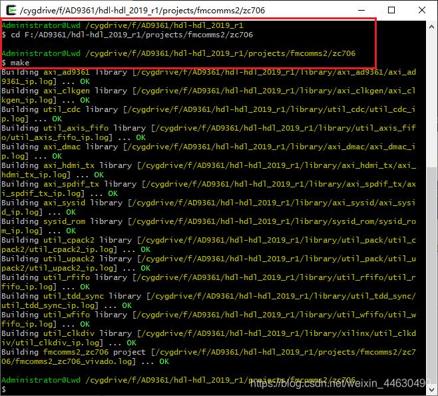

make首先构建所有库，然后构建项目，等10几分钟，如下图所示，构建完成，项目构建成功后，hdf文件应位于“ sdk”文件夹中

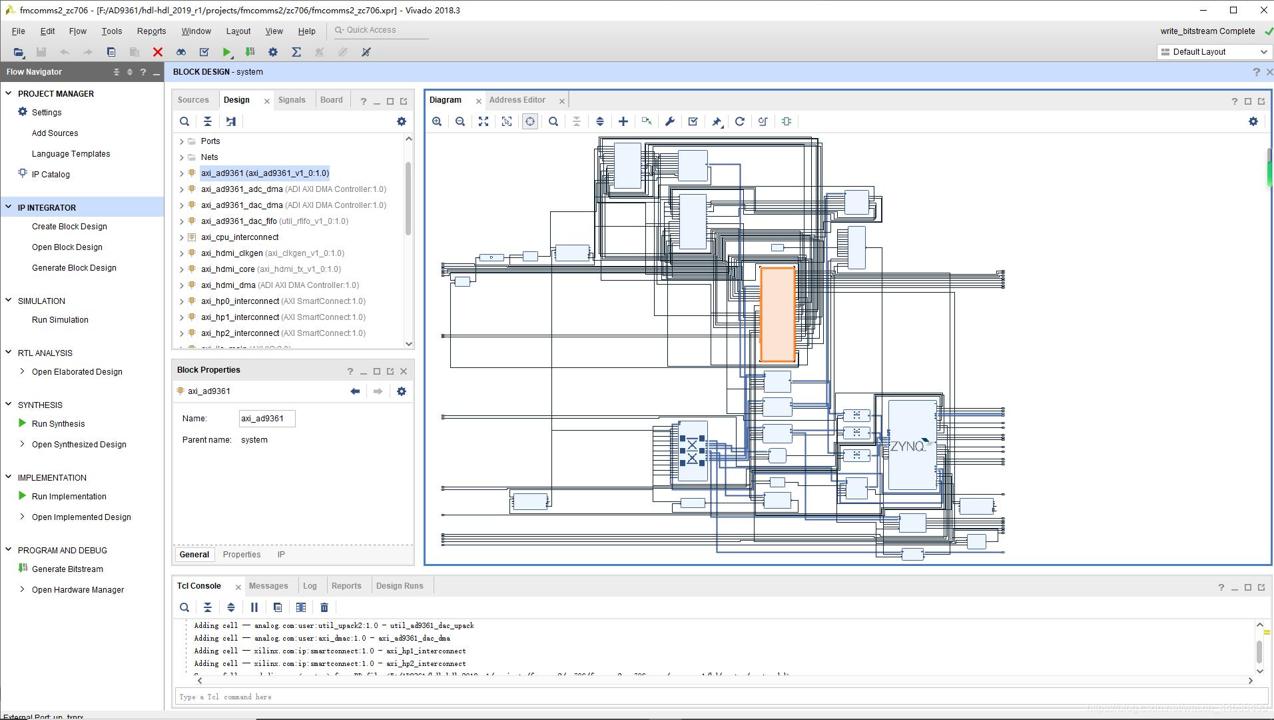

在文件路径中找到xpr文件，在Vivado中打开
2.2 sw
大部分情况下仅靠HDL无法做任何有用的事情，需要在处理器上运行软件才能进行设计，ADI提供两种方案，Linux和No-OS，我们用No-OS方法。
2.2.1 创建项目
No-OS驱动程序在Download No-OS下载和HDL相匹配的2019_R1分支

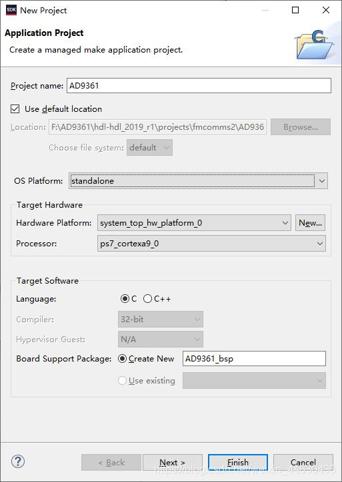

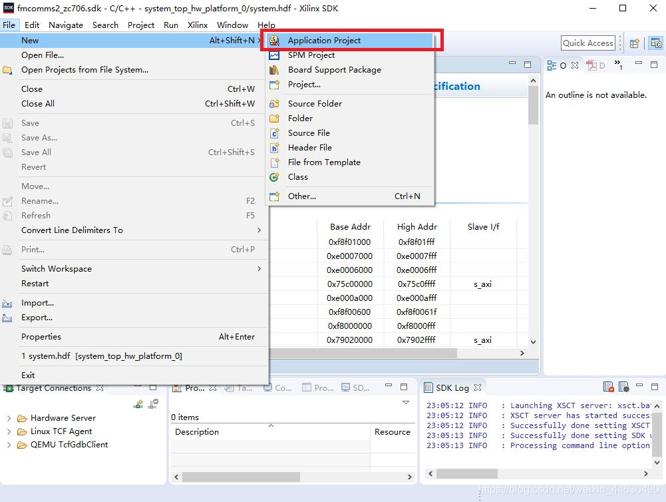

在vivado中启动SDK 2018.3，然后创建一个新的应用程序项目：文件→新建→应用程序项目。
Project name ： 项目名称
use default location ： 使用默认地址
OS Platform ：单板 还是 Linux

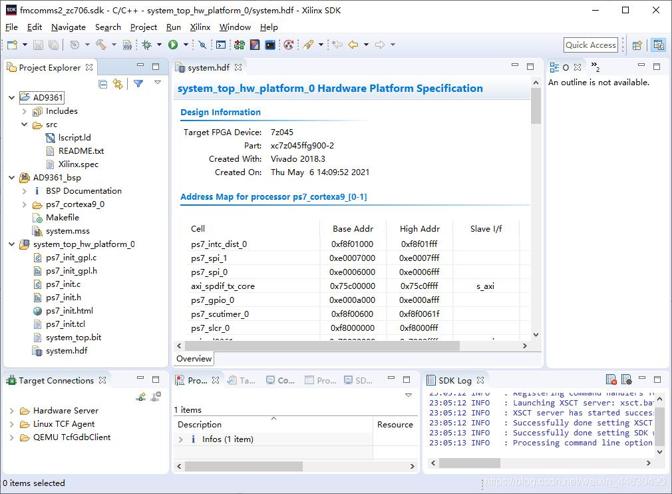

Hardware Platform ：使用通过Vivado生成的硬件平台规范文件 system_top.hdf
processor ：两个ARM核中的ARM 0
Language ：C语言
Board Support Package ： 板级支持包 ，新建
next ，选择“空应用程序模板”，然后单击“完成”,如下图所示，
需要根据自己的需求正确设置 Stack 和 Heap 的大小，如局部变量较多，增大Stack，某些应用程序（例如FMCOMMSx）需要增加HEAP大小才能进行动态内存分配，官方建议使用Microblaze处理器时，确保HEAP大小至少为0x100000。Stack 和 Heap 初始大小都为 0x2000。
2.2.2 项目配置
No-OS 解压后，将~:AD9361 o-OS-2019_R1ad9361 文件夹下的sw文件全部复制到 SDK 中工程中的src 文件中 ~:AD9361hdl-hdl_2019_r1projectsfmcomms2AD9361fmcomms2_zc706.sdkAD9361src
根据所需设备配置，从config.h头文件中取消注释（没正确取消注释，程序不能正确运行）
//#define CONSOLE_COMMANDS
#define XILINX_PLATFORM
//#define ALTERA_PLATFORM
//#define FMCOMMS5
//#define ADI_RF_SOM
//#define ADI_RF_SOM_CMOS
#define ADC_DMA_EXAMPLE
//#define ADC_DMA_IRQ_EXAMPLE
#define DAC_DMA_EXAMPLE
//#define AXI_ADC_NOT_PRESENT
//#define TDD_SWITCH_STATE_EXAMPLE
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
//#define CONSOLE_COMMANDS ：可选，使用一些控制命令来配置或获取AD9361器件当前信息，可以通过连接到开发板的UART来传输命令
#define XILINX_PLATFORM： 我使用的是 xilinx 设备 取消注释
//#define ALTERA_PLATFORM ：不取消
//#define FMCOMMS5 ： 我的是FMCOMMS3，不取消
//#define ADI_RF_SOM 和 //#define ADI_RF_SOM_CMOS ：不取消，取消注释时，xo-disable-use-ext-refclk-enable为1，会使用外部refclk
#define ADC_DMA_EXAMPLE ：取消，可以使用adc_capture函数通过DMA获取IQ数据
//#define ADC_DMA_IRQ_EXAMPLE ：不取消，先不涉及中断部分
#define DAC_DMA_EXAMPLE： 取消注释，官方例程的正弦波数据写入DDR，通过DMA将数据传给AD9361,不取消时使用DDS产生数据传给AD9361
//#define AXI_ADC_NOT_PRESENT：不取消，取消后不能对AD9361发数据和取数据
//#define TDD_SWITCH_STATE_EXAMPLE：不取消，例程默认是FDD，取消后是AD9361的TDD模式ensm转移例程

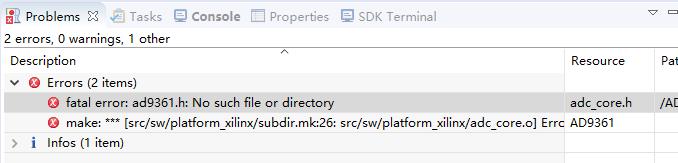

sw文件复制到src文件中 ，sdk会自动编译，可能会报错，如下所示

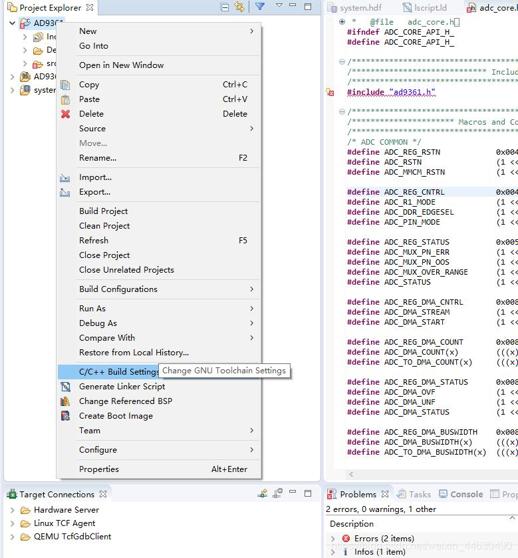

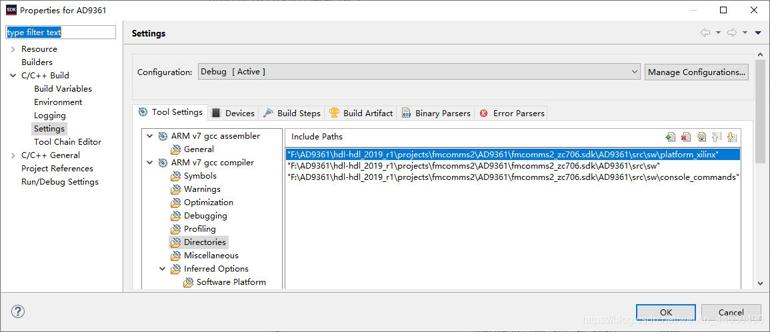

src文件夹中存在多个文件夹，头文件路径包括文件夹的所有路径：工程右击 →在C/C++ Build Settings → Tool Settings →ARM v7 gcc compiler → Directories 部分，然后添加以下文件夹的路径。
无错误后sw项目构建完成，可以将软件部分的程序下载到ARM中运行调试 。

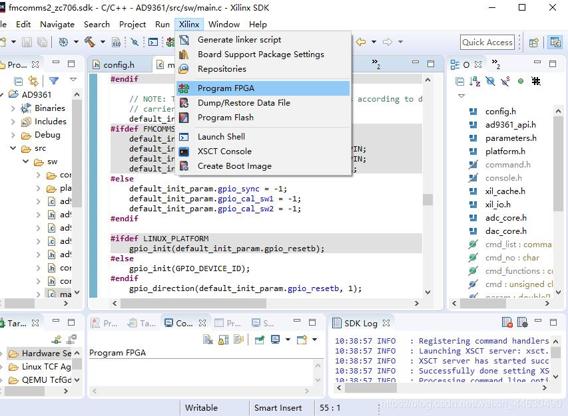

首先可以在SDK中对Zynq的FPGA部分进行编程，通过单击Xilinx → Program FPGA 来对FPGA进行编程。

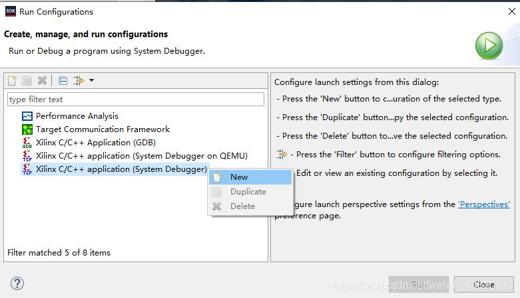

对FPGA进行编程之后，再选择Run → Run Configurations…，创建一个新的Run Configuration，在Run Configuration窗口中，选择Xilinx C / C ++ application (System Debugger)，双击或者右击New，详细过程可见 zynq zc706 JTAG调试 部分。

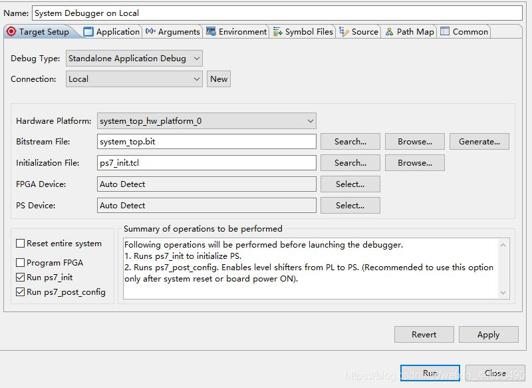

之后Target Setup 配为
Debug Type ：Standalone Application Debug
Initialization file ：ps7_init.tcl
Run ps7_init ：勾选
Run ps7_post_config options ：勾选
Program FPGA ：可以勾选，对FPGA部分进行编程
Application部分
定义当前的项目名称和应用程序可执行文件

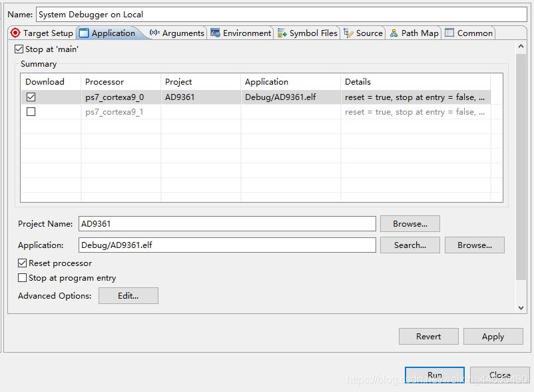

完成run configuration后，单击Run按钮来启动

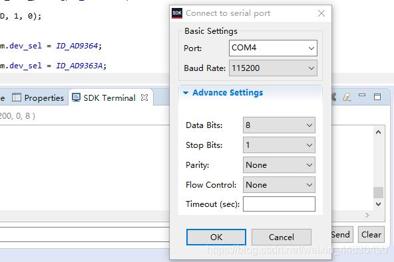

有需要的话可以在 SDK Terminal 使用UART捕获示例程序AD9361的输出（详见 AD9361 官方例程详解（二））
波特率： 115200bps
数据： 8位
奇偶校验：无
停止位： 1位
流量控制：无
