通过AD936x Evaluation Software加深了解： AD936x 配置软件介绍 上
五、RSSI
Received Strength Signal Indicator (RSSI)有多种配置，用户可以优化RSSI，以最少的BBP交互产生极其精确的结果。RSSI精度本来就很好，还可以通过各种方法提高，如增益步长校准。
AD9361通过测量功率电平（dB）与补偿接收路径增益来测量RSSI，RSSI 算法在AGC锁定增益后启动。
- RSSI值不是绝对单位。将RSSI回读值等同于绝对功率电平(如dBm)需要factory calibration——将信号注入系统的天线端口，并读取RSSI字，由测试生成一个校正因子（使RSI字等同于注入天线端口的信号电平），以将RSSI字校准到绝对基准。该校准独立于增益步长校准。
5.1 模式选择和测量持续时间

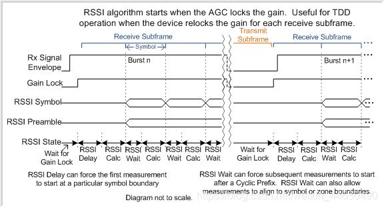

RSSI Mode 为0，选择AGC in Fast Attack Mode Locks the Gain，时序如下：

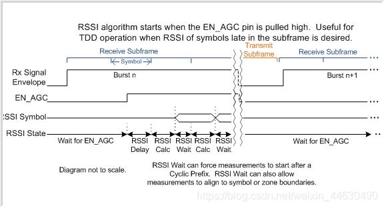

RSSI Mode 为1，选择EN_AGC pin is pulled High，时序如下：
RSSI Mode 为2，选择AD9361 Enters Rx Mode，时序如下：

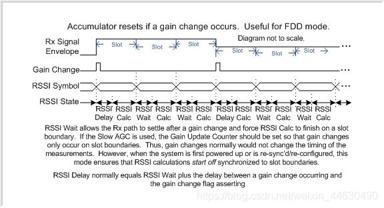

RSSI Mode 为3，选择Gain Change Occurs，时序如下：

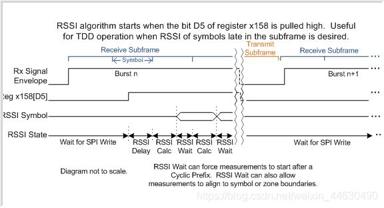

RSSI Mode 为4，选择SPI Write to Register，时序如下：

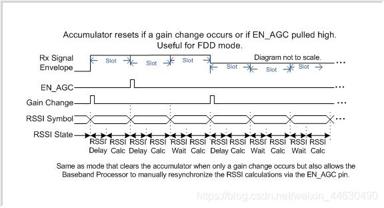

RSSI Mode 为5，选择Gain Change Occurs OR EN_AGC pin pulled High ，时序如下：

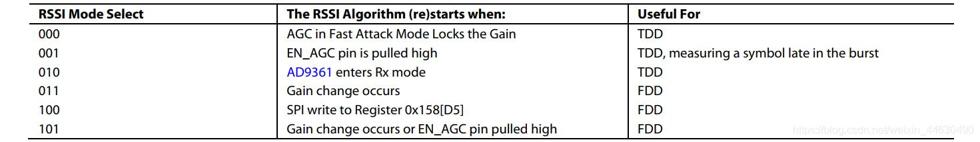

RSSI Mode Select位决定什么事件启动（重启）RSSI算法并清除累加器。如果Default RSSI Meas Mode位为1，则持续时间是的2的幂次方，公式如下。
如果Default RSSI Meas Mode位为零，持续时间如下式所示。四个持续时间值存储在寄存器0x150和0x151中。
- 持续时间以Rx采样速率周期计，如 512 RSSI Duration（Rx samples）。
5.2 RSSI 加权
如果 Default RSSI Meas Mode位为0，RSSI测量持续时间由4个值相加。由于每个值可能不同，每个值必须根据其在接收样本中的持续时间进行正确加权。权重计算如下：
如果 Default RSSI Meas Mode位为1，AD9361自动用0xFF填充Multiplier 0，用0x00填充其他Multiplier ，所有四个权重加在一起的总和是255 (d)。
5.3 RSSI Delay 和 RSSI Wait
RSSI Delay：当RSSI算法启动(重启)时，AD9361首先等待接收信号路径建立，时钟频率为接收采样速率8分频。之后，RSSI算法在测量RSSI和等待测量RSSI之间交替。

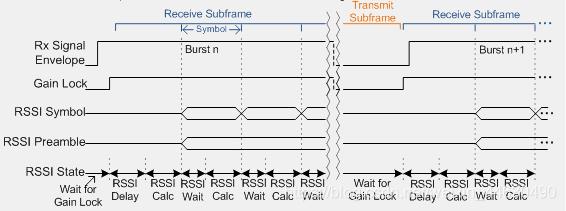

RSSI Wait值的目的是将RSSI测量起点和边界(如时隙边界)对齐，在FDD中很有用，时钟频率为接收采样速率4分频。上图显示了RSSI Wait、RSSI Delay和测量持续时间。
5.4 RSSI Symbol and RSSI Preamble
RSSI Delay计数器到期后执行的第一次RSSI计算存在RSSI Symbol和RSSI Preamble寄存器中。 RSSI Preamble 值保持固定，除非算法重新启动，否则不会继续更新。RSSI Symbol值在每次RSSI计算结束时更新。如果5.1 RSSI Mode Select位为3’b011和3’b101，增益改变后，RSSI Preamble字也不更新。
RSSI Symbol值储存时分辨率为0.5 dB/LSB，还有一个额外的LSB可用，如果使用这一位， Symbol值储存时字为9位，其分辨率为0.25 dB/LSB。这两种情况下，范围都是0 dB至-128 dB，接收通道输入信号功率增加，RSSI值变大。
- RSSI Preamble储存时也可以选8位或9位字，范围和格式与RSSI Symbol相同
5.5 RSSI RFIR

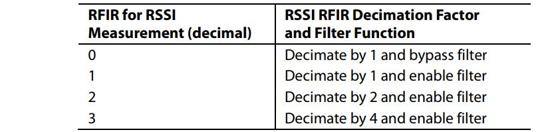

如果使用Rx Signal Path RFIR，RSSI使用来自FIR的数据进行计算。如果Rx Signal Path RFIR被旁路，仍然可以将 RFIR用于RSSI数据——通过RFIR for RSSI Measurement位设置RSSI RFIR 操作。
5.6 RSSI增益步长校准
AD9361对信号数字化和滤波后，RSSI算法会减去接收路径的增益。RSSI结果以AD9361的输入为参考，得到分贝值。如果RSSI算法使用的增益与AD9361的实际增益不同，随着接收路径增益变化，RSSI字可能与期望值不同，RSSI误差通常在期望值的2 dB以内。
为了获得更好的RSSI精度，AD9361采用了增益步长校准算法。运行这个校准不会改变接收路径的实际增益，只会影响RSSI。

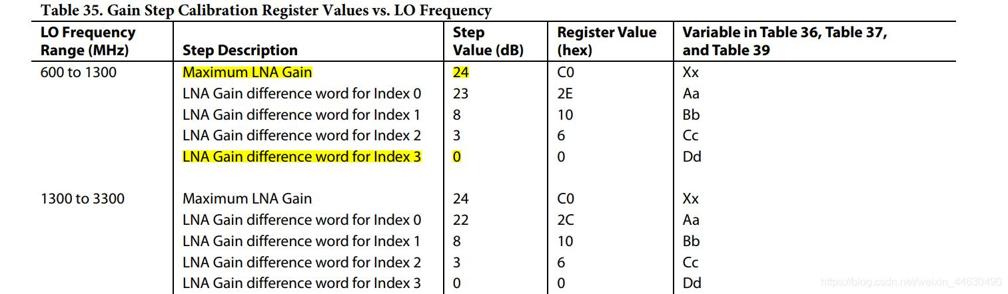

LNA增益随着频率变化，并且从一个步长到另一个步长的增益差也随着频率变化。AD9361将增益步长存为Max LNA Gain和与Max LNA Gain的差值，放在的内部表中（间接寻址，通过寄存器0x140到0x144访问）。当LNA增益索引= 3时，为Maximum LNA gain。
结合系统输入端的外部单音，该算法将实际增益步长测量到0.25分贝的精度，创建误差项——加到计算出的RSSI值中。计算每个LNA和mixer增益步长的误差项。每个系统都将此校准作为其 factory test 程序的一部分来运行，以便为每个单元优化RSSI。测试设备从AD9361中读取产生的误差项，将它们存在BBP中。在初始化期间，BBP将误差项写回AD9361。
增益步长校准步骤详见 AD9361 RSSI 增益步长校准 （未完成）
六、发射功率控制
AD9361采用精确高效的发射功率控制 (TPC) 方法，下面讲解如何配置寄存器得到各种模式，以及如何在正常工作期间使用发射功率控制。
6.1 衰减字

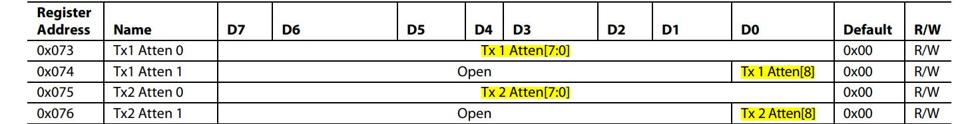

一个9位字控制特定发射通道的衰减，衰减字为零，衰减为0 dB。内部查找表有360个条目，总的发射通道衰减步长为0.25 dB/LSB，当衰减字为359时，总衰减为89.75dB。查找表在AD9361中是硬编码的，不可修改。
6.2 衰减字更新
BBP可以通过ad9361_set_tx_attenuation函数随时写入衰减字。写入新衰减字时，有两种选择，一种是默认模式，一旦执行该函数就进行衰减。另一种选择是AD9361在实现该衰减字之前经历一个 alert 周期。
- Sel Tx1 and Tx2位为1：AD9361两个发射通道使用Tx1衰减字，该位通常为0。
七、Factory calibrations

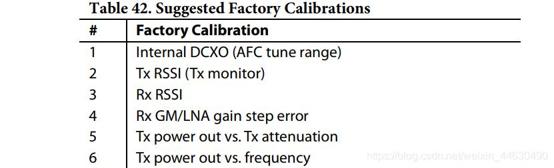

一些校准用于提高AD9361器件的精度，还有一些用于校准射频前端外部元件的非线性，所建议的Factory calibrations如上表。根据系统所需的精度和性能，所需的实际Factory calibrations可能与上表有所不同。
7.1 内部 DCXO
AD9361可以使用晶体振荡器(XO)为芯片提供时钟，如果使用外部时钟，忽略这个校准。AD9361有一个内部DCXO，可以调整频率，这对于抵消由于移动性引起的载波频率偏移和多普勒频移是必要的。载波频率偏移也可能由于XO温度变化而产生。
DCXO有一个粗调值和一个微调值，在Factory calibrations期间，找到粗调设置，使微调范围均匀地集中在所需的XO频率周围，以确保最广泛的可用DCXO范围。
如果系统需要，Factory calibrations可以扫描DCXO微调码，产生频率误差对微调码的LUT，从而允许快速更新XO调谐。还可以读取温度，帮助校正XO温度范围内的频率变化。
7.2 Tx RSSI
至少需要进行单点的Tx RSSI测量，将PA 后的绝对输出功率与Tx RSSI 值关联。建议在测量过程中，传输一个典型的突发——具有恒定功率的信号(如前导码)。
- Factory calibrations应传输已知的参考信号，同时通过SPI读取每个输出功率点的Tx RSSI。
- 耦合器用于将PA后的功率采样回AD9361发射监控器的输入端。
一旦测出单点测量值，就可以计算其他发射功率输出电平的Tx RSSI（假设发射路径是线性的，功率检测器路径是线性的，路径中所有外部射频组件都在其线性区域内工作）。如果系统需要更高精度的功率控制，可以在Factory calibrations期间测量AD9361发射衰减范围和载波频率范围内的多个点，生成 Tx RSSI 校正值矩阵。
7.3 Rx RSSI
RSSI测量发生在接收增益 设置(手动增益)/冻结(AGC)之后。为了使功率测量对BBP有意义，在factory calibration期间，RSSI 必须与绝对接收输入电平(dBm)相关。根据所需的RSSI精度，Rx RSSI校准可以是 单一频率和输入功率电平 下的信号点校准，也可以由频率和输入功率电平 矩阵校准。如果校准信号是具有恒定功率的前同步码或符号，RSSI将更加精确。
ad9361_rssi_setup函数配置RSSI测量，AD9361会自动考虑所用的接收增益步长，并将其计入RSSI值。为了提高频率范围内的RSSI精度，请在RSSI factory calibration之前运行Rx GM/LNA增益步长校准。
7.4 Rx GM/LNA 增益步长校准
AD9361内部的 LNA 和 mixer 级的增益随温度和频率变化。该校准是一次性factory calibration——测量LNA和mixer 的增益步长误差，来减少Rx RSSI测量的误差，提高Rx RSSI精度。详见5.6部分。
- 在Rx RSSI校准之前完成增益步长校准。
- 仅在使用Rx RSSI特性时，才需要进行Rx GM/LNA 增益步长校准
