一、说明

    双电机控制，主要是在上一章代码的基础上（SimpleFOC移植STM32（五）—— 电流采样及其变换），把一个电机的控制修改了对两个电机的控制。你的第一感觉会怎么做，把代码复制一遍，一个电机变两个电机，这样代码量就太大了。SimpleFOC的官方代码采用C++编写，定义了类，C语言中的结构体与类相似，通过结构体及其指针的应用，代码同样可以达到高效强悍的效果。

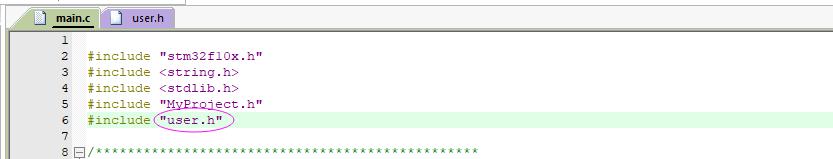

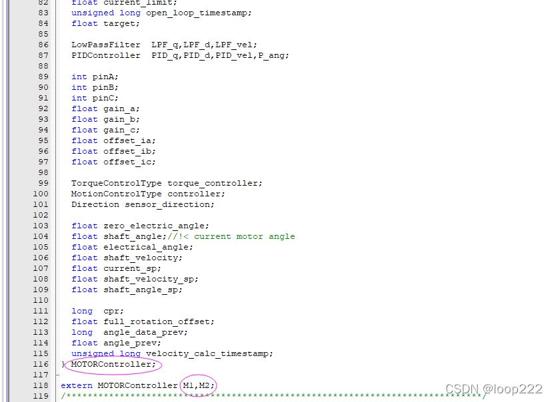

  新建头文件 user.h ，定义电机的结构体，并声明M1,M2。下图

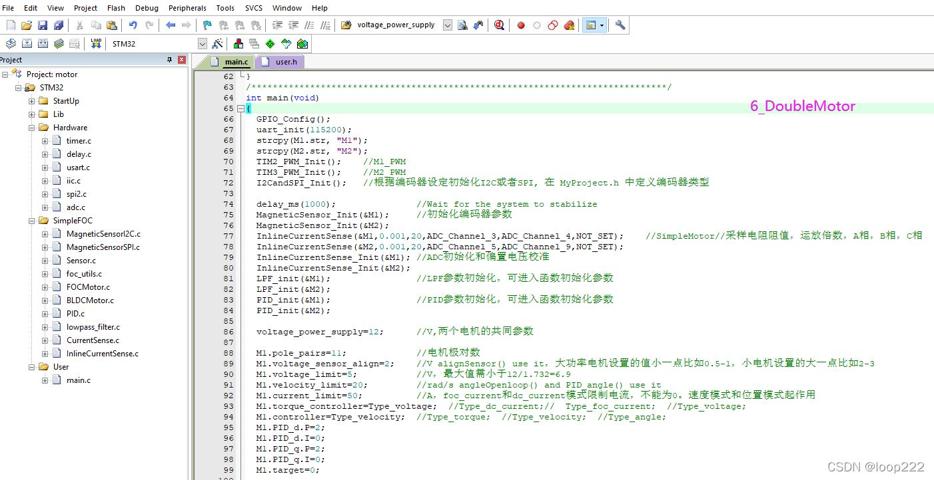

  在 main.c 中调用头文件，下图

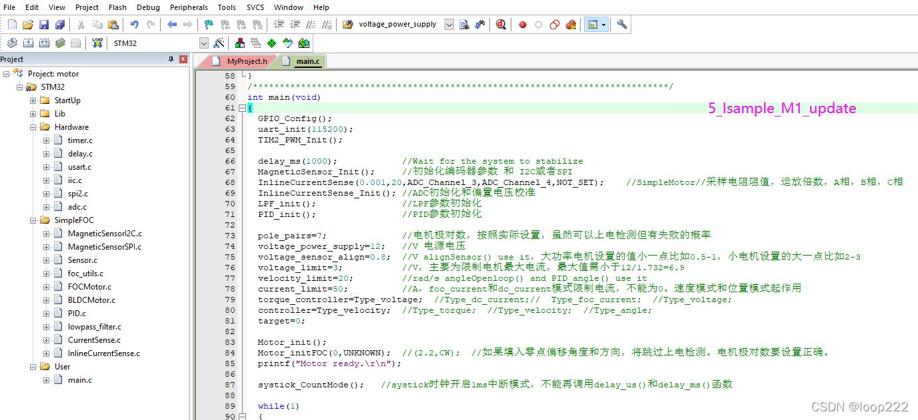

  代码结构与单个电机控制没有变化，下图

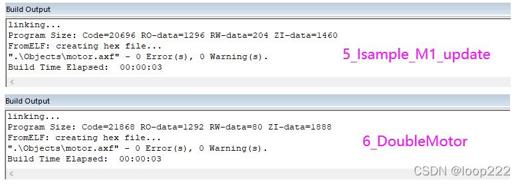

  编译后的代码稍微比单个电机控制大一点，下图

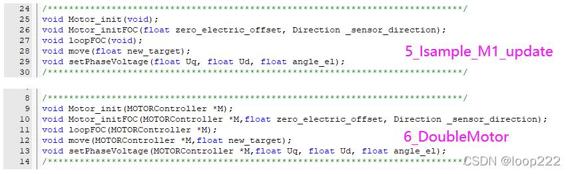

  本章的工作，主要是从上到下从里到外，逐一修改函数，增加结构体指针，下图

 

二、硬件介绍

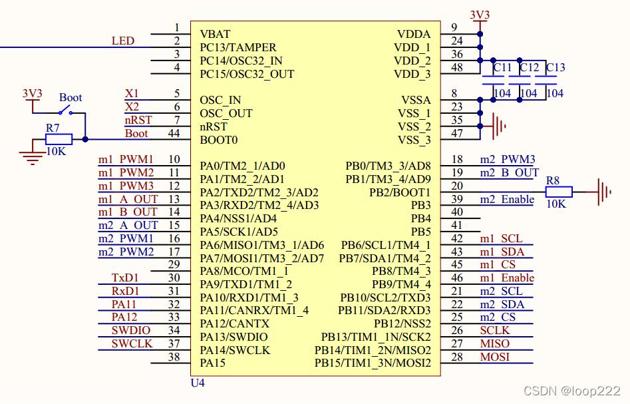

2.1、原理图

2.2、准备清单

当前代码支持AS5600、AS5047P、TLE5012B和MA730编码器。
电机 购买链接：某宝购买
SimpleMotor 购买链接：某宝购买

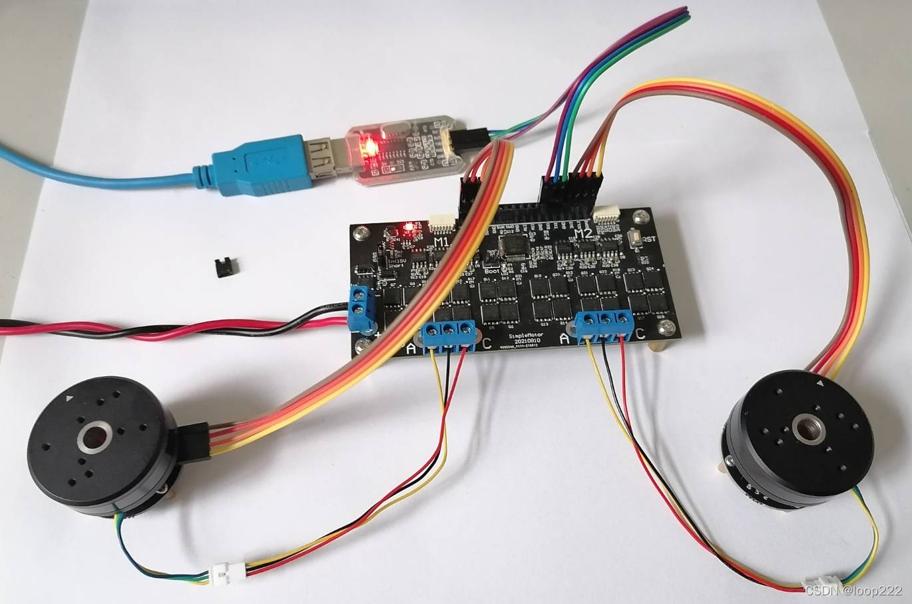

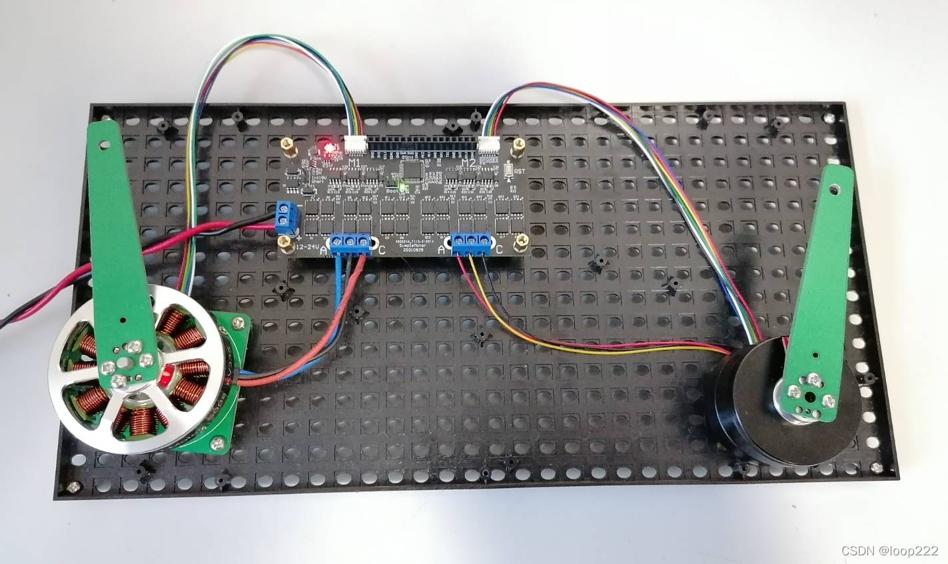

2.3、接线

三、程序演示

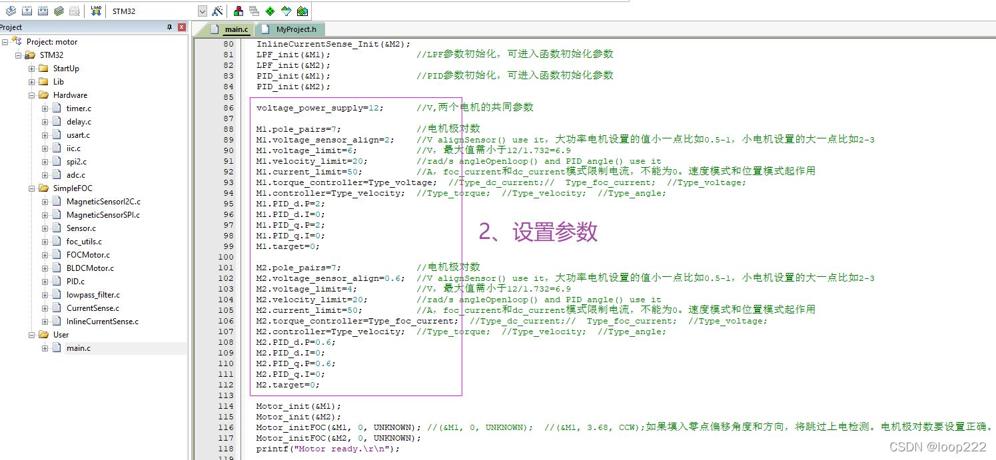

3.1、设置参数

部分PID参数设置放在了main函数中，设置其它PID参数请进入PID_init()函数。
 

3.2、编译下载

  可以串口下载或者SWDIO下载；
  如果是串口下载，Boot加上跳线帽，下载完毕后拿掉跳线帽，按复位键重启或者断电重启。
  注意：复位重启只能重启单片机，编码器没有重启，如果I2C接口编码器不能正确读出，请断电重启。SPI接口编码器不受此影响。
 

3.3、串口发送指令

 
两个电机的参数和控制完全独立，可分别设置为不同的控制模式，具体操作请看之前的教程，此处不再赘述。
 

发送A指令对应M1，发送B指令对应M2，
观察电机转动。
 

四、双电机控制总结

  双电机控制在操作和控制技术上与之前保持一致，主要是结构体及其指针的应用；
  当前代码理论上很容易扩展为三个电机、四个电机或者更多电机的控制，只要单片机有足够资源；
  结构体（structure）再往前一步就是类（class），C和C++的区别主要是编程思维的区别，结构体已经是C语言在单片机编程中的极限了。
 

五、力矩反馈

5.1、原理

  把两个电机的角度差做为力矩模式的目标值，使角度差趋向于0。当一个电机转动时，另一个电机因为角度差而产生力矩跟随转动；同样当一个电机堵转时，另一个电机也会因为角度差趋向于堵转电机的角度。
  代码是比较简单的，在双电机控制调试通过的情况下，只需要加入角度差计算就可以。

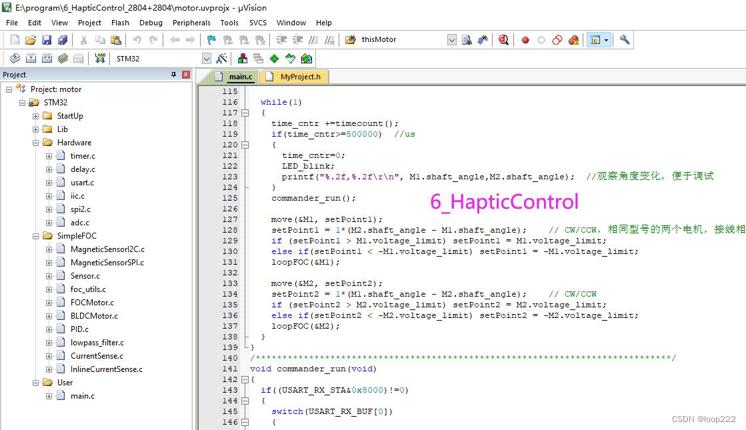

力矩反馈代码已于20221115升级，之前的算法不够简洁导致调试复杂，升级后的代码，电机三相线随便接入都可以形成反馈，不需要再反复匹配调试。新的代码如下图：

5.2、硬件连接

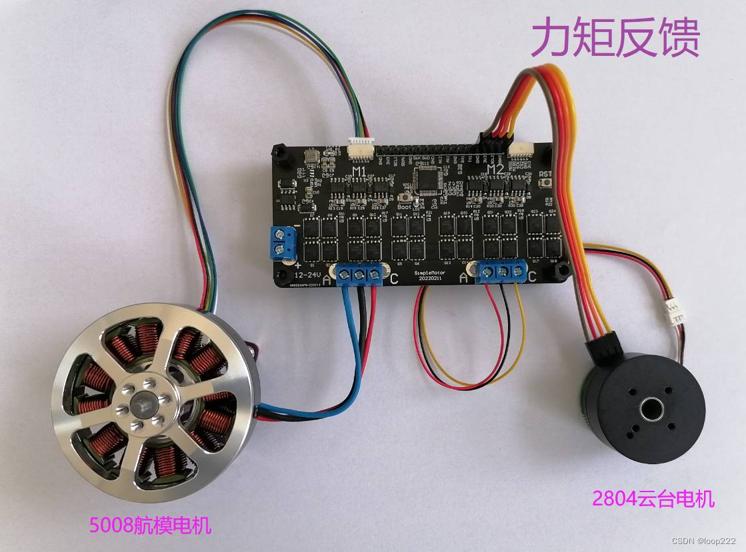

• 相同的两个电机

   

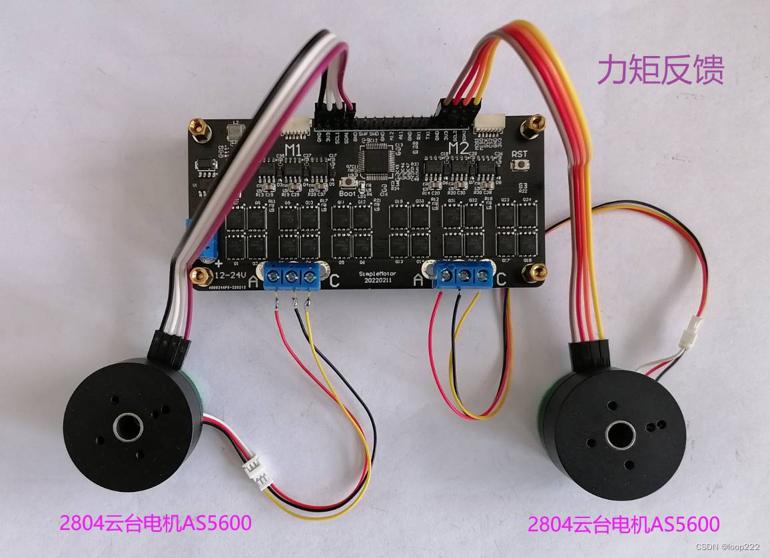

• 不同的两个电机

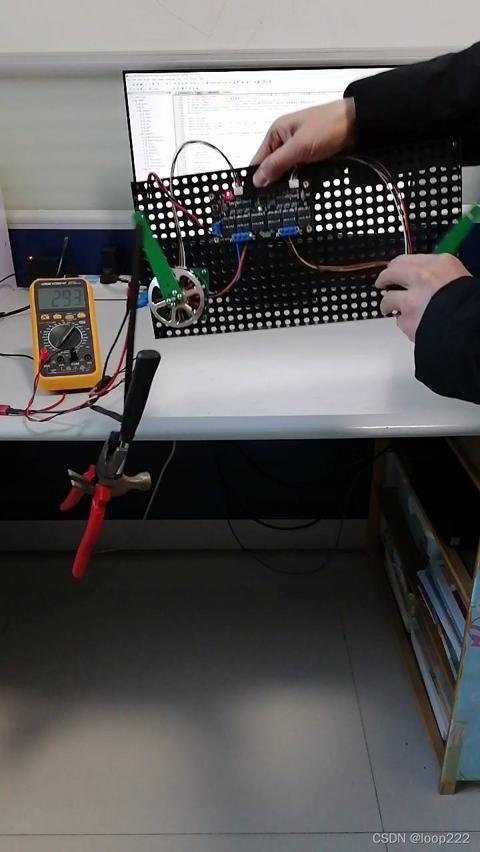

5.4、实战

 
(完)
 
 
本节源码不再提供免费下载，需购买SimpleMotor 某宝购买。
 
 
