说明

本节比较简单，主要是演示I2C接口和SPI接口读取编码器角度。
为增加大家对编码器的理解，后面介绍常用编码器并提供原理图和源代码。
 
 

一、硬件介绍

  本节实验适合运行在SimpleMotor和STM32最小系统板上（Bluepill）。

20230323更新，增加了MT6701编码器说明

1.1、硬件准备

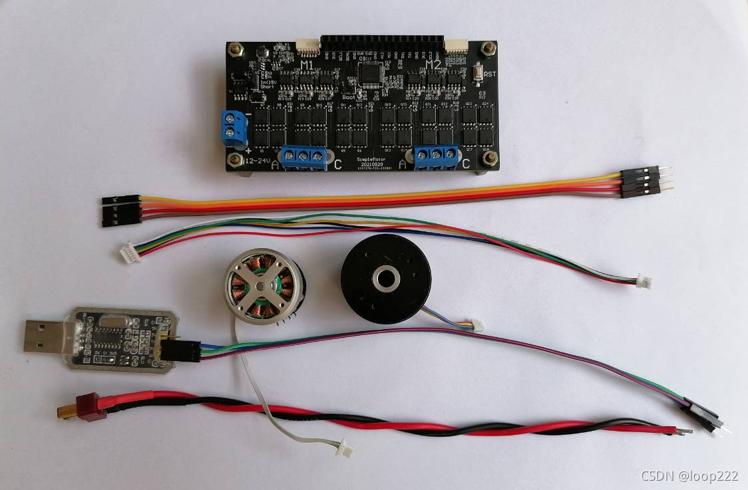

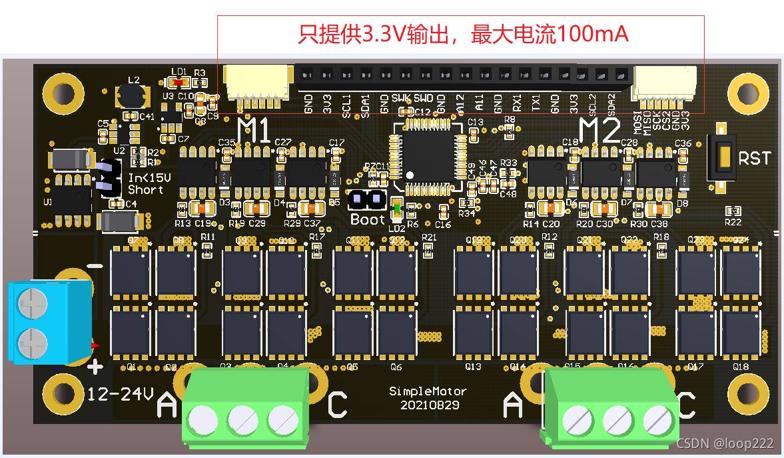

1.1.1、SimpleMotor方案

两个编码器可以是两个AS5600，也可以是两个TLE5012B，或者一个是AS5600，一个是TLE5012B。

电机 购买链接：某宝购买
SimpleMotor 购买链接：某宝购买
 

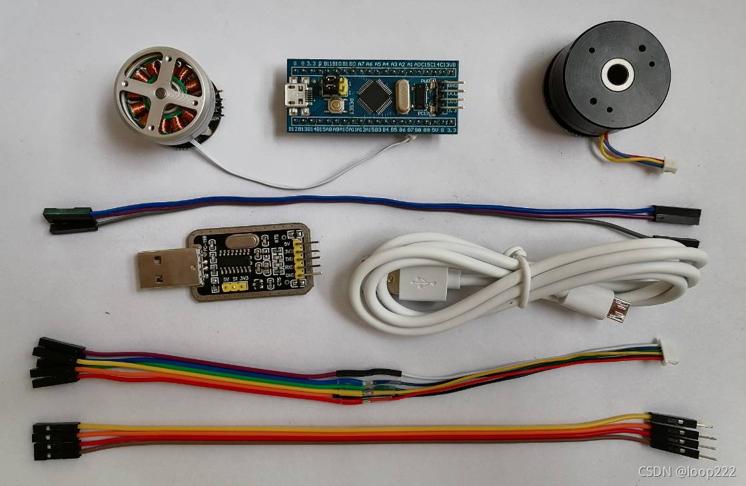

1.1.2、STM32方案

两个编码器可以是两个AS5600，也可以是两个TLE5012B，或者一个是AS5600，一个是TLE5012B。

电机 购买链接：某宝购买
simpleFOCShield V2.0.3购买链接：某宝购买
 

1.2、硬件连接

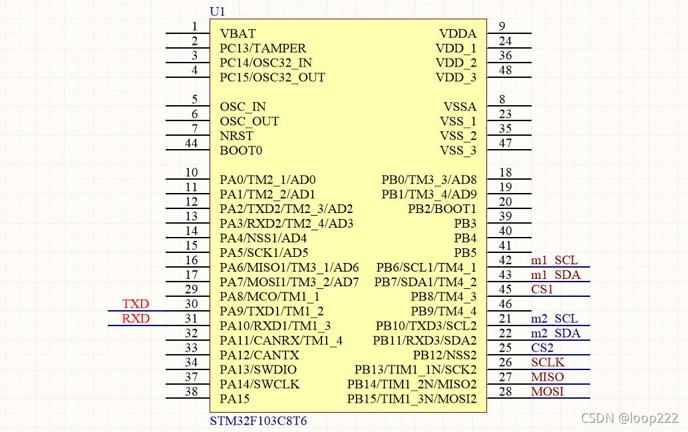

1.2.1、原理图

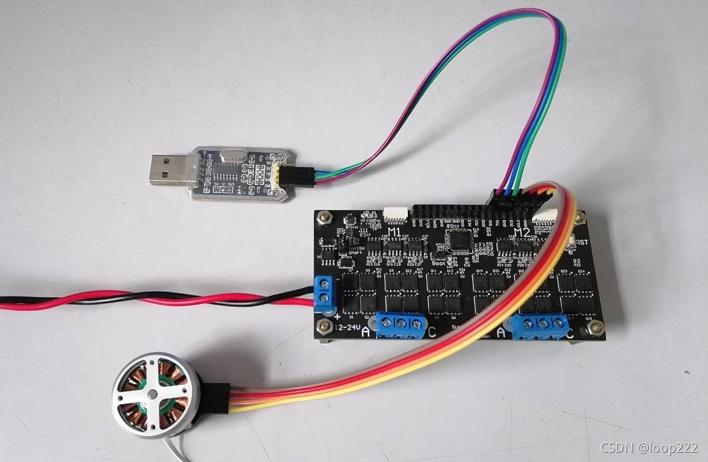

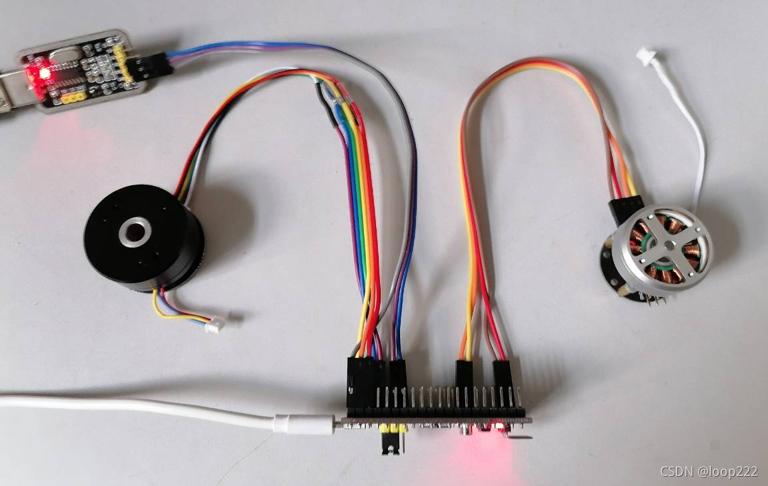

1.2.2、接线

或者

 

二、代码编译下载

  本节代码只演示AS5600和TLE5012B两种编码器，其它编码器请自行移植代码。

2.1、代码解析

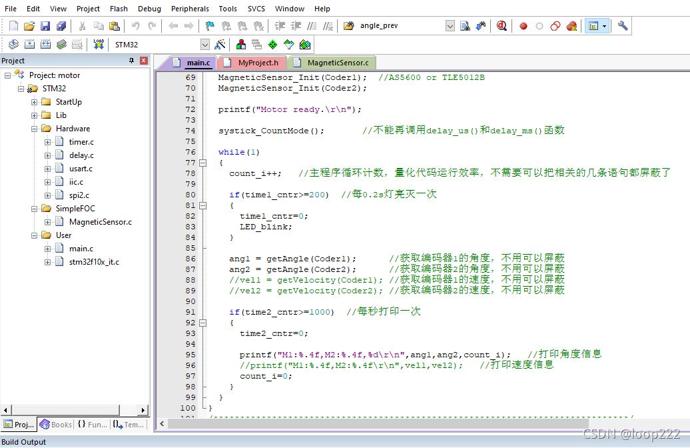

  1、主循环读角度值，每隔1秒打印一次。可以同时读两个编码器，只需读一个的屏蔽另一个。
  如果需要打印速度，可以把屏蔽打开。

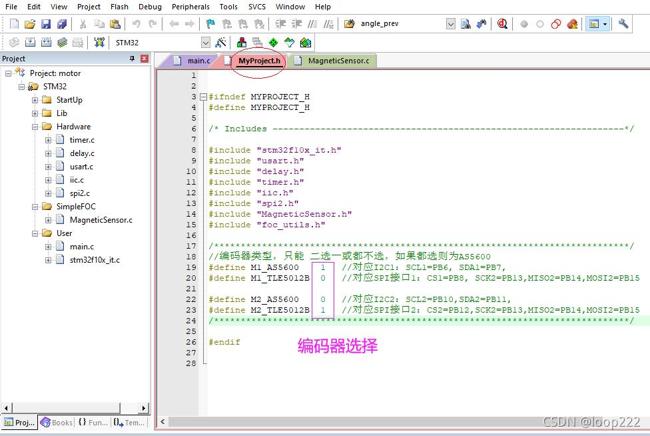

  2、“MyProject.h”文件中选择编码器型号，1表示使用，0表示不用。只用一个编码器的，可以把不用的都设置为0。

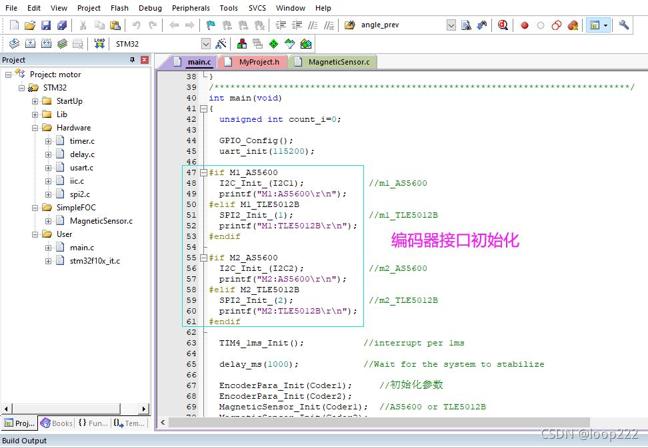

  3、上电初始化，根据“MyProject.h”中的宏定义编译。

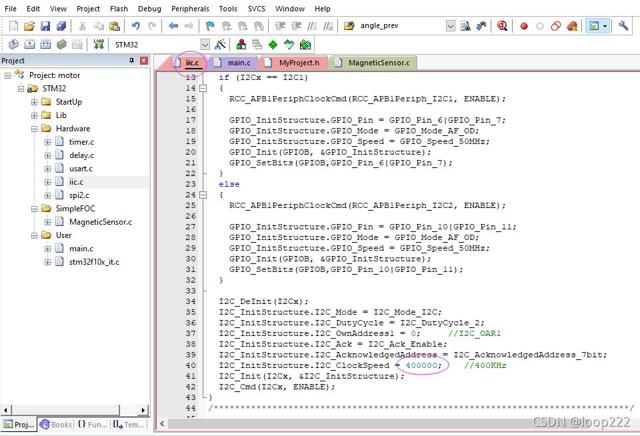

  4、需要说明的是I2C读编码器的代码，本节代码采用硬件I2C，支持I2C1和I2C2。STM32的硬件I2C代码网上有很多参考，但是写的比较乱，移植了几个都不能用，在ST官网上找了一个例程，因年代久远，与现在常用的库函数风格不同，都是直接操作寄存器，不过做为底层代码，不会影响大家的体验。

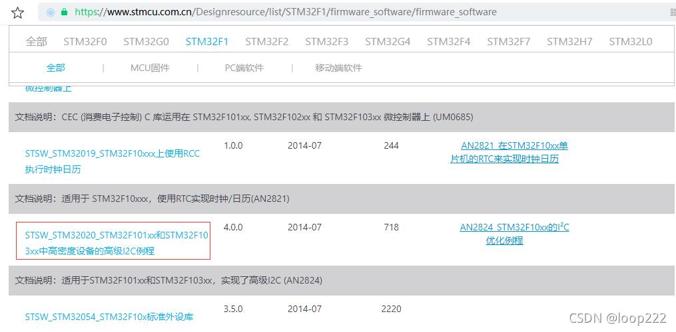

  5、ST官网I2C例程，我放在网盘了，有需要的可以下载看看。

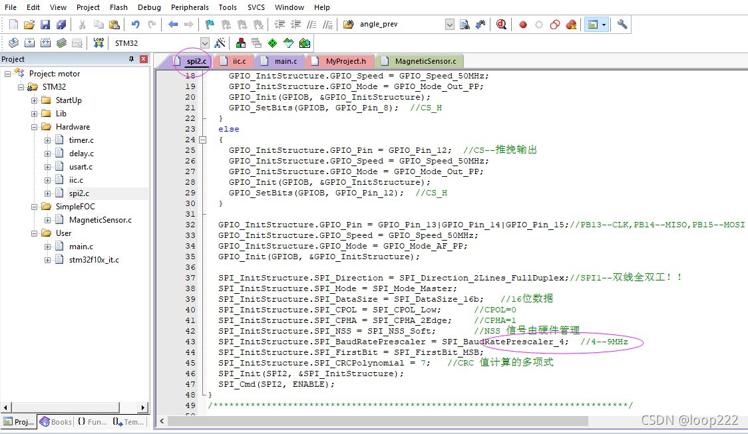

  6、I2C的波特率是400KHz，SPI波特率是9MHz。


 

2.2、下载验证

  1、根据实际连接的编码器类型，设置“MyProject.h”中的参数，
  2、编译下载。串口或者SWD，
  3、转动电机，观察角度变化。（角度的单位是rad，速度单位是rad/s）

 

2.3、其它说明

  1、I2C和SPI速度对比：

- 两个编码器都使用AS5600，主循环3420Hz，
- 两个编码器都使用TLE5012B，主程序15200Hz，
- M1是AS5600，M2是TLE5012B，主程序5530Hz，
- M1是TLE5012B，M2是AS5600，同上
1
2
3
4

  以上数据来自实际测试，会有误差。
 
  2、不同编码器工作电压电流对比：

- AS5600：3.3-5V，6.5mA @max
- TLE5012B：3-5.5V，14mA @Type，
- AS5047/AS5048：3.3-5V，15mA @max
- MA730：3.3V，11.7mA @Type，
1
2
3
4

  以上数据来自各芯片的数据手册。
 

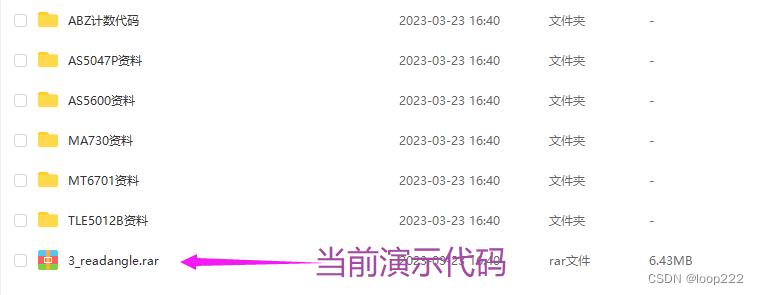

三、百度网盘代码说明

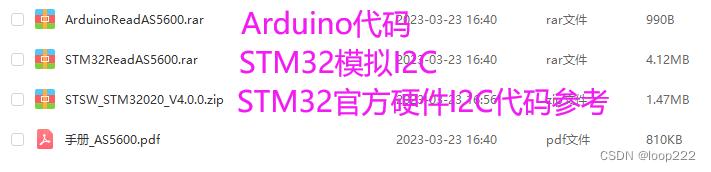

3.1、AS5600

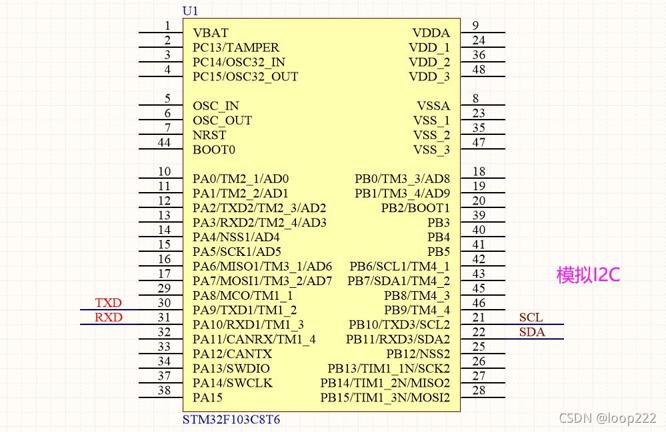

①、原理图

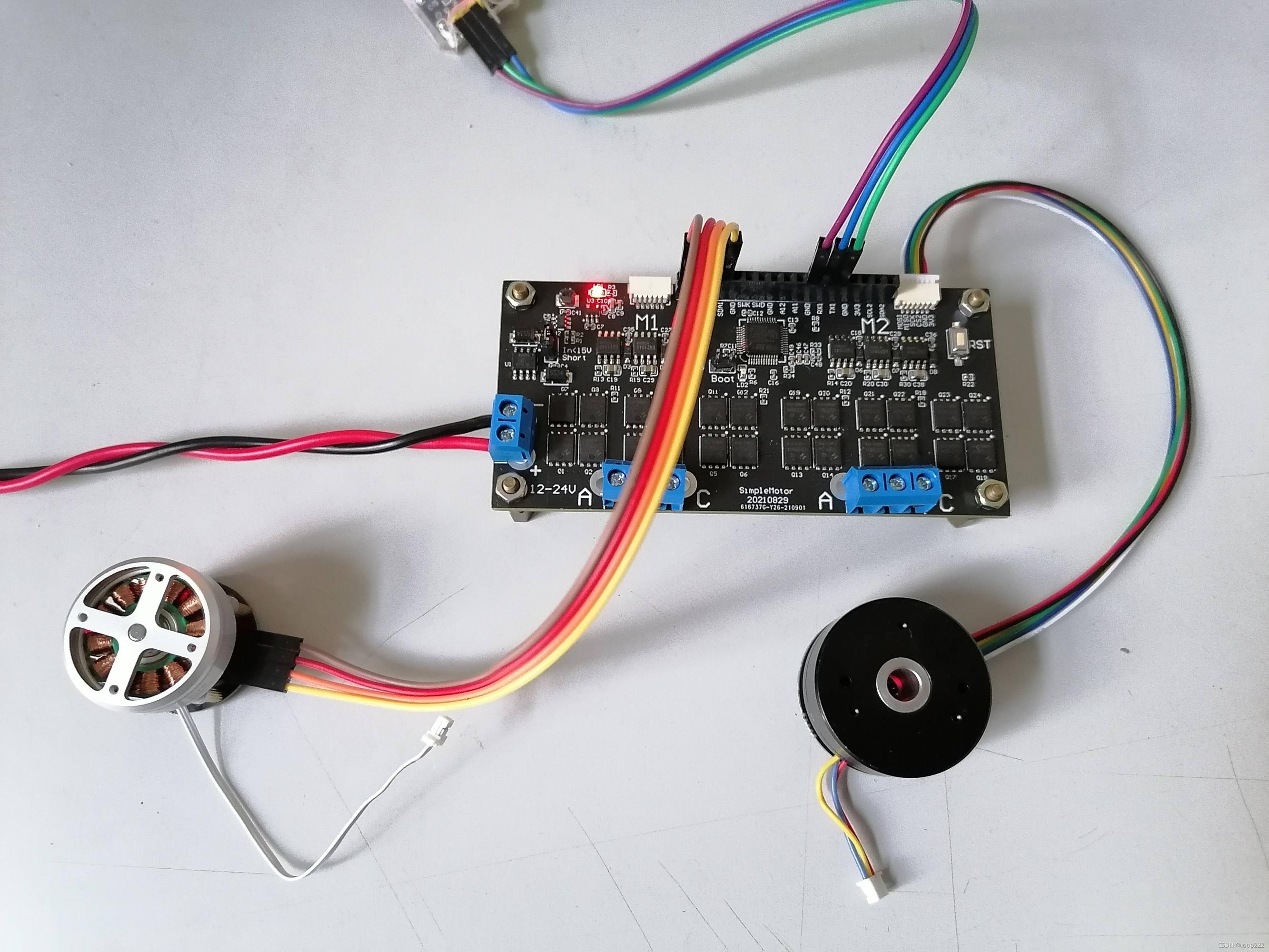

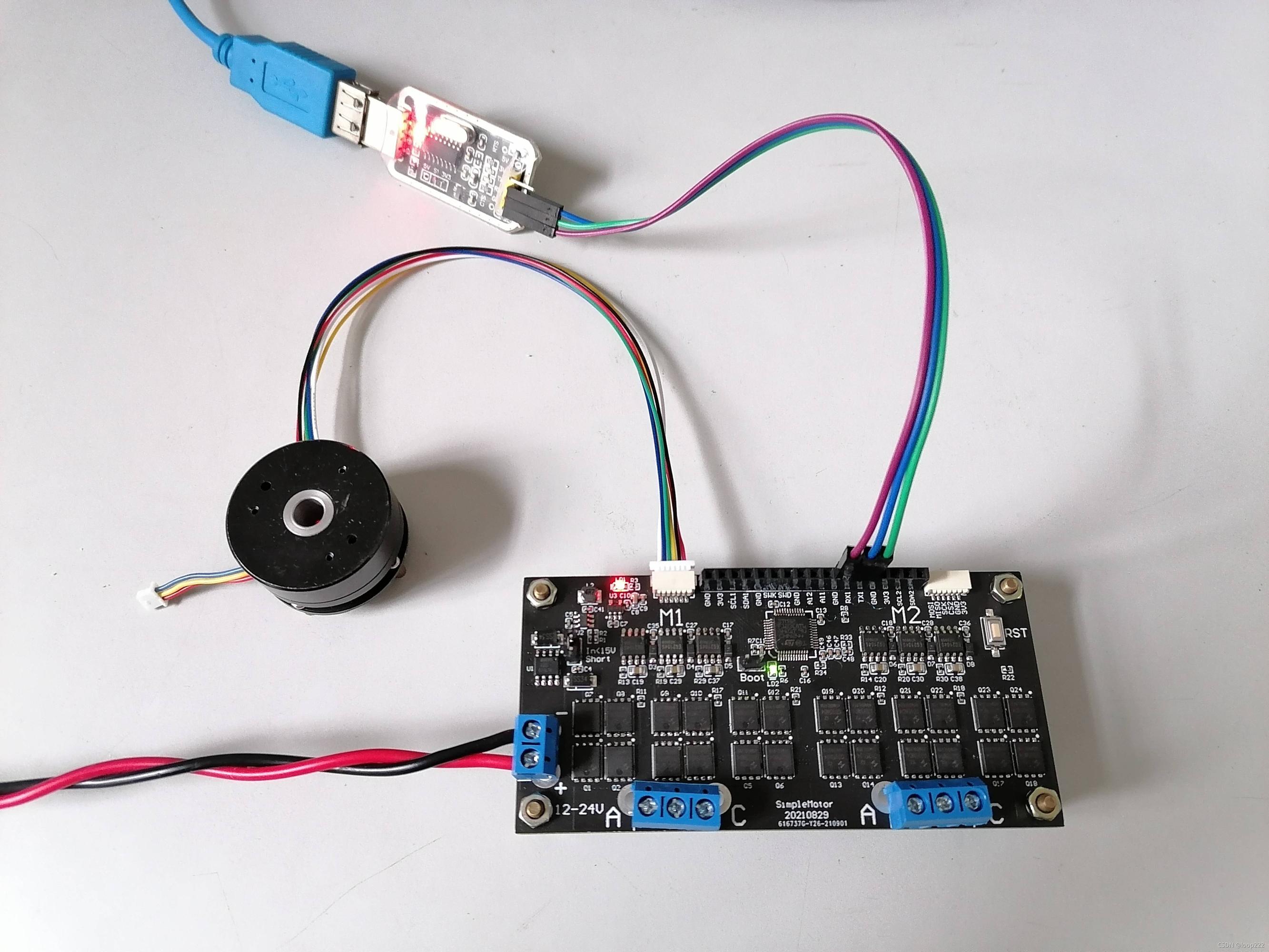

②、SimpleMotor的I2C2连接

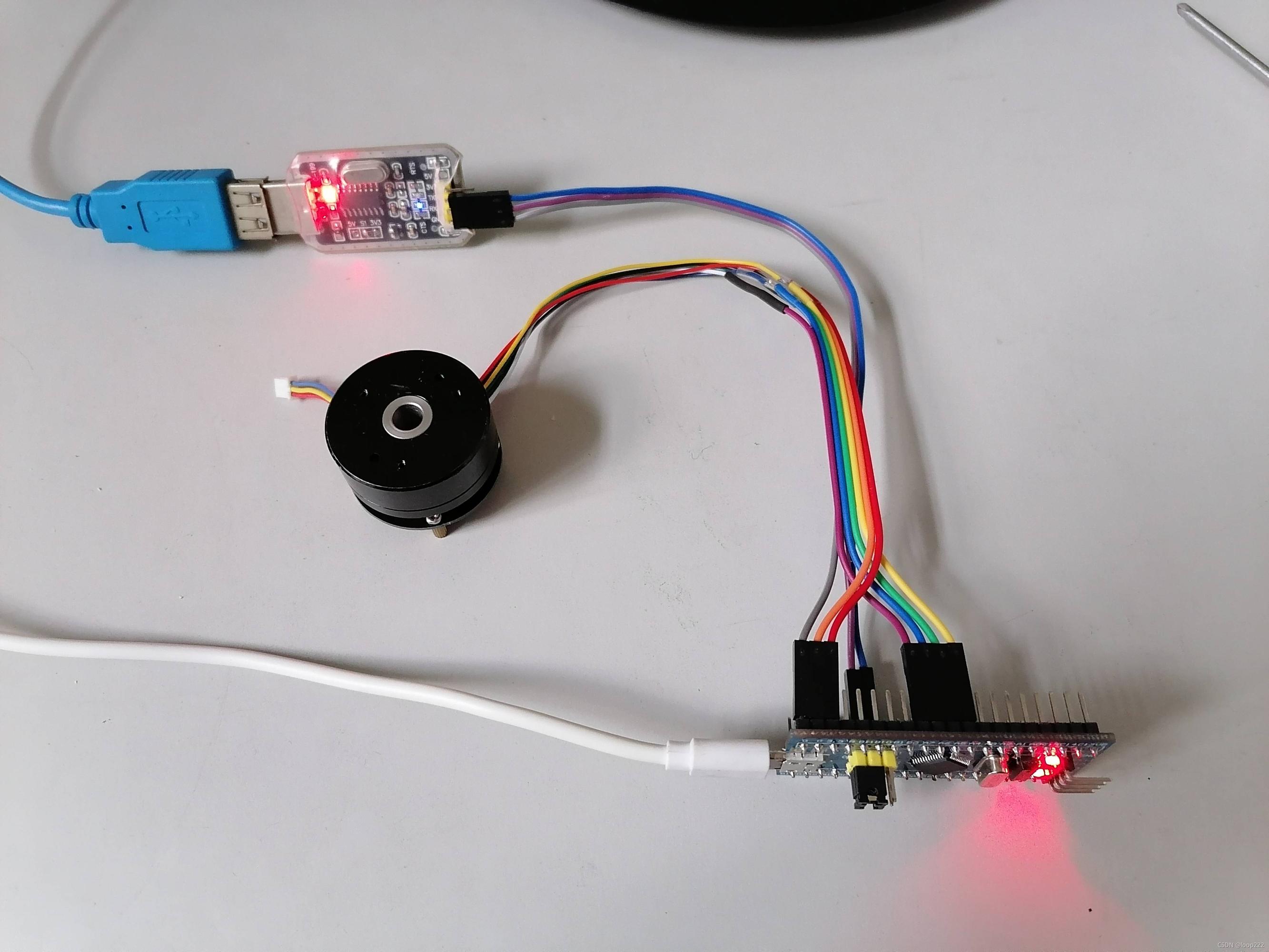

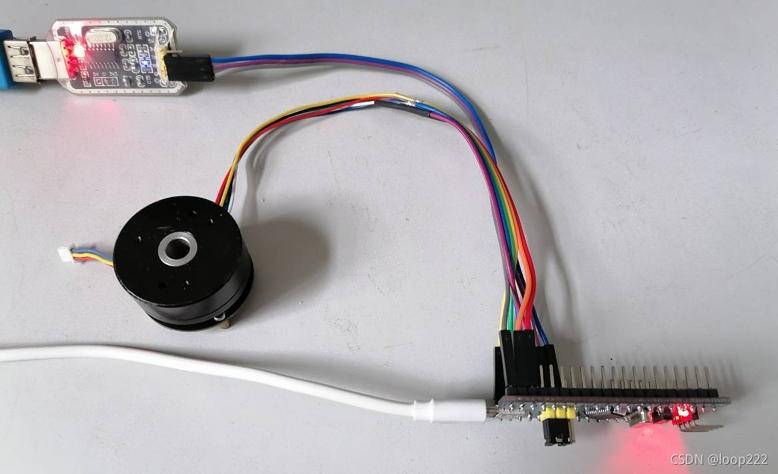

③、也可以用STM32最小系统板连接

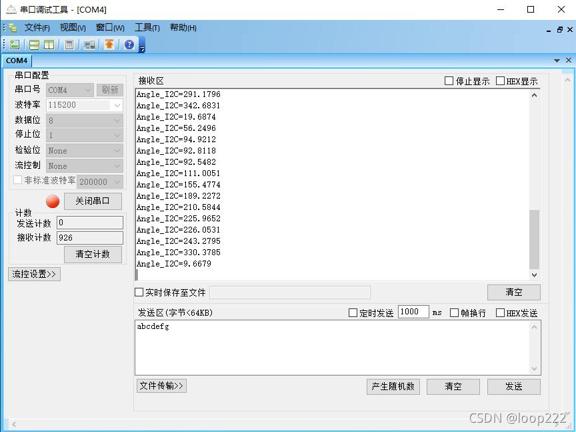

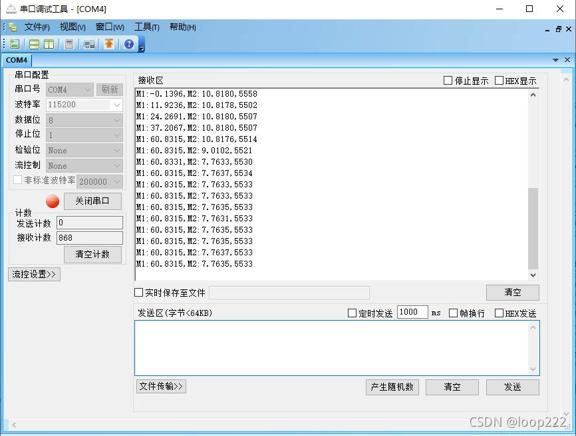

④、串口打印角度0—360°

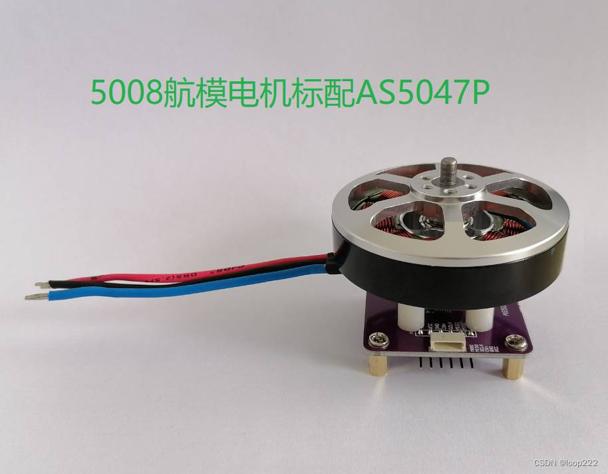

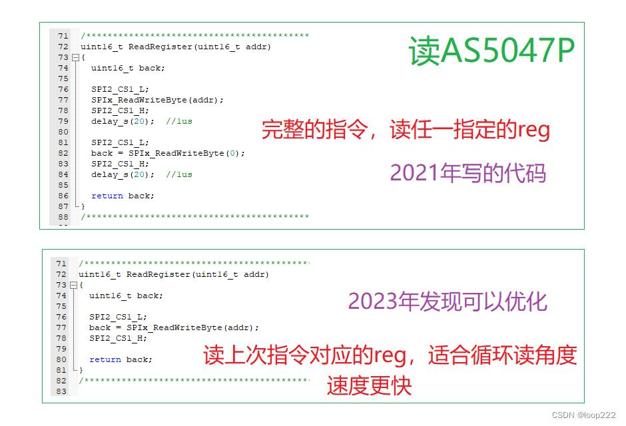

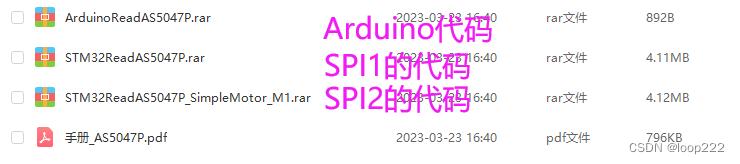

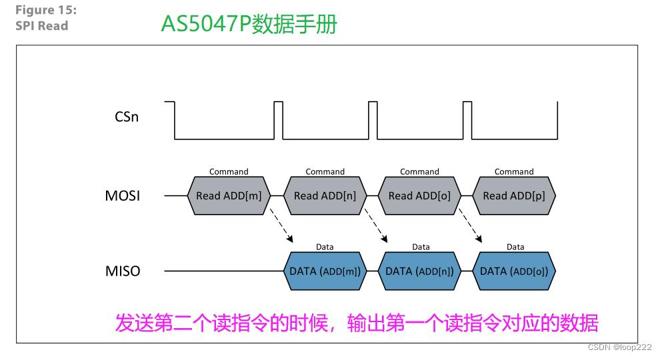

3.2、AS5047P

3.3、TLE5012B

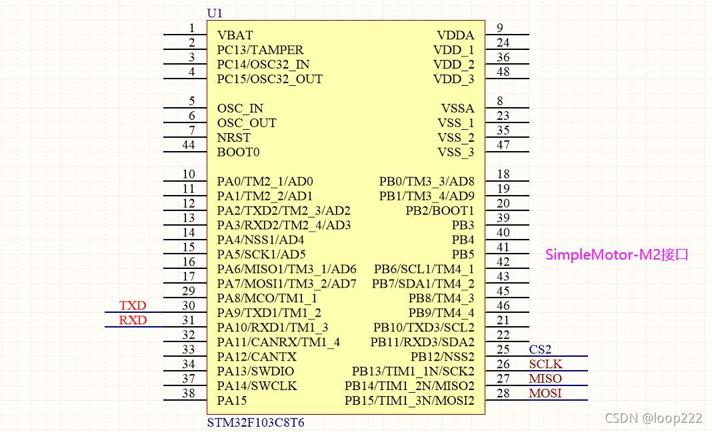

3.3.1、STM32ReadTLE5012B_spi2_m2
①、原理图

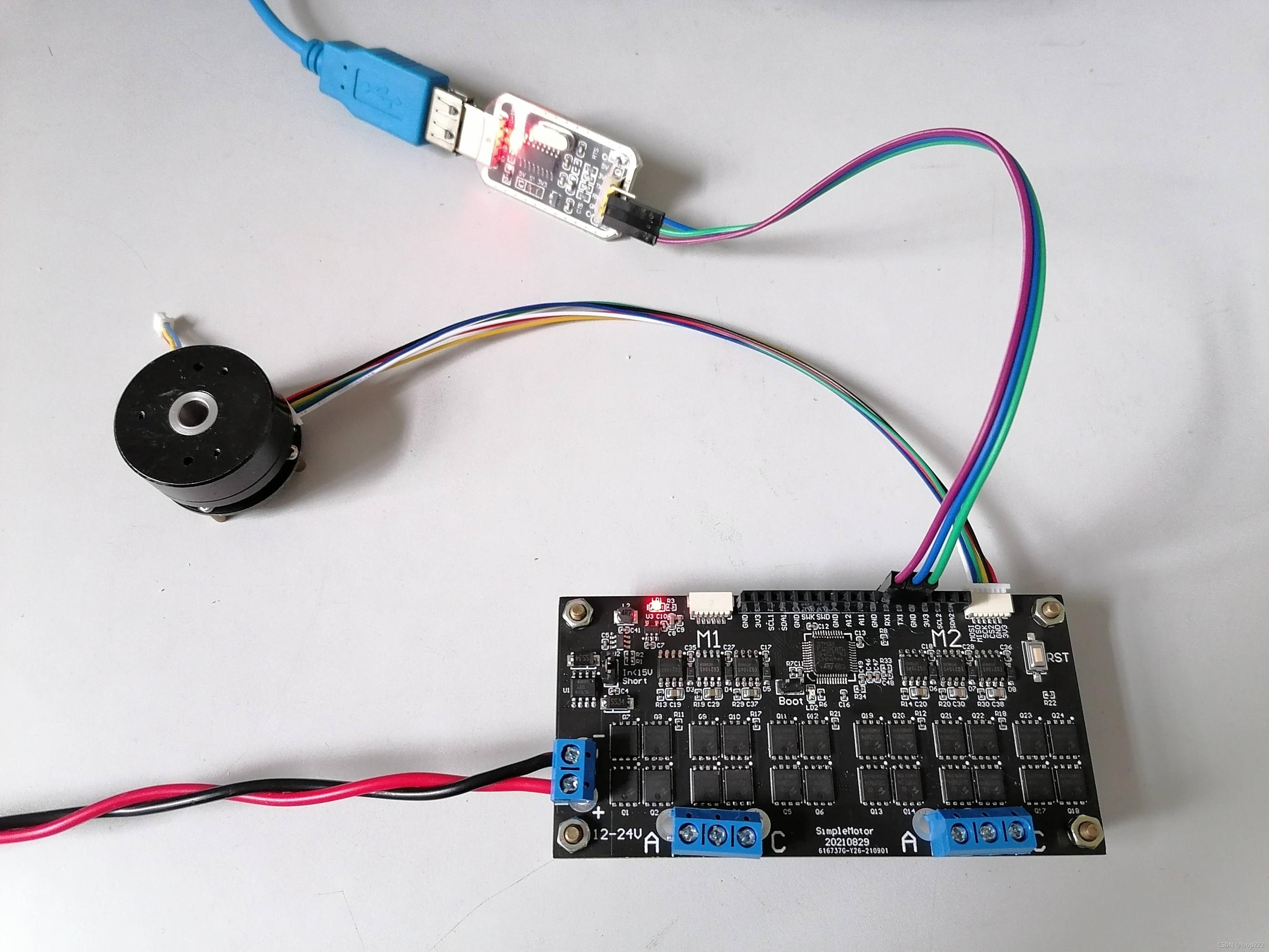

②、SimpleMotor的M2接口连接

③、也可以用STM32最小系统板连接

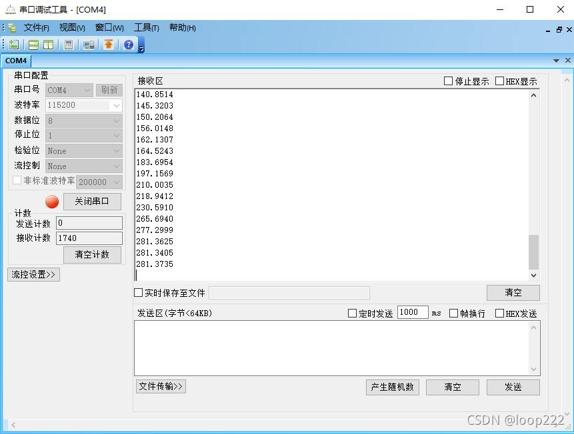

④、串口打印角度0—360°

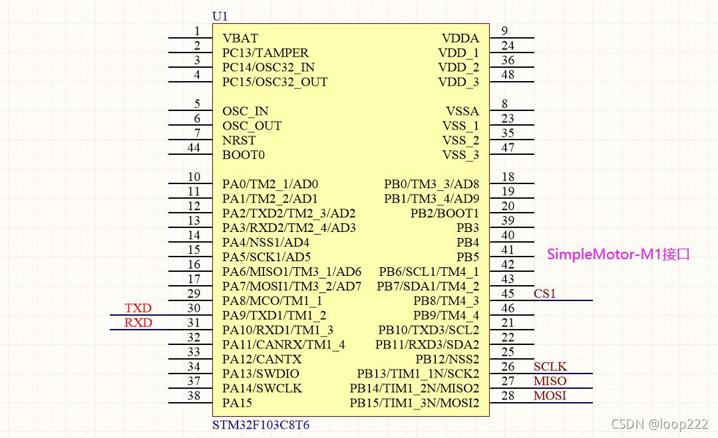

3.3.2、STM32ReadTLE5012B_spi2_m1
①、原理图

②、SimpleMotor的M1接口连接

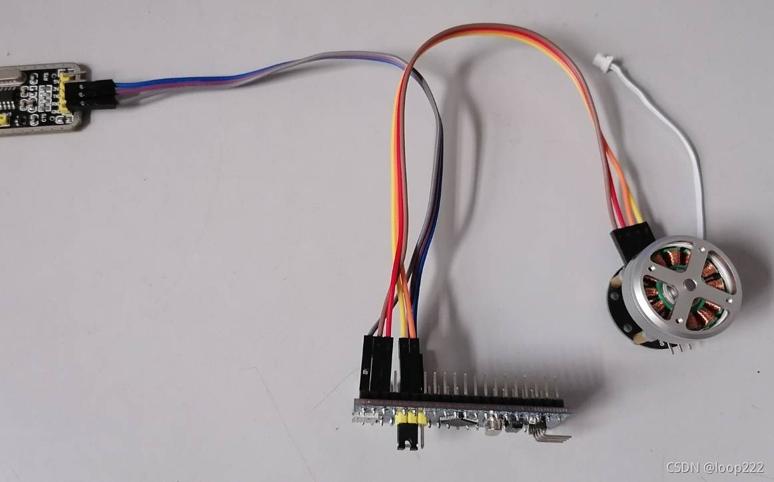

③、也可以用STM32最小系统板连接
 

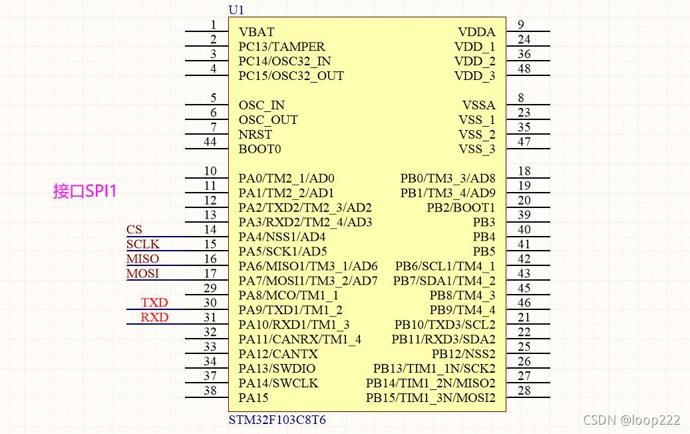

3.3.3、STM32ReadTLE5012B_spi1
①、原理图

 
②、不支持SimpleMotor，用STM32最小系统板连接

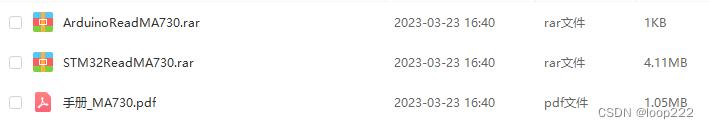

3.4、MA730

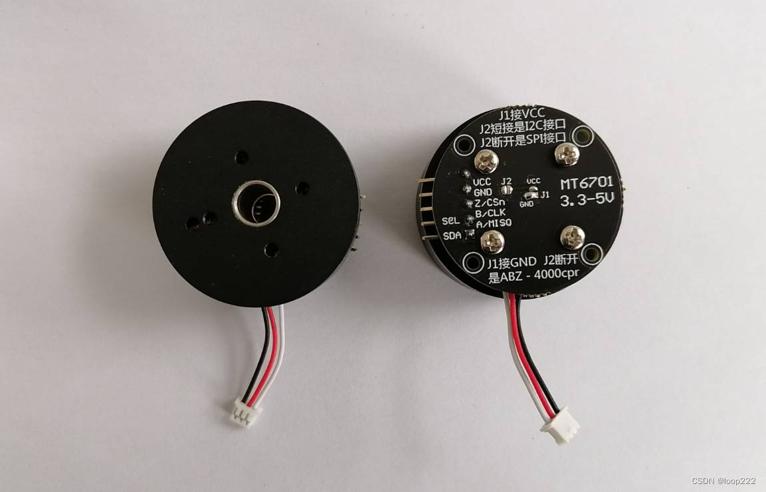

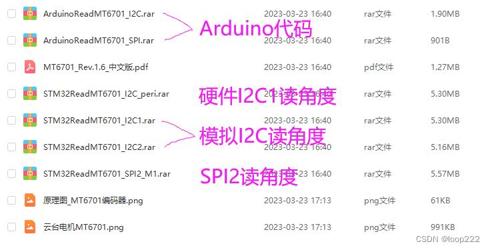

3.5、MT6701

电机 购买链接：某宝购买

每个代码的压缩包解压后有接线图片，可以参考，
每个main.c文件，最上面有单片机的引脚使用说明。

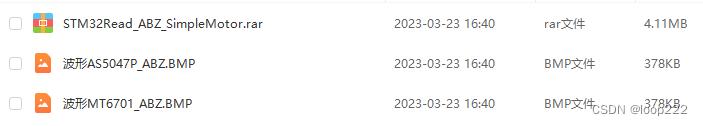

3.6、ABZ

main.c文件，最上面有单片机的引脚使用说明。

 
 
(完)
 
 
本节源码下载：
链接：https://pan.baidu.com/s/1ueR9a9_uL-Zce_CKTwhawQ
提取码：9qls
 
