图像的形态学操作

接着前面的图像入门，现在介绍一些简单的图像处理方法，同时在介绍方法之后，还会附上Python的实现，主要是基于OpenCV这一库来进行实现。

在简单的图像处理中，我们会从最基础的图像形态学操作说起（平移、旋转、反射、剪裁等操作这里就不进行详细的说明了）。在这之前，我们先回顾一下图像的基本组成。
····················································································································································

1. 回顾：万物皆数

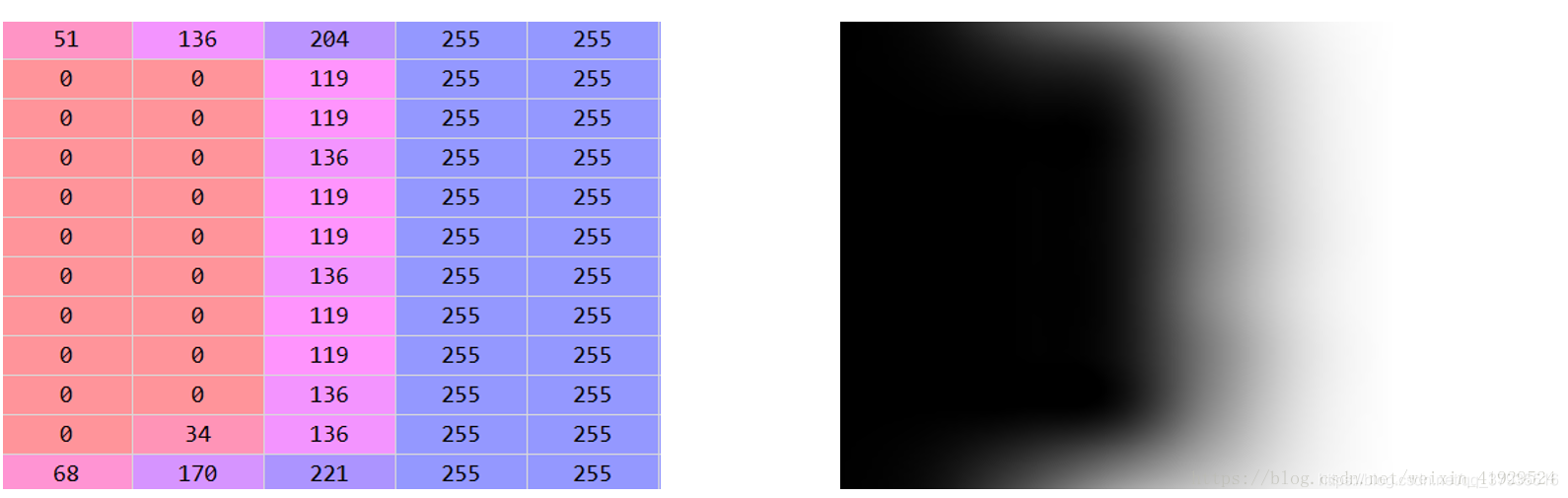

数字图像的组成单元都是由一个一个的数字构成的，每个数字我们也称之为像素。像素点越密，则图像越清晰；像素点越稀，则图像越模糊。另外，每个数字的大小代表颜色的深浅。就一张灰度图而言，其是一个图层的，上面的值越大，就说明图像这个点越白，255对应的就是白色。而值越小则代表着颜色越黑，0对应的就是黑色。具体如下图所示：

而彩色图对应的是三个图层，分别为RGB，每个层都是0-255之间，三个图层叠加，就是我们所看到的彩色数字图像了

2. 什么是形态学操作？

一系列操作基于形状来操作图像，形态学操作通过在图像上应用结构元素来产生输出图像。改变物体的形状，比如腐蚀就是“变瘦”，膨胀就是“变胖”，如下面这张图所示：

然后包括膨胀与腐蚀在内，一系列的这两者各种叠加作用的操作都称为图像的形态学操作。

最基础的形态学操作就是腐蚀和膨胀。它包含广泛的应用：

移除噪声
孤立一些单独的元素和聚合一些分散的元素
找到图像中的局部块状或者孔

我们使用下面这只可爱的小鸟，来对一系列的形态学操作进行说明。

3. 膨胀与腐蚀

膨胀

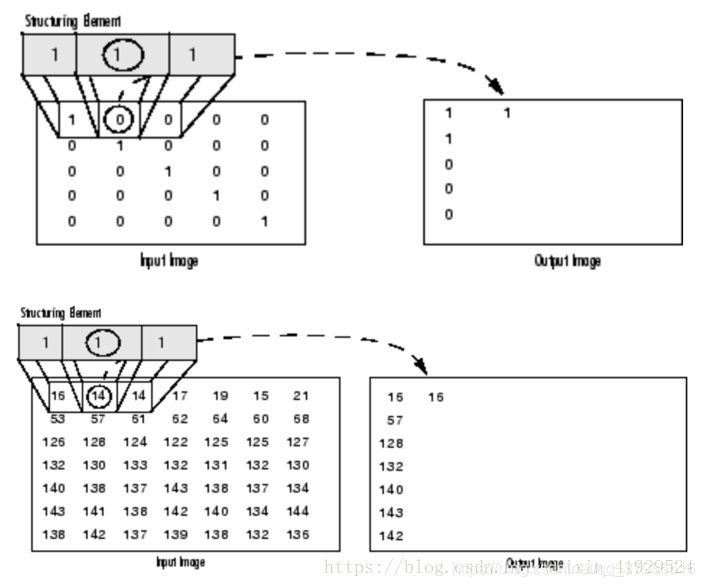

使用卷积核B对图片A进行卷积运算，求局部最大值，这个卷积核可以有任意的形状和大小，通常是一个方形或者圆形。
卷积核B通常有个锚点，通常位于卷积核的中央位置。

随着卷积核扫描这个图像，我们计算叠加区域的最大像素值，并将锚点的位置用最大值替换。也就是最大化操作导致图片中亮的区域增长（所以这里面叫做膨胀）。

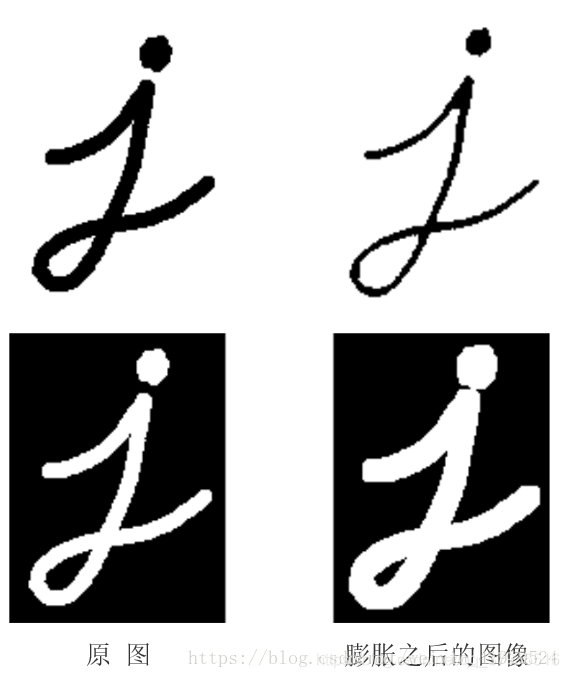

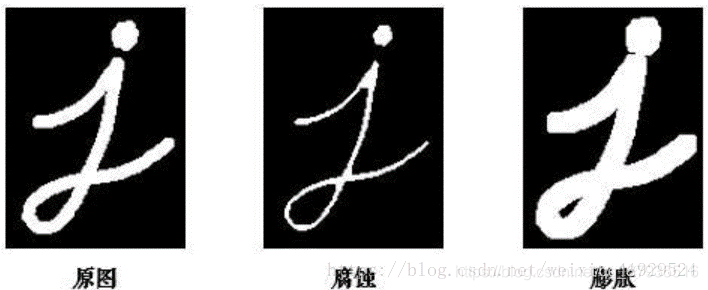

如上面两图所示，上面的第一个是针对二值图进行操作膨胀操作。可以发现，这一操作是使得白色区域“变胖”，黑色区域“变瘦”，从下图即可看出。

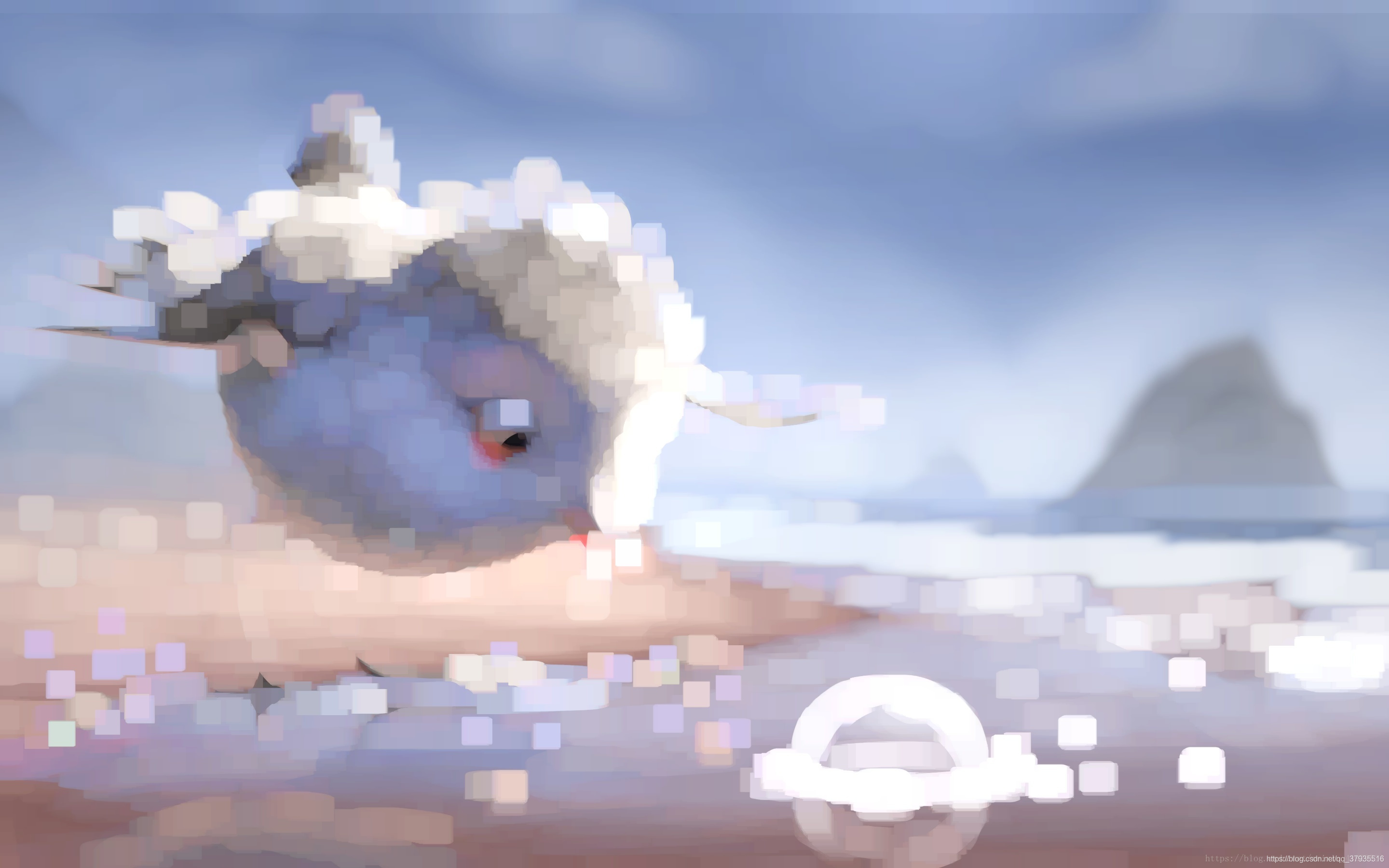

而针对彩色图像，可以想象，由于我们是只保留最大值，所以当选取的核越大时，图像整体会越模糊，并且会越偏向于白色（因为白色对应的值是255），下面两图分别是核为10*10以及核为50*50两种情况进行膨胀的效果，大家可以感受一下。

腐蚀

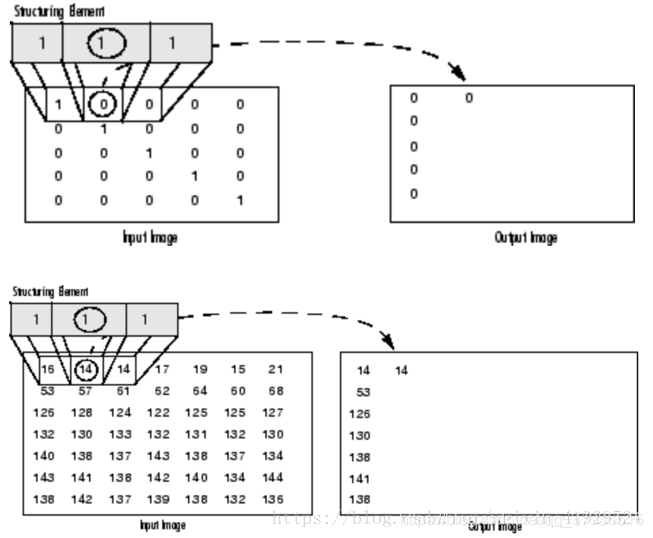

膨胀和腐蚀是一对好基友，是相反的一对操作，所以腐蚀就是求局部最小值的操作。腐蚀与膨胀类似，计算卷积核里面的最小元素。

随着卷积核B扫描图片，它会计算B叠加区域的最小像素值，并使用这个像素值替换锚点的值。与膨胀相似，对原始的图像应用腐蚀操作。你可以看到背景亮的区域变小，而黑的区域变得很大。

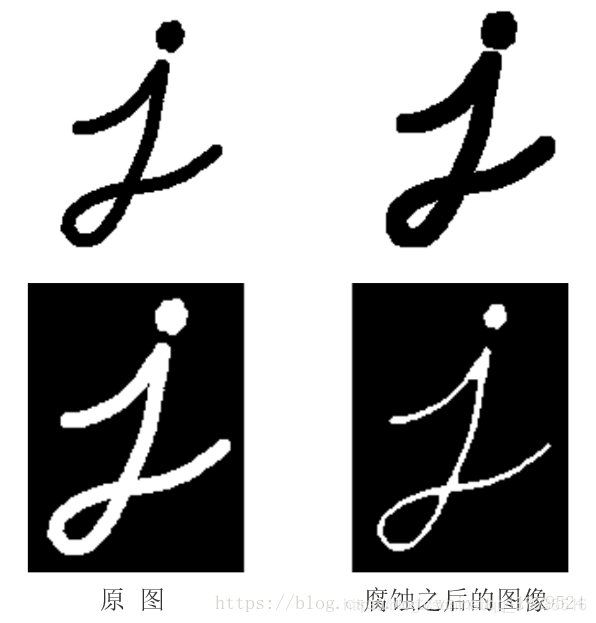

在二值图上直观的体现，就是白色的部分变小，黑色的部分变大，正好与前面的膨胀相对。

而针对彩色图像，一样可以想象，由于我们是只保留最小值，所以当选取的核越大时，图像整体会越模糊，并且会越偏向于黑色（黑色对应的值是0），其中一些黑色的小元素也会被放大（例如下图中的小沙子），下面两图分别是核为10*10以及核为50*50两种情况进行腐蚀的效果，第二张非常惊悚。

4. Python实现

读入图片

载入依赖库：

import cv2         # 载入依赖库，用于图像处理
import os          # 载入依赖库，用于设置文件路径
import numpy as np # 载入依赖库，用于生成kernel
1
2
3

进行图片读取：

# 设置文件路径，类似R中的setwd()
os.chdir('E:/')
# 读入图片
img = cv2.imread('bird.png')
1
2
3
4

膨胀腐蚀

# 设置kernel，也可以利用getStructuringElement()函数指明它的形状
kernel = np.ones((5, 5), np.uint8)
# 膨胀，iterations指的是腐蚀次数，省略是默认为1
dilation = cv2.dilate(img, kernel, iterations = 1)
# 腐蚀
erosion = cv2.erode(img, kernel)
1
2
3
4
5
6

查看与存储图片

显示图片（这里不推荐使用显示图片的代码，稍有不慎容易卡死，建议使用后面储存出来看图片）：

cv2.imshow("dilation", dilation)
cv2.waitKey()
cv2.destroyAllWindows()

cv2.imshow("erosion", erosion)
cv2.waitKey()
cv2.destroyAllWindows()
1
2
3
4
5
6
7

存储图片：

cv2.imwrite("dilation.jpg", dilation)
cv2.imwrite("erosion.jpg", erosion)
1
2
