1. 源由

嵌入式智能产品的配置由于其灵活性，配置工具、参数的复杂性，让人望而祛步！

这是好听的说法，说难听点，就是不接地气，繁琐，不好用！

Open FPV VTX目前已经带来一款图形化配置工具，可以让您更好的调优产品性能。

省去以下繁琐的技术细节：

【1】Open FPV VTX开源之第一次出图
【2】Open FPV VTX开源之默认MAVLink设置
【3】Open FPV VTX开源之嵌入式OSD配置

2. 特性

  • 摄像头设置管理：配置摄像头的设置，例如分辨率、帧率和曝光参数。
  • 遥测功能：查看摄像头的实时遥测数据，包括温度、电压和信号强度等指标。
  • 设置向导：通过引导式设置流程配置摄像头并连接到网络。
  • 多平台支持：应用程序可运行在 Windows、macOS 和 Linux 平台上。
  • 基于 YAML 的配置文件：通过 YAML 配置文件轻松编辑和自定义摄像头设置。

3. 界面

3.1 高级设置

  1. FPV摄像头固件和配置工具之间扫描校对问题（hostname ，详见补充章节），会报错，：

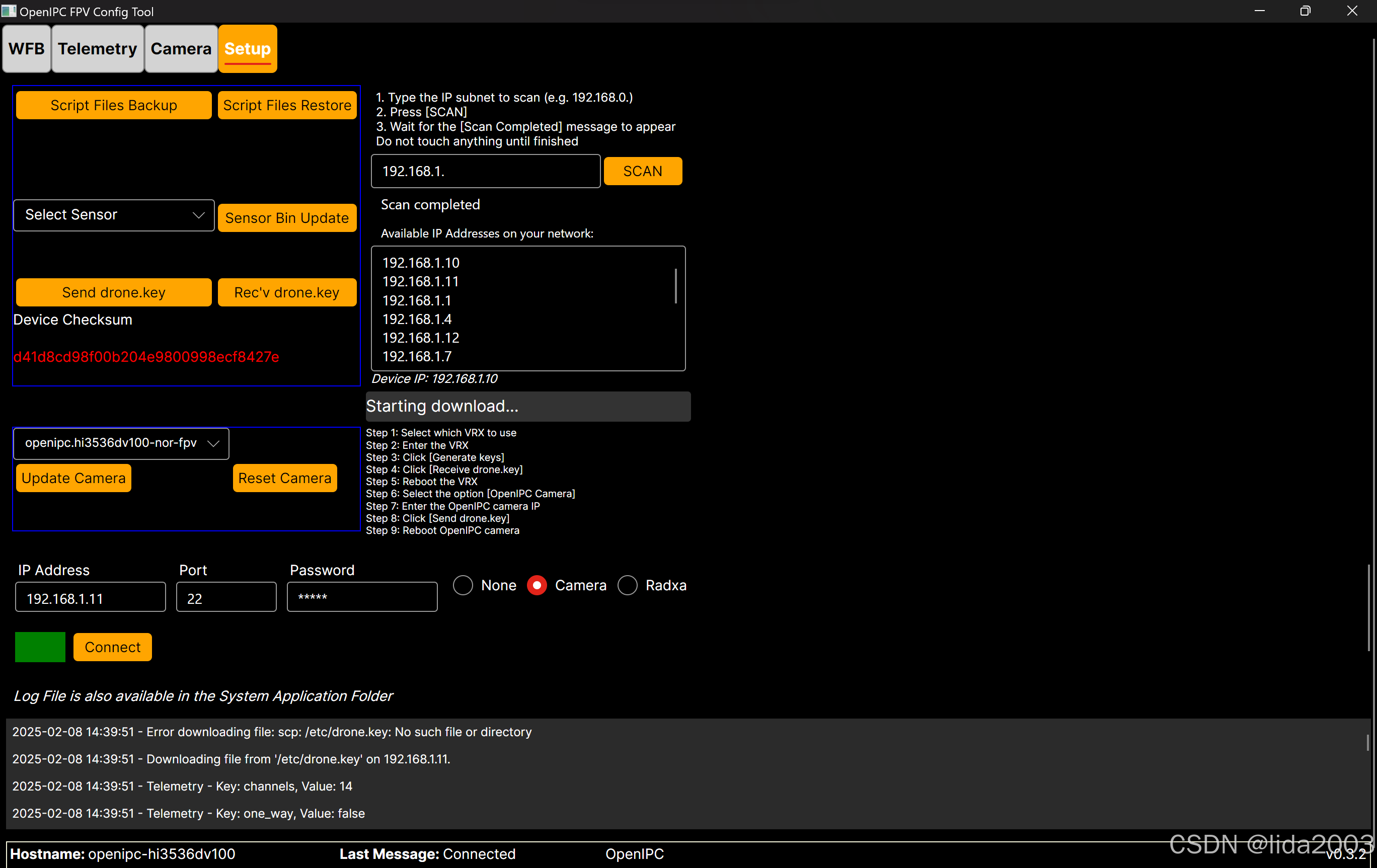

  2. 功能有些凌乱，除了扫描还有一些简单的备份、更新功能；

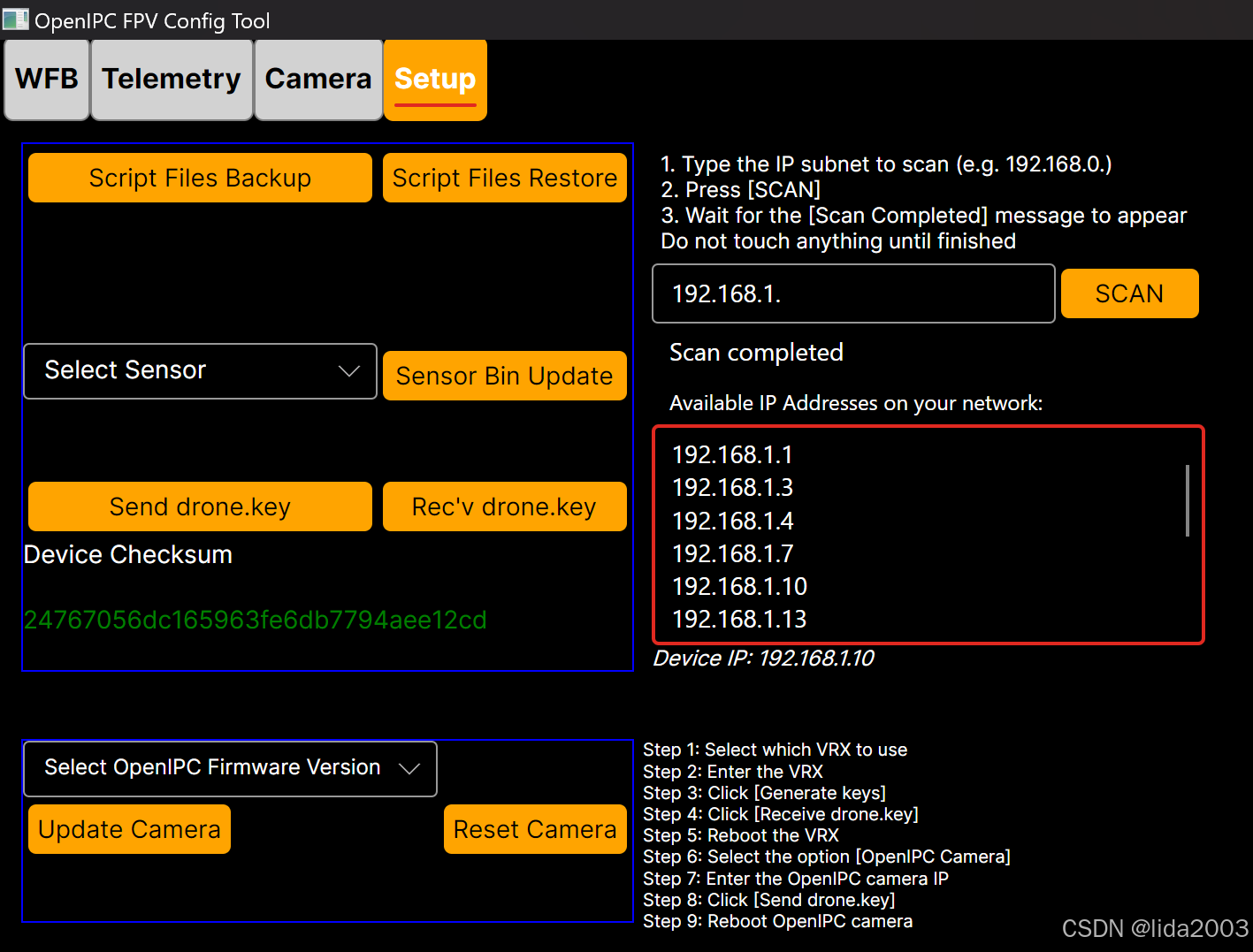

在这里插入图片描述
注：感觉这个并不是非常好用，还不如Advanced IP Scanner，详见补充章节。

3.2 连接设备

  1. 填入设备IP：192.168.1.13
  2. 输入密码：12345
  3. 选择设备类型：天空端、地面端（radxa） //目前不支持NVR设备
  4. 点击【Connect】连接设备，此时将会更新配置参数并刷新GUI

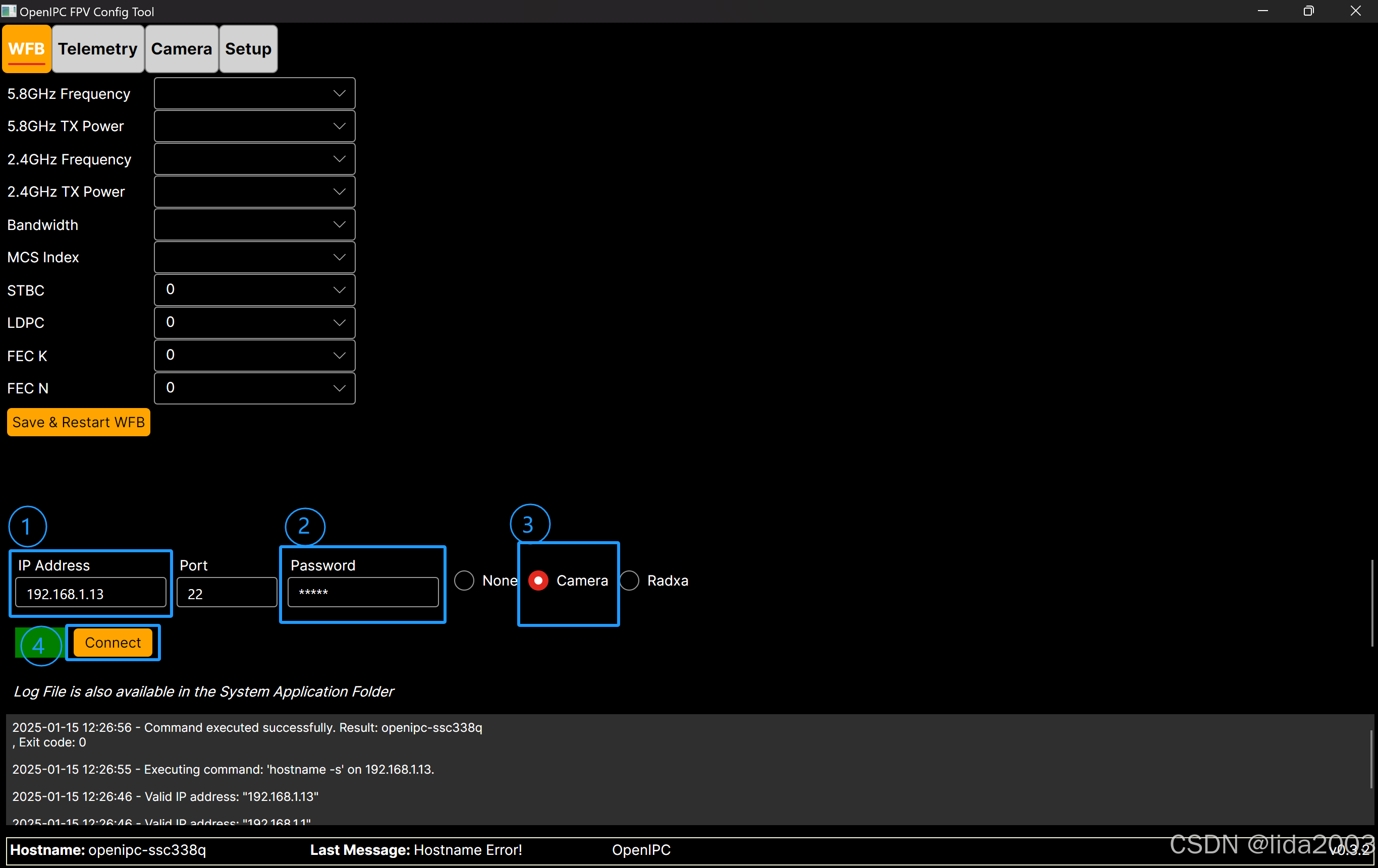

    在这里插入图片描述

3.3 传输配置

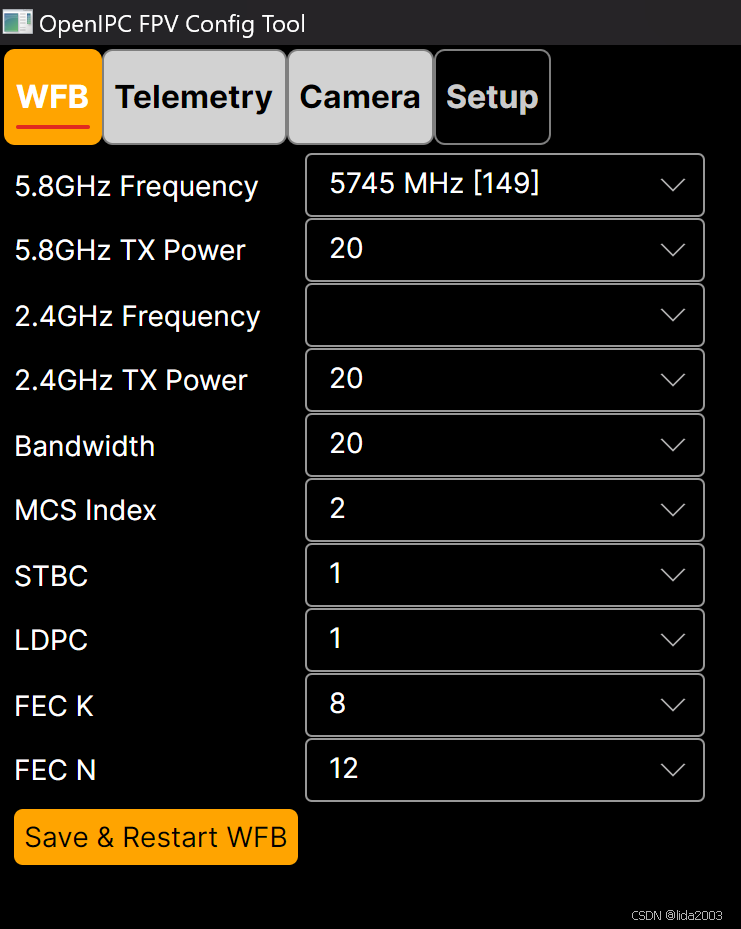

在这里插入图片描述

  • Bandwidth (带宽)：带宽越宽，最大数据传输速率越高，但对信号质量和干扰的要求也越高。
  • MCS Index (调制与编码方案)：Modulation and Coding Scheme，用于表示调制方式和编码率的组合。MCS 值越高，数据速率越高，但对信号质量的要求越严格。
  • STBC (空间时间分组码)：Space-Time Block Coding，一种空间多路复用技术，用于利用多天线提高信号可靠性。0（禁用 STBC）、1（启用 STBC）；通过在时间上发送冗余数据，增加信号的鲁棒性，适合低信噪比环境，但会牺牲部分带宽。
  • LDPC (低密度奇偶校验码)：Low-Density Parity-Check，一种前向纠错编码方式。0（禁用 LDPC）、1（启用 LDPC）。提高误码率性能，特别是在弱信号或长距离情况下。
  • FEC K (前向纠错数据块大小)：Forward Error Correction 中有效数据的长度（以比特为单位）。表示每个编码块中有效数据比特的数量。
  • FEC N (前向纠错编码块大小)：Forward Error Correction 中总数据块大小（有效数据 + 冗余数据）。表示每个编码块的总比特数。

总的来说：高速短距离传输可选择较高的 MCS 和宽带宽。低速长距离传输则适合启用 STBC、LDPC 并选择较低的 MCS。

3.4 电传配置

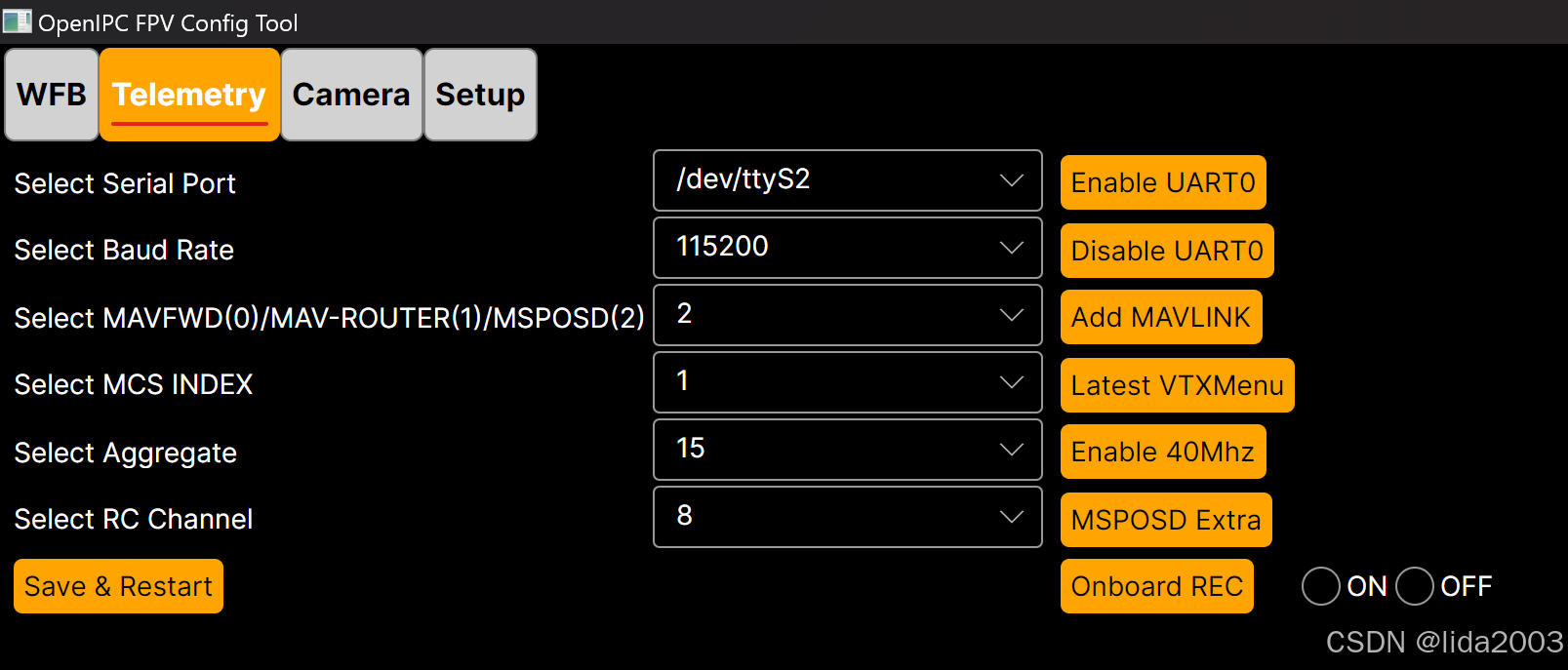

在这里插入图片描述
通常电传使用MAVFWD(1)，而FPV OSD选择MSPOSD(2)。如果您用到了MAV-ROUTER(1)，请自己去搜索相关文档，已经超出本章介绍范围，呵呵！证明已经是高手了！！！

3.5 视频配置

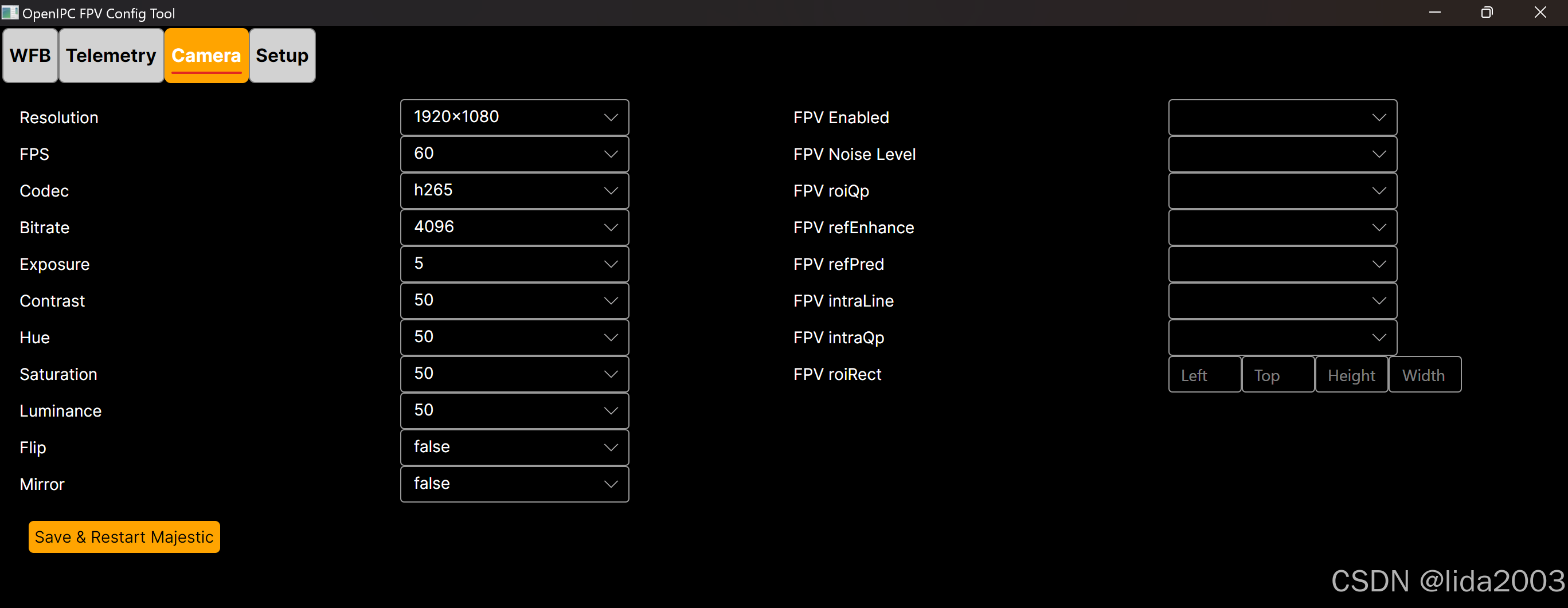

在这里插入图片描述
大部分视频配置方面的选项看看意思就知道了。而右侧是比较细的，不再本章介绍范围，略过，高手自行查找资料，或者改天有时间另外开一篇（看点赞和留言人数了）。

4. 总结

配置的原理和内容和前面命令行配置是类似的：

【1】Open FPV VTX开源之默认MAVLink设置
【2】Open FPV VTX开源之ardupilot配置
【3】Open FPV VTX开源之betaflight配置
【4】Open FPV VTX开源之inav配置

操作方法，有视频有真相（笔者使用的是v0.3.2版本）： [Bug]: Can’t launch OpenIPC_Config.Desktop.exe on Windows #64

OpenIPC Configurator (Avalonia UI) is on the way! PC/Android/iOS

TODO:

5. 补充

5.1 Advanced IP Scanner界面

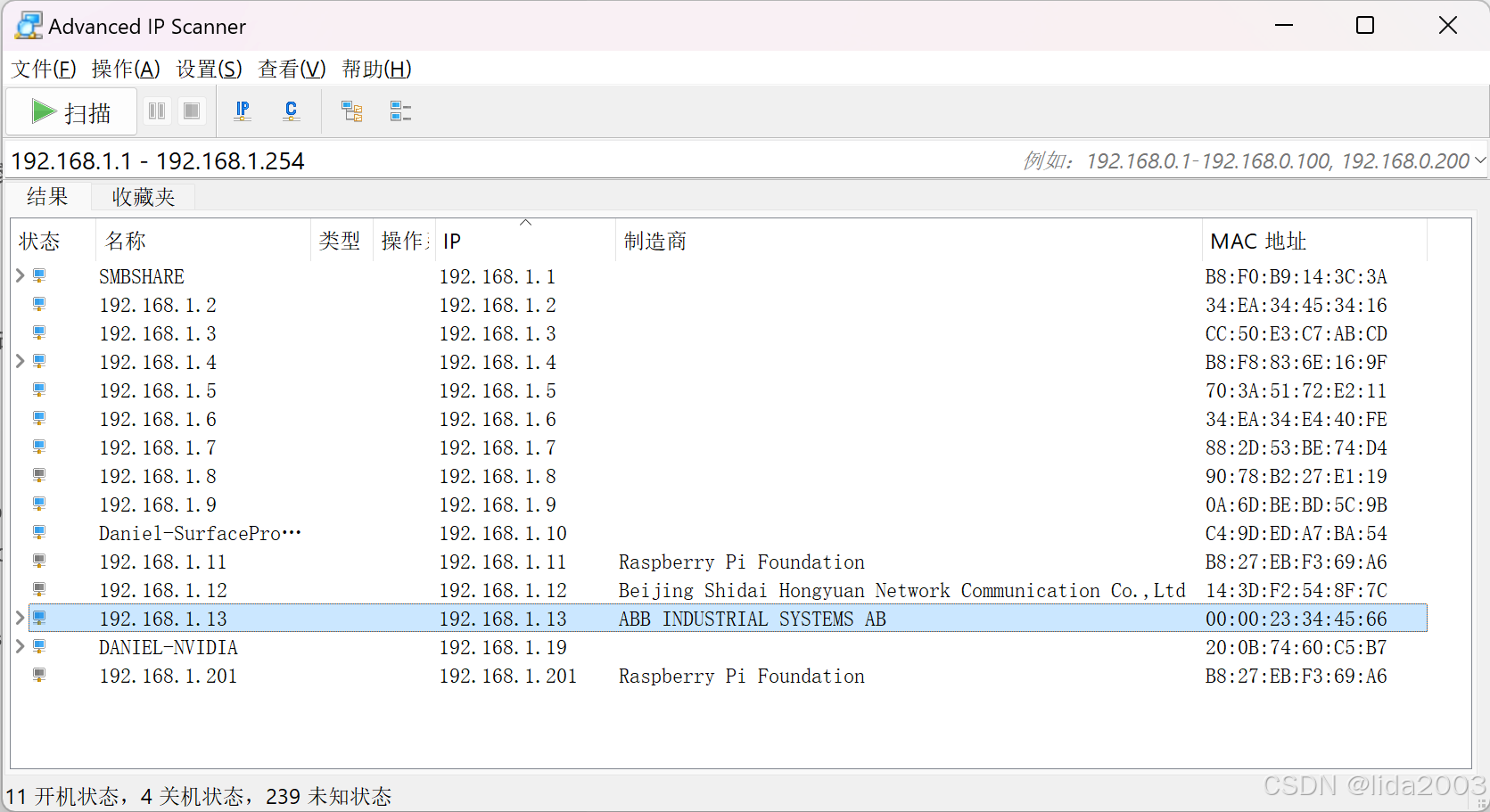

在这里插入图片描述

5.2 固件hostname不一致问题

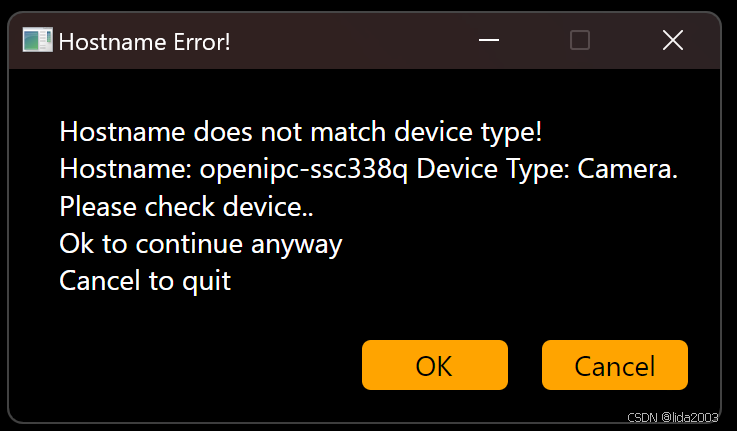

在这里插入图片描述

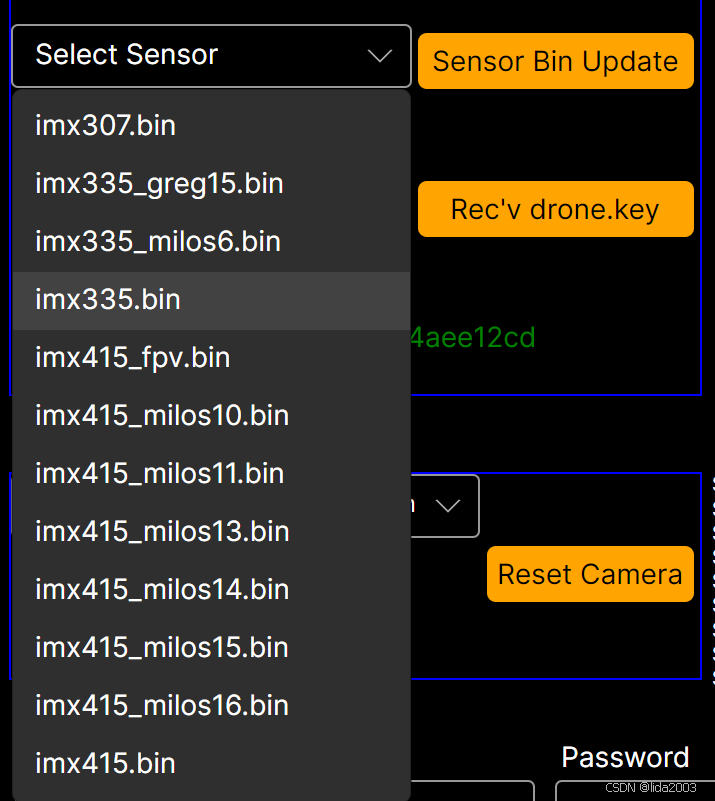

5.3 摄像头二进制名称无法识别使用场景

在这里插入图片描述

5.4 更新地面站3536固件异常

在这里插入图片描述
