ISOLAR中DEM追加DTC步骤（ETAS工具链）[应用层处理EVENT的情况下]

ISOLAR中DEM追加DTC步骤（ETAS工具链）[应用层处理EVENT的情况下]

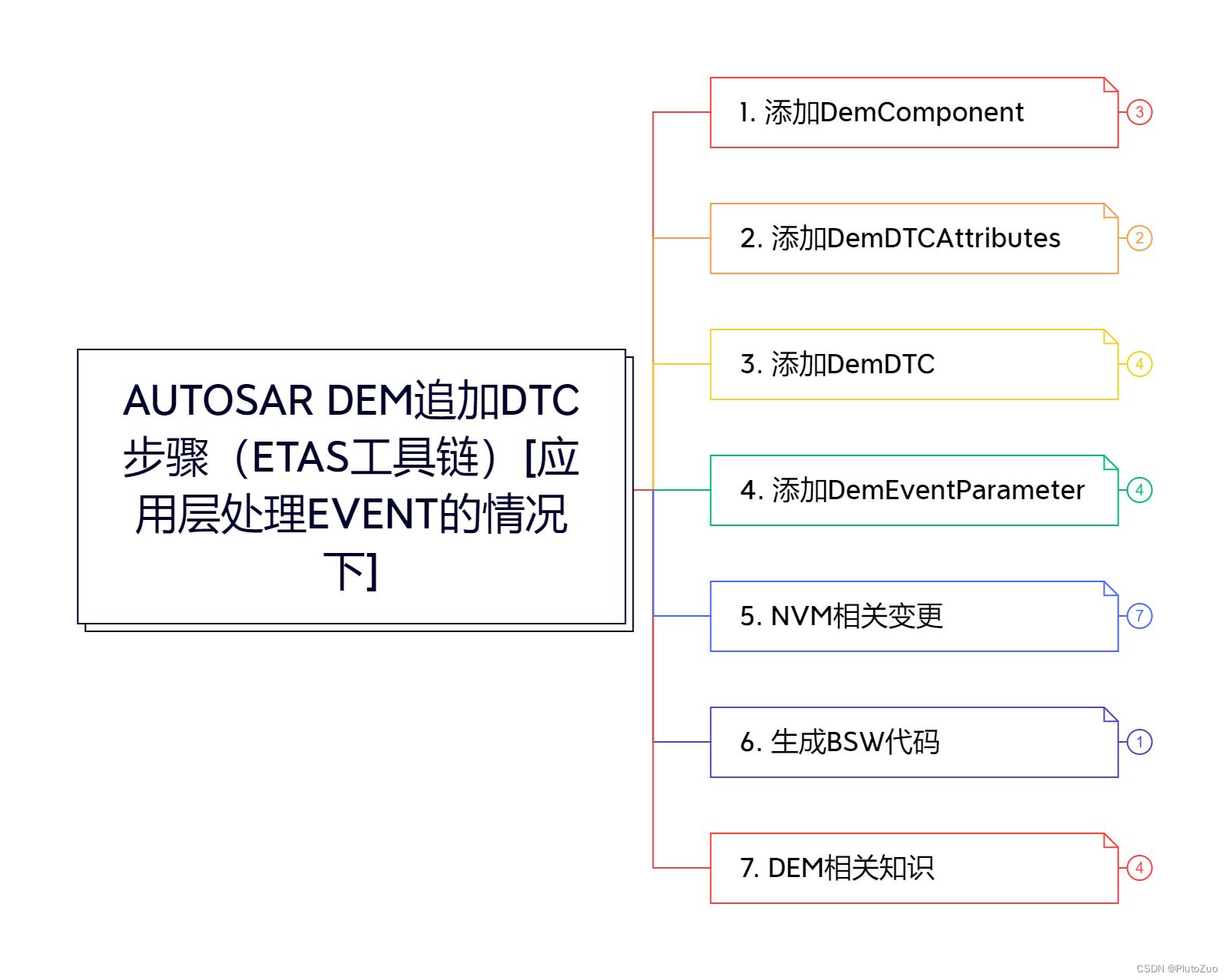

文章目录


在这里插入图片描述

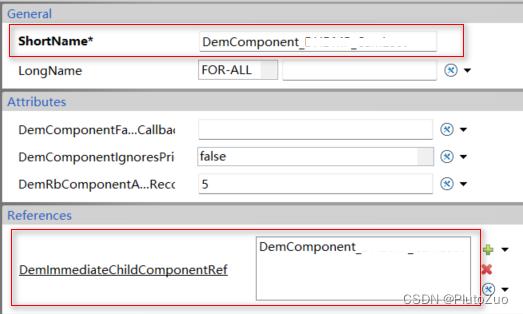

1. 添加DemComponent

复制黏贴，然后改个名字

双击“DemImmediateChildComponentRef”右侧的框会自动填充

在这里插入图片描述

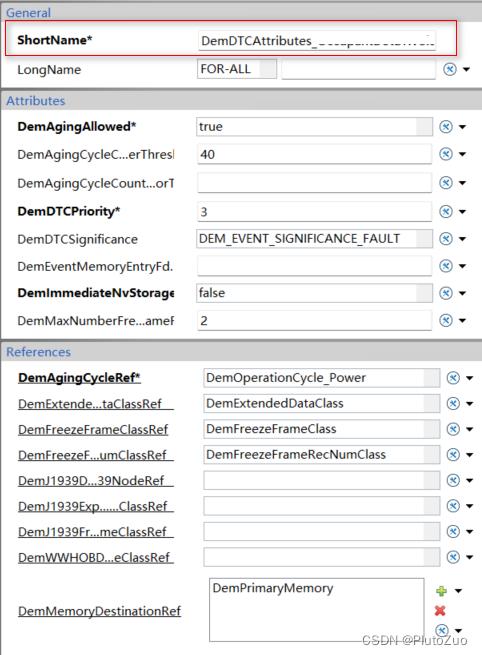

2. 添加DemDTCAttributes

复制黏贴，然后改个名字

在这里插入图片描述

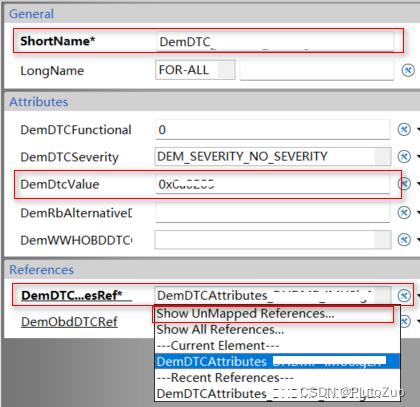

3. 添加DemDTC

复制黏贴，然后改个名字

DemDTCAttributesRef项要删除然后引用对应的DemDTCAttribute

DemDtcValue要改成相应的DTC号码

在这里插入图片描述

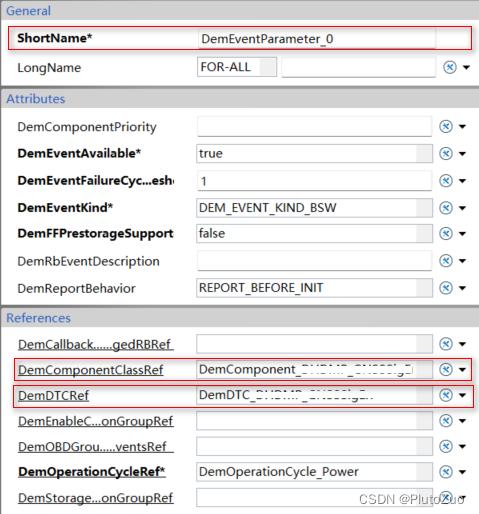

4. 添加DemEventParameter

复制黏贴，然后改个名字

DemComponentClassRef项要删除然后引用对应的DemComponent

DemDTCRef项要删除然后引用对应的DemDTC

在这里插入图片描述

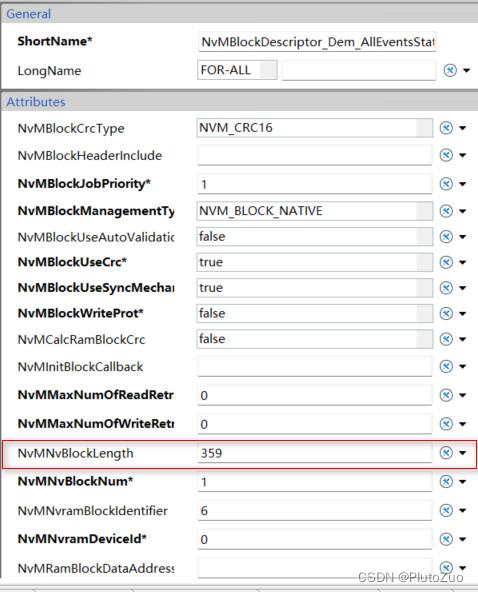

5. NVM相关变更

NvMBlockDescriptor_Dem_AllEventsStatusByte
在这里插入图片描述

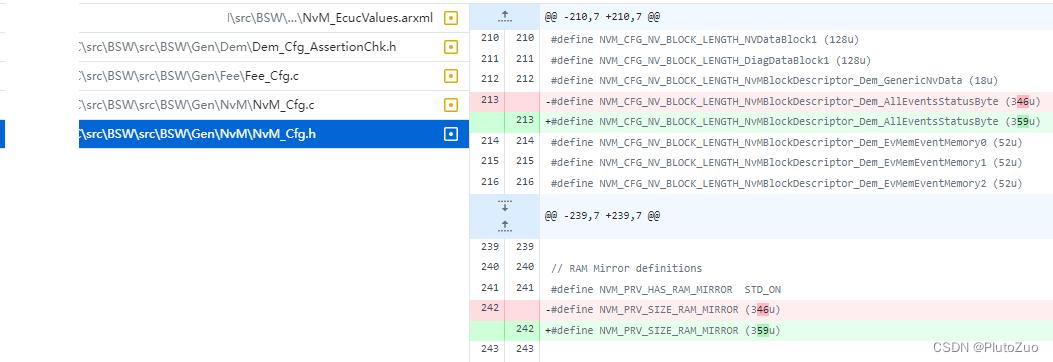

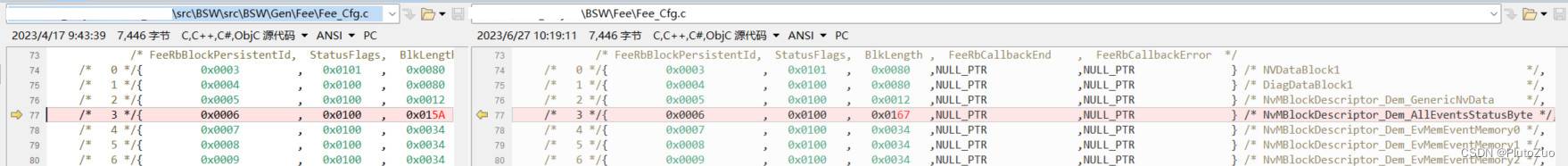

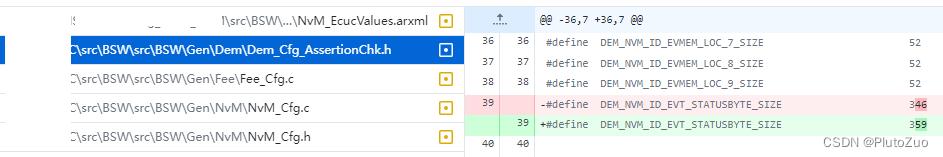

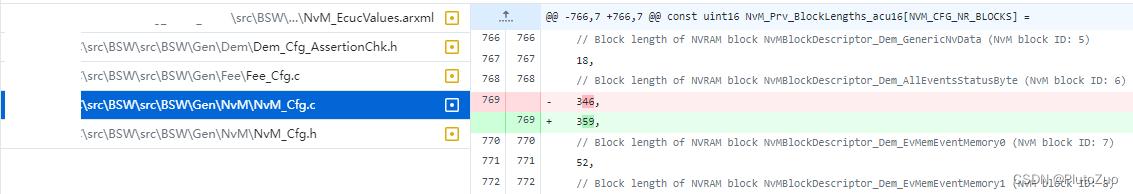

生成的代码：
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

6. 生成BSW代码

参考文章《AUTOSAR设计流程 （ETAS工具链）》

7. DEM相关知识

参考文章AUTOSAR谱系分解(ETAS工具链)》之诊断故障码(DTC)

参考文章《AUTOSAR谱系分解(ETAS工具链)》之Dem

参考文章《AUTOSAR谱系分解(ETAS工具链)》之Dcm

参考文章《AUTOSAR谱系分解(ETAS工具链)》之DCM的子模块DSL、DSD和DSP

《AUTOSAR谱系分解(ETAS工具链)》之总目录
