esp8266-01s介绍与使用

esp826601s 是个比较常用的wifi模块 体积小 功能强大（说是可以用于工业）
下面介绍esp826601s 可用引脚 以及可用功能

enter description here

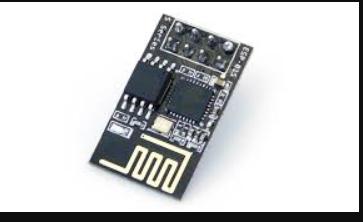

esp-01

（ESP-01S，在ESP-01的基础上，优化了PCB天线，进行了一小步的升级，带来了一大步的体验 目前有三个esp01s 一个esp01 三个NRF24L01模块）
ESP-01 需要较干净的 3.3V 电压，可考虑使用一些稳压 IC 如 LD1117 AMS1117 等配合滤波去构建电源。

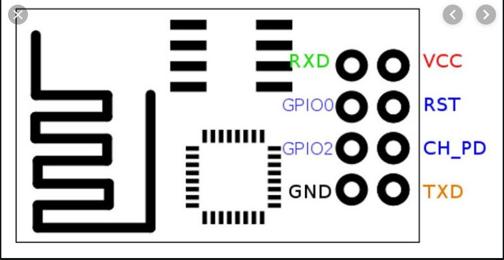

esp8266-01

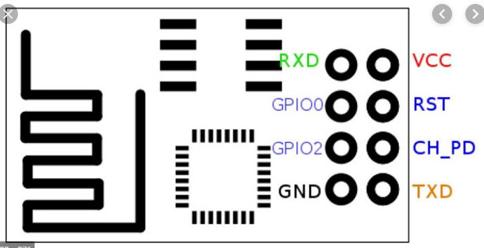

enter description here
enter description here
CH_PD 高电平时工作 低电平时不工作 需手动上拉
GPIO2 可以悬空
GPIO0 高电平时启动 SPI FLASH 低电平时 UART烧写模式
使用扩展的话 可以使用IIC总线来扩展 目前考虑使用微型arduino控制 （PCF8574 MCP23017 ）

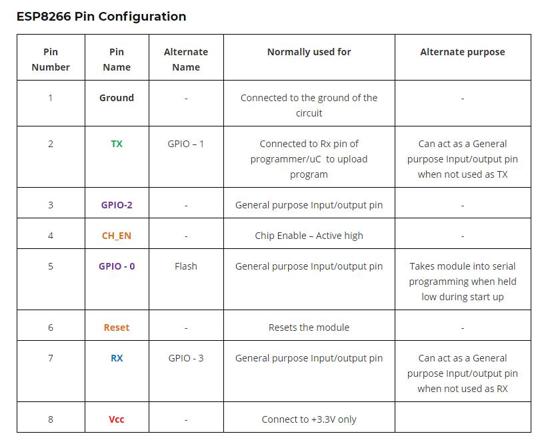

esp826601s的可用引脚

在esp826601s中实际可用使用的GPIO有五个 GPIO0 GPIO2 以及
GPIO3（RX）GPIO1 （TX）
enter description here
但每个引脚在使用的时候又有需要注意的地方

使用ESP8266 GPIO0 / GPIO2 / GPIO15引脚
Using the 4 Pins of the ESP8266-01

详细讲解esp01s 几个引脚的使用
无法使用AD转换 没有AD转换的GPIO引脚

利用esp01s实现I2C

利用GPIO0 和GPIO2
或者 TX RX
参考教程
ESP8266-01S HELP WITH RX/TX SETUP
ESP8266_01_pin_magic

可实现功能

和dht11联合使用 获取温湿度
和继电器联合使用 控制继电器的开关
和ws2812联合使用 控制灯带
…
根据esp01s可以做的事可以依据需要进行开发

项目参考代码在下方

更多学习教程

ESP开发学习基础知识

基础知识包括对esp模块的认识与了解 mqtt协议的了解，arduino IDE运用代码编写等等。

  1. arduino基础学习
  2. esp系列模块的介绍
  3. mqtt协议的介绍与使用
  4. 利用mqtt esp模块 基于arduino IDE开发方法
  5. esp模块的AT指令 刷固件
  6. esp模块睡眠模式使用
  7. esp8266-01s介绍与使用
  8. esp8266-12f介绍与使用
  9. NodeMcu介绍与使用
esp开发IOT应用

基于esp8266的模块以及其他模块根据实际的应用场景与需求制作的物联网应用

  1. 基于FRID arduino 继电器 电磁锁开发的FRID门禁系统
  2. esp32-cam获取视频流图像处理
  3. 基于步进电机 esp8266 mqtt开发的自动窗帘控制
  4. 基于DHT11 Esp8266 mqtt获取室内温湿度
  5. 基于CCS811 esp8266 mqtt 获取室内空气质量
  6. 基于红外模块 esp8266 mqtt开发的智能遥控控制
  7. 基于ws2812 esp8266 mqtt开发的智能多级照明灯
  8. 基于ws2812 esp8266 mqtt开发的智能多模式氛围灯
  9. 基于mp3player esp8266 mqtt开发的智能语音播报系统
  10. IOT综合应用之智慧教室项目开发

如果以上内容对你有帮助或是对IOT开发感兴趣，欢迎关注我。

本人接下来一段时间承接人脸图像处理，IOT开发等相关项目（毕设 比赛等）
有需要可联系qq：1639206518

GitHub代码地址

如果文章有帮助到你，关注 点赞 收藏！

id="article_content" class="article_content clearfix"> id="content_views" class="htmledit_views">

        有很多网友问联想电脑怎么设置u盘启动，联想电脑设置u盘启动的方法有两种，一是通过bios进行设置。二是通过快捷方式启动进入u盘启动。但需要注意有两种引导模式是，一种是uefi引导，一种是传统的leacy引导，所以需要注意制作支持legacy/uefi双引导启动的U盘启动才能保证正常U盘启动。下面小编就教大家联想电脑设置u盘启动方法教程。

style="text-align:center">

联想电脑怎么设置u盘启动

        联想电脑设置u盘启动方法一：通过快捷方式设置u盘启动

style="margin-left:0; margin-right:0; text-align:start">         1、联想台式机u盘启动快捷键是F12，将制作好的小兵启动u盘连接到电脑后，重启电脑，等待出现品牌logo后狂按F12会出现一个启动项顺序选择的窗口，如下图所示；

按快捷键F12选择U盘启动

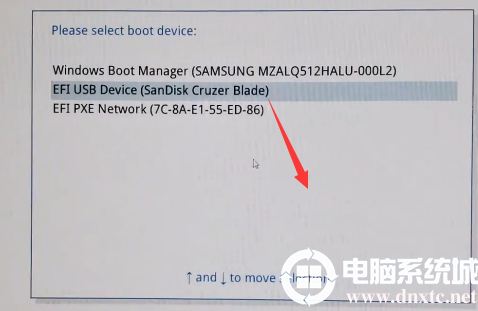

        2、用键盘上的方向键将光标移动到U盘启动项，也就是USB选项，这里一定要注意选择带efi或uefi开头的U盘才能进入，如下图所示：

联想快捷方式设置u盘启动



        联想电脑设置u盘启动方法二：进入bios设置u盘启动

style="margin-left:0; margin-right:0; text-align:start"> >         1、开机一直按F2或（FN+F2）进入BIOS，将BIOS改成中文界面，如下图所示；
>
style="text-align:center">

更改中文界面

style="text-align:center">
>         2、切将键盘移动启动菜单选项，将带efi或uefi开头的U盘调整启动顺序为第一位，然后再按F10保存,这样的话保存后电脑就直接进入了制作好的U盘启动，从而进入PE了，如下图所示；  style="text-align:center">

启动菜单

style="text-align:center">   >   style="text-align:center">

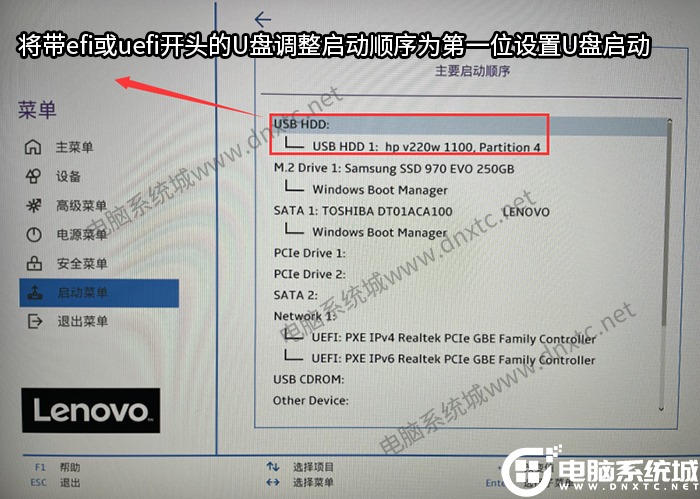

设置u盘启动为第一启动项
