1 概述

本文是用于记录vivado中当需要加密源代码时，封装生成DCP文件，与dcp文件的使用过程。

2 DCP文件简介

DCP文件是vivado独有的一种相当于fpga设计中的hdl源文件的加密压缩文件。其有两个作用：

1.    加密，可以有效保护自己的知识产权，在不想共享源文件又不得不给运行demo时非常有效；
   1

2.    压缩，并不是每一个文件都需要单独生成一个DCP文件，一个工程生成1个即可，加载替换时很方便；
   1

3 DCP文件的封装生成

首先建议将需要生成dcp的代码单独建立一个工程，保证代码的独立性，整洁性。然后按下面步骤进行：

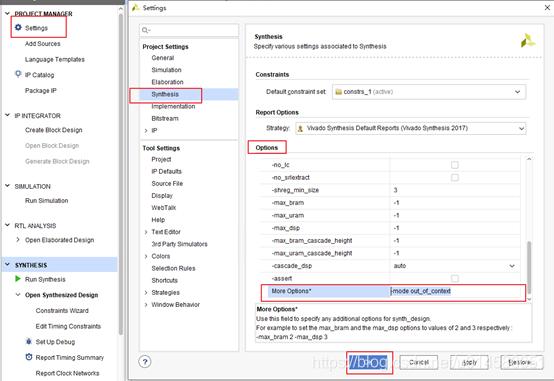

第一步，在settings/synthesis/options/more Options*中，填写-mode out_of_context。然后点击ok进入下一步。如下图所示：

​

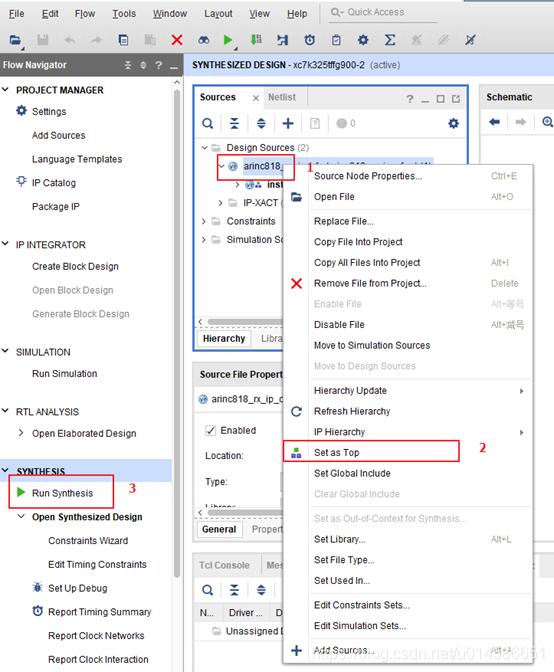

​ 第二步，将需要生成的文件设置为顶层，然后点击综合，等待综合完成。如下图所示：

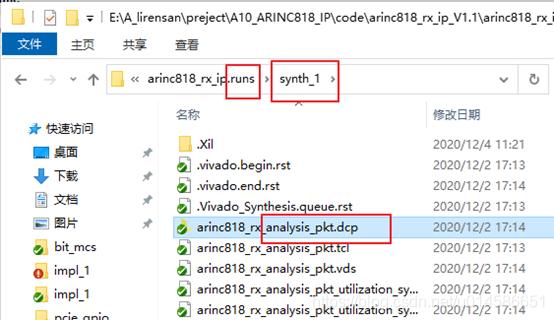

第3步，在工程文件的xx.runs/synth_1/文件夹下找到需要的xx.dcp文件。其名字和代码的顶层文件名字相同。如下图所示：

4 DCP文件的调用

DCP文件的调用与生成这个文件的源文件调用方式相同。即这个xx.dcp文件就是替换之前的xx.v或者xx.vhd文件。

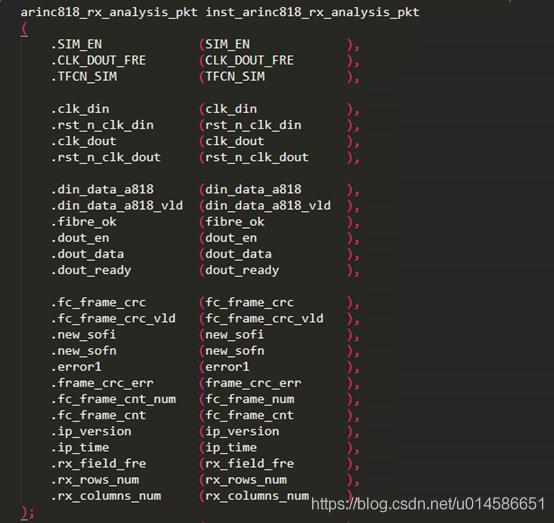

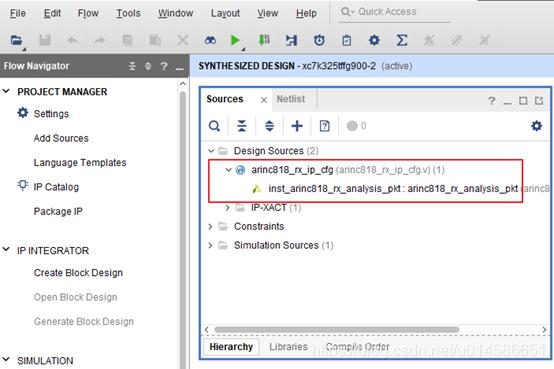

比如这里的arinc818_rx_analysis_pkt.v文件生成的arinc818_rx_analysis_pkt.dcp文件的调用。就是用的调用arinc818_rx_analysis_pkt.v的形式。如下图所示：

5 DCP文件生成的注意事项

DCP的注意事项如下：

1. DCP文件不能传参，即不能通过parameter在顶层赋值常数，且想通过parameter来修改DCP中的参数；

2. DCP文件中尽量不要使用xilinx IP，若必须使用则注意修改名字，不要太常见。因为DCP是一个压缩文件，若里面调用了这个IP，外面也有地方调用IP，如IP设置的有点不同就会形成冲突；

3. 网表文件不能包含需要带license验证的其他ip，如必须有则作为平行模块在更上层调用；因为vivado会识别到这个ip，然后就可能认为这个ip没有定义；
