CT-ICP部署以及运行复现过程

0.下载资源，并按照github原网址的过程进行。

源码网址：http://iyenn.com/index/link?url=https://github.com/jedeschaud/ct_icp
所有的步骤按照readme.md中的步骤进行，在此基础上添加里自己在此过程遇到的问题及解决办法。

1.查看所需要的各个部分的版本。

版本要求：

GCC >= 7.5, clang >= 8.01，cmake >= 3.14

查看gcc版本，gcc -v查看

(base) xiaoduan@fighter:~/source1/CT-ICP/pyLiDAR-SLAM$ gcc --version
gcc (Ubuntu 9.4.0-1ubuntu1~20.04.1) 9.4.0
Copyright (C) 2019 Free Software Foundation, Inc.
This is free software; see the source for copying conditions.  There is NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.

  • 1
  • 2
  • 3
  • 4
  • 5

cmake --vesion查看cmake版本

(base) xiaoduan@fighter:~/source1/CT-ICP/pyLiDAR-SLAM$ cmake --version
cmake version 3.16.1

CMake suite maintained and supported by Kitware (kitware.com/cmake).

  • 1
  • 2
  • 3
  • 4

2.安装clang编译器

安装clang参考下面网址安装：https://blog.csdn.net/xujianjun229/article/details/128902018#commentBox
的前面部分进行的。
依次输入一下三条命令：

sudo apt-get install llvm
sudo apt-get install clang
clang -v

  • 1
  • 2
  • 3

产看版本的结果为：

clang version 10.0.0-4ubuntu1
Target: x86_64-pc-linux-gnu
Thread model: posix
InstalledDir: /usr/bin
Found candidate GCC installation: /usr/bin/../lib/gcc/x86_64-linux-gnu/7
Found candidate GCC installation: /usr/bin/../lib/gcc/x86_64-linux-gnu/7.5.0
Found candidate GCC installation: /usr/bin/../lib/gcc/x86_64-linux-gnu/8
Found candidate GCC installation: /usr/bin/../lib/gcc/x86_64-linux-gnu/9
Found candidate GCC installation: /usr/lib/gcc/x86_64-linux-gnu/7
Found candidate GCC installation: /usr/lib/gcc/x86_64-linux-gnu/7.5.0
Found candidate GCC installation: /usr/lib/gcc/x86_64-linux-gnu/8
Found candidate GCC installation: /usr/lib/gcc/x86_64-linux-gnu/9
Selected GCC installation: /usr/bin/../lib/gcc/x86_64-linux-gnu/9
Candidate multilib: .;@m64
Selected multilib: .;@m64
Found CUDA installation: /usr/lib/cuda, version 10.1

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16

至此，所有的基本要求已经符合。

3.进行超级构建

3.1标准进行

依次执行以下命令来安装所有依赖：

mkdir .cmake-build-superbuild && cd .cmake-build-superbuild     #< Creates the cmake folder
cmake ../superbuild                                             #< (1) Configure step
cmake --build . --config Release                                #< Build step (Downloads and install the dependencies), add -DWITH_VIZ3D=ON to install with the GUI
cmake . -DWITH_VIZ3D=ON         #构建可视化

  • 1
  • 2
  • 3
  • 4

所有的命令执行完毕之后，如果一切正常，则应创建一个目录install，其中还会出现一个superbuild_import.cmake文件。
（此步骤进行之前，建议下载viz3d并执行pip install . 进行安装，这样可以避免后面会出现的一些问题）

3.2构建过程中遇到的问题

  1. 在第三句命令运行时出现问题了应该和连接外网有关，尝试了一下午决定忽略。
    主要一直卡在：

git clone https://ceres-solver.googlesource.com/ceres-solveratal: unable to access ‘https://ceres-solver.googlesource.com/ceres-solver/’: Failed to connect to ceres-solver.googlesource.com port 443: 连接超

  1. 第二天早上来到之后还是决定试一试，因为在这儿忽略之后可能会出现其他一系列的问题。
    调整网一直没能成功，于是就开始找文件中的clone语句，最终找到路径如下所示
    在文件夹 .cmake-build-superbuild/MappingResearchKEU_superbuild/src/MappingResearchKEU_superbuild下gedit 打开CMakeLists.txt文件，进行以下改动
//更改前：
# INSTALL Ceres
if (WITH_CERES)
    message(INFO "${LOG_PREFIX}Generating Ceres dependency")

    ExternalProject_Add(
            Ceres
            PREFIX Ceres

            GIT_REPOSITORY https://ceres-solver.googlesource.com/ceres-solver  //！！！！需要改动的地方
            GIT_TAG 2.0.0

//更改后：
# INSTALL Ceres
if (WITH_CERES)
    message(INFO "${LOG_PREFIX}Generating Ceres dependency")

    ExternalProject_Add(
            Ceres
            PREFIX Ceres

            GIT_REPOSITORY https://github.com/ceres-solver/ceres-solver
            GIT_TAG 2.0.0

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23

然后就成功了，还好没放弃。

4.构建并安装CT-ICP库

4.1标准进行

执行以下命令：

# Inside the main directory
mkdir cmake-build-release && cd  cmake-build-release                  #< Create the build directory
cmake .. -DCMAKE_BUILD_TYPE=Release                                   #< (2) Configure with the desired options (specify arguments with -D=), add -DWITH_VIZ3D=ON to install with the GUI
cmake --build . --target install --config Release --parallel 12       #< Build and Install the project
cmake . -DWITH_VIZ3D=ON         #构建可视化

  • 1
  • 2
  • 3
  • 4
  • 5

注意： 第一行命令应该在此项目的主文件下进行。
如果一切正常，则超级构建目录中应该会出现一个子目录/CT_ICP/lib/cmake。 可以使用位于的配置文件在 cmake 中加载库项目，或使用 ROS 或指定的可执行文件。CT_ICP

4.2遇到的问题及解决办法

  1. 第二行命令运行时又出现错误：
CMake Error at cmake/external.cmake:13 (get_target_property):
  INTERFACE_LIBRARY targets may only have whitelisted properties.  The
  property "IMPORTED_RELEASE_LOCATION" is not allowed.
Call Stack (most recent call first):
  CMakeLists.txt:51 (include)


INFO /home/xiaoduan/project/lidar/ct_icp-master/install/Ceres/lib/libceres.so.2.0.0
INFO /home/xiaoduan/project/lidar/ct_icp-master/install/glog/lib/libglog.so.0.5.0
CMake Error at cmake/external.cmake:13 (get_target_property):
  INTERFACE_LIBRARY targets may only have whitelisted properties.  The
  property "IMPORTED_RELEASE_LOCATION" is not allowed.
Call Stack (most recent call first):
  CMakeLists.txt:51 (include)


INFO /home/xiaoduan/project/lidar/ct_icp-master/install/yaml-cpp/lib/libyaml-cpp.so.0.6.3
CMake Error at cmake/external.cmake:13 (get_target_property):
  INTERFACE_LIBRARY targets may only have whitelisted properties.  The
  property "IMPORTED_RELEASE_LOCATION" is not allowed.
Call Stack (most recent call first):
  CMakeLists.txt:51 (include)


INFO /home/xiaoduan/project/lidar/ct_icp-master/install/tinyply/lib/libtinyply.so
INFO -- [CT-ICP] -- Appending to the INSTALL RPATH the RPATH to the external libraries:
		[:/home/xiaoduan/project/lidar/ct_icp-master/install/Ceres/lib:/home/xiaoduan/project/lidar/ct_icp-master/install/glog/lib:/home/xiaoduan/project/lidar/ct_icp-master/install/yaml-cpp/lib:/home/xiaoduan/project/lidar/ct_icp-master/install/tinyply/lib]
INFO [CT_ICP] -- "WITH_GTSAM=OFF gtsam dependent targets will not be built"
-- Configuring incomplete, errors occurred!
See also "/home/xiaoduan/project/lidar/ct_icp-master/cmake-build-release/CMakeFiles/CMakeOutput.log".
See also "/home/xiaoduan/project/lidar/ct_icp-master/cmake-build-release/CMakeFiles/CMakeError.log".


  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32

在网上搜了好多种方法都不好用，也没看明白，然后又在camke官网上搜索，甚至没有搜到IMPORTED_RELEASE_LOCATION。
试了好多种方式，发现每次搜索出来的都是IMPORTED_LOCATION_RELEASE，于是将cmake/external.cmake:13文件中的内容进行了修改。但是，事实证明，并没有效果。

接着按照以下网址对cmake进行了升级
http://iyenn.com/rec/276580.html
然后问题就解决了。最后一行命令直接成功，比较顺利。
现在cmake的版本为3.22.1

  1. 执行了cmake … --DWITH_VIZ3D=ON，然后就出现了以下问题。
CMake Error at install/superbuild_import.cmake:35 (find_package):
  Could not find a package configuration file provided by "viz3d" with any of
  the following names:

    viz3dConfig.cmake
    viz3d-config.cmake

  Add the installation prefix of "viz3d" to CMAKE_PREFIX_PATH or set
  "viz3d_DIR" to a directory containing one of the above files.  If "viz3d"
  provides a separate development package or SDK, be sure it has been
  installed.
Call Stack (most recent call first):
  install/superbuild_import.cmake:101 (SLAM_DEFAULT_FIND_PACKAGE)
  cmake/superbuild_utils.cmake:27 (include)
  CMakeLists.txt:49 (SLAM_INCLUDE_SUPERBUILD)


  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16

调试没调试好，所幸删除cmake-build-release并重新执行了一遍D步骤。

然后进入到文件夹ct_icp-master/.cmake-build-superbuild/MappingResearchKEU_superbuild/src/MappingResearchKEU_superbuild-build/viz3d/src/viz3d中，执行命令./install.sh进行了安装

然后再从第三步执行一遍。

  1. 在执行第二句时，出现错误：
CMake Error at /opt/ros/noetic/share/catkin/cmake/empy.cmake:30 (message):
  Unable to find either executable 'empy' or Python module 'em'...  try
  installing the package 'python3-empy'
Call Stack (most recent call first):
  /opt/ros/noetic/share/catkin/cmake/all.cmake:164 (include)
  /opt/ros/noetic/share/catkin/cmake/catkinConfig.cmake:20 (include)
  CMakeLists.txt:64 (find_package)


  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

按照下面两个网站的内容进行解决
http://iyenn.com/rec/276581.html
http://iyenn.com/rec/276582.html

5.构建 CT-ICP 的 ROS 包装

5.1标准进行

  1. 安装共享库，执行以下命令：
cd ros/roscore
mkdir cmake-build-release && cd  cmake-build-release                  #< Create the build directory
cmake .. -DCMAKE_BUILD_TYPE=Release                                   #< (2) Configure with the desired options (specify arguments with -D=)
cmake --build . --target install --config Release --parallel 12       #< Build and Install the ROSCore library

  • 1
  • 2
  • 3
  • 4
  1. 新建一个工作空间，catkin_ws。并在里面建立一个src文件，执行以下命令：
mkdir -p catkin_ws/src

  • 1
  1. 将项目与自己的空间连接到一起
cd <path-to-your-catkin-workspace>/src                              #< Move to the Catkin Workspace's src directory
ln -s <path-to-ct_icp-git-project>/ros/catkin_ws/ct_icp_odometry ct_icp_odometry        #< Make a symbolic link to the `catkin_ws` folder
ln -s <path-to-ct_icp-git-project>/ros/catkin_ws/slam_roscore slam_roscore        #< Make a symbolic link to the `catkin_ws` folder
cd ..                                                               #< Move back to the root of the catkin workspace
catkin_make -DSUPERBUILD_INSTALL_DIR=<path-to-superbuild-install-dir>

  • 1
  • 2
  • 3
  • 4
  • 5

如果安装成功，并且在获取工作区的 devel 目录后，您应该能够启动 已安装的 ROS 节点。
包装定义以下节点：
ct_icp_dataset_node：发布从磁盘读取ct_icp不同数据集的点云的节点。
ct_icp_odometry_node：运行ct_icp测程的主测程节点。
注意： 这里的的工作空间和项目没有包含和被包含的关系。

运行测试：

roslaunch ct_icp_odometry launch_slam_dataset.launch dataset_path:=/home/xiaoduan/Desktop/dataset/KITTI/KITTI_raw dataset:=KITTI_raw sequence:=00

  • 1

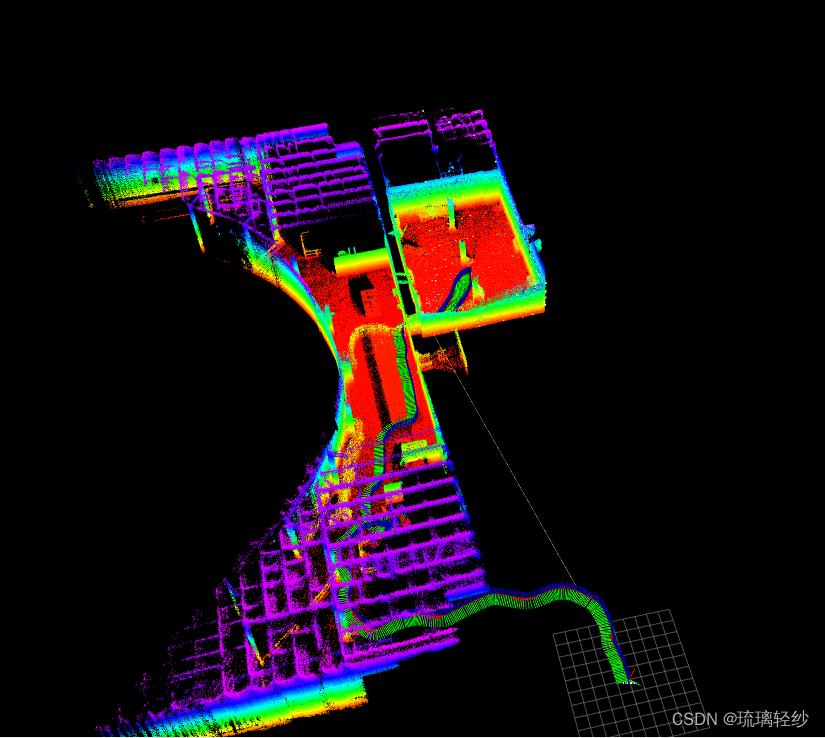

测试结果：
测试过程中的一个截图，最终留下的是一个轨迹图。
demo测试结果截图

运行篇

1、使用脚本(在ct-icp数据集上)

此时感觉不用ros也能跑出来，于是就直接使用脚本跑，可以运行成功。
执行命令：

./run_odometry -c /home/xiaoduan/project/lidar/ct_icp-master/config/odometry/driving_config.yaml

  • 1

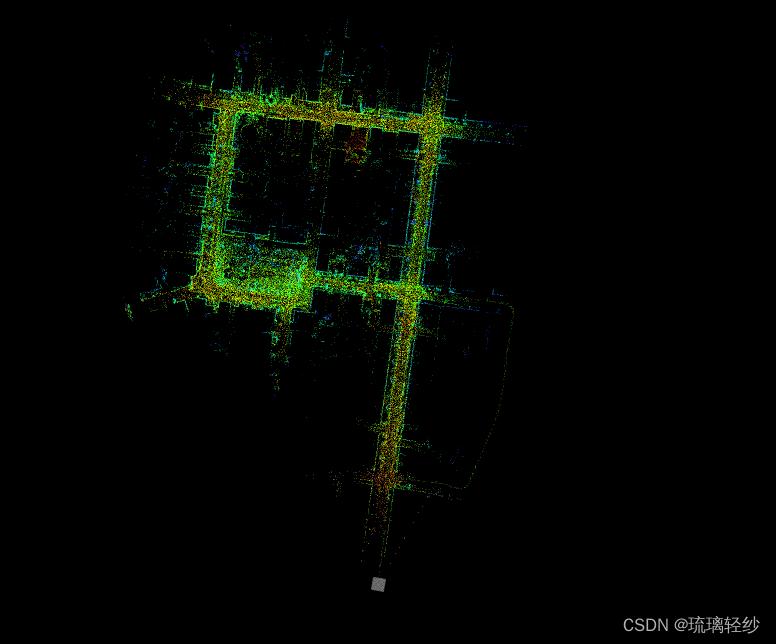

脚本测试结果：
demo测试结果截图

2.使用可控系统（ROS）

完成 ROS 安装后，使用 Rosbag推出测程计，例如：ros/catkin_ws/ct_icp_odometry/launch

roslaunch ct_icp_odometry lidar_odometry_subt.launch rosbag:=/home/xiaoduan/Desktop/dataset/a_lvl_1.bag

  • 1

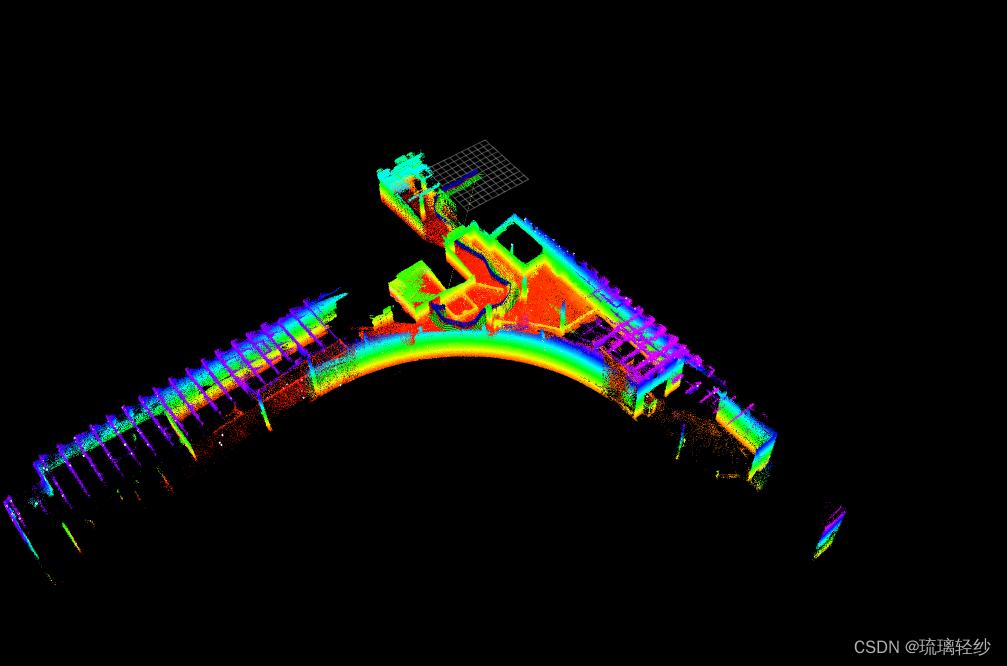

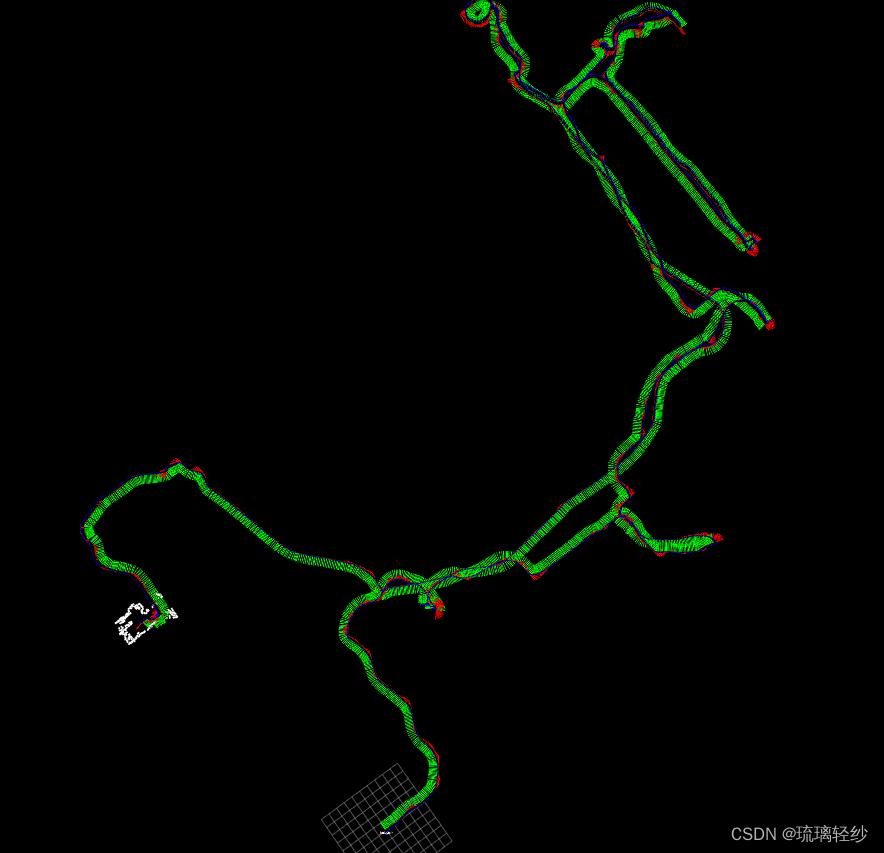

运行结果：
1

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

写在最后：
整个大体的步骤大体就有以下几个过程。

下载viz3d并执行pip install . 进行安装
git
cd
执行超级构建
对cmake进行手动升级
执行构建slam库
执行构建ros库
独立建立工作空间，与git的地址不同
进行节点创立
完成
然后进行运行
