（一）介绍什么是VTP

       VTP（VLAN Trunk Protocol）VLAN中继协议：是一种应用在思科交换机上的管理VLAN的方法，同时也是思科的私有协议，在大型的项目中，往往需要用到很多交换机，那么为了管理者更好的统一配置和管理各个交换机上的VLAN，我们就可以用到VTP这个协议。

（二）VTP的原理

（1）VTP的构成

  VTP域（domain）：在同一个VTP域中的交换机可以同步VLAN配置信息

  VTP密码（password）：给在VTP域中的交换机配置密码

  VTP模式（mode）：一共有三种模式分别是服务端（Server）、客户端（Client）和透明模式（Transparent）

  VTP通告：以组播帧的形式发送，思科模拟器在默认情况下每5分钟进行一次VTP通告，对交换机上的VLAN信息进行更新

（2）VTP模式简介

  ①服务模式（server）：在VTP服务端上可以创建、修改和删除VLAN，并且可以把这些信息通告出去

  ②客户模式（client）：在客户端上不可以创建、修改和删除VLAN，并且同样可以把这些信息在trunk链路上进行通告

   ③透明模式（transparent）：这种模式下的交换机是可以进行VLAN的创建、删除和修改，但并不会将这些信息通告出去，也并不会参与到VTP域中的VLAN信息修改和创建，他不会因为接收其他交换机的VLAN信息而去修改自己的VLAN信息，但是它会将接收到的信息通过trunk链路转发出去，其实可以理解为一个中转站，但在整个VTP中，这类的交换机不容易“被注意”，所以叫做透明模式

（三）VTP的配置

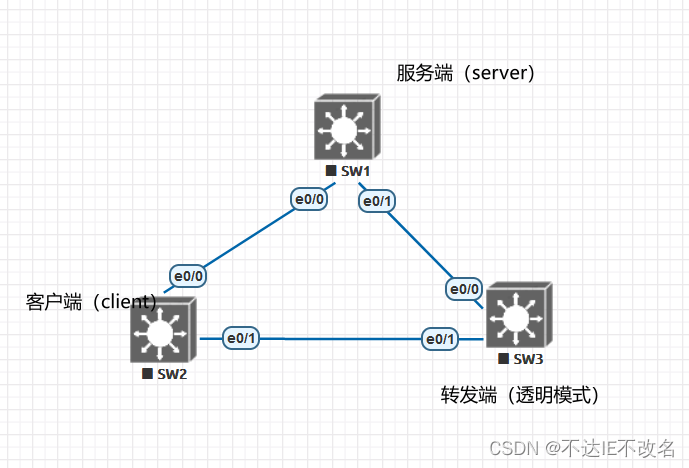

（1）网络拓扑图

（2）配置代码

第一步：在服务端（server）上配置

Switch>enable

Switch#conf t

Switch(config)#hostname SERVER ----改名

SERVER(config)#vtp mode server ----模式为服务模式

SERVER(config)#vtp domain 123 ----VTP域名为123

SERVER(config)#vtp password 123 ----配置密码

SERVER(config)#int range e0/0-1

SERVER(config-if-range)#switchport trunk encapsulation dot1q ----三层交换机要打标签

SERVER(config-if-range)#switchport mode trunk ----设置接口为trunk口

SERVER(config-if-range)#exit

SERVER(config)#

第二步：在客户端（client）配置

Switch>en

Switch#conf

Switch(config)#hostname CLIENT ----改名

CLIENT(config)#vtp mode client ----设置模式为客户模式

CLIENT(config)#vtp domain 123 ---- VTP域名为123

CLIENT(config)#vtp password 123 ----配置密码

CLIENT(config)#int range e0/0-1

CLIENT(config-if-range)#switchport trunk encapsulation dot1q ----三层交换机要打标签

CLIENT(config-if-range)#switchport mode trunk ----设置接口为trunk口

CLIENT(config-if-range)#exit

CLIENT(config)#

第三步：在中继端（transparent）上配置

Switch>enable

Switch#conf

Switch(config)#hostname TRANS ----改名

TRANS(config)#vtp mode transparent ----设置模式为透明模式

TRANS(config)#vtp domain 123 ---- VTP域名为123

TRANS(config)#vtp password 123 ----配置密码

TRANS(config)#int range e0/0-1

TRANS(config-if-range)#switchport trunk encapsulation dot1q ----三层交换机要打标签

TRANS(config-if-range)#switchport mode t ----设置接口为trunk口

TRANS(config-if-range)#exit

TRANS(config)#

（四）VTP的验证

在没有配置任何VLAN情况下，我们先看一下各个交换机的VLAN表

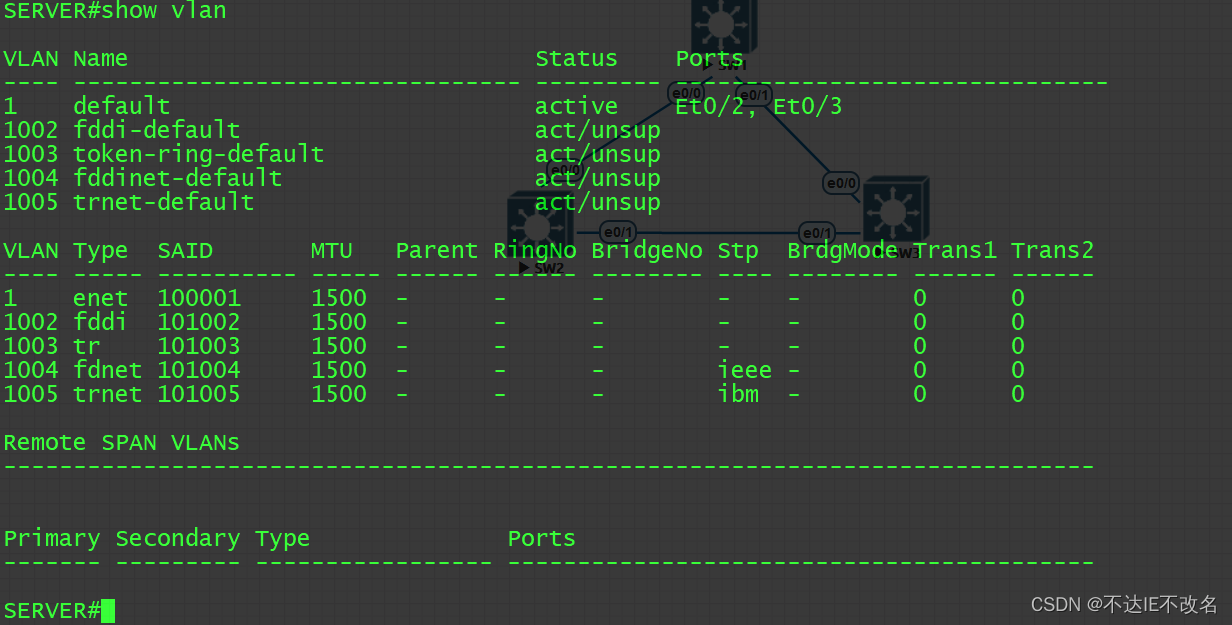

服务端（如下图）

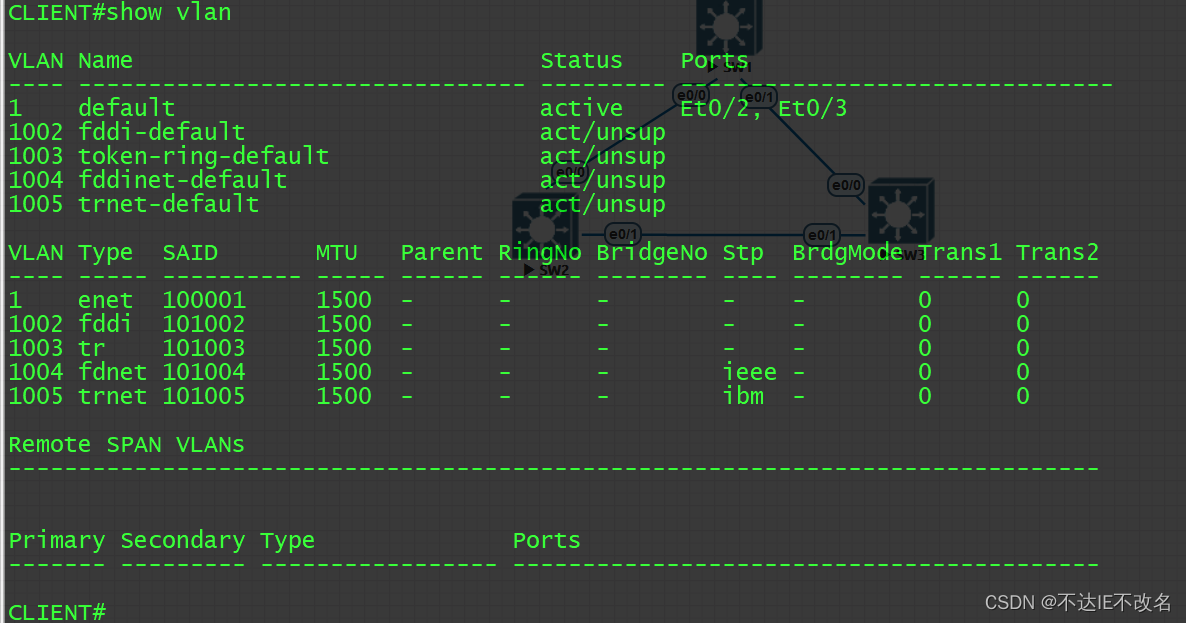

客户端（如下图）

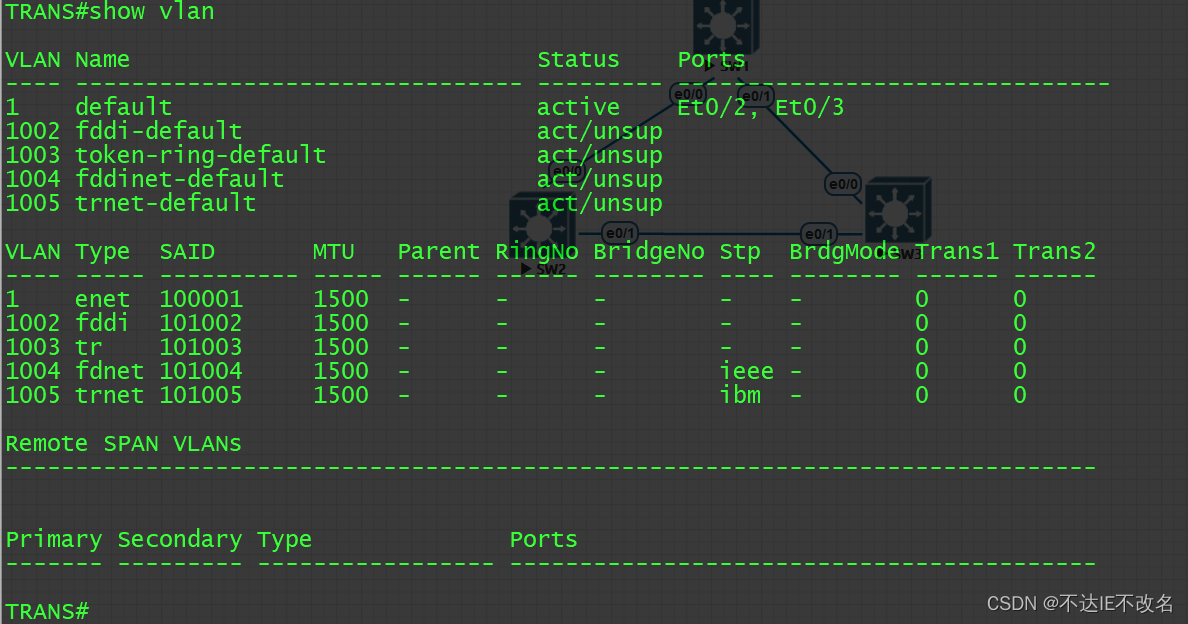

中继端（透明模式）（如下图）

由上面三个图我们可以知道，在没有配置任何VLAN情况下，各个路由器的VLAN表内只有设备自带的几个VLAN

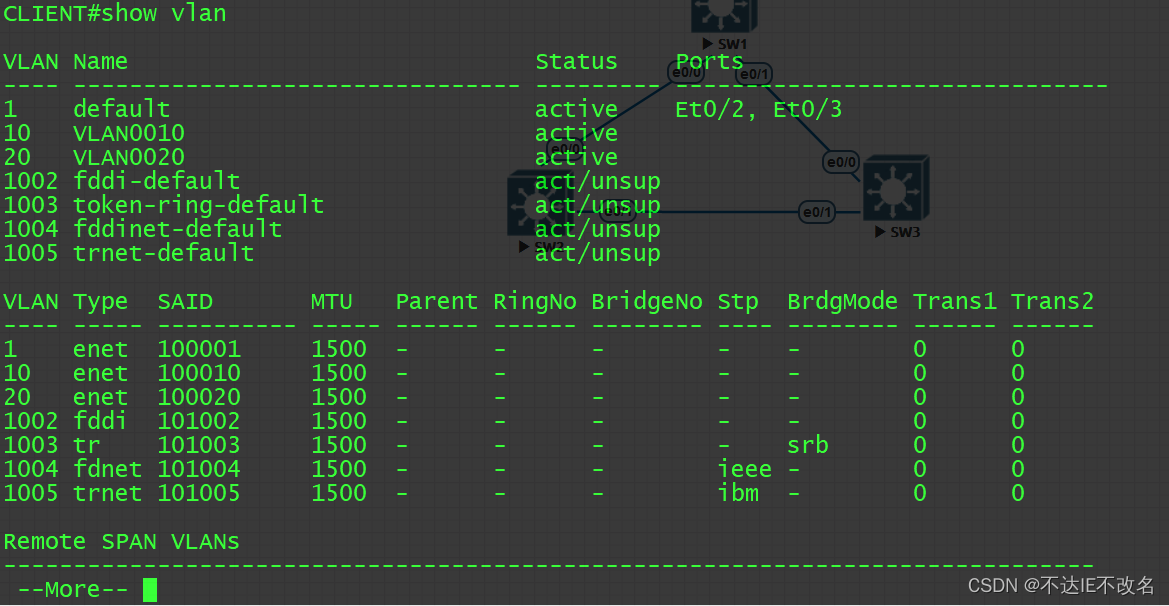

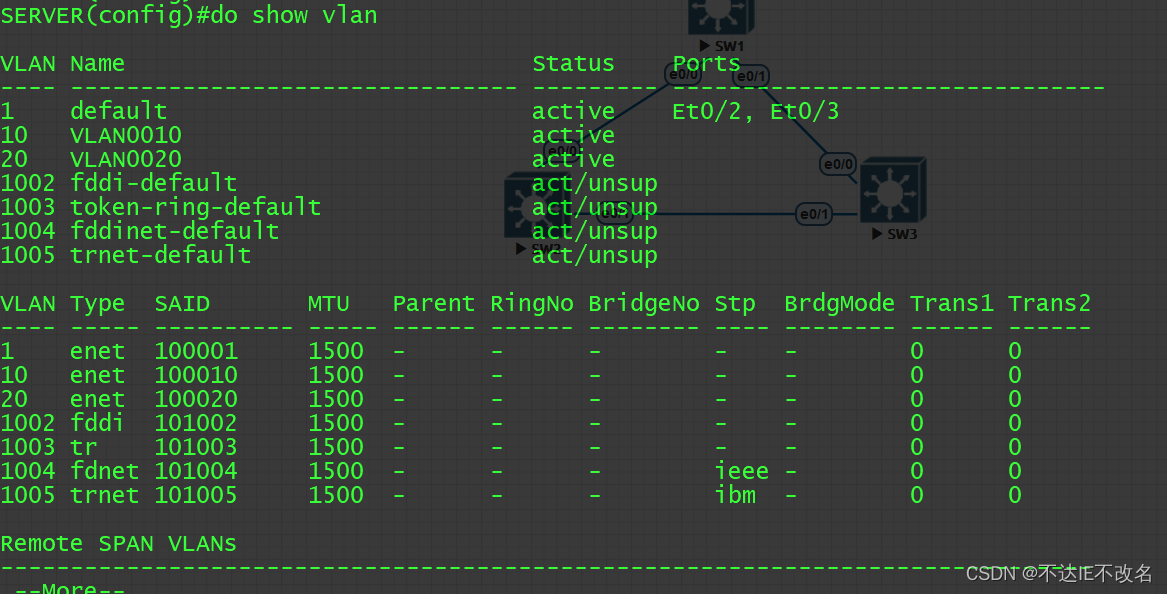

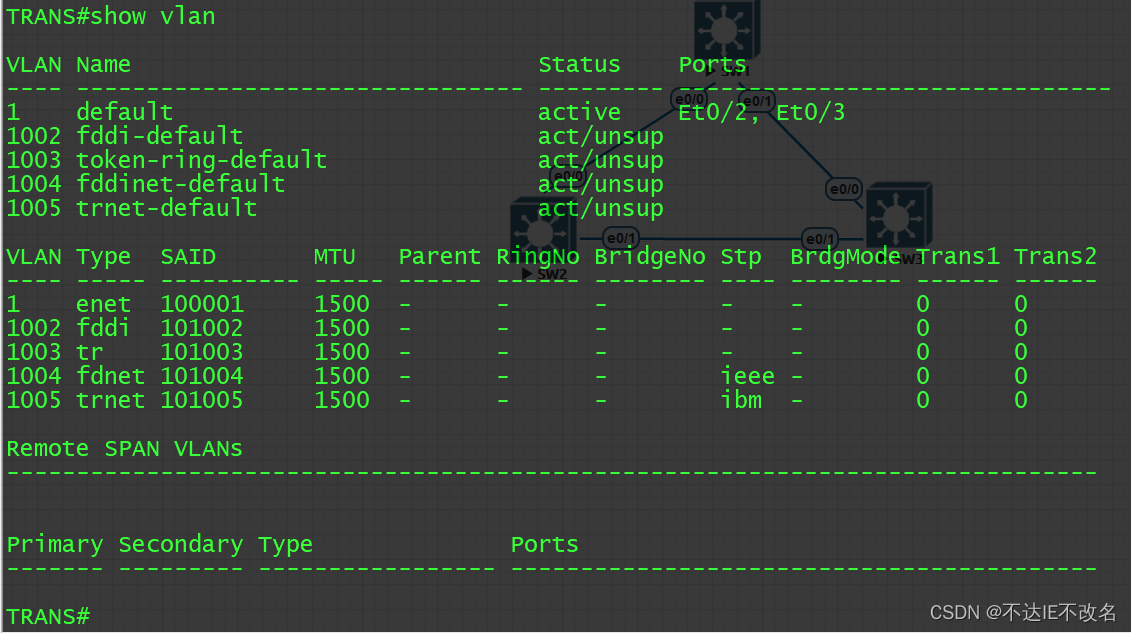

接下来我们在服务端上创建VLAN10 和VLAN20，再观察各个交换机的VLAN表（如下图）

由上面三张图，我们可以很清楚地发现当我们在服务端创建VLAN后，客户端也会和服务端进行同步创建，而中继端并没有创建。

接下来我们在中继端上创建VLAN30，看看各个交换机的VLAN表有什么变化（如下图）

由上面三张图可知：我们在中继端上创建VLAN30后，客户端和服务端并没进行同步。

以上就是VTP配置及验证的全过程了！！希望大家通过这篇博客能够学会有关于VTP的原理和配置。
