分布式任务调度

本系统使用的是基于Quartz技术实现的分布式任务调度。基于Quartz实现的分布式任务调度是一种高效的任务管理方案。它利用Quartz的定时任务功能，结合分布式架构，实现任务的分布式执行与调度。这种方案提高了任务处理的并发性和可靠性，适用于大规模、高复杂度的任务调度场景

（一）操作手册

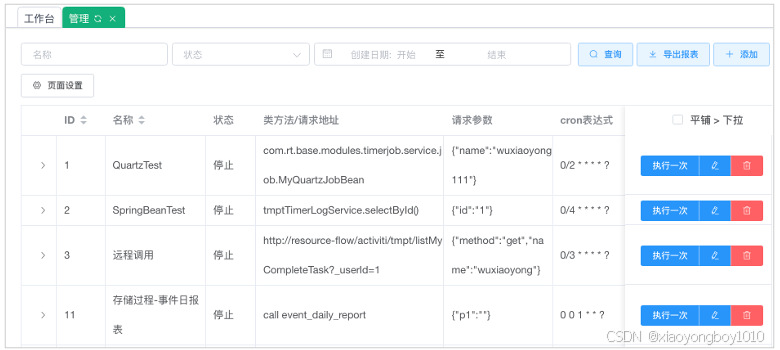

点击菜单“无代码配置/任务调度/管理”，打开任务调度管理页面。如下图所示。

​

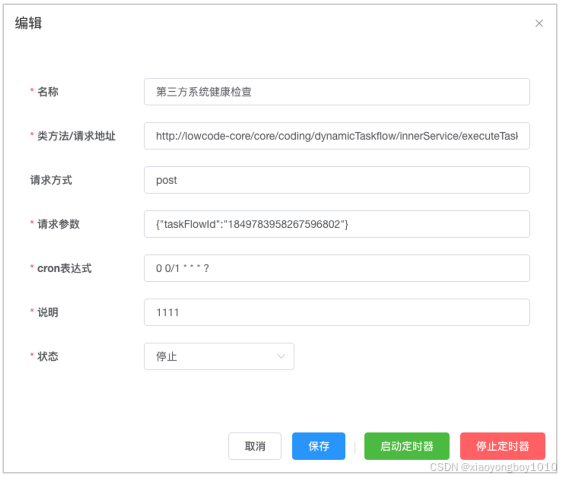

点击任务调度管理页面工具栏的“添加”按钮，打开新增对话框，创建一条新的定时任务，如下⁄图所示。

​

任务调度表单中的类方法/请求地址，支持模式说明如下表：

任务调度表单中的cron表达式：cron表达式是一个用于设置定时任务的字符串，它由6个时间元素组成，分别表示秒、分、时、日、月和周。‌每个时间元素可以使用特定的值、范围或通配符来表示不同的时间规则。例如，0 0 1 * * ?表示每天凌晨1点执行任务。‌

cron表达式的语法格式可以总结为：秒 分 时 日 月 周‌。每个时间元素的取值范围和特殊字符如下：

‌秒（0-59）‌：表示执行任务的具体秒数。

‌分（0-59）‌：表示执行任务的具体分钟数。

‌时（0-23）‌：表示执行任务的具体小时数。

‌日（1-31）‌：表示执行任务的具体日期。

‌月（1-12）‌：表示执行任务的具体月份。

‌周（0-7）‌：表示执行任务的具体星期几，其中0和7都表示星期天。

‌cron表达式的特殊字符包括‌：

*：表示任意值。

/：表示步长。

L：表示最后一天。

W：表示最近的工作日。

‌

启动/停止定时任务：点击定时任务表单的“启动定时器”按钮来启动定时器。点击定时任务表单的“停止定时器”按钮来停止定时器。点击“任务调度管理”列表页面的“执行一次”按钮，只执行一次任务，方便测试验证。

任务调度日志：点击菜单“无代码配置/任务调度/日志”，打开任务调度日志页面，如下图所示。

​

（二）设计研发

1. 需求分析

本系统使用的是基于Quartz技术实现的分布式任务调度。

1. 任务调度管理：设计个任务调度管理页面，用来管理系统中所有的定时任务（创建、编辑、删除等）。
2. 任务创建：调用方式：service方法、调用http接口、调用数据库存储过程3种方式。执行时间：通过CRON时间表达式指定。
3. 任务执行：定时任务支持操作：启动任务、停止任务、执行一次任务。
4. 任务执行日志：记录定时任务执行的日志。

2. 总体设计

任务调度子系统应用技术：分布式任务调度quartz技术。

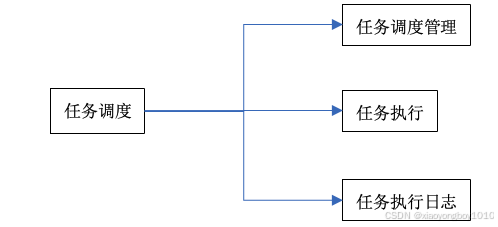

任务高度子系统由任务调度管理、任务执行、任务执行日志3部分组成。功能结构如下图所示。

​

3. 概要设计

1) 用例设计

任务调度子系统用例分析，请看下表.

2) 用例图设计

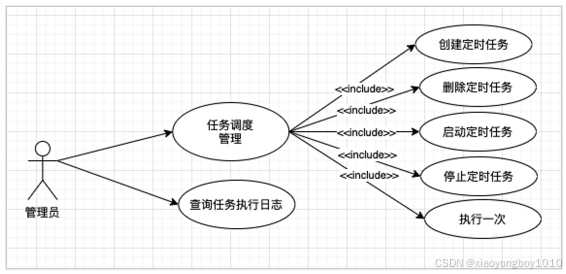

任务调度用例图。该系统面向管理员。管理员可以创建调度任务、启动定时任务、停止定时任务、执行一次定时任务等操作，定时任务执行状态作为日志信息记录在日志表。用例图如下图所示。

​

4. 详细设计

本系统使用的是基于Quartz技术实现的分布式任务调度。首先，在pom.xml中导入依赖包如下所示。

1.	<dependency>
2.	    <groupId>org.springframework.boot</groupId>
3.	    <artifactId>spring-boot-starter-quartz</artifactId>
4.	    <version>2.3.12.RELEASE</version>
5.	</dependency>

1) 数据库表设计

​

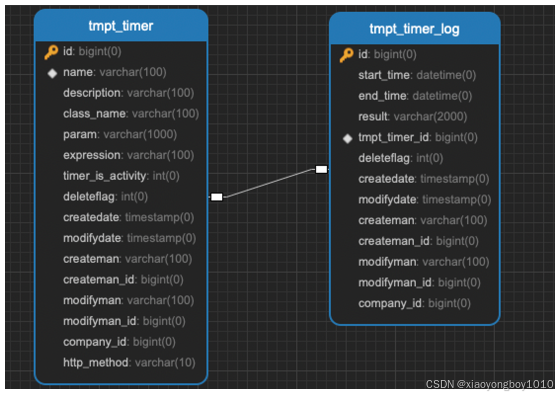

调度任务管理表，主要是对调度任务进行增删改查，及任务的状态（启动、停止）管理等操作，表名：tmpt_timer。数据表结构信息，如下表所示。

调度任务日志表，主要是记录任务调度的起始时间、结束时间、响应结果等内容。表名：tmpt_timer_log。数据表结构信息，如下表所示。

5. 代码解读：任务调度

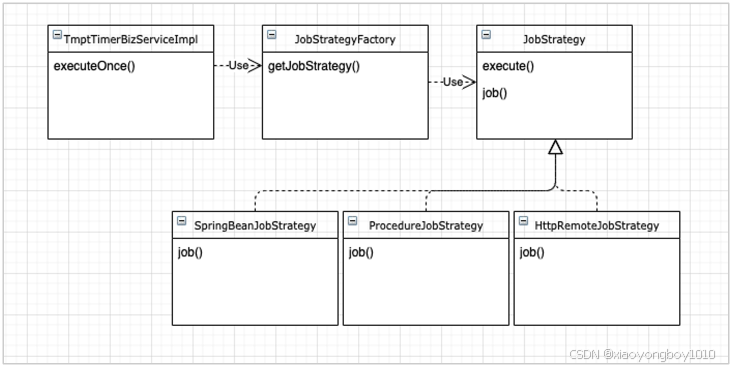

调度任务后端代码设计，用到设计模式中的工厂模式、模板模式和策略模式，类图设计如下。

​

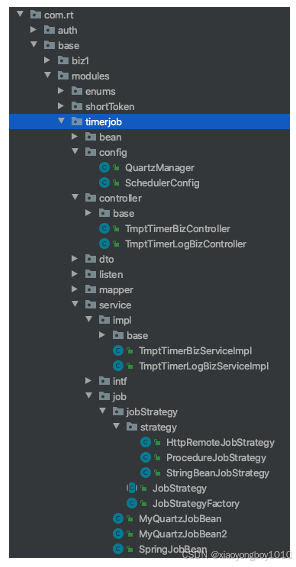

任务调度模块的包名com.rt.base.modules.timerjob。项目启动时，执行配置类config.SchedulerConfig，会加载配置类目录下的配置文件spring-quartz.properties。其中job.jobStrategy.strategy包中存放的是任务执行策略类，包的目录结构如下所示。

​

任务调度管理列表中，点击定时任务“执行一次”调用方法如下。通过任务工厂类获取Job策略类，然后执行策略模板方法execute()，模板方法execute()中再调用各自Job策略的job()方法。

1.	public synchronized Result<TmptTimerBizDto> executeOnce(TmptTimerBizDto tmptTimerBizDto) {
2.	    // 执行Job策略
3.	    JobStrategy jobStrategy = JobStrategyFactory.getJobStrategy(tmptTimerBizDto);
4.	    return jobStrategy.execute();
5.	}

JobStrategyFactory中获取JobStrategy时，是通过请求地址分析出请求的类型，比如：请求地址以“call ”开头，返回存储过程调用类型；请求地址以“()”结尾，返回服务类方法调用类型；请求地址以“http://”或“https://”开头，返回http请求调用类型。然后，根据不同的返回类型，使用不同的策略。如下所示。

1.	public class JobStrategyFactory {
2.	  public static JobStrategy getJobStrategy(TmptTimerBizDto tmptTimerBizDto) {
3.	    String className = tmptTimerBizDto.getClassName();
4.	    Result typeResult = isClassInstance(className);
5.	    String type = (String) typeResult.getMap().get("type");
6.	    JobStrategy jobStrategy = null;
7.	    //存储过程
8.	    if (type.equalsIgnoreCase("1")) {
9.	        jobStrategy = new ProcedureJobStrategy(tmptTimerBizDto, typeResult);
10.	    }
11.	    // spring 方法
12.	    else if (type.equalsIgnoreCase("2")) {
13.	        jobStrategy = new SpringBeanJobStrategy(tmptTimerBizDto, typeResult);
14.	    }
15.	    // remote invoke
16.	    else if (type.equalsIgnoreCase("3")) {
17.	        jobStrategy = new HttpRemoteJobStrategy(tmptTimerBizDto, typeResult);
18.	    }
19.	    return jobStrategy;
20.	  }
21.
22.	  private static Result isClassInstance(String className) {
23.	    if (className.startsWith("call ")) {
24.	        ......
25.	        map.put("type","1");
26.	        return Result.builder(map);
27.	    }
28.	    else if (className.endsWith("()")) {
29.	        ......
30.	        map.put("type","2");
31.	        return Result.builder(map);
32.	    }
33.	    else if(className.startsWith("http://") || className.startsWith("https://")){
34.	        ......
35.	        map.put("type","3");
36.	        return Result.builder(map);
37.	    }
38.	    return Result.builder().fault();
39.	  }
40.	  ……

JobStrategy是模板类，其中execute()方法是模板方法，此功能是调用job()执行前后，做定时任务执行的日志记录。日志信息记录在tmpt_timer_log表中。模板方法execute()执行代码如下。

6. 系统测试

任务调度子系统测试用例表，如下表所示.
