DCG (Dual Conversion Gain) sensor 技术来源于文章《Leveraging Dynamic Response Pixel Technology to Optimize Inter-scene Dynamic Range》。这也是小米10 至尊纪念版所用到的主摄摄像头技术。

文章背景

现实世界中的相机经常会遇到非常明亮的场景和非常黑暗的场景。为了捕获这些场景，图像传感器通常需要针对一个极端进行优化，但代价是另一种性能下降。说具体点也就是我们需要更大的FW（full-well）容量以及更高的灵敏度，但是更高的灵敏度可能会限制FW容量，传感器可达到的最大信噪比（signal-to-noise ratio, SNR）和总的动态范围（dynamic range, DR）。

该文基于此提出新的cmos pixel设计方案，其通过简单的添加一个DCG（dual conversion gain）来使图像传感器在所有场景条件下均达到最佳。

Dual一词也就说明了一个pixel下有两个方案–Low conversion gain（LCG）和high conversion gain (HCG)。LCG对应于bright scenes的high capacity，HCG对应着light scene下low capacity和increased sensitivity and low read noise，以此保证图像传感器能在极端弱光条件下捕获图像/视频而不牺牲高光条件下的性能。

原理介绍

具体原理可以详见上述文章，这里只给出简单总结。

1. Relationship between Conversion Gain and Full-Well Capacity

首先capacitance的公式为 C = Q / V，其中Q为电荷（charge）单位为库仑（Coulombs），V为势（potential）单位为伏特（Volts）。通常，像素中允许的电压摆幅（voltage swing）的大小由整个传感器设计确定。于是这个固定的电压范围意味着CG可以对传感器的FW产生明显的影响。具体的说，假设FD电压摆幅为1.25V，如果CG为30 μV/e则可知FD最大容纳约等于42,000个电子。假如入我们用更大的CG比如150 μV/e，那我们只需要约8,000个电子。这说明了越大的CG导致FD能装的电子越少。

2. Importance of both Conversion Gain and Full-Well

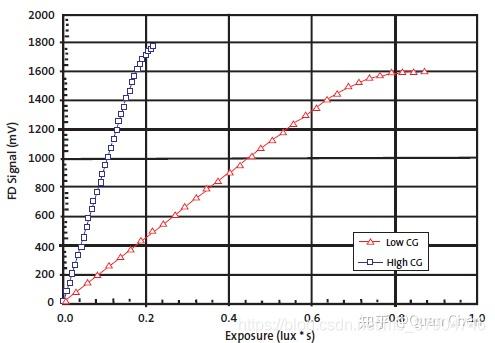

CG值越高，电子更容易被探测到，也就是sensitivity越高。图1是两个Sensor（一个HCG，一个LCG）下画出的图。可以得到两个结论：1. 同等曝光时间下，HCG的FD采集到的电子比LCG多得多。2. LCG的FD能采集到更多的电子。这也说明了我们需要在LCG和HCG之间需要找一个平衡。


当系统噪音返回到FD时HCG也可以减少read noise。参考这个baseline噪音这一点很重要，因为我们读出来的信号是有系统噪音的，更好的参考这种噪音可以更好的得到更好的信号。

举个例子，假如image pixel的输出经过analog signal chain有100 μV噪音，这个噪音经过SF返回FD，SF为0.8，则会有125 μV。然后再经过CG变成电子时，可发现LCG会有125 μV / 30 μV/e = 4.2电子， 125 μV / 150 μV/e = 0.8电子。可看出在相同电子量下，HCG可以得到更高的电压，同时也可以使得系统噪音变得更小。

3. How CG and FW Capacity Relate to DR and SNR

先看signal-to-noise ratio (SNR)和dynamic range (DR)的公式。

以上两式的单位都为dB，Nmax 指传感器的最大曝光。

The read noise is the lowest measureable signal, and is defined by the base noise level of the sensor’s whole signal chain / system.
1

读出噪音是可以检测到的最小的信号，同时也是整个传感器信号系统的最base level的噪音。FW增大是可以最大化SNR和DR的，然而如果增加CG的话，FW的容量就会受限。

4. Expanding Dynamic Range

一些HDR技术如logarithmic pixels, lateral overflow, frame multi-exposure (ME) and intra-frame multi-exposure (IFME)都是intra-scene DR, 他们都不能很好的提高低光下的敏感度和在低光下减少噪音。因此提出，Dynamic Response Pixel Technology：

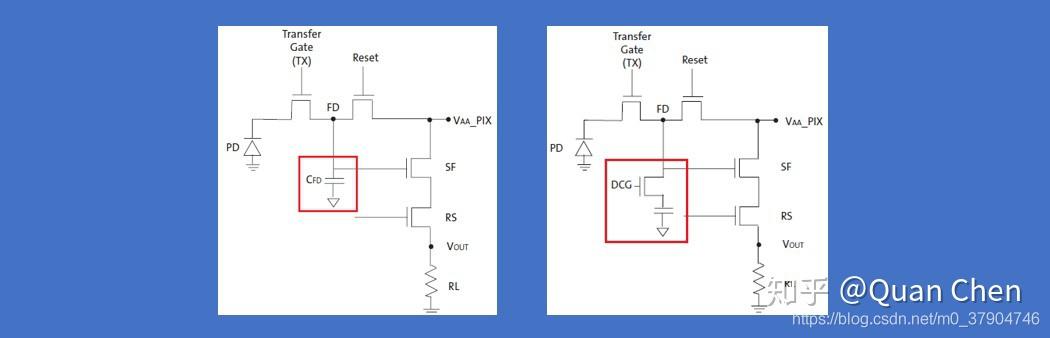

红框中的改变：

This technique, focused on **inter-scene DR**, adds a separate high sensitivity mode to a pixel that already has a large charge handling capacity.
1

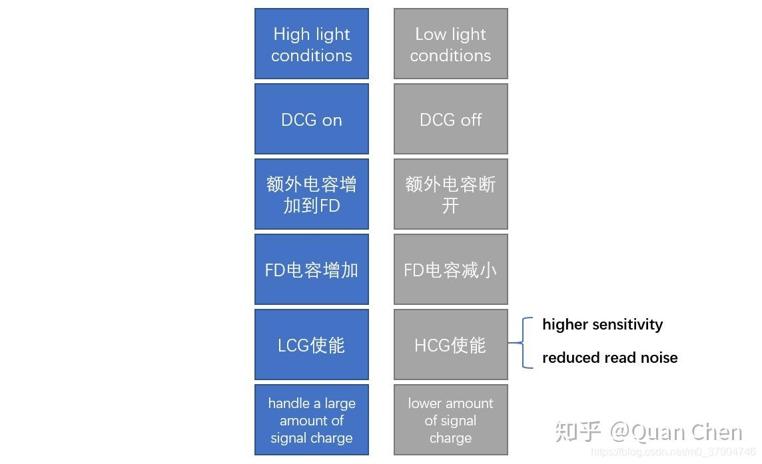

也就是通过对pixel添加一个大的电容，使其具有新的可分离的高敏感度模式。

效果

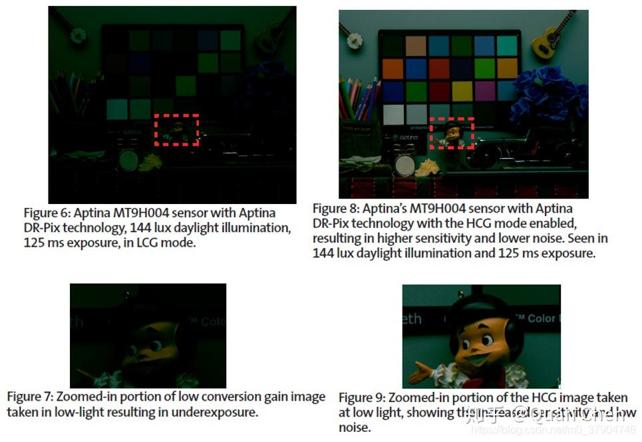

（一） 低光下HCG有更好的感光敏感度和低噪音。


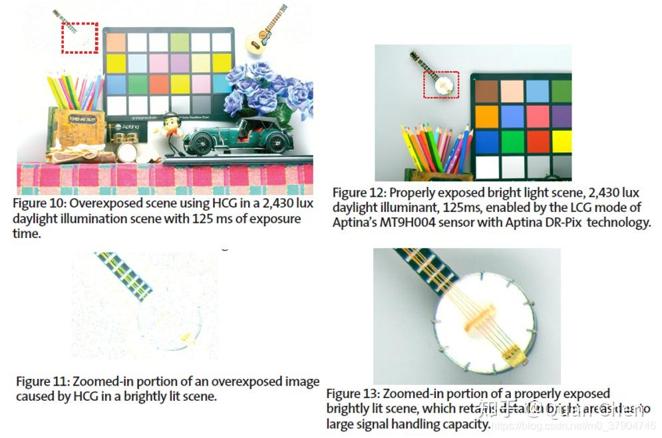

（二） 高光下HCG会导致细节丢失，但是LCG下的高FD使得许多细节得以保留。


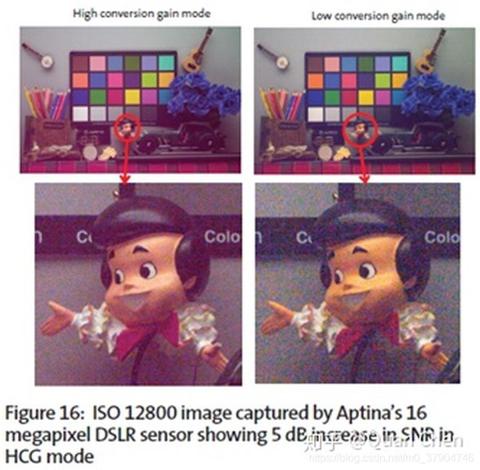

（三）高ISO下HCG能减少许多read noise，SNR值相比LCG能提升5dB。

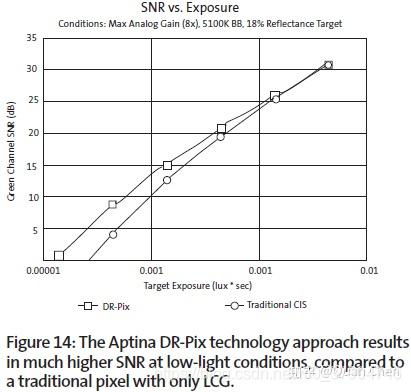

（四）最后放DCG sensor与普通sensor在不同曝光下的SNR对比曲线。可以看出DCG sensor在保证高光不丢失细节的情况下在低光具有超过传统sensor的高SNR值得感光能力。
