音视频学习 - MP3格式

环境

JDK 13 IDEA Build #IC-243.26053.27, built on March 16, 2025

Demo

MP3Parser

MP3

MP3全称为MPEG Audio Layer 3，它是一种高效的计算机音频编码方案，它以较大的压缩比将音频文件转换成较小的扩展名为.mp3的文件，基本保持源文件的音质，MP3是ISO/MPEG标准的一部分，

ISO/MPEG标准描述了使用高性能感知编码方案的音频压缩，此标准一直在不断更新以满足“质高量小”的追求，现已形成MPEG Layer1、Layer2、Layer3三种音频编解码方案，分别对应MP1、MP2、MP3 这三种声音文件

了解下MP3的编码方式

静态码率(CBR):Constants Bits Rate是一种固定采样率的压缩方式 这种编码方式不需要文件头，第一帧开始就是音频数据

（1）优点：压缩快，能被大多数软件和设备支持。 （2）缺点：占用空间大，效果不是十分理想。现已逐渐被VBR方式取代。

动态码率(VBR):Variable Bit Rate使用这个方式时，可以选择从最差音质/最大压缩比到最好音质/最低压缩比之间的种种过渡级数，在MP3文件编码之时，程序会尝试保持所选定的整个文件的品质，将选择适合音乐文件不同部分的不同比特率来编码。

需要文件头

（1）优点：可以让整首歌都能大致达到我们的音质要求。 （2）缺点：编码时无法估计压缩出来的文件体积大小

文件结构

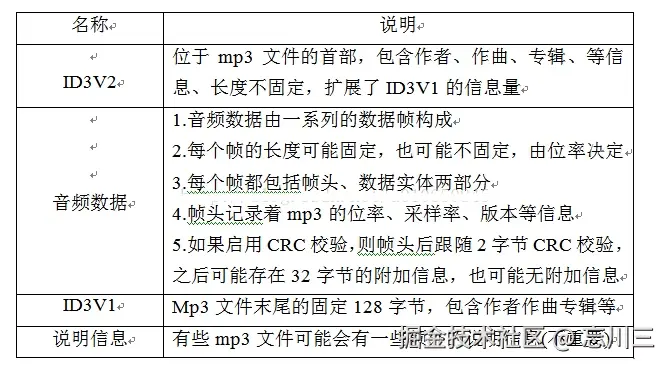

一般可分为以下三部分

来自参考3


配合具体的解析的开源工程来理解

mp3agic-Java写的读写mp3的开源库

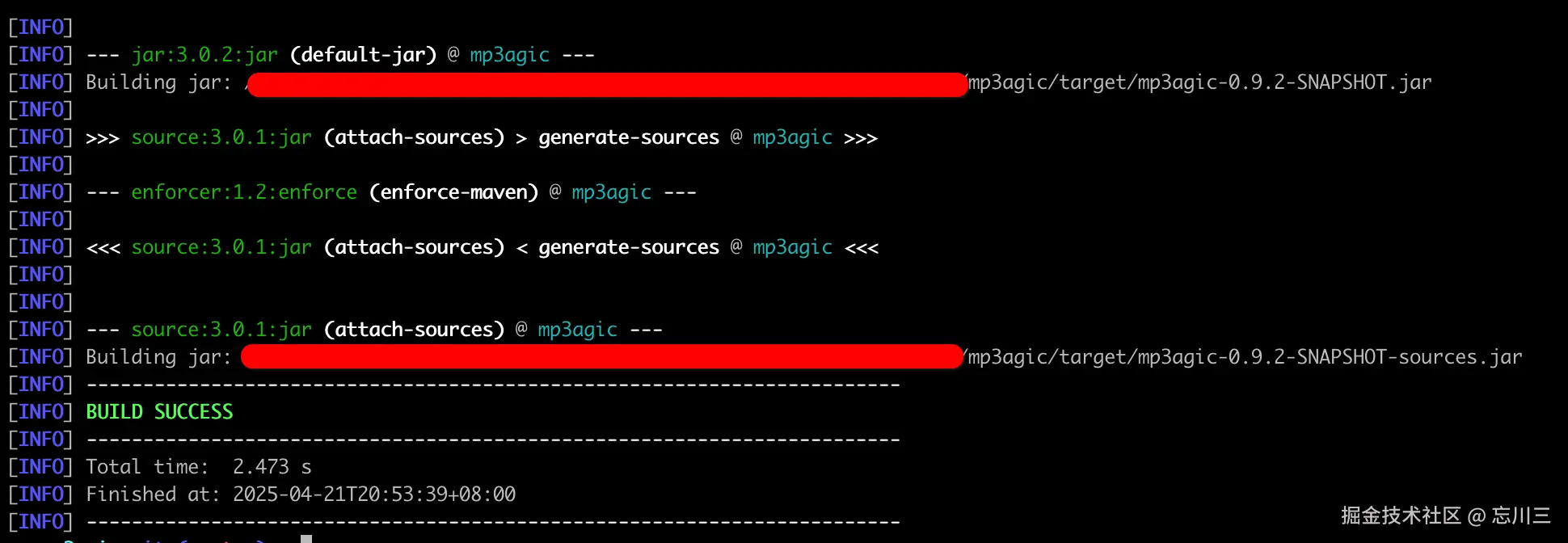

因为工程是以前的,遇到些问题,费了些时间,编译出mp3agic的jar包


查看该工具加载MP3文件代码，从中也可以看出,分成Id3v1,音频,Id3v2和自定义的部分

java
 代码解读
复制代码
// Mp3File.java
private void init(int bufferLength, boolean scanFile) throws IOException, UnsupportedTagException, InvalidDataException {
		if (bufferLength < MINIMUM_BUFFER_LENGTH + 1) throw new IllegalArgumentException("Buffer too small");

		this.bufferLength = bufferLength;
		this.scanFile = scanFile;

		try (SeekableByteChannel seekableByteChannel = Files.newByteChannel(path, StandardOpenOption.READ)) {
		   // 加载Id3v1
			initId3v1Tag(seekableByteChannel);

			// 加载音频帧部分
			scanFile(seekableByteChannel);
			if (startOffset < 0) {
				throw new InvalidDataException("No mpegs frames found");
			}

			// 加载Id3v2部分
			initId3v2Tag(seekableByteChannel);
			if (scanFile) {
			   // 加载自定义部分
				initCustomTag(seekableByteChannel);
			}
		}
	}

ID3V1

ID3 V1.0标准并不周全，存放的信息少，无法存放歌词，无法录入专辑封面、图片等。

此标准是将MP3文件尾的最后128个字节用来存放ID3信息

字节长度(字节)说明
1-33存放”TAG”字符,表示ID3V1.0标准,紧接其后的是歌曲信息
4-3330歌名
34-6330作者
64-9330专辑名
94-974年份
98-12730附注
1281MP3音乐类别，共147种

音乐类型具体可以看 ID3v1Geners.java中定义的枚举或者本文后的参考3

ini
 代码解读
复制代码
0="Blues";
1="ClassicRock";
2="Country";
3="Dance";
4="Disco";
5="Funk";
6="Grunge";
7="Hip-Hop";
8="Jazz";
9="Metal";
10="NewAge";
11="Oldies";
12="Other";
13="Pop";
14="R&B";
15="Rap";
16="Reggae";
17="Rock";
18="Techno";
...
143="Salsa";
144="Trashl";
145="Anime";
146="JPop";
147="Synthpop";
验证
java
 代码解读
复制代码
// Main.java
public class Main {
    public static void main(String[] args) throws InvalidDataException, UnsupportedTagException, IOException {
        Main parse = new Main();
        String filename = "resource/v24tagswithalbumimage.mp3";
        ...
    }
}

java
 代码解读
复制代码
public void getID3v1Tag (String filename) throws InvalidDataException, UnsupportedTagException, IOException {
        System.out.println("\n========================MP3 ID3v1============================");
        Mp3File mp3file = new Mp3File(filename);
        if (mp3file.hasId3v1Tag()) {
            ID3v1 id3v1Tag = mp3file.getId3v1Tag();
            System.out.println("Track: " + id3v1Tag.getTrack());
            System.out.println("Artist: " + id3v1Tag.getArtist());
            System.out.println("Title: " + id3v1Tag.getTitle());
            System.out.println("Album: " + id3v1Tag.getAlbum());
            System.out.println("Year: " + id3v1Tag.getYear());
            System.out.println("Genre: " + id3v1Tag.getGenre() + " (" + id3v1Tag.getGenreDescription() + ")");
            System.out.println("Comment: " + id3v1Tag.getComment());
        }
    }

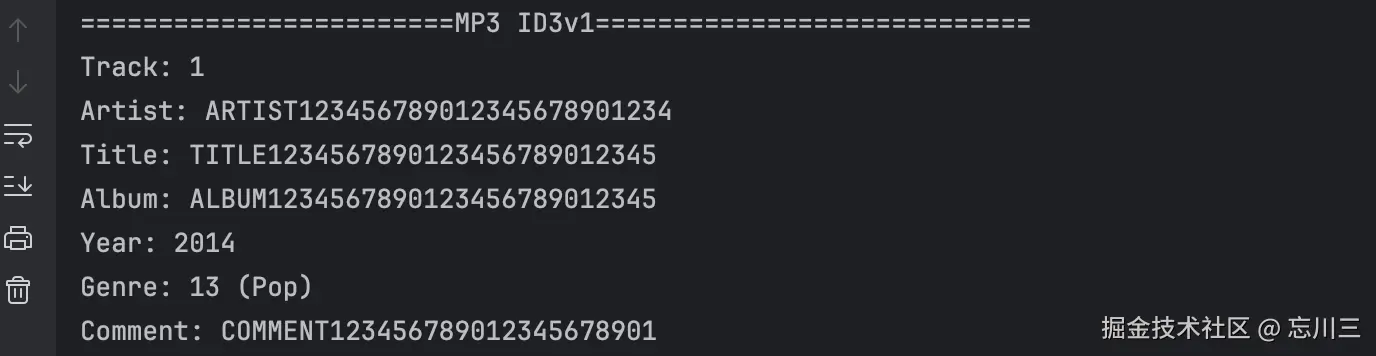

2025-04-22 11.53.22.png

java
 代码解读
复制代码
private void initId3v1Tag(SeekableByteChannel var1) throws IOException {
        // 创建128个字节的大小缓冲区
        ByteBuffer var2 = ByteBuffer.allocate(128);
        // 文件对象指向尾部 - 128的位置
        var1.position(this.getLength() - 128L);
        var2.clear();
        // 读取128个字节
        int var3 = var1.read(var2);
        if (var3 < 128) {
            throw new IOException("Not enough bytes read");
        } else {
            try {
                // 创建id3vTag对象。将128个字节传入
                this.id3v1Tag = new ID3v1Tag(var2.array());
            } catch (NoSuchTagException var5) {
                // 不是以TAG开头抛出异常在这里捕获,是否有Id3v1这个就是判断该属性
                // public boolean hasId3v1Tag() {
                //        return this.id3v1Tag != null;
                // }
                this.id3v1Tag = null;
            }
        }
    }

java
 代码解读
复制代码
private void unpackTag(byte[] var1) throws NoSuchTagException {
        // 是否以TAG开头
        this.sanityCheckTag(var1);
        // 这里就是根据协议读取指定区间,然后转成对应的内容
        this.title = BufferTools.trimStringRight(BufferTools.byteBufferToStringIgnoringEncodingIssues(var1, 3, 30));
        this.artist = BufferTools.trimStringRight(BufferTools.byteBufferToStringIgnoringEncodingIssues(var1, 33, 30));
        this.album = BufferTools.trimStringRight(BufferTools.byteBufferToStringIgnoringEncodingIssues(var1, 63, 30));
        this.year = BufferTools.trimStringRight(BufferTools.byteBufferToStringIgnoringEncodingIssues(var1, 93, 4));
        // 音乐类型
        this.genre = var1[127] & 255;
        if (this.genre == 255) {
            this.genre = -1;
        }

        // 读取附注
        if (var1[125] != 0) {
            this.comment = BufferTools.trimStringRight(BufferTools.byteBufferToStringIgnoringEncodingIssues(var1, 97, 30));
            this.track = null;
        } else {
            this.comment = BufferTools.trimStringRight(BufferTools.byteBufferToStringIgnoringEncodingIssues(var1, 97, 28));
            byte var2 = var1[126];
            if (var2 == 0) {
                this.track = "";
            } else {
                this.track = Integer.toString(var2);
            }
        }

    }

java
 代码解读
复制代码
// 最后调用String,然后编码格式是ISO-8859-1,应该不支持中文
public static String byteBufferToStringIgnoringEncodingIssues(byte[] var0, int var1, int var2) {
        try {
            return byteBufferToString(var0, var1, var2, defaultCharsetName);
        } catch (UnsupportedEncodingException var4) {
            return null;
        }
}

音频帧

来自参考1

每个帧都有一个帧头，长度是四个字节，帧后面可能有2字节的CRC校验，取决于帧头的第16位，为0则无校验，为1则有校验，后面是可变长度的附加信息，对于标准的MP3文件来说，其长度是32字节，紧接其后的是压缩的声音数据，当解码器读到此处时就进行解码了。

名称长度(字节)属性
帧头4必存在
CRC2可能存在
Side Info32必存在
声音数据N必存在
c
 代码解读
复制代码
typedef FrameHeader {
    unsigned int sync:11; // 同步信息
    unsigned int version:2; // 版本
    unsigned int layer: 2; // 层
    unsigned int error protection:1; // 是否要CRC校验
    unsigned int bitrate_index:4; // 位率
    unsigned int sampling_frequency:2; // 采样频率
    unsigned int padding:1; // 帧长调节
    unsigned int private:1; // 保留字
    unsigned int mode:2; // 声道模式
    unsigned int mode extension:2; // 扩充模式
    unsigned int copyright:1; // 版权
    unsigned int original:1; // 原版标志
    unsigned int emphasis:2; // 强调模式
}HEADER, *LPHEADER;
名称位长第几字节说明
同步信息111~2所有位均为1，第1字节恒为FF
版本2200-MPEG 2.5 01-未定义 10-MPEG2 11-MPEG 1
层2200-未定义 01-Layer 3 10-Layer 2 11-Layer 1
CRC校验120-校验 1-不校验
位率43取样率,单位为kbs。详见下表
采样频率23MPEG-1: 00:44.1kHz 01:48kHz 10:32kHz 11-未定义
MPEG-2: 00:22.05kHz 01:24kHz 10:16kHz 11-未定义
MPEG-2.5: 00:11.025kHz 01:12kHz 10:8kHz 11-未定义
帧长调节13用于调整文件头长度，0:无需调整 1:调整
保留字13没有使用
声道模式2400:立体声Stereo 01:Joint Stereo 10:双声道 11:单声道
扩充模式24当声道模式为01时才使用
版权140:不合法 1:合法
原版标志14是否原版, 0: 非原版，1:原版
强调方式24用于声音降噪压缩后再补偿的分类,很少用到

位率

V1: MPEG 1 V2: MPEG 2 和 MPEG 2.5

L1: Layer 1 L2: Lyaer 2 L3: Layer 3

bitsV1,L1V1,L2V1,L3V2,L1V2,L2V2,L3
0000freefreefreefreefreefree
000132323232(32)32(8)8(8)
001064484064(48)48(16)16(16)
001196564896(56)56(24)24(24)
01001286456128(64)64(32)32(32)
01011608064160(80)80(40)64(40)
01101929680192(96)96(48)80(48)
011122411296224(112)112(56)56(56)
1000256128112256(128)128(64)64(64)
1001288160128288(144)160(80)128(80)
1010320192160320(160)192(96)160(96)
1011352224192356(176)224(112)112(112)
1100384256224384(192)256(128)128(128)
1101416320256416(224)320(144)256(144)
1110448384320448(256)384(160)320(160)
1111badbadbadbadbadbad

帧大小即每帧的采样数，表示一帧数据中采样的个数，该值是恒定的

MP3的帧大小是1152

帧长度是压缩时每一帧的长度，包括帧头的4个字节。它将填充的空位也计算在内。Layer 2和Layer 3的空位是1字节。当读取MPEG文件时必须计算该值以便找到相邻的帧

计算公式:

scss
 代码解读
复制代码
Layer2/3：Len(字节) = ((每帧采样数/8*比特率)/采样频率)+填充

例：MPEG1 Layer3 比特率128000，采样率44100，填充0，帧长度为：((1152/8*128K)/44.1K+0=417字节

帧持续时间

计算公式:

scss
 代码解读
复制代码
每帧持续时间(毫秒) = 每帧采样数 / 采样频率 * 1000

例：1152/441000*1000=26ms

帧头后边是Side Info。对标准的立体声MP3文件来说其长度为32字节。当解码器在读到上述信息后，就可以进行解码了

验证

读取音频数据帧头

java
 代码解读
复制代码
// Mp3File.java
// 初始化方法
...
// 传MP3文件
scanFile(seekableByteChannel);
...

java
 代码解读
复制代码
// Mp3File.java
private void scanFile(SeekableByteChannel seekableByteChannel) throws IOException, InvalidDataException {
      // 读取MP3文件的缓冲区
		ByteBuffer byteBuffer = ByteBuffer.allocate(bufferLength);
		// <1>获取音频帧的起始位置
		int fileOffset = preScanFile(seekableByteChannel);
		seekableByteChannel.position(fileOffset);
		boolean lastBlock = false;
		int lastOffset = fileOffset;
		while (!lastBlock) {
			byteBuffer.clear();
			int bytesRead = seekableByteChannel.read(byteBuffer);
			byte[] bytes = byteBuffer.array();
			// 最后一帧字节长度小于缓冲区长度
			if (bytesRead < bufferLength) lastBlock = true;
			if (bytesRead >= MINIMUM_BUFFER_LENGTH) {
				while (true) {
					try {
						int offset = 0;
						// <2>音频首帧的处理
						if (startOffset < 0) {
							offset = scanBlockForStart(bytes, bytesRead, fileOffset, offset);
							if (startOffset >= 0 && !scanFile) {
								return;
							}
							lastOffset = startOffset;
						}
						// <3>读取音频帧
						offset = scanBlock(bytes, bytesRead, fileOffset, offset);
						// 文件偏移量
						fileOffset += offset;
						// 更新文件的偏移量
						seekableByteChannel.position(fileOffset);
						break;
					} catch (InvalidDataException e) {
						if (frameCount < 2) {
							startOffset = -1;
							xingOffset = -1;
							frameCount = 0;
							bitrates.clear();
							lastBlock = false;
							fileOffset = lastOffset + 1;
							if (fileOffset == 0)
								throw new InvalidDataException("Valid start of mpeg frames not found", e);
							seekableByteChannel.position(fileOffset);
							break;
						}
						return;
					}
				}
			}
		}
	}

<1> 获取文件偏移量

java
 代码解读
复制代码
protected int preScanFile(SeekableByteChannel seekableByteChannel) {
		ByteBuffer byteBuffer = ByteBuffer.allocate(AbstractID3v2Tag.HEADER_LENGTH);
		try {
			seekableByteChannel.position(0);
			byteBuffer.clear();
			int bytesRead = seekableByteChannel.read(byteBuffer);

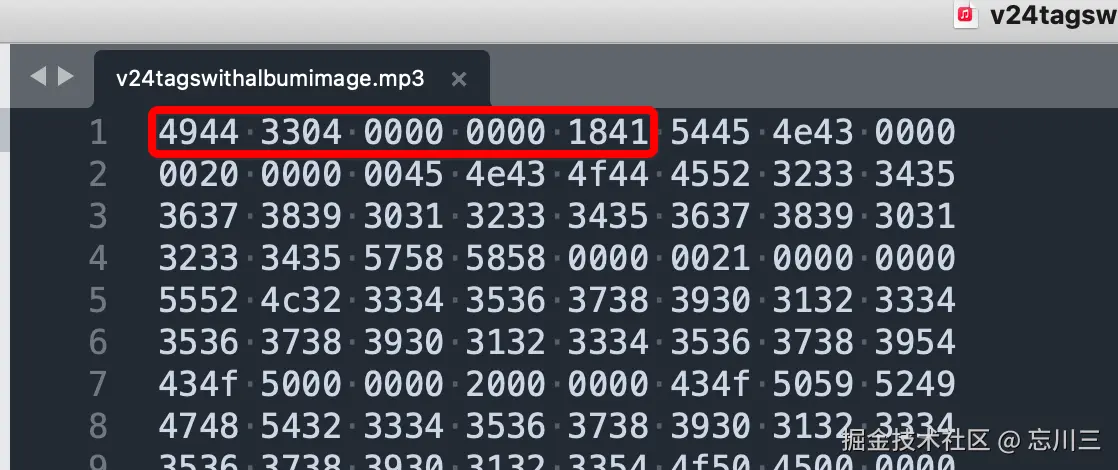

			// ID3v2的表头 10个字节
			if (bytesRead == AbstractID3v2Tag.HEADER_LENGTH) {
				try {
					byte[] bytes = byteBuffer.array();
					ID3v2TagFactory.sanityCheckTag(bytes);
					// 音频帧的起始位置是通过表头的10个字节 + f(表头最后的4个字节)计算出来,后面可知就是ID3v2的结构体的size
					return AbstractID3v2Tag.HEADER_LENGTH + BufferTools.unpackSynchsafeInteger(bytes[AbstractID3v2Tag.DATA_LENGTH_OFFSET], bytes[AbstractID3v2Tag.DATA_LENGTH_OFFSET + 1], bytes[AbstractID3v2Tag.DATA_LENGTH_OFFSET + 2], bytes[AbstractID3v2Tag.DATA_LENGTH_OFFSET + 3]);
				} catch (NoSuchTagException | UnsupportedTagException e) {
					// do nothing
				}
			}
		} catch (IOException e) {
			// do nothing
		}
		return 0;
	}

规则代码如下

java
 代码解读
复制代码
public static int shiftByte(byte c, int places) {
      // c 位与 0xff 那还是原来的字节，只保留低8位
		int i = c & 0xff;
		// < 0 ，i向左位移
		// > 0 , i向右位移，虽然这里传的都是<0，考虑大端的场景应该是兼容
		if (places < 0) {
			return i << -places;
		} else if (places > 0) {
			return i >> places;
		}
		return i;
	}

public static int unpackSynchsafeInteger(byte b1, byte b2, byte b3, byte b4) {
      // b4是size的最低位 => size[3]
      // b3是size[2]
      // ...
      // & 0x7f就是只保留该位,然后通过位移得到该位的值,然后相加计算出ID3v2的总长度
		int value = ((byte) (b4 & 0x7f));
		value += shiftByte((byte) (b3 & 0x7f), -7);
		value += shiftByte((byte) (b2 & 0x7f), -14);
		value += shiftByte((byte) (b1 & 0x7f), -21);
		return value;
	}

<2>音频首帧的处理

java
 代码解读
复制代码
private int scanBlockForStart(byte[] bytes, int bytesRead, int absoluteOffset, int offset) {
		while (offset < bytesRead - MINIMUM_BUFFER_LENGTH) {
		   // 音频帧头同步: 11位都要是1 = 0b1111 1111 1110 000。低位与E0要等于E0
			if (bytes[offset] == (byte) 0xFF && (bytes[offset + 1] & (byte) 0xE0) == (byte) 0xE0) {
				try {
				   // 初始化音频帧，帧头有4个字节
					MpegFrame frame = new MpegFrame(bytes[offset], bytes[offset + 1], bytes[offset + 2], bytes[offset + 3]);

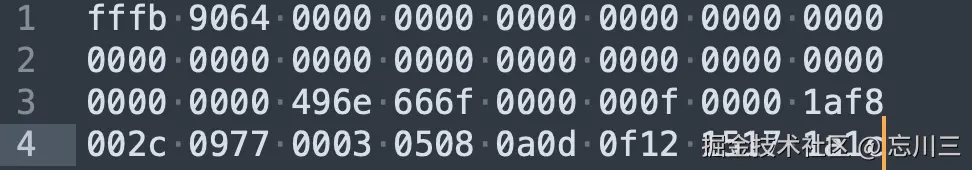

					// 因为VBR是Xing公司发明的,所以音频首帧里会留"痕迹"，位于MP3文件中第一个有效帧的数据区
					if (xingOffset < 0 && isXingFrame(bytes, offset)) {
						xingOffset = absoluteOffset + offset;
						xingBitrate = frame.getBitrate();
						offset += frame.getLengthInBytes();
					} else {
					   // 非VBR
						startOffset = absoluteOffset + offset;
						channelMode = frame.getChannelMode();
						emphasis = frame.getEmphasis();
						layer = frame.getLayer();
						modeExtension = frame.getModeExtension();
						sampleRate = frame.getSampleRate();
						version = frame.getVersion();
						copyright = frame.isCopyright();
						original = frame.isOriginal();
						// 帧数量加1
						frameCount++;
						// 帧率添加到集合中,如果有不同多个值说明是VBR
						addBitrate(frame.getBitrate());
						offset += frame.getLengthInBytes();
						return offset;
					}
				} catch (InvalidDataException e) {
					offset++;
				}
			} else {
				offset++;
			}
		}
		return offset;
	}

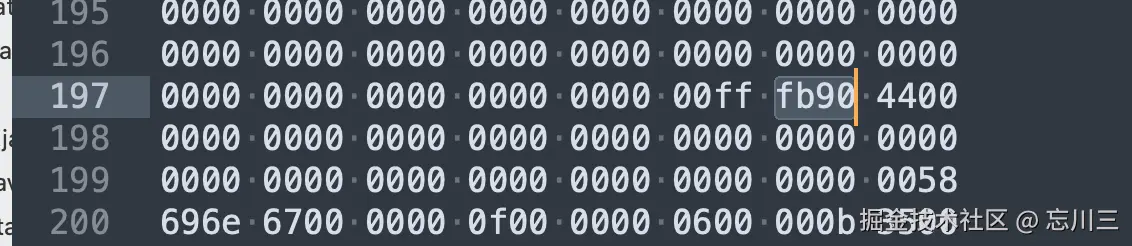

这里按音频帧头的格式填充

java
 代码解读
复制代码
public MpegFrame(byte frameData1, byte frameData2, byte frameData3, byte frameData4) throws InvalidDataException {
		long frameHeader = BufferTools.unpackInteger(frameData1, frameData2, frameData3, frameData4);
		setFields(frameHeader);
	}

private void setFields(long frameHeader) throws InvalidDataException {
		long frameSync = extractField(frameHeader, BITMASK_FRAME_SYNC);
		if (frameSync != FRAME_SYNC) throw new InvalidDataException("Frame sync missing");
		setVersion(extractField(frameHeader, BITMASK_VERSION));
		setLayer(extractField(frameHeader, BITMASK_LAYER));
		setProtection(extractField(frameHeader, BITMASK_PROTECTION));
		setBitRate(extractField(frameHeader, BITMASK_BITRATE));
		setSampleRate(extractField(frameHeader, BITMASK_SAMPLE_RATE));
		setPadding(extractField(frameHeader, BITMASK_PADDING));
		setPrivate(extractField(frameHeader, BITMASK_PRIVATE));
		setChannelMode(extractField(frameHeader, BITMASK_CHANNEL_MODE));
		setModeExtension(extractField(frameHeader, BITMASK_MODE_EXTENSION));
		setCopyright(extractField(frameHeader, BITMASK_COPYRIGHT));
		setOriginal(extractField(frameHeader, BITMASK_ORIGINAL));
		setEmphasis(extractField(frameHeader, BITMASK_EMPHASIS));
	}

判断是否是"Xing"帧

java
 代码解读
复制代码
private boolean isXingFrame(byte[] bytes, int offset) {
		if (bytes.length >= offset + XING_MARKER_OFFSET_1 + 3) {
			if ("Xing".equals(BufferTools.byteBufferToStringIgnoringEncodingIssues(bytes, offset + XING_MARKER_OFFSET_1, 4)))
				return true;
			if ("Info".equals(BufferTools.byteBufferToStringIgnoringEncodingIssues(bytes, offset + XING_MARKER_OFFSET_1, 4)))
				return true;
			if (bytes.length >= offset + XING_MARKER_OFFSET_2 + 3) {
				if ("Xing".equals(BufferTools.byteBufferToStringIgnoringEncodingIssues(bytes, offset + XING_MARKER_OFFSET_2, 4)))
					return true;
				if ("Info".equals(BufferTools.byteBufferToStringIgnoringEncodingIssues(bytes, offset + XING_MARKER_OFFSET_2, 4)))
					return true;
				if (bytes.length >= offset + XING_MARKER_OFFSET_3 + 3) {
					if ("Xing".equals(BufferTools.byteBufferToStringIgnoringEncodingIssues(bytes, offset + XING_MARKER_OFFSET_3, 4)))
						return true;
					if ("Info".equals(BufferTools.byteBufferToStringIgnoringEncodingIssues(bytes, offset + XING_MARKER_OFFSET_3, 4)))
						return true;
				}
			}
		}
		return false;
	}

<3>读取音频帧

java
 代码解读
复制代码
private int scanBlock(byte[] bytes, int bytesRead, int absoluteOffset, int offset) throws InvalidDataException {
		while (offset < bytesRead - MINIMUM_BUFFER_LENGTH) {
		   // 同样传4字节的帧头初始化MpegFrame
			MpegFrame frame = new MpegFrame(bytes[offset], bytes[offset + 1], bytes[offset + 2], bytes[offset + 3]);
			// 帧信息不一致容错处理,会抛异常
			sanityCheckFrame(frame, absoluteOffset + offset);
			int newEndOffset = absoluteOffset + offset + frame.getLengthInBytes() - 1;
			// 要给ID3v1留128个字节位置
			if (newEndOffset < maxEndOffset()) {
				endOffset = absoluteOffset + offset + frame.getLengthInBytes() - 1;
				frameCount++;
				addBitrate(frame.getBitrate());
				offset += frame.getLengthInBytes();
			} else {
				break;
			}
		}
		return offset;
	}

ID3V2

ID3V2一共有四个版本，ID3V2.1/2.2/2.3/2.4

ID3V2.3由一个标签头和若干个标签帧或者一个扩展标签头组成，至少要有一个标签帧，每一个标签帧记录一种信息，例如作曲、标题等

标签头

位于文件开始处，长度为10字节

c
 代码解读
复制代码
char Header[3]; /*必须为“ID3”否则认为标签不存在*/
char Ver; /*版本号ID3V2.3 就记录3*/
char Revision; /*副版本号此版本记录为0*/

// 标志字节一般为0，定义如下(abc000000B)
// a：表示是否使用Unsynchronisation
// b：表示是否有扩展头部，一般没有，所以一般也不设置
// c：表示是否为测试标签，99.99%的标签都不是测试标签，不设置
char Flag; /*标志字节，只使用高三位，其它位为0 */

// 标签大小共四个字节，每个字节只使用低7位，最高位不使用恒为0,计算公式如下：
// Size = (Size[0] & 0x7F) * 0x200000 + (Size[1] & 0x7F) * 0x400+(Size[2] & 0x7F) * 0x80 + (Size[3] & 0x7F)
char Size[4]; /*标签大小*/
标签帧

每个标签帧都有10个字节的帧头和至少一个字节的内容构成

c
 代码解读
复制代码
// TIT2: 标题5449 5432
// TPE1: 作者
// TALB: 专集
// TRCK: 音轨格式 N/M 其中N为专集中的第N首，M为专集中共M首，N和M 为ASCII 码表示的数字
// TYPE: 年代
// COMM: 备注,格式: "eng\0备注内容"，其中eng 表示备注所使用的自然语言
char ID[4];   /*标识帧，说明其内容，例如作者/标题等*/
// 帧内容大小，计算公式如下：
// Size = Size[0]*0x100000000 + Size[1]*0x10000+ Size[2]*0x100 +Size[3];
char Size[4]; /*帧内容的大小，不包括帧头，不得小于1*/
// 标志帧，使用每个字节的高三位，其他位均为0(abc00000B xyz00000B)
// a -- 标签保护标志，设置时认为此帧作废
// b -- 文件保护标志，设置时认为此帧作废
// c -- 只读标志，设置时认为此帧不能修改
// x -- 压缩标志，设置时一个字节存放两个BCD 码表示数字
// y -- 加密标志
// z -- 组标志，设置时说明此帧和其他的某帧是一组
char Flags[2]; /*标志帧，只定义了6 位*/
验证

打印MP3文件中的Id3v2

java
 代码解读
复制代码
...
public void getID3v2Tag(String filename) throws InvalidDataException, UnsupportedTagException, IOException {
        System.out.println("\n========================MP3 ID3v2============================");
        Mp3File mp3file = new Mp3File(filename);
        if (mp3file.hasId3v2Tag()) {
            ID3v2 id3v2Tag = mp3file.getId3v2Tag();
            System.out.println("Track: " + id3v2Tag.getTrack());
            System.out.println("Artist: " + id3v2Tag.getArtist());
            System.out.println("Title: " + id3v2Tag.getTitle());
            System.out.println("Album: " + id3v2Tag.getAlbum());
            System.out.println("Year: " + id3v2Tag.getYear());
            System.out.println("Genre: " + id3v2Tag.getGenre() + " (" + id3v2Tag.getGenreDescription() + ")");
            System.out.println("Comment: " + id3v2Tag.getComment());
            System.out.println("Lyrics: " + id3v2Tag.getLyrics());
            System.out.println("Composer: " + id3v2Tag.getComposer());
            System.out.println("Publisher: " + id3v2Tag.getPublisher());
            System.out.println("Original artist: " + id3v2Tag.getOriginalArtist());
            System.out.println("Album artist: " + id3v2Tag.getAlbumArtist());
            System.out.println("Copyright: " + id3v2Tag.getCopyright());
            System.out.println("URL: " + id3v2Tag.getUrl());
            System.out.println("Encoder: " + id3v2Tag.getEncoder());
            byte[] albumImageData = id3v2Tag.getAlbumImage();
            if (albumImageData != null) {
                System.out.println("Have album image data, length: " + albumImageData.length + " bytes");
                System.out.println("Album image mime type: " + id3v2Tag.getAlbumImageMimeType());
            }
        }
    }
...

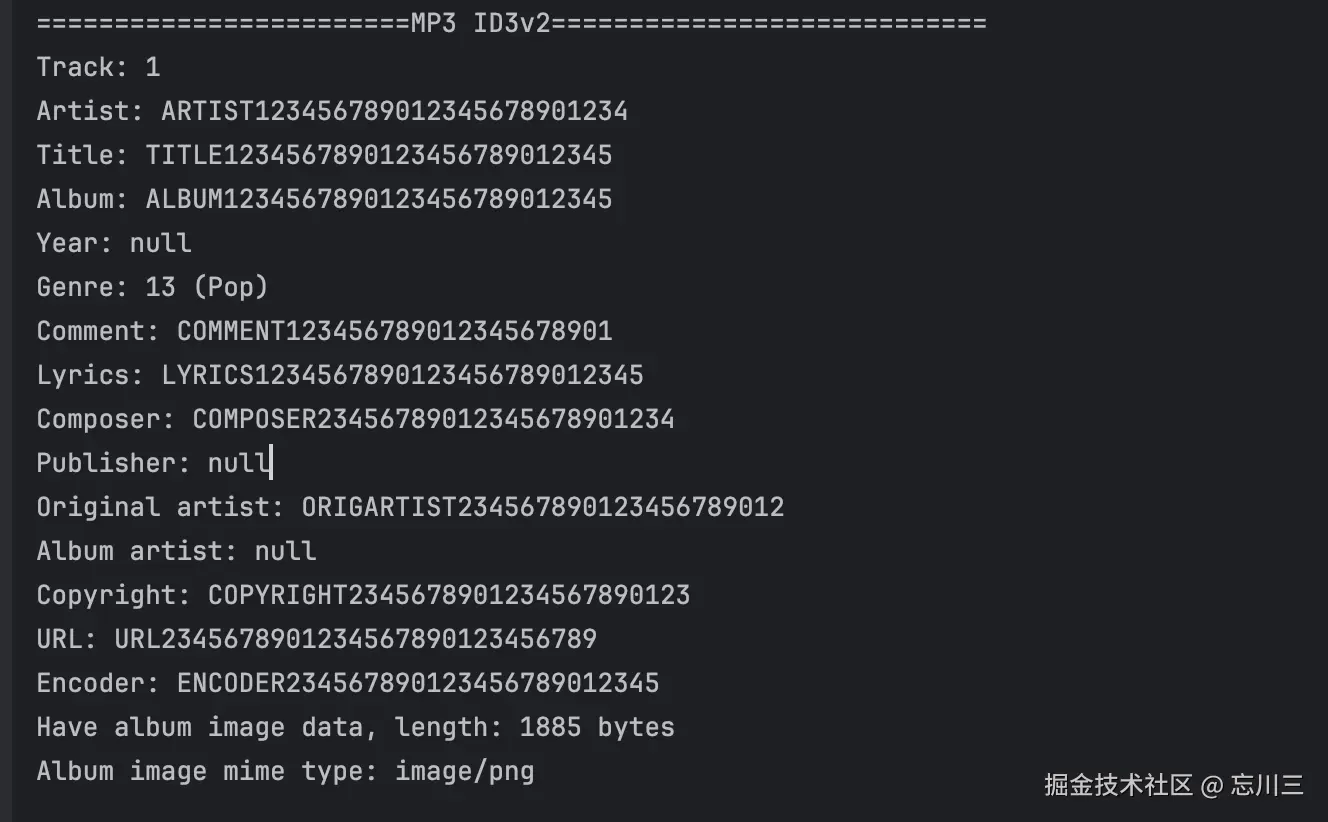

结果如下

2025-04-22 10.46.41.png

从网上下载的一些mp3文件因为是静态码率,所以没有标签头，用Sublime Text打开后就是

2025-04-22 09.17.52.png

用FFmpeg把pcm压缩编码为mp3会加上

sh
 代码解读
复制代码
$ ffmpeg -y -i v24tagswithalbumimage.mp3 -acodec pcm_s16le -f s16le -ac 2 -ar 44100 v24tagswithalbumimage.pcm

v24tagswithalbumimage.mp3文件的二进制

标签头


Header[3] + Version是4944 3304:就是 ID3v2和 第4版 Revision:0 Flag:0 不使用Unsynchronisation，没有扩展头，非测试标签

Size[4]是1841根据上面提到的公式

c
 代码解读
复制代码
Size = (Size[0] & 0x7F) * 0x200000 + (Size[1] & 0x7F) * 0x400+(Size[2] & 0x7F) * 0x80 + (Size[3] & 0x7F)

计算: (0x18 & 0x7F) * 0x80 + (0x41 & 0x7F) = 0x18 * 0x80 + 0x41 = 3137

加上头的10个字节,所以mp3文件的ID3v2部分是 3147

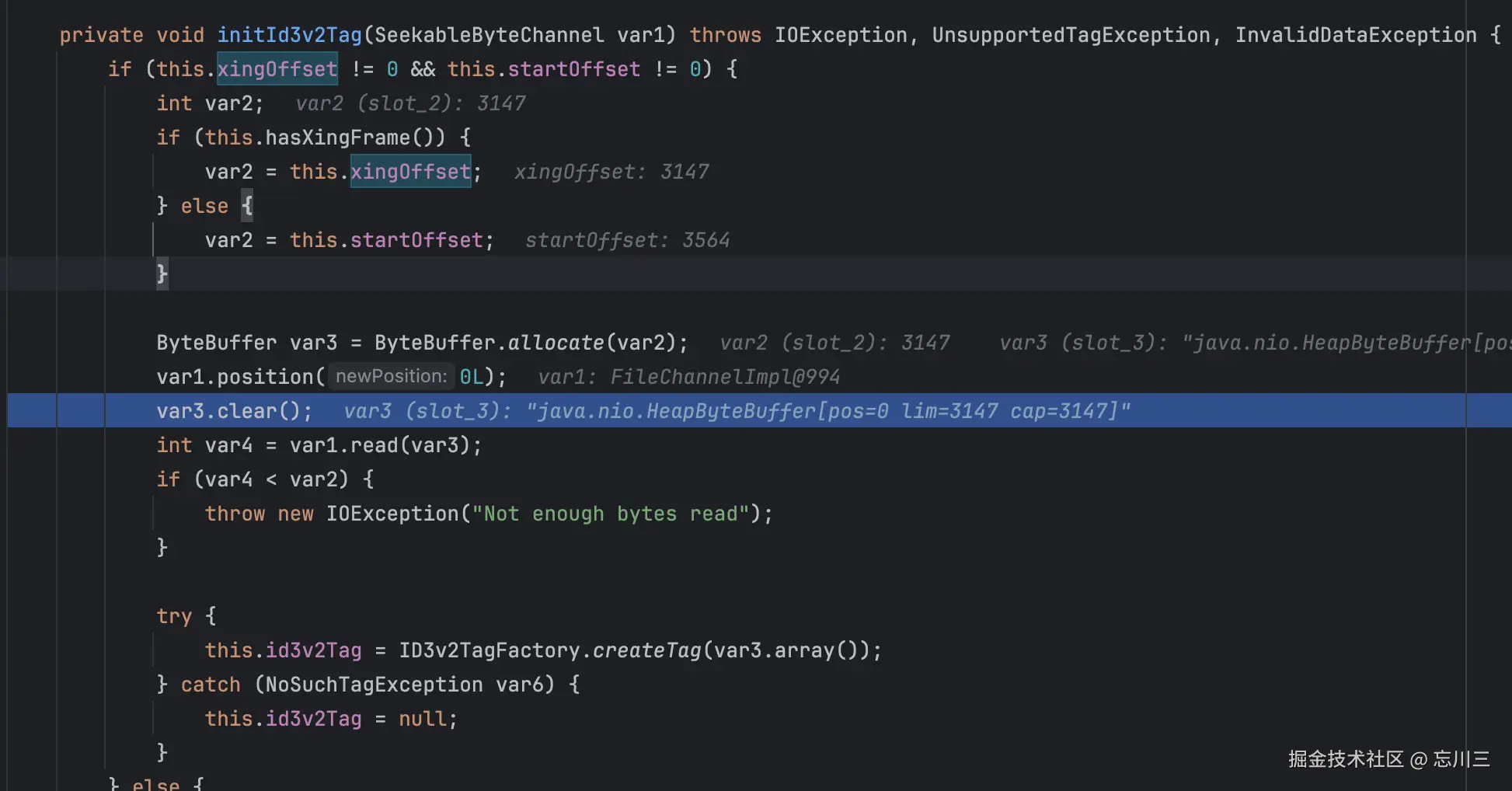

这个调试的时候也可以验证

2025-04-22 11.36.58.png

var1 是mp3文件, var3 是被认为ID3v2的内容。

寻找首个音频帧

ini
 代码解读
复制代码
// 根据ID3v2的size + 上面的公式 + ID3v2的文件头
0x1841 => 0x41 + 0x18 << 7 = 3137
3137 + 10 = 3147

3147 = 196 * 16 + 11

2025-04-22 16.23.23.png

根据前4个字节 0xfffb9044

0b1111 1111 111/ 11 / 01 / 0 / 1001 / 00 / 0 / 0 / 01 / 00 0 / 1 / 00

同步信息: 0xfffb 前11个都是1 版本:11-说明是MPEG 1 层:01-说明是Layer 3 是MP3符合预期 CRC: 0 不校验 位率: 1001，因为是MPEG 1 + Layer 3，根据上面的码表 取样率:128kbps 采样率: 00,因为是MPEG 1说明是44.1kHz 帧长调节: 0，无需调整 保留字: 0 声道模式: 01 .Joint 关闭强度立体声 + MS立体声 扩充模式: 00 版权:0,不合法 原版:1,原版 强调方式: 00

参考

  1. 音频格式之MP3：（1)MP3封装格式简介
  2. 静态码率（CBR）和动态码率（VBR）
  3. MP3文件结构解析(超详细)
注：本文转载自juejin.cn的忘川三的文章"https://juejin.cn/post/7495938507211767848"。版权归原作者所有，此博客不拥有其著作权，亦不承担相应法律责任。如有侵权，请联系我们删除。
复制链接
相关推荐
发表评论

评论记录：

未查询到任何数据！
