前面已经学习了Vuforia插件导入和识别场景的搭建

一、项目概述

本文将详细介绍一个基于Vuforia的AR应用开发全过程，该应用能够实现3D物体扫描、UI交互提示、星球模型生成以及3D信息展示等功能。以下是完整的技术实现路线。

1 环境配置

首先确保已安装以下组件：

• Unity Hub + Unity 2021.3.x LTS版本

• Vuforia Engine AR 9.8.x

• TextMeshPro (Unity标准包)

2.项目功能清单：

本案例实现的功能清单内容：
1.扫描成功后会弹出一个UI文字提示框“恭喜你扫描成功”

2.扫描完毕以后弹出按钮（包含三个星球），点击按钮就会克隆对应星球到指定位置，

3.用手点击这些模型，模型会放大并且手离开就会复原

4.点击这些模型，会弹出3D 介绍的ui信息 面板

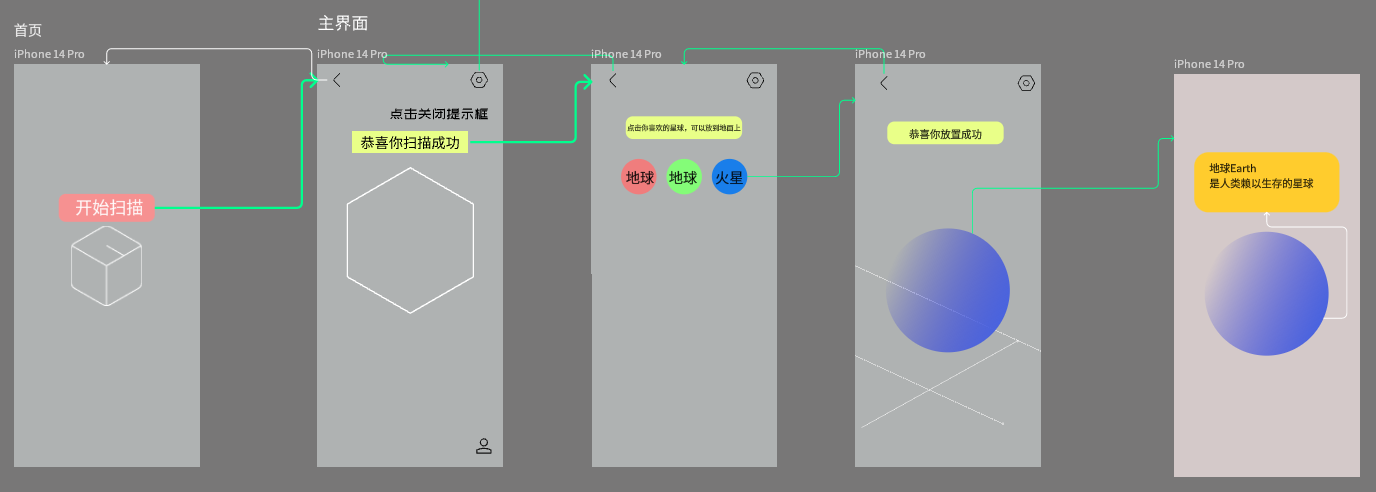

3.绘制UI原型图

担任UI交互设计师的角色根据功能为自己绘制原型图：

二、开发步骤

实现步骤：

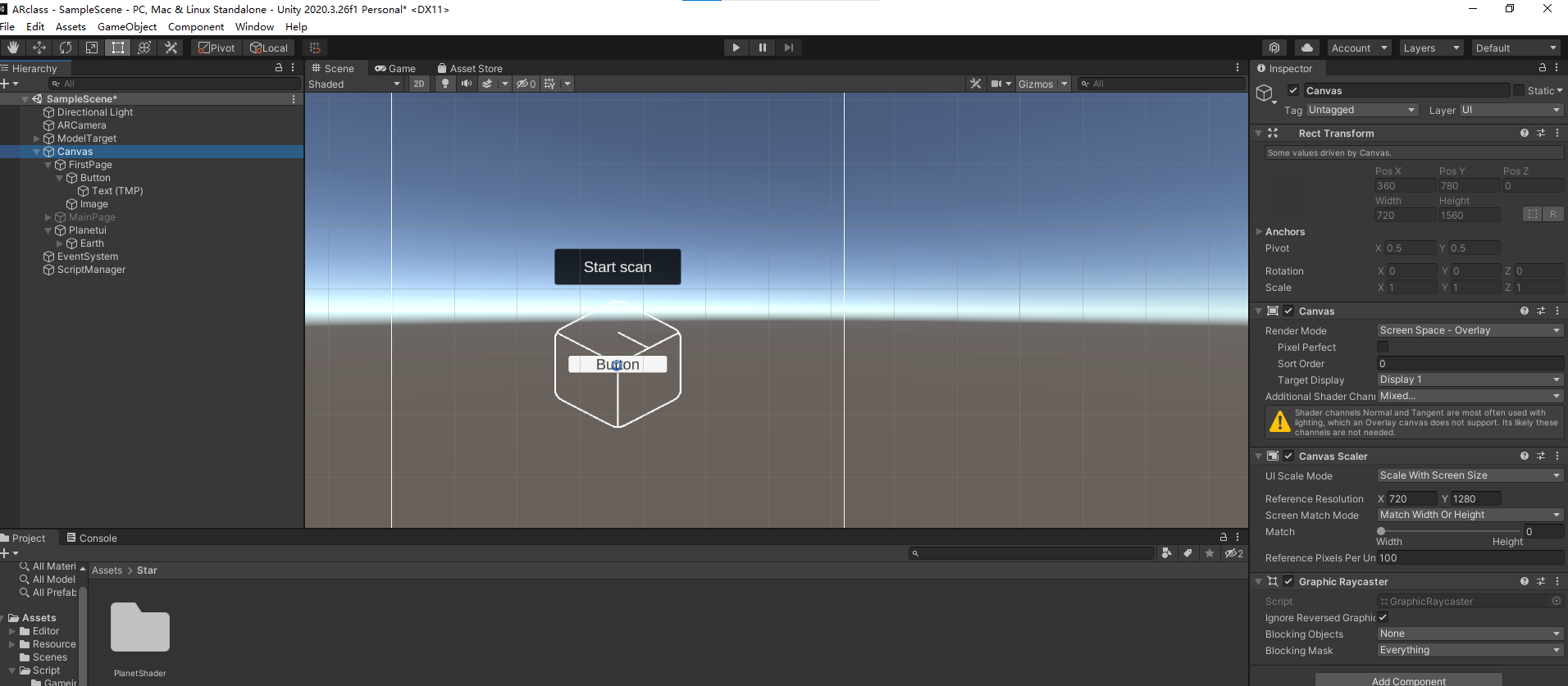

2.1 创建UI界面

（首页、主页面、交互页面以及所有的提示框信息面板）提前做好，命名最起码让程序看的懂，避免写代码的时间还没有找UI的时间长...........

2.3  游戏初始化脚本

        功能实现逻辑：
        1. 获取AR摄像机对应的游戏对象
        2. 将其设置为非激活状态
        作用：游戏启动时默认禁用AR摄像头，需要点击开始扫描按钮主动开启


2.4 点击开始扫描按钮跳转界面和打开摄像机

实现打开ARcamera以及首页UI和MianpageUI的跳转

 功能逻辑A：
    /// 1.检测摄像机当前状态
    /// 2.如果未激活则开启AR摄像机
    /// 3.如果已激活则提示警告

// 功能逻辑B：
    /// 1.关闭初始界面（含LOGO/按钮）
    /// 2.显示扫描模式界面（含扫描提示/多边形等）

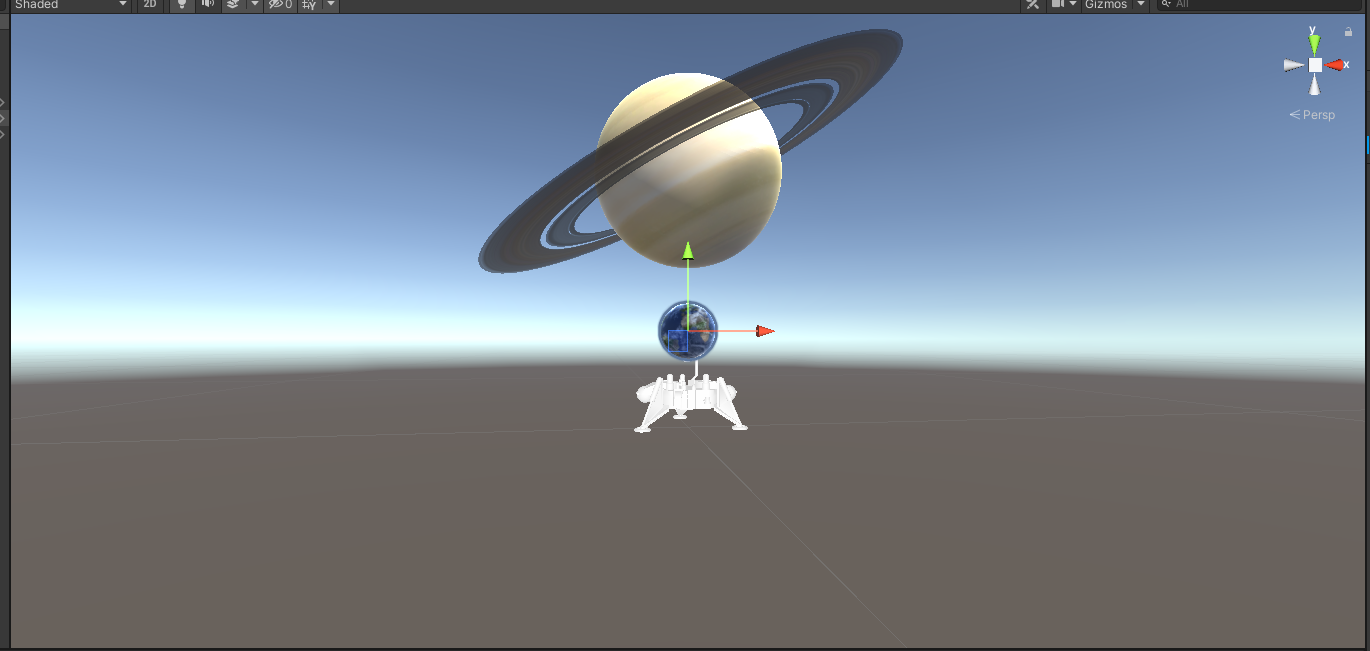

场景搭建

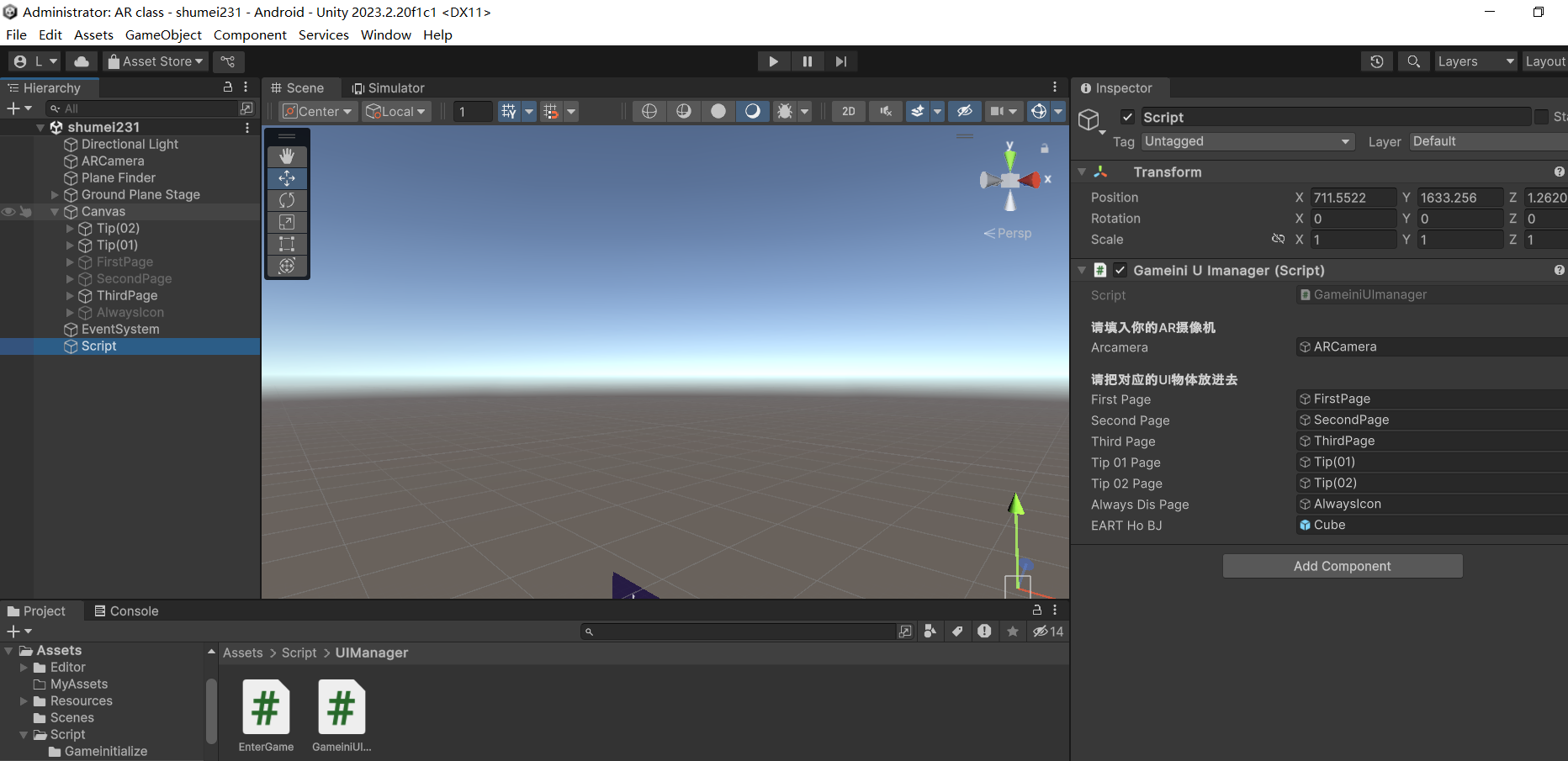

下面式全部UI控制以及点击图标克隆地球的脚本

using System.Collections;
using System.Collections.Generic;
using UnityEngine;


public class GameiniUImanager : MonoBehaviour
{
    float Currentime;
    //1.初始化 （第一个页面打开其他关闭、摄像机关闭）
    //2.点击按钮进入第二个页面、打开摄像机
    [Header("请填入你的AR摄像机")]
    public GameObject Arcamera;
    //----------------------------
    [Header("请把对应的UI物体放进去")]
    public GameObject FirstPage;
    public GameObject SecondPage;
    public GameObject ThirdPage;
    public GameObject Tip01Page;
    public GameObject Tip02Page;
    public GameObject AlwaysDisPage;

    public GameObject EARTHoBJ;

        private void Start()
    {

        Arcamera.SetActive(false);//关闭摄像机
        FirstPage.SetActive(true);//打开第一个页面
        SecondPage.SetActive(false);//关闭页面
        ThirdPage.SetActive(false);//关闭页面
        Tip01Page.SetActive(false);//关闭页面
        AlwaysDisPage.SetActive(false);//关闭页面
        Tip02Page.SetActive(false);
    }

    public void FirstPageTurn()
    {
        Debug.Log("用户点击第一个页面关闭，打开第二个页面，摄像机打开");
        FirstPage.SetActive(false);//第一个页面
        SecondPage.SetActive(true);//关闭页面
        Arcamera.SetActive(true);//关闭摄像机
    }
    public void Tip01Open()
    {
        Tip01Page.SetActive(true);//打开
        Currentime = Time.time;
        AlwaysDisPage.SetActive(true);//关闭页面
    }

    public void OpenThirdpage()
    {
        SecondPage.SetActive(false);//关闭页面
        ThirdPage.SetActive(true);//关闭页面
        //提示框，请选择星球放

    }

    public void clonearth()
    {
        //用户点击了地球图标！开始克隆一个地球！
        GameObject tempOBJ= GameObject.Instantiate(EARTHoBJ, new Vector3(0, 0.1f, 0), Quaternion.identity);
        tempOBJ.AddComponent();


    }


    private void Update()
    {
        if (Time.time - Displaytime > 1.5f && Tip01Page.activeSelf)
        {
            Tip01Page.SetActive(false);//扫描成功的提示框
            Debug.Log("自动关闭提示框");
            ThirdPage.SetActive(true);//第三个页面
        }
    }



}
AI写代码

代码功能总结

1. ‌初始化功能‌：

   • 在游戏开始时关闭AR摄像机
   • 只显示第一个UI页面，其他所有页面都处于关闭状态

2. ‌页面切换功能‌：

   • FirstPageTurn(): 从第一个页面切换到第二个页面，并激活AR摄像机
   • OpenThirdpage(): 从第二个页面切换到第三个页面

3. ‌提示功能‌：

   • Tip01Open(): 打开提示页面01并开始计时
   • 在Update()中自动检测提示页面01的显示时间，超过3秒后自动关闭

4. ‌AR对象功能‌：

   • clonearth(): 在场景中实例化地球对象

5. ‌调试功能‌：

   • 在Update()中输出当前时间，方便调试

这个脚本主要实现鼠标放在物体上，会缩放物体，以及点击物体克隆UI面板！

要想侦听三维世界的物体，还需要2个东西！

1.摄像机需要添加Physic Raycast组件！

2.场景中需要EventSystem 游戏物体

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.EventSystems;

public class Raycast : MonoBehaviour, IPointerClickHandler, IPointerExitHandler, IPointerEnterHandler, IDragHandler
{
    Vector3 tempscale;
     Object UITipmuban;
    //public GameObject UIfarther;


    void Start()
    {
        tempscale = this.transform.localScale;
        GameObject.FindWithTag("UImuban");
        UITipmuban= Resources.Load("Earth");
        // Vector3 temppos= Camera.main.ScreenToWorldPoint(Input.mousePosition);
    }


    public void OnPointerClick(PointerEventData eventData)
    {
        Debug.Log("点击了物体");
        GameObject.Instantiate(UITipmuban, new Vector3(0, 2f, 0), Quaternion.identity, this.transform);



    }

    public void OnPointerExit(PointerEventData eventData)
    {
        this.transform.localScale = tempscale;

    }



    public void OnPointerEnter(PointerEventData eventData)
    {

        this.transform.localScale *= 1.5f;

    }

    public void OnDrag(PointerEventData eventData)
    {
        Debug.Log("拖拽了物体" + Camera.main.ScreenToWorldPoint(Input.mousePosition));

        this.transform.position = Camera.main.ScreenToWorldPoint(new Vector3(Input.mousePosition.x, Input.mousePosition.y, 2f));

    }



    // Start is called before the first frame update

}
AI写代码
