  • SolidWorks从3D文件导出2D的DWG或2D DXF类型文件方法
    • (一)打开3D文件
    • (二)从装配体到工程图
    • (三)拖出想要的角度的图型
    • (四)选中1:1比例、选想要的单位--毫米(MM)
    • (五)测量是否和实际3D/说明书尺寸相同
    • (六)另存想要的DWG/DXF文件
    • (七)删除多余图框并检验尺寸
    • (八)复制或者导入文件到要布局的电控板CAD文件中

SolidWorks从3D文件导出2D的DWG或2D DXF类型文件方法

有时电气元器件只有3D,没有2D的CAD文件,要从3D文件导出2D的DWG或2D DXF类型文件,方便进行电控板布局,操作方法如下

(一)打开3D文件

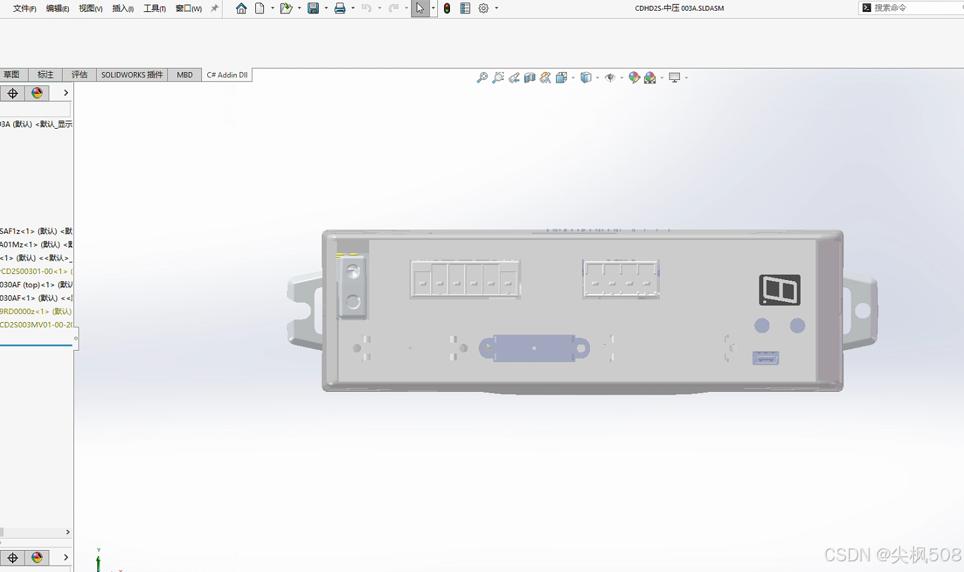

在这里插入图片描述

(二)从装配体到工程图

在这里插入图片描述

(三)拖出想要的角度的图型

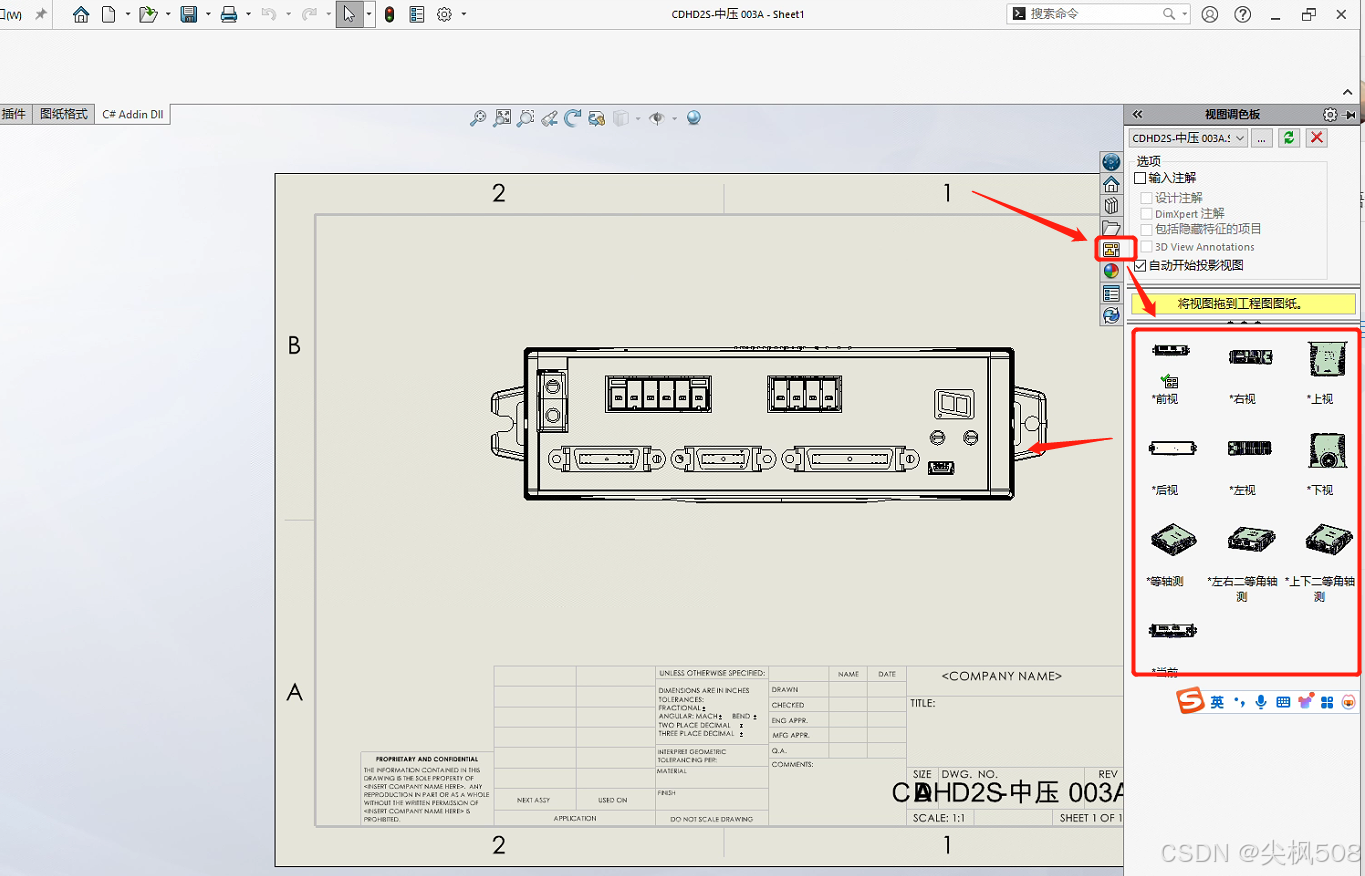

在这里插入图片描述

(四)选中1:1比例、选想要的单位–毫米(MM)

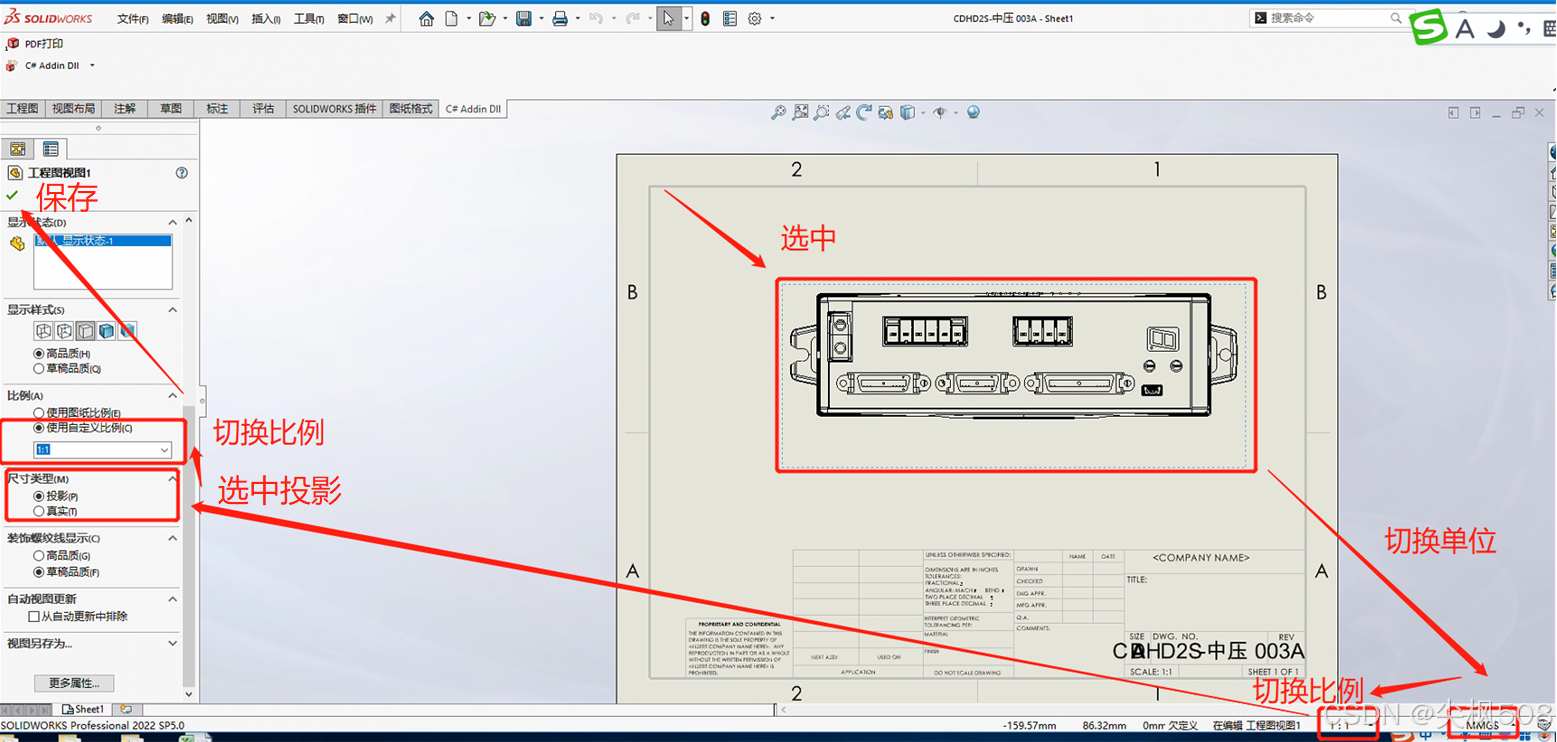

在这里插入图片描述

尺寸类型解释
投影2D 尺寸
真实精确模型值

投影就是当前标注的一条边的长度,在图纸上的投影距离。(如果这个图用CAD画,标注出来的数值是一样的。)
而真实,是指这个边,它在三维空间的实际长度,而不是投影距离,如果这个边线在三维空间中与当前视图的投影面交叉,就会出现预测与真实值不一样的情况。
所以画等轴测图时,用真实能给人以直观的表达零件的实际尺寸。而在主视图、俯视图等投影视图中,要用预测。 否则会引起误解。
图片中,俯视图中标注的3,用圆圈起来了。
你可以自己做个零件试试看究竟差别在哪了,如果用投影,标注出来是3,如果用真实,标注出来就是5.为什么是5呢,因为那个边的真实边长是5.
在这里插入图片描述
解释引用自百度知道

(五)测量是否和实际3D/说明书尺寸相同

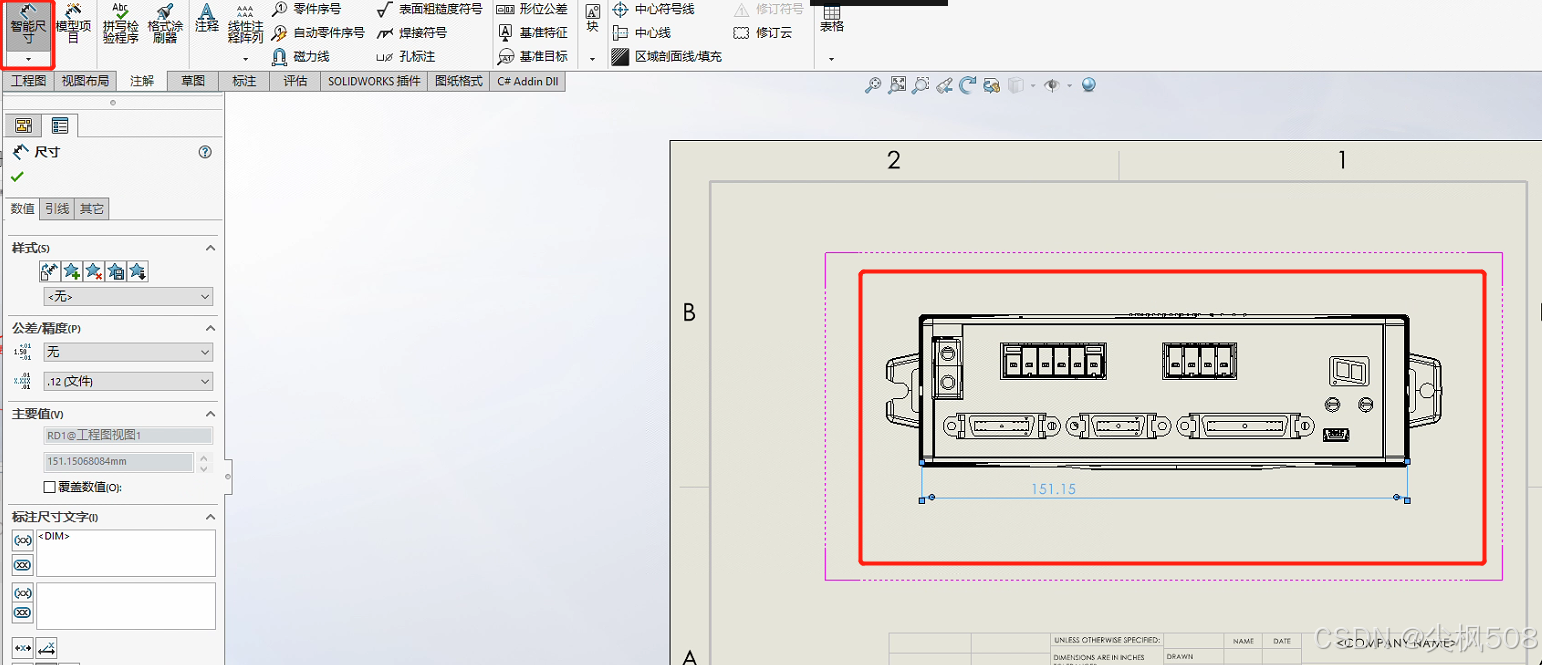

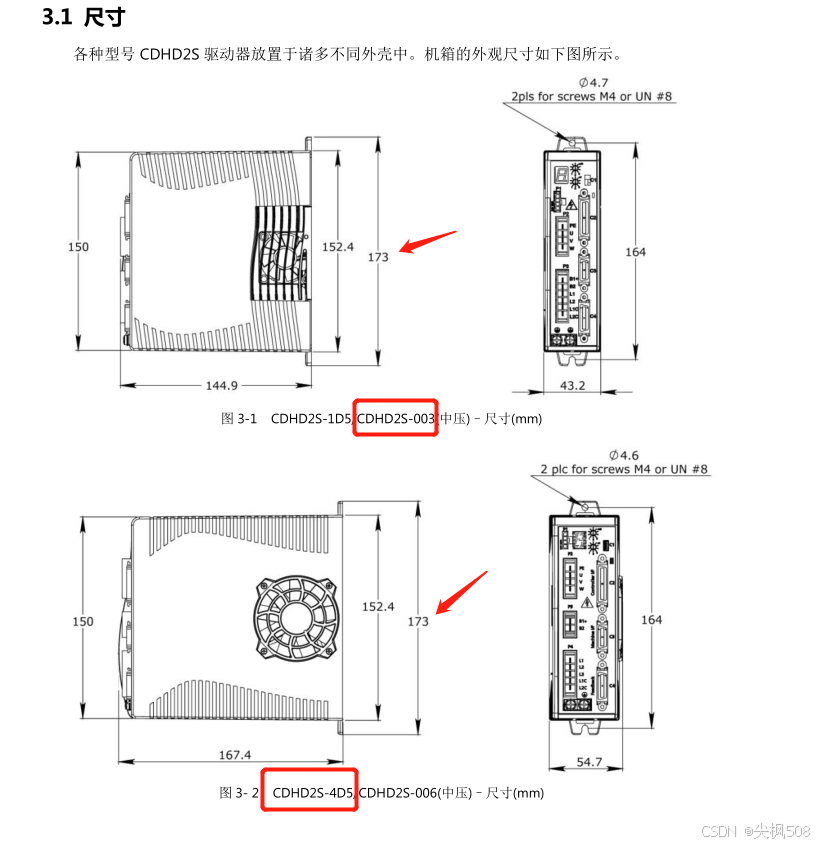

在这里插入图片描述

(六)另存想要的DWG/DXF文件

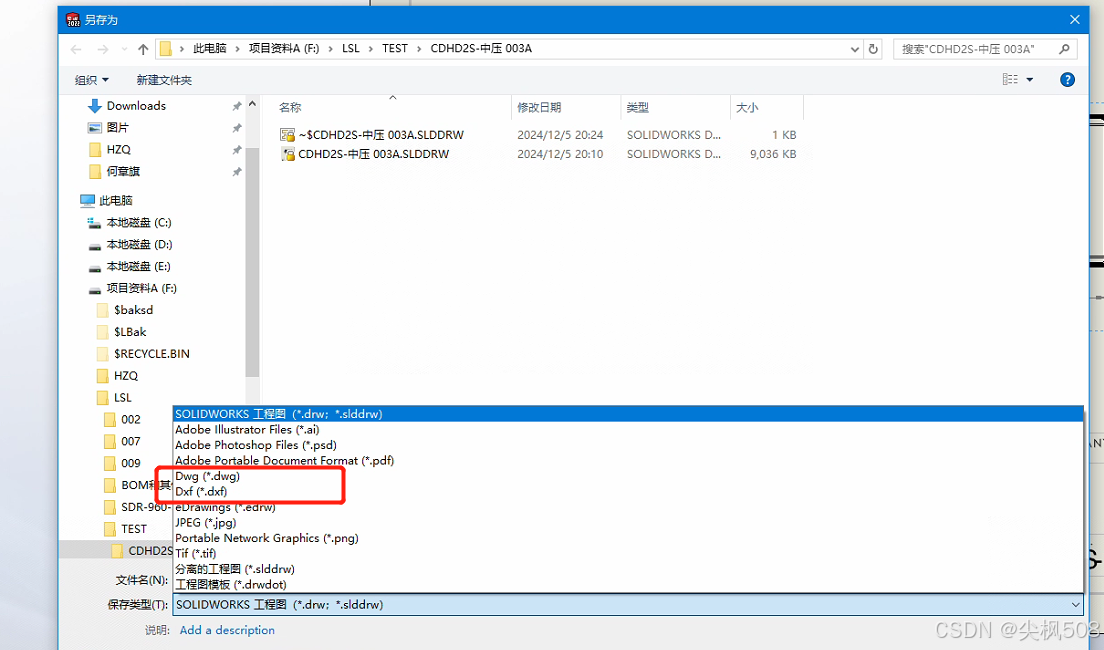

在这里插入图片描述

在这里插入图片描述

(七)删除多余图框并检验尺寸

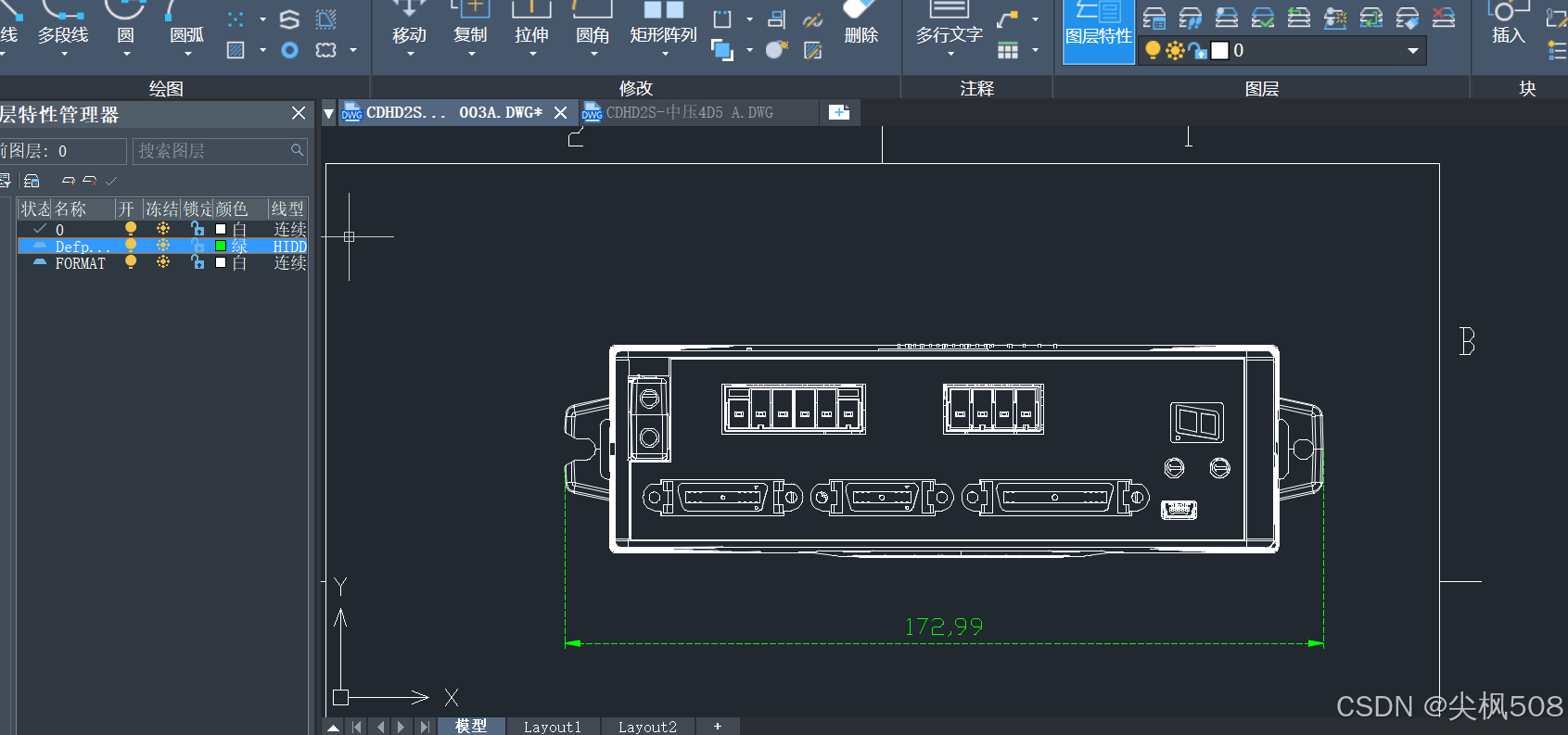

在这里插入图片描述
在这里插入图片描述

(八)复制或者导入文件到要布局的电控板CAD文件中

略
