《C#上位机开发从门外到门内》2-7：网络通信（TCP/IP、UDP）

在这里插入图片描述

文章目录


在这里插入图片描述

一、引言

随着信息技术和物联网的迅速发展，网络通信技术已经渗透到各行各业。无论是在传统的PC网络、工业自动化控制系统，还是在智慧城市、远程监控、远程数据采集与控制等领域，基于TCP/IP和UDP协议的通信方式均发挥着举足轻重的作用。上位机与下位机之间的交互需求愈加广泛，从单一的数据传输扩展为实时监控、远程指令下发和多节点协同工作。本文将系统阐述网络通信的基础理论，详细解析TCP/IP、UDP协议的核心特性，并以Socket编程为例，介绍上位机与下位机交互的实现方法，最终讨论远程数据采集与控制系统的架构设计与应用实践。

在这里插入图片描述

二、网络通信基础

1. 网络通信概述

网络通信指的是通过一系列通信协议和硬件设备，实现不同计算机或嵌入式系统之间数据交换与信息共享的过程。网络通信的发展经历了从早期的点对点通信到如今分布式、分层架构的多种模式。在这种背景下，TCP/IP协议族成为了互联网和局域网中最为常用的通信协议，同时UDP协议也在需要低延迟和实时性的场合中发挥重要作用。

2. TCP/IP协议族与OSI参考模型

2.1 TCP/IP协议族的构成

TCP/IP协议族是一组用于实现网络互联的通信协议，其主要包括：

  • IP协议（Internet Protocol）：负责数据包的路由和寻址，将数据从源地址传送到目的地址；
  • TCP协议（Transmission Control Protocol）：提供面向连接、可靠的数据传输服务，包括数据分段、重传、拥塞控制等；
  • UDP协议（User Datagram Protocol）：提供无连接的、不可靠的数据传输服务，适用于要求实时性高而对丢包不太敏感的场合；
  • 其他协议：如ICMP（Internet Control Message Protocol）、ARP（Address Resolution Protocol）、DNS（Domain Name System）等，共同构成了一个完整的通信体系。

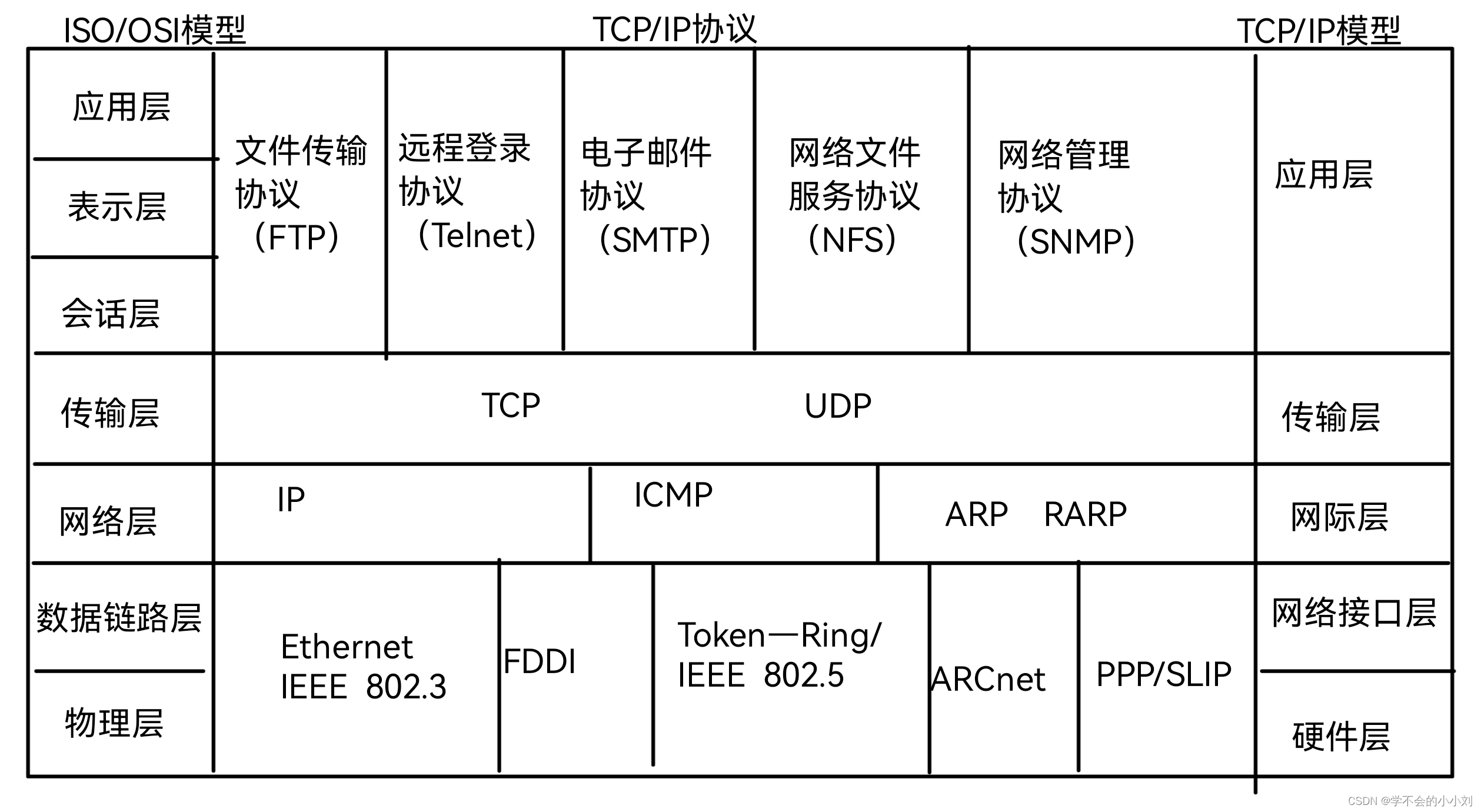

2.2 OSI模型与TCP/IP模型对比

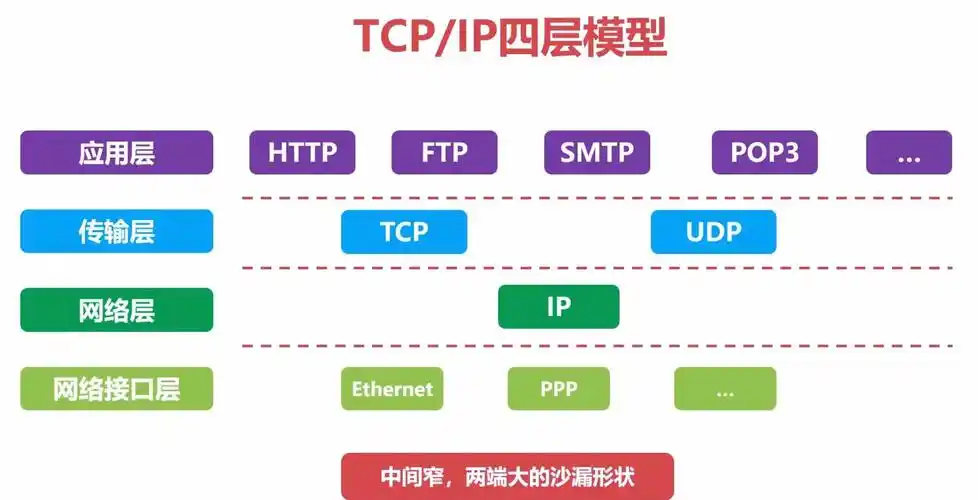

OSI七层模型是一种理论上的网络通信分层模型，其各层依次为：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。而TCP/IP模型通常被简化为四层：网络接口层、互联网层、传输层和应用层。TCP/IP模型虽没有OSI模型那么严谨，但在实际应用中更贴近真实网络通信的实现。TCP/IP模型的主要特点在于：

  • 简洁高效：层次较少，减少了协议间的转换开销；
  • 开放互联：支持多种底层网络技术，便于构建异构网络系统；
  • 灵活扩展：支持各种应用层协议，便于实现多样化的网络服务。

3. TCP与UDP协议特点对比

3.1 TCP协议：面向连接与可靠传输

TCP协议是一种面向连接的传输层协议，其主要特点包括：

  • 可靠性：通过三次握手建立连接、序列号、确认应答、重传机制和流量控制等方式，确保数据按顺序、完整无误地到达接收方；
  • 拥塞控制：采用慢启动、拥塞避免等算法，动态调整传输速率，避免网络过载；
  • 面向流：数据被视为字节流，无明确边界，需要接收方根据协议或自定义方式进行数据解析；
  • 应用场景：适用于对数据完整性要求较高的场景，如文件传输、远程登录、电子邮件等。
3.2 UDP协议：无连接与低延迟

UDP协议是一种无连接的传输层协议，其主要特点包括：

  • 简单高效：无需建立连接、头部开销小，传输延迟低，适合实时应用；
  • 无可靠性保障：不保证数据的顺序、完整性或重传，丢包、重复等问题需由应用层处理；
  • 面向数据报：数据以数据报的形式传输，每个数据报具有明确边界；
  • 应用场景：适用于视频会议、在线游戏、实时数据采集、广播及组播等对实时性要求高的场合。

4. 网络通信中的数据传输过程

无论是TCP还是UDP，网络通信过程都涉及到数据分段、封装、路由转发和重组等步骤。数据从发送方传出时，会经过如下过程：

  • 分段与封装：应用层数据首先传递给传输层，TCP将数据划分为合适的段，并在每个段中添加头部信息；UDP则将数据打包成数据报；
  • 网络层路由：数据段通过IP协议添加IP头，包含源、目的地址信息，由路由器根据路由表进行转发；
  • 数据链路层传输：在局域网中，通过以太网等数据链路协议，将数据帧发送到物理介质；
  • 数据重组与交付：接收方按照协议顺序重组数据，并传递给应用程序进行处理。

5. IP地址与端口

IP地址用于唯一标识网络中的每一台设备，而端口号则用于区分同一设备上不同的应用进程。在TCP/IP通信中：

  • IPv4地址：常用的32位地址，如192.168.1.1；
  • IPv6地址：采用128位地址，解决地址枯竭问题；
  • 端口号：分为系统端口（0～1023）、注册端口（1024～49151）和动态/私有端口（49152～65535），常见应用如HTTP使用80端口、HTTPS使用443端口。

三、Socket编程实现上位机与下位机交互

1. Socket编程基础

Socket（套接字）是一种抽象层，它为网络通信提供了一组接口，使得开发者能够通过统一的编程模型实现跨网络的数据传输。Socket编程主要采用客户端-服务器模型（Client-Server Model），在该模型中：

  • 服务器：在指定端口上监听连接请求，等待客户端连接，并提供服务；
  • 客户端：发起连接请求，与服务器建立连接后进行数据交换。

2. TCP Socket编程详解

2.1 TCP Socket编程流程

TCP Socket编程主要涉及以下步骤：

  1. 创建Socket
    调用系统API（如socket()函数）创建一个套接字，指定地址族（如AF_INET）和传输协议（SOCK_STREAM表示TCP）。

  2. 绑定地址与端口
    服务器端调用bind()函数将Socket绑定到指定IP地址和端口，确保客户端能够通过该端口找到服务。

  3. 监听连接请求
    服务器调用listen()函数，使Socket进入监听状态，等待客户端的连接请求。

  4. 接受连接
    当客户端发起连接时，服务器调用accept()函数接受连接请求，并创建新的Socket与该客户端进行通信。

  5. 数据传输
    建立连接后，双方可通过send()和recv()函数（或write()/read()）进行数据传输，保证数据按顺序可靠传输。

  6. 关闭连接
    数据传输结束后，双方调用close()函数关闭Socket，释放系统资源。

2.2 TCP Socket编程示例

下面给出一个简单的TCP Socket编程示例，描述服务器端与客户端之间的基本交互（伪代码形式）：

服务器端伪代码

// 创建Socket
int server_sock = socket(AF_INET, SOCK_STREAM, 0);

// 绑定地址和端口
struct sockaddr_in server_addr;
server_addr.sin_family = AF_INET;
server_addr.sin_addr.s_addr = INADDR_ANY;
server_addr.sin_port = htons(8000);
bind(server_sock, (struct sockaddr*)&server_addr, sizeof(server_addr));

// 监听连接请求
listen(server_sock, 5);

while(1) {
    // 接受客户端连接
    int client_sock = accept(server_sock, NULL, NULL);
    if (client_sock < 0) continue;

    // 接收数据并回传
    char buffer[1024] = {0};
    int len = recv(client_sock, buffer, sizeof(buffer), 0);
    if (len > 0) {
        // 处理数据（如打印、存储、解析等）
        printf("Received: %s\n", buffer);
        send(client_sock, "ACK", strlen("ACK"), 0);
    }
    close(client_sock);
}
close(server_sock);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29

客户端伪代码

// 创建Socket
int sock = socket(AF_INET, SOCK_STREAM, 0);

// 设置服务器地址
struct sockaddr_in server_addr;
server_addr.sin_family = AF_INET;
server_addr.sin_port = htons(8000);
inet_pton(AF_INET, "192.168.1.100", &server_addr.sin_addr);

// 建立连接
connect(sock, (struct sockaddr*)&server_addr, sizeof(server_addr));

// 发送数据
char *msg = "Hello, Server!";
send(sock, msg, strlen(msg), 0);

// 接收应答
char buffer[1024] = {0};
int len = recv(sock, buffer, sizeof(buffer), 0);
printf("Server Response: %s\n", buffer);

close(sock);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
2.3 TCP编程中的关键问题

在实际开发中，TCP Socket编程会遇到以下问题：

  • 阻塞与非阻塞模式
    默认的Socket操作是阻塞式的，为了提高程序响应速度和并发性能，常常需要采用非阻塞或异步I/O机制（如select()、poll()、epoll()、异步事件驱动模型等）。

  • 数据粘包与拆包
    由于TCP流式传输的特性，发送的数据包可能会在接收端被合并或拆分。常见解决方案包括自定义消息协议、在数据前加入长度信息或使用固定分隔符。

  • 多线程与并发
    服务器端需要同时处理多个客户端请求，常用的实现方式包括多线程、多进程或基于事件的并发模型，确保系统在高并发环境下依然保持稳定。

3. UDP Socket编程详解

3.1 UDP Socket编程流程

UDP Socket编程相比TCP更简单，因为UDP不需要建立连接，其基本流程如下：

  1. 创建Socket
    调用socket()函数创建一个UDP套接字，指定地址族（AF_INET）和传输协议（SOCK_DGRAM表示UDP）。

  2. 绑定地址与端口（服务器端）
    服务器端同样需要调用bind()函数将Socket绑定到指定端口，等待客户端发送数据报。

  3. 发送与接收数据报

    • 发送数据：调用sendto()函数，直接指定目标IP和端口，将数据报发送出去。
    • 接收数据：调用recvfrom()函数，接收来自任意客户端的数据，并获取发送方地址信息。

  4. 关闭Socket
    数据传输完成后调用close()函数关闭Socket。

3.2 UDP编程特点及示例

UDP适用于实时性要求高但可以容忍部分丢包的场合，例如实时监控、音视频传输等。下面是UDP Socket编程的伪代码示例：

服务器端UDP伪代码

// 创建UDP Socket
int udp_sock = socket(AF_INET, SOCK_DGRAM, 0);

// 绑定地址与端口
struct sockaddr_in server_addr;
server_addr.sin_family = AF_INET;
server_addr.sin_addr.s_addr = INADDR_ANY;
server_addr.sin_port = htons(9000);
bind(udp_sock, (struct sockaddr*)&server_addr, sizeof(server_addr));

while(1) {
    char buffer[1024] = {0};
    struct sockaddr_in client_addr;
    socklen_t addr_len = sizeof(client_addr);
    int len = recvfrom(udp_sock, buffer, sizeof(buffer), 0,
                         (struct sockaddr*)&client_addr, &addr_len);
    if (len > 0) {
        printf("Received UDP: %s\n", buffer);
        // 可直接发送数据报回客户端
        sendto(udp_sock, "UDP_ACK", strlen("UDP_ACK"), 0,
               (struct sockaddr*)&client_addr, addr_len);
    }
}
close(udp_sock);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24

客户端UDP伪代码

// 创建UDP Socket
int udp_sock = socket(AF_INET, SOCK_DGRAM, 0);

// 定义服务器地址
struct sockaddr_in server_addr;
server_addr.sin_family = AF_INET;
server_addr.sin_port = htons(9000);
inet_pton(AF_INET, "192.168.1.100", &server_addr.sin_addr);

// 发送数据报
char *msg = "Hello UDP Server!";
sendto(udp_sock, msg, strlen(msg), 0,
       (struct sockaddr*)&server_addr, sizeof(server_addr));

// 接收应答
char buffer[1024] = {0};
socklen_t addr_len = sizeof(server_addr);
int len = recvfrom(udp_sock, buffer, sizeof(buffer), 0,
                   (struct sockaddr*)&server_addr, &addr_len);
printf("Server UDP Response: %s\n", buffer);

close(udp_sock);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
3.3 UDP与TCP的选择考量

在上位机与下位机的交互中，选择TCP还是UDP主要取决于应用需求：

  • 当要求数据传输的可靠性、顺序和完整性时，推荐使用TCP；
  • 当对实时性要求高、可以容忍部分丢包，或者需要广播、组播数据时，UDP更为适用。

4. 上位机与下位机交互的应用场景

在实际工程中，上位机（如PC或嵌入式网关）与下位机（如传感器、执行器、控制板等）的交互可基于TCP/IP或UDP协议实现。常见应用包括：

  • 工业自动化：实时采集设备状态，控制执行机构；
  • 远程监控：通过网络实时监控环境参数、设备运行状态；
  • 智能家居：上位机作为中央控制单元，通过Socket与各分布式终端进行通信；
  • 机器人控制：上位机下发指令，机器人接收反馈，实现闭环控制。

在这些应用中，开发人员需要根据网络环境、数据量、实时性及安全性要求，灵活选择协议和设计数据传输机制，充分利用Socket编程提供的接口实现高效交互。

四、远程数据采集与控制系统

1. 系统架构设计

远程数据采集与控制系统通常采用分布式架构，由数据采集节点、通信网络、上位机控制中心及后端数据处理平台构成。其整体工作流程如下：

  • 数据采集节点
    分布在各个现场，利用各种传感器实时监测温度、湿度、压力、流量等参数，通过TCP/IP或UDP协议将数据打包发送到上位机或网关。
  • 通信网络
    基于有线（如以太网、光纤）或无线（如Wi-Fi、4G/5G、LoRa等）网络，实现数据的长距离传输和多节点连接。
  • 上位机控制中心
    作为系统的“大脑”，上位机通过Socket编程接收各节点数据、下发控制指令，并对数据进行初步处理和存储。
  • 后端数据平台
    利用数据库、云计算、大数据分析平台对采集数据进行进一步分析、可视化展示和预警处理，为决策提供支持。

2. 数据采集与传输的实现技术

2.1 数据采集模块

数据采集模块通常由传感器、采集单元和数据处理模块构成。传感器将物理量转换为电信号，经由模数转换（ADC）后，由单片机或嵌入式系统进行初步处理，并封装成符合应用协议的数据包。

2.2 通信协议选择
  • TCP/IP传输
    对于关键数据或控制指令，使用TCP/IP协议确保数据的完整传输，适用于需要确认、重传的场景。例如，远程设备参数配置、故障报警信息传输等。
  • UDP传输
    对于实时性要求高的数据采集，使用UDP传输能够降低延迟。即使在丢包的情况下，通过应用层设计冗余机制也可以确保整体系统的稳定性，如视频监控、环境监测等应用。
2.3 Socket服务端与客户端设计

上位机通常作为Socket服务端，持续监听来自各个下位机的数据报或连接请求。下位机作为客户端，通过编程接口建立连接后定期或实时发送数据。为提高系统并发性能，上位机一般会采用多线程或异步I/O技术，确保同时处理多个连接的数据传输任务。

3. 远程控制功能实现

远程控制系统不仅要求采集数据，还需要下发控制指令，实现对现场设备的实时控制。常见功能包括：

  • 设备开关控制
    根据数据监测结果，上位机发送指令（例如启动/停止、调节参数等）给下位机，触发设备的状态变化。
  • 参数配置
    上位机通过Socket连接，向下位机发送配置参数包，实时调整采集频率、报警阈值等设置。
  • 故障诊断与报警
    当检测到异常数据时，上位机及时下发报警信息，并可通过双向通信确认设备状态，指导现场维护人员进行处理。

4. 系统安全性与可靠性设计

在远程数据采集与控制系统中，数据安全与系统可靠性至关重要。设计时需要考虑以下方面：

  • 身份认证与访问控制
    利用密码认证、数字证书等手段，确保只有授权设备和用户能够接入系统；
  • 数据加密传输
    在TCP/IP层或应用层实现数据加密，防止数据在传输过程中被窃听或篡改；
  • 冗余设计
    对关键设备和网络路径采用冗余设计，确保单点故障不会导致整个系统瘫痪；
  • 断线重连与异常处理
    通过设计自动重连机制、错误检测与恢复策略，保障系统在网络波动或设备故障情况下依然保持稳定运行。

5. 应用案例分析

以一个分布式工业自动化监控系统为例，现场安装了多个数据采集节点，用于实时监测设备温度、振动、压力等参数。各节点通过局域网或无线网络，将数据经UDP协议传输至上位机。上位机通过预设的Socket服务端程序，接收数据后进行解析，实时显示在监控界面上，并将数据存入数据库以便历史分析。当某个采集节点检测到设备温度异常时，系统自动触发报警，并通过TCP连接下发控制指令，启动备用系统或调整设备运行参数。同时，上位机将故障信息上传至远程服务器，供工程师通过WEB界面进行进一步诊断与维护。该系统的实现大大提高了生产安全性和设备运行的稳定性。

五、总结与展望

1. 总结

本文从网络通信的基础理论出发，详细阐述了TCP/IP和UDP两种常见协议的特点及其在数据传输中的具体应用。通过对Socket编程的深入解析，展示了如何实现上位机与下位机之间的双向交互，不论是面向连接的TCP还是无连接的UDP，都有其适用的场景与优势。在远程数据采集与控制系统的设计中，上位机不仅负责实时数据接收与处理，还承担着对现场设备的控制与故障监测任务，通过合理的系统架构设计和安全策略保障，实现了数据的高效传输和控制指令的准确下发。

2. 远景展望

未来，随着工业4.0、物联网、边缘计算和5G网络技术的发展，网络通信技术将呈现出如下趋势：

  • 高并发与低延迟要求
    随着设备数量的激增与数据传输量的急剧增加，如何在保证可靠性的前提下实现低延迟、高并发的网络通信成为研究热点。新一代Socket编程接口、异步I/O模型及硬件加速技术将进一步推动这一领域的发展。
  • 混合协议与智能化通信
    不同应用场景可能同时需要TCP和UDP的优势，未来将出现更多基于协议融合和智能选择的数据传输方案，系统能够根据网络状况与数据特性智能选择最合适的传输方式。
  • 安全性与隐私保护
    随着网络攻击和数据泄露风险的增大，数据加密、身份认证和访问控制等安全措施将不断完善。基于区块链、零信任架构等新技术的应用有望为远程控制系统提供更高水平的安全保障。
  • 边缘计算与云端融合
    远程数据采集与控制系统不仅要求本地实时性，还需要将数据上传至云平台进行大数据分析和预测性维护。边缘计算与云平台的深度融合将使得整个系统具备更强的扩展性和智能化能力。

3. 应用前景

随着工业自动化、智慧城市、远程医疗和智能家居等领域的迅速发展，基于TCP/IP和UDP的网络通信系统将持续发挥关键作用。上位机与下位机之间通过Socket编程实现的高效交互，不仅大大降低了系统的集成难度，还为各种实时控制和数据监控应用提供了可靠的技术支持。未来，随着通信协议、网络架构和安全技术的不断进步，远程数据采集与控制系统将更加智能化、模块化，并能适应日益复杂的工业与生活环境。

在这里插入图片描述

结语

网络通信技术作为信息时代的重要基石，正推动着各类智能系统和自动化控制平台不断进化。通过本文的详细解析，从TCP/IP协议族的基础原理、TCP与UDP各自的优劣对比，到Socket编程实现上位机与下位机交互，再到远程数据采集与控制系统的架构设计和实际应用案例，我们可以看到，网络通信技术不仅在理论上具有严密的体系，更在实践中展现出极高的灵活性和应用价值。

对于工程师和开发者而言，深入理解并掌握这些技术细节，将有助于构建更加高效、稳定、安全的分布式控制系统。未来，在5G、边缘计算和人工智能的推动下，网络通信技术将迎来新的变革，进一步助力工业自动化、智能制造和物联网应用的发展，实现更加广泛和智能的远程控制与数据采集。

本文希望能为广大技术人员提供系统性的参考资料，助力在实际项目中快速定位问题、优化系统设计，并为未来新技术的应用提供理论支持和实践指导。
