MLX90614（GY906）红外温度传感器使用说明、关键寄存器说明，通过STM32F1单片机软件模拟IIC通信协议，以及使用STM32F1单片机软件IIC协议控制并读取温度应用实例。

1 前言

本躯在使用MLX90614时，问商家要器件手册，他给我发一个毛用没有的示例程序，寄存器呢？客服说不知道您说的什么东西呢亲亲。

在CSDN上查这个器件，全是会员专享不说，给的内容还牛头不对马嘴。

本躯一气之下，决定亲自写文章，帮助后面的使用者快速学习并简单使用这个器件。

本文章代码运行环境：Keil；平台：STM32F103C8T6（注意：本文章代码与我自己测试的完整代码有部分改动，并且改动后的代码并没有测试，所以可能会出现细微的错误，如有错误请指正）

本文章主要内容：GY906硬件基础了解，器件连接，器件选型，STM32F1软件IIC，寄存器种类和配置。

2 MLX90614（GY906）红外传感器硬件

2.1 MLX90614（GY906）（以下全部称为GY906）器件连接

MLX90614支持IIC、UART等协议，一般我们使用更方便的IIC协议。

将你的IIC连接到MCU的IIC，VDD接3.3V，GND接地。

需要注意的是，GY906内部并没有集成上拉电阻，所以SDA和SCL都应该通过串联电阻连接到VCC。这里我推荐4.7KΩ电阻。

GY906的VDD按照器件手册上来说，可以接3-5V电源电压，但由于会出现较大的线性误差，推荐接3.3V电源。

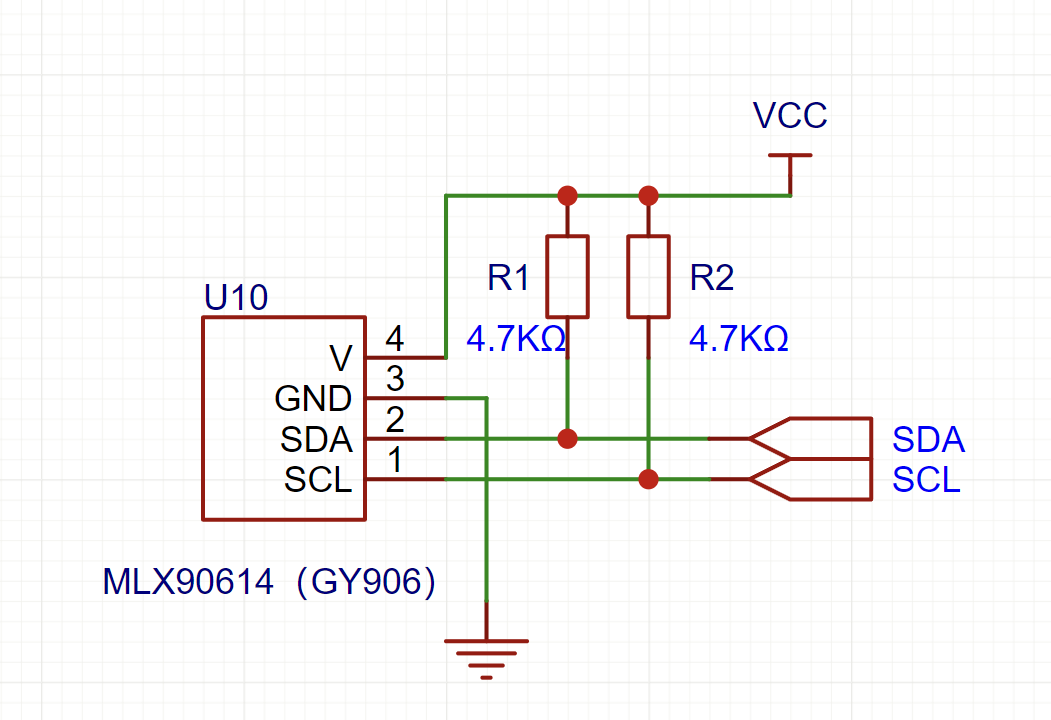

图2-1 典型连接原理图

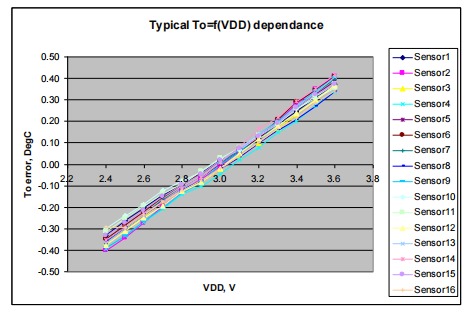

图2-2 误差与VDD的线性关系图，来源：MLX90614器件手册

如果需要更高的精度，可以采用以下滤波公式：T_C=T-（VDD-3）*0.6

2.2 GY906器件选型

相信大家在选择BAA、DCC等一堆器件时不清楚该选哪个，问客服又问不明白，先看一个图。

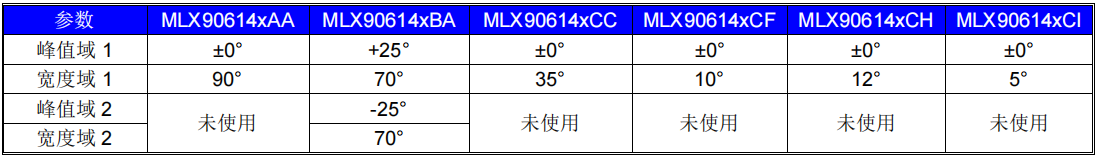

图2-3 不同型号的峰值和宽度域 来源：MLX90614器件手册

我们注意到除了xBA，其他型号宽度域是逐渐减小的，宽度域可以简单理解为视域，宽度域越大，红外检测的视野范围越广，但同时视野距离越近。

因此，想要满足长检测距离，应使用宽度域小的型号，比如xCC，甚至于xCI。

前面的x是什么意思呢，是测量精度，市面上常见的有B和D型，B型满足一般需求，D型满足医用级需求，比如红外测温。

在本文中，我们选用DCC型号，大约10CM测距，医用级精度。

2.3 GY906硬件简介和寄存器

GY906内部自动采集环境温度和目标物体温度，内置算法自动滤波。

通过FIR滤波器滤波、增益补偿和偏移补偿，IIR进一步滤波最后计算出最终温度数据。

用户在使用GY906时，使用到的寄存器很少，以下是主要寄存器和说明：

从机地址说明-数据格式功能
0x5A单片机使用从机地址时应左移一位 8位IIC从机地址
寄存器地址名称读写权限数据格式关键功能
0x06RAM_TA只读16位（开尔文）环境温度
0x07RAM_TOBJ1只读16位（开尔文）物体温度（主传感器）
0x08RAM_TOBJ2只读16位（开尔文）物体温度（副传感器，仅存在于双区域型号中）
0x04EEPROM_EMISSIVITY读写16位（0~65535）设置发射率（0.0~1.0）
0x05EEPROM_CONFIG读写16位（位控制）配置滤波、SMBus 地址等
0x2EEEPROM_SMBUS_ADDR读写16位（低7位）

修改 I2C 地址

2.3.1 温度数据寄存器

RAM_TA、RAM_TOBJ1、RAM_TOBJ2（DCC型号不存在）可以直接读取环境温度和物体温度，一共发送24位数据，先发送低八位数据，再发送高八位数据，最后发送PEC校验数据，每八位数据发送过来之后会发送一个ACK，所以我们只需要读取到两次ACK，就可以把全部的16位温度数据读取完毕。如果想使用PEC校验，只需要再读取一次ACK，读取到的PEC数据如果全部为0，则数据无误。

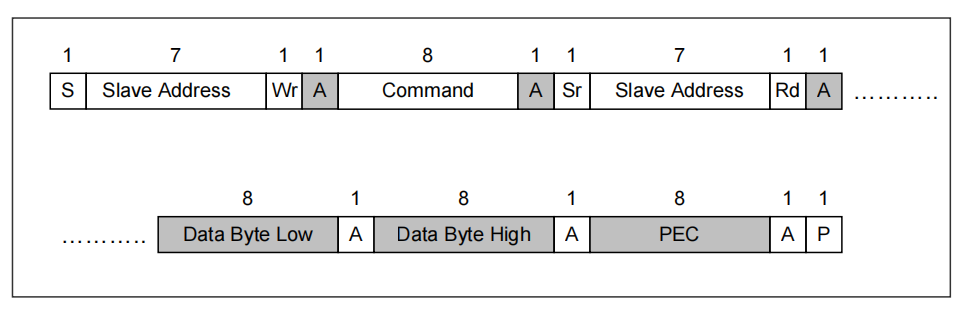

图2-4 接收数据格式 来源：MLX90614器件手册

写入数据与接收数据同理

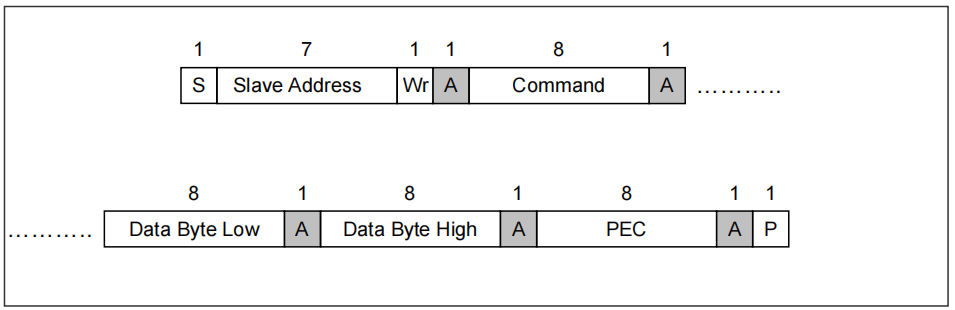

图2-5 写入数据格式 来源：MLX90614器件手册

2.3.2 EEPROM_EMISSIVITY发射率设置寄存器

根据被测量物体发射率的不同，我们需要设置不同的发射率，比如如果测量人体，发射率应设置为0.96-0.98。

直接向发射率寄存器写入我们的发射率×65535，就可以设定发射率。（如0.98×65535）

2.3.3 EEPROM_CONFIG配置寄存器

在配置寄存器中，我们可以写入数据来控制寄存器是否上电复位（谨慎使用），是否开启强数字滤波（建议开启），和设置SMBus从机地址（一般默认为0x5A）。

位名称功能默认值
15POR（上电复位）1 = 执行复位，0 = 正常0
14IIR_FILTER数字滤波强度（0=弱，1=强）0
13:8保留必须保持 00
7:0SMBus 地址设置 SMBus 从机地址（0x00~0x7F）0x5A



2.3.4 EEPROM_SMBUS_ADDR SMBus从机地址寄存器

可以直接读取从机地址或改变从机地址，仅低7位有效。

3 STM32F1软件IIC

由于网上大把软件IIC，在此我不在赘述，直接给出代码（才不是因为我懒）。至于我为什么使用软件IIC，而不使用STM32F1单片机自带的硬件IIC，我只能说硬件IIC谁用谁知道，一个标志位能把你程序直接卡死。

3.1 Delay.c

  1. #include "stm32f10x.h"
  2.
  3. void Delay_us(uint32_t xus)
  4. {
  5. 	SysTick->LOAD = 72 * xus;
  6. 	SysTick->VAL = 0x00;
  7. 	SysTick->CTRL = 0x00000005;
  8. 	while(!(SysTick->CTRL & 0x00010000));
  9. 	SysTick->CTRL = 0x00000004;
  10. }
  11.
  12. void Delay_ms(uint32_t xms)
  13. {
  14. 	while(xms--)
  15. 	{
  16. 		Delay_us(1000);
  17. 	}
  18. }
  19.
  20. void Delay_s(uint32_t xs)
  21. {
  22. 	while(xs--)
  23. 	{
  24. 		Delay_ms(1000);
  25. 	}
  26. }

3.2 Delay.h

  1. #ifndef __DELAY_H
  2. #define __DELAY_H
  3.
  4. void Delay_us(uint32_t us);
  5. void Delay_ms(uint32_t ms);
  6. void Delay_s(uint32_t s);
  7.
  8. #endif

3.3 MyIIC.c

  1. #include "stm32f10x.h"                  // Device header
  2. #include "Delay.h"
  3.
  4. //软件模拟I2C
  5. //B10口为SCL；B11为SDA；可自行重新配置
  6. void MyI2C_W_SCL(uint8_t BitValue)
  7. {
  8. 	GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue);
  9. 	Delay_us(10);
  10. }
  11.
  12. void MyI2C_W_SDA(uint8_t BitValue)
  13. {
  14. 	GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)BitValue);
  15. 	Delay_us(10);
  16. }
  17.
  18. uint8_t MyI2C_R_SDA(void)
  19. {
  20. 	uint8_t BitValue;
  21. 	BitValue = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11);
  22. 	Delay_us(10);
  23. 	return BitValue;
  24. }
  25.
  26. void MyI2C_Init(void)
  27. {
  28. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
  29.
  30. 	GPIO_InitTypeDef GPIO_InitStructure;
  31. 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
  32. 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
  33. 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  34. 	GPIO_Init(GPIOB, &GPIO_InitStructure);
  35.
  36. 	GPIO_SetBits(GPIOB, GPIO_Pin_10 | GPIO_Pin_11);
  37. }
  38.
  39. void MyI2C_Start(void)
  40. {
  41. 	MyI2C_W_SDA(1);
  42. 	MyI2C_W_SCL(1);
  43. 	MyI2C_W_SDA(0);
  44. 	MyI2C_W_SCL(0);
  45. }
  46.
  47. void MyI2C_Stop(void)
  48. {
  49. 	MyI2C_W_SDA(0);
  50. 	MyI2C_W_SCL(1);
  51. 	MyI2C_W_SDA(1);
  52. }
  53.
  54. void MyI2C_SendByte(uint8_t Byte)
  55. {
  56. 	uint8_t i;
  57. 	for (i = 0; i < 8; i ++)
  58. 	{
  59. 		MyI2C_W_SDA(Byte & (0x80 >> i));
  60. 		MyI2C_W_SCL(1);
  61. 		MyI2C_W_SCL(0);
  62. 	}
  63. }
  64.
  65. uint8_t MyI2C_ReceiveByte(void)
  66. {
  67. 	uint8_t i, Byte = 0x00;
  68. 	MyI2C_W_SDA(1);
  69. 	for (i = 0; i < 8; i ++)
  70. 	{
  71. 		MyI2C_W_SCL(1);
  72. 		if (MyI2C_R_SDA() == 1){Byte |= (0x80 >> i);}
  73. 		MyI2C_W_SCL(0);
  74. 	}
  75. 	return Byte;
  76. }
  77.
  78. void MyI2C_SendAck(uint8_t AckBit)
  79. {
  80. 	MyI2C_W_SDA(AckBit);
  81. 	MyI2C_W_SCL(1);
  82. 	MyI2C_W_SCL(0);
  83. }
  84.
  85. uint8_t MyI2C_ReceiveAck(void)
  86. {
  87. 	uint8_t AckBit;
  88. 	MyI2C_W_SDA(1);
  89. 	MyI2C_W_SCL(1);
  90. 	AckBit = MyI2C_R_SDA();
  91. 	MyI2C_W_SCL(0);
  92. 	return AckBit;
  93. }

3.4 MyIIC.h

  1. #ifndef __MYI2C_H
  2. #define __MYI2C_H
  3.
  4. void MyI2C_Init(void);
  5. void MyI2C_Start(void);
  6. void MyI2C_Stop(void);
  7. void MyI2C_SendByte(uint8_t Byte);
  8. uint8_t MyI2C_ReceiveByte(void);
  9. void MyI2C_SendAck(uint8_t AckBit);
  10. uint8_t MyI2C_ReceiveAck(void);
  11.
  12. #endif

4 STM32F1通过软件IIC读取MLX90614温度数据

4.1 MLX90614.c

  1. #include "MyIIC.h"
  2. #include "MLX90614_Address.h"
  3.
  4. float a_temp=0;    //环境温度
  5. float o_temp=0;    //物体温度
  6.
  7. uint32_t MLX90614_ReadReg(uint8_t RegAddress)
  8. {
  9. 	uint8_t Data[2]={0};
  10. 	uint16_t Data_all=0;
  11.
  12. 	MyI2C_Start();
  13. 	MyI2C_SendByte(MLX90614_ADDRESS);
  14. 	MyI2C_ReceiveAck();
  15. 	MyI2C_SendByte(RegAddress);
  16. 	MyI2C_ReceiveAck();
  17.
  18. 	MyI2C_Start();
  19. 	MyI2C_SendByte(MLX90614_ADDRESS | 0x01);
  20. 	MyI2C_ReceiveAck();
  21. 	Data[0] = MyI2C_ReceiveByte();
  22. 	MyI2C_ReceiveAck();
  23. 	Data[1] = MyI2C_ReceiveByte();
  24. 	MyI2C_SendAck(1);
  25. 	MyI2C_Stop();
  26.
  27. 	Data_all=(Data[1]<<8)+Data[0];
  28. 	return Data_all;
  29. }
  30.
  31. void MLX90614_Init(void)
  32. {
  33. 	MyI2C_Init();
  34. }
  35. void MLX90614_TO(void)
  36. {
  37. 	int i=MLX90614_ReadReg(MLX90614_RAM_TOBJ1);
  38. 	i=(i*2)-27315;
  39. 	o_temp=i*0.01;
  40. }
  41. void MLX90614_TA(void)
  42. {
  43. 	int i=MLX90614_ReadReg(MLX90614_RAM_TA);
  44. 	i=(i*2)-27315;
  45. 	a_temp=i*0.01;
  46. }
  47.

4.2 MLX90614.h

  1. #ifndef __MLX90614_H
  2. #define __MLX90614_H
  3.
  4. #define float a_temp;    //环境温度
  5. #define float o_temp;    //物体温度
  6.
  7. uint32_t MLX90614_ReadReg(uint8_t RegAddress);
  8. void MLX90614_Init(void);
  9. void MLX90614_TO(void);
  10. void MLX90614_TA(void);
  11.
  12. #endif

4.3 MLX90614_Address.h

  1. #ifndef __MLX90614_Address_H
  2. #define __MLX90614_Address_H
  3.
  4. #define MLX90614_ADDRESS 			0x5A<<1
  5. #define MLX90614_RAM_TA				0x06
  6. #define MLX90614_RAM_TOBJ1			0x07
  7. #define MLX90614_RAM_TOBJ2			0x08
  8. #define MLX90614_EEPROM_EMISSIVITY	0x04
  9. #define MLX90614_EEPROM_CONFIG		0x05
  10. #define MLX90614_EEPROM_SMBUS_ADDR	0x2E
  11.
  12. #endif

5 主程序示例

  1. #include "stm32f10x.h"
  2. #include "Delay.h"
  3. #include "MyI2C.h"
  4. #include "MLX90614.h"
  5. #include "MLX90614_Address.h"
  6.
  7. int main(void)
  8. {
  9. 	MLX90614_Init();
  10. 	Delay_ms(20);
  11.
  12.     float ambient_temperature=0;    //环境温度储存于此
  13.     float object_temperature=0;     //物体温度储存于此
  14.
  15. 	while (1)
  16. 	{
  17. 		MLX90614_TA();    //读取环境温度并储存到a_temp
  18. 		Delay_ms(20);
  19. 		MLX90614_TO();    //读取物体温度并储存到o_temp
  20. 		Delay_ms(20);
  21.
  22.         ambient_temperature=a_temp;
  23.         object_temperature=o_temp;
  24. 	}
  25. }

6 结语

由此，就能简单得到环境温度和物体温度。

当然，很多内容我都没写，比如写入数据的代码，比如配置发射率和强数字滤波的代码。

再比如说，这样对着额头测体温依然是不准的，因为额头的温度实际上并不是人体核心温度。环境的温度、汗液的散热、血管的收缩和扩张，甚至于此时这个人的血压和心率，都非常影响额头温度和核心温度的差值。当然，这并不是完全无法解决，有兴趣的小伙伴可以自己试试。

并且我还删掉了大部分的注释。软件不难看懂，希望大家能好好学习基础知识，并且自己加上属于自己的注释，当然，如果能修改代码变成自己的代码习惯就更好了。

万事开头难，有了基础打底，剩下的进阶内容大家自己加油。

本躯水平有限，若有错误恳请斧正。
