一、ARM指令模拟器环境搭建

1. keil软件

KEIL是公司的名称，有时候也指KEIL公司的所有软件开发工具，目前2005年Kei由ARM公司收购，成为ARM的公司之一。

MDK(Microcontroller Development Kit),也称MDK-ARM、KEIL MDK、RealView MDK、KEIL For ARM，都是同一个东西。ARM公司现在统一使用MDK-ARM的称呼，MDK的设备数据库中有很多厂商的芯片，是专为微控制器开发的工具，为满足基于MCU进行嵌入式软件开发的工程师需求而设计，支持ARM7，ARM9，Cortex-M4/M3/M1,Cortex-R0/R3/R4等ARM微控制器内核。

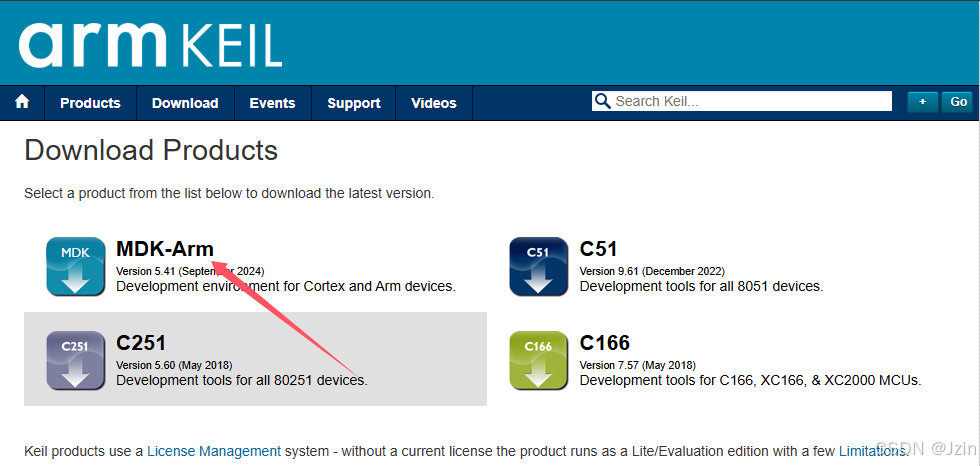

下载地址：https://www.keil.com/download/product/
一路默认安装

2. Legacy Support

MDK版本5使用软件包来支持微控制器设备和使用中间件。要保持与MDK版本4的向后兼容性，您可以安装旧版支持。这可能是必要的，原因有两个:

• 维护使用MDK版本4创建的项目，而无需迁移到软件包。
• 使用设备系列包不支持的旧设备

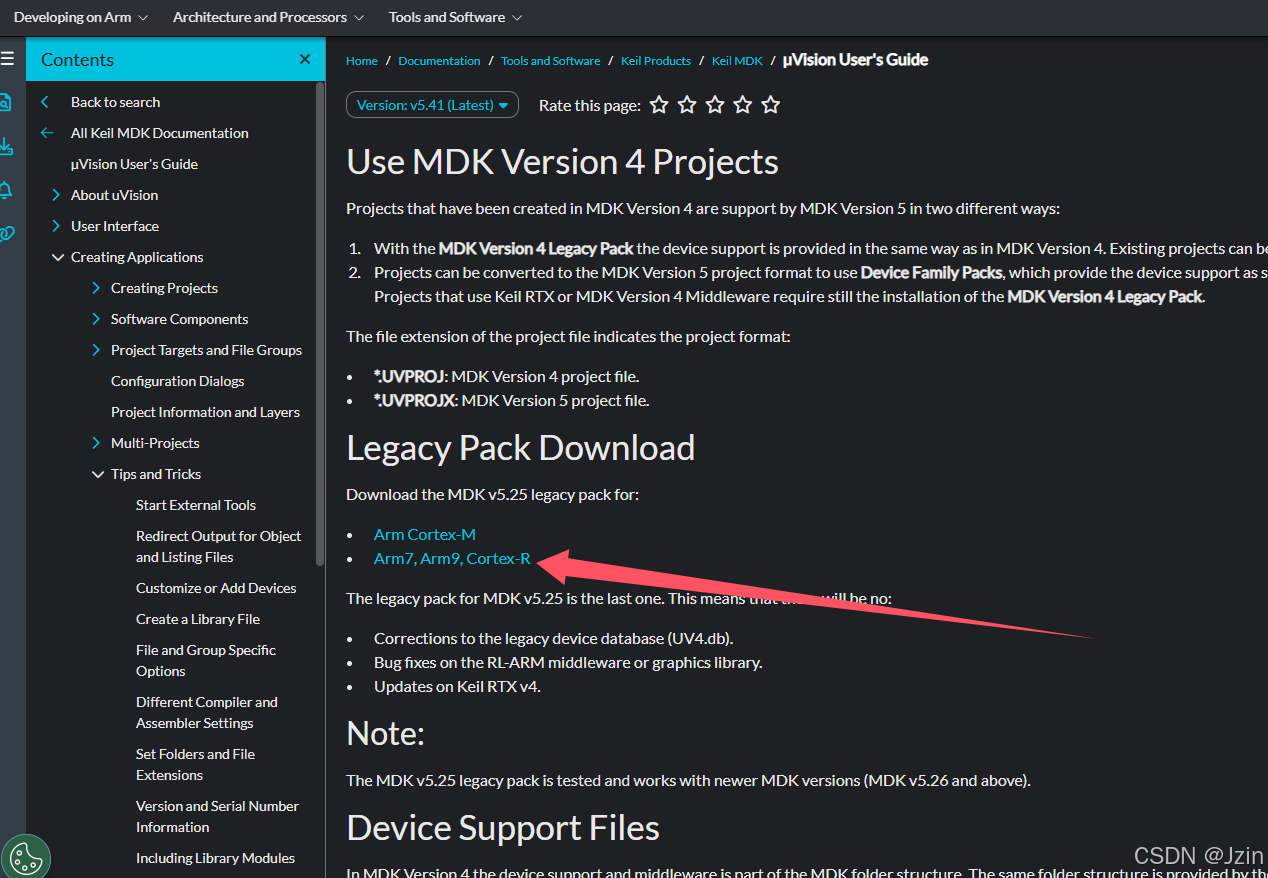

下载地址：https://www2.keil.com/mdk5/legacy

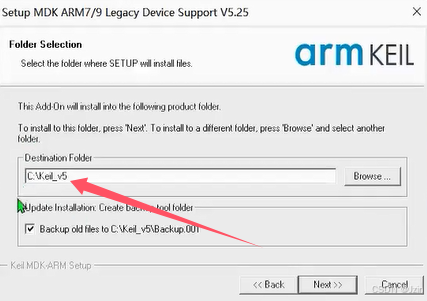

注意 下载完安装的时候 需要和keil安装的目录保持一致

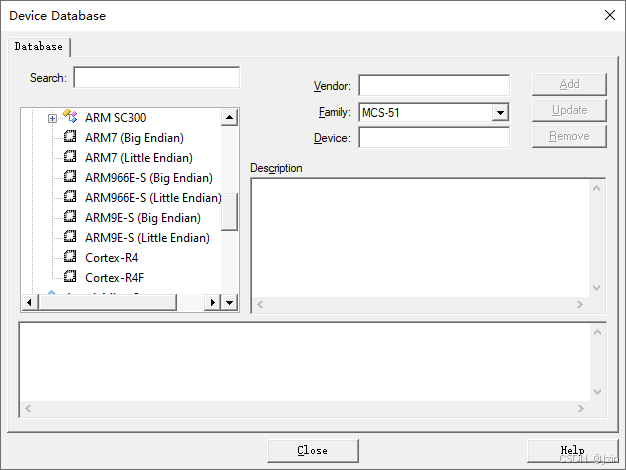

完成之后 打开keil 点开看一下支持的设备

点开ARM往下滑

二、Keil仿真环境设置

1. 创建一个项目

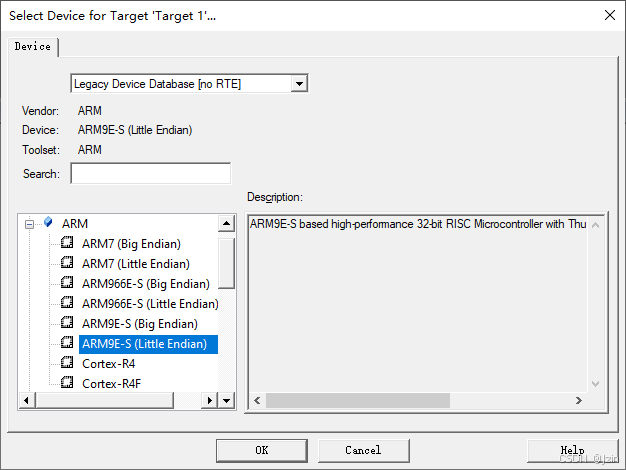

选择ARM9E-S

创建asm.s文件

.global _start

_start:
	mov r0,#11
	mov r1,#20
	mov r2,#30

stop:
	b stop


• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10

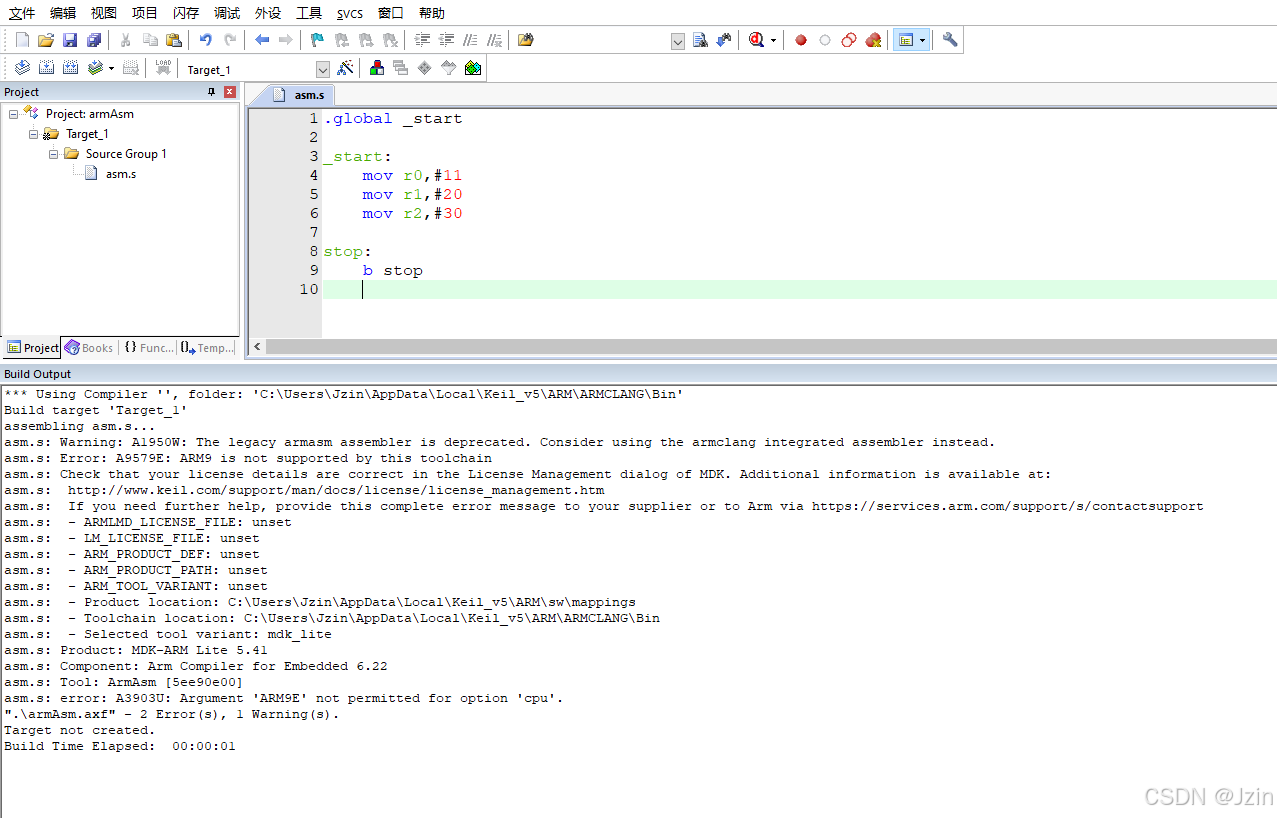

点击构建报错：

需要安装指定的arm编译器才能编译

2. 编译器介绍

交叉编译工具链的命名规则为:arch [-vendor] [-os] [-(gnu)eabi]

• arch-体系架构，如ARM,MIPS等
• vendor -工具链提供商
• os-目标操作系统
• eabi-嵌入式应用二进制接口(Embedded Application Binary Interface)

交叉编译：在PC机上完成代码的编写与编译，在开发板上完成代码的运行
Embedded Application Binary Interface：嵌入式应用二进制接口指定了文件格式、数据类型、使用、堆积组织优化和在一个嵌入式软件中的参数的标准约定

根据对操作系统的支持与否，ARM GCC可分为支持和不支持操作系统，如arm-none-eabi:这个是没有操作系统的，自然不可能支持那些跟操作系统关系密切的函数，比如fork(2),它使用的是newlib这个专用于嵌入式系统的C库。arm-none-linux-eabi:用于Linux的，使用Glibc

(1)arm-none-eabi-gcc

Arm官方用于编译 ARM 架构的裸机系统(包括 ARM Linux 的 boot、kernel，不适用编译 Linux应用)，一般适合 ARM7、Cortex-M 和 Cortex-R 内核的芯片使用，所以不支持那些跟操作系统关系密切的函数，比如fork(2)，他使用的是 newlib 这个专用于嵌入式系统的C库。

下载地址:https://developer.arm.com/downloads/-/gnu-rm

(2)arm-none-linux-gnueabi-gcc

主要用于基于ARM架构的Linux系统，可用于编译 ARM 架构的 u-boot、Linux内核、Linux应用等arm-none-linux-gnueabi基于GCC，使用Glibc库，经过 Codesourcery 公司优化过推出的编译器arm-none-linux-gnueabi-xxx 交叉编译工具的浮点运算非常优秀。一般ARM9、ARM11、Cortex-A内核，带有 Linux 操作系统的会用到。

(3)arm-eabi-gcc

Android ARM 编译器

(4)grmcc

ARM 公司推出的编译工具，功能和 arm-none-eabi类似，可以编译裸机程序(u-boot、kernel)，但是不能编译 Linux 应用程序。armcc一般和ARM一起，Kei MDK、ADS、RVDS和DS-5中的编译器都是armcc，所以 armcc 编译器都是收费的)

(5)aarch64-linux-gnu-gcc

aarch64-linux-gnu-gcc是由 Linaro 公司基于 GCC 推出的的 ARM 交叉编译工具。可用于交叉编译
ARMv8 64 位目标中的裸机程序、u-boot、Linux kernel、filesystem和 App 应用程序。aarch64-
linux-gnu-gcc 交叉编译器必须安装在 64 位主机上，才能编译目标代码。

3. 安装编译器

使用arm-none-eabi-gcc

下载地址:https://developer.arm.com/downloads/-/gnu-rm
一路默认安装 安装路径可以自定义

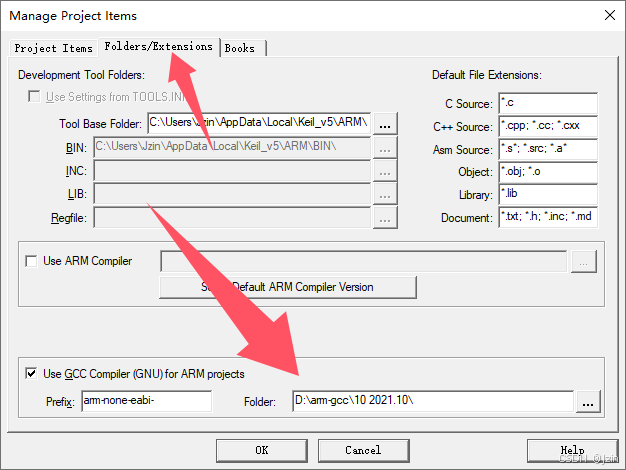

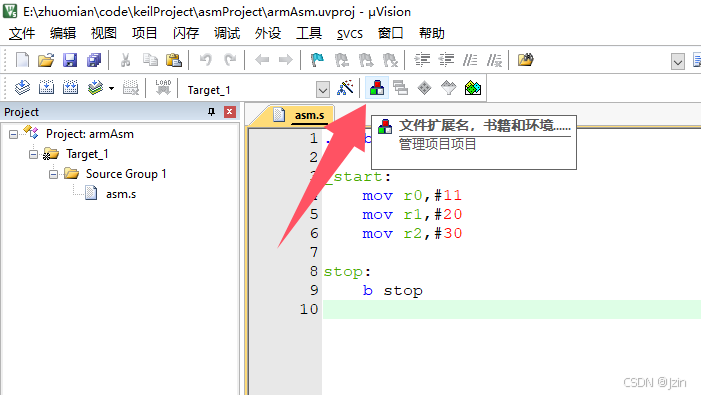

keil使用编译器

选择安装的arm-none-eabi-gcc路径

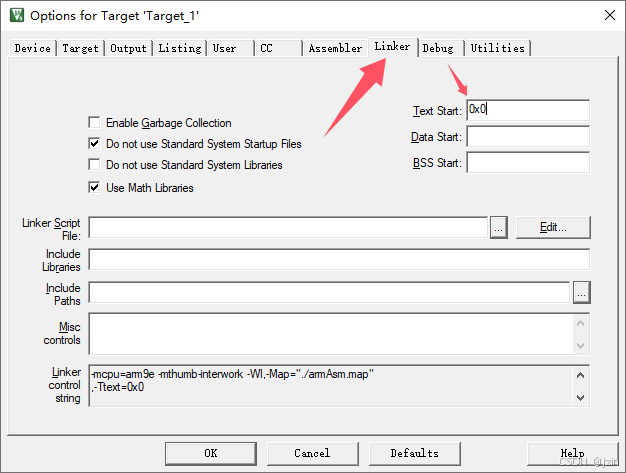

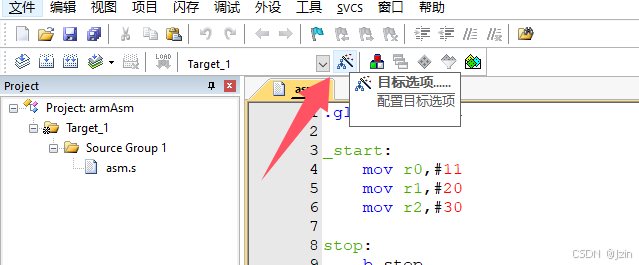

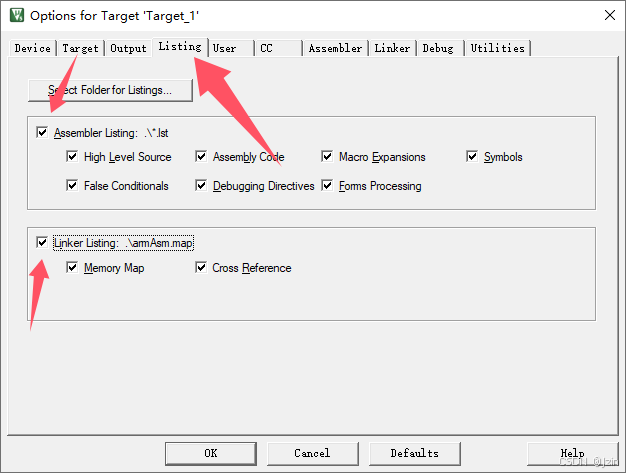

(1)设置调试

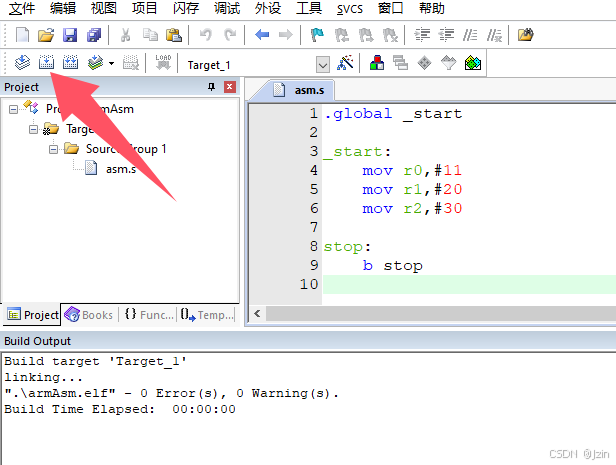

编译

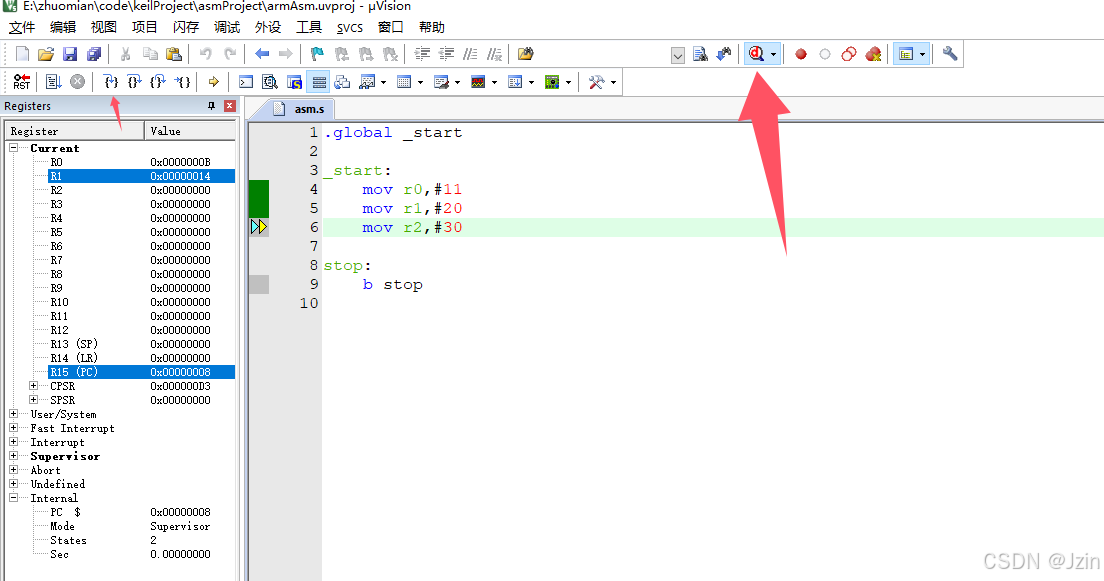

开始调试 再次点击可以退出调试
