单周期CPU电路设计

1.实验目的

本实验旨在让学生通过设计一个简单的单周期 CPU 电路，深入理解 RISC-V 指令集的子集功能实现，掌握数字电路设计与实现的基本流程，包括指令解析、部件组合、电路设计以及功能仿真等环节，同时培养verilog HDL编程能力和对课程知识的理解。

2.实验内容及操作环境

  • 指令实现

    1.该CPU需要完成的指令有以下9个（附加beq），每条指令长度都为32bits。

    add，sub，or，slt，addi，ori，slti，sw，lw，beq(附加)

    2.该CPU的部件资源包括：1）X0-X31共32通用寄存器；2）特殊寄存器PC（program counter）和指令暂存寄存器IR（instruction Register）。以上寄存器都是32bits字长。

    3.存储器包括256bytes的memory（地址为0~255，采用little endian方式存储数据或者指令）。其中地址0~127存放程序指令（最多32条指令），地址128~255存放数据。也可以使用两块128byte的独立存储器。

    4.最后的波形仿真应当采用功能仿真，且所有存储器件中的数据都应当被显示。

    指令功能：

    • 算术逻辑运算指令（add、sub、or、slt、addi、ori、slti）：根据指令规定对寄存器进行相应运算，并将结果存回目的寄存器。

    • 存数指令（sw）：将指定寄存器的值存入内存特定地址。

    • 取数指令（lw）：从内存特定地址读取数据存入指定寄存器。

    • 条件跳转指令 （beq）：改变程序的执行顺序，实现分支结构。

  • 操作环境 使用vivado2019.2设计实验电路；使用Verilog HDL语言进行代码编写及仿真验证；操作系统为Windows 11。

3.实验设计

主要代码cpu.v：

`timescale 1ns / 1ps
module CPU(
    input clk,
    input reset
);
    //信号线
    reg [31:0] PC;//指令暂存器IR,指令地址PC
    wire [31:0] IR;
    wire [4:0] rs1, rs2, rd;//命令解析片段

    wire ALUASrc,MemToReg,MemWr,RegWr,Zero;
    wire [1:0]ALUctr,ALUBSrc,ExtOp;

    //数据线
    wire alu_src1, alu_src2;

    wire [31:0] alu_out;//ALU输入输出寄存器
    wire [31:0] reg_data1, reg_data2;//寄存器堆读出
    wire [31:0] mem_out;//内存读出，数据线都用wire，和模块内output类型无关

    assign rs2 = IR[24:20];
    assign rs1 = IR[19:15];
    assign rd = IR[11:7];
    assign funct3 =IR[14:12];
    assign funct7=IR[31:25];
    assign opc=IR[6:0];
    //最后做接线
    reg [31:0]MUX_out0;
    reg [31:0]ext_out;
    always@(*)begin
        case(ALUBSrc)
            2'b00:MUX_out0=reg_data2;
            2'b01:MUX_out0=4;
            2'b10:MUX_out0=ext_out;//imm扩展器待实现
        endcase
    end

    //MUX_reg or PC
    reg [31:0]MUX_out1;//接入ALU
    always@(*)begin
        if(ALUASrc) MUX_out1=PC;
        else MUX_out1=reg_data1;
    end

    //MUX_MemToReg or ALUtoReg
    reg [31:0]MUX_out2;
    always@(*)begin
        if(MemToReg) MUX_out2=mem_out;
        else MUX_out2=alu_out;
    end

    //MUX_PC_jump
    reg [31:0]adder_out;
    always@(*) begin
        if(Branch&&Zero) adder_out=PC+ext_out;
        else adder_out=PC+4;
    end

    // PC
    always @(posedge clk or posedge reset) begin
        if (reset) PC=0;//异步复位
        else PC=adder_out;//每次读4bytes
    end

    ALU Alu(
        .opt(ALUctr),//选择算法
        .ASrc(MUX_out1),//src1可能是立即数，也可能是寄存器
        .BSrc(MUX_out0),
        .res(alu_out),
        .Zero(Zero)
    );
     // Control Unit
     ControlUnit CU(
         .instr(IR),
         .ExtOp(ExtOp),
         .ALUASrc(ALUASrc),
         .ALUBSrc(ALUBSrc),
         .ALUctr(ALUctr),
         .MemToReg(MemToReg),
         .RegWr(RegWr),
         .MemWr(MemWr),
         .Branch(Branch)
     );
​
    // Register File 寄存器堆，传入调用编号，获得数据
    RegisterFile RF(
        .read1(rs1),//读取的寄存器地址
        .read2(rs2),
        .write_data(MUX_out2),//待写入数据
        .write_addr(rd),//写地址
        .write_en(RegWr),//使能，写
        .clk(clk),
        .read_data1(reg_data1),//读取的数据
        .read_data2(reg_data2)
    );
​
    // Memory
    P_Memory PM(
        .clk(clk),
        .addr(PC[6:0]),//根据PC获取指令
        .rd(IR)//读到指令通过IR输出
    );
    //读写
    Memory DM(
        .clk(clk),
        .addr(alu_out[6:0]),//获取数据
        .we(MemWr),
        .wd(reg_data2),//写入数据
        .rd(mem_out)
    );
​
    //imm扩展器
    always@(*)begin
        case(ExtOp)
            2'b00:ext_out={{20{IR[31]}},IR[31:20]};//I型
            2'b01:ext_out={{20{IR[31]}}, IR[31:25], IR[11:7]};//s型
            2'b10:ext_out={{20{IR[31]}}, IR[7], IR[30:25], IR[11:8], 1'b0}; // B型偏移量
        endcase
    end
endmodule

这个代码是一个简单的CPU设计，主要实现了CPU的基本功能模块，包括指令获取、指令解码、ALU运算、数据存储、内存访问等。整体结构为：指令从内存中读取，经过控制单元控制各种操作，ALU计算结果与数据内存操作相结合，最后将结果写回寄存器或输出。

1. 模块说明：

  1. PC（程序计数器）:

    • 用于存储当前正在执行的指令的地址。

    • 每执行完一条指令，PC 会加 4（即指向下一条指令）。

    • 支持异步复位。

  2. IR（指令寄存器）:

    • 存储从内存中读取的指令。

  3. 寄存器堆（RegisterFile）:

    • 该模块用于存储CPU的寄存器数据，支持两个寄存器读操作（rs1 和 rs2）和一个寄存器写操作。

  4. ALU（算术逻辑单元）:

    • 实现基础的算术和逻辑操作。

    • 根据控制信号 ALUctr 来选择操作。

    • 其中，Zero 信号表示计算结果是否为零。

  5. Memory（内存）:

    • P_Memory 用于从内存中读取指令，Memory 用于数据访问（读写）。

  6. 控制单元（ControlUnit）:

    • 根据指令 IR 生成相应的控制信号，包括 ALU 控制信号、寄存器写使能信号、内存读写使能信号等。

  7. MUX（多路选择器）:

    • 多个 MUX 用于选择输入信号的路径。例如：决定 ALU 输入的数据来源，选择寄存器文件的输出或内存的输出等。

  8. 扩展器（Imm_Ext）:

    • 用于生成立即数的扩展。支持多种操作模式，如 I 型、S 型、B 型等。

2. 各模块及实现：

  1. 指令提取 (IF) 阶段:

    • 每个时钟周期，PC 递增（PC = PC + 4），并从 P_Memory 中读取指令存入 IR。

    • 通过IR 获取操作码 opcode、功能码 funct3、funct7 等信息。

  2. 指令解码 (ID) 阶段:

    • 从 IR 中解析出寄存器地址（rs1, rs2, rd），并通过寄存器堆 RegisterFile 读取寄存器数据（reg_data1 和 reg_data2）。

    • 控制信号由 ControlUnit 生成，包括 ALU 操作类型、是否使用立即数、是否进行内存操作、是否写回寄存器等。

  3. 执行 (EX) 阶段:

    • 在 ALU 中执行运算，使用 ALU 控制信号（ALUctr）和输入（MUX_out1, MUX_out2）计算。

    • ALU 根据输入数据选择是否计算寄存器值或立即数。

    • 如果是条件跳转，ALU 会计算跳转地址，跳转时 PC 会设置为新的地址。

  4. 访存 (MEM) 阶段:

    • 根据 MemWr 信号决定是否写入内存。

    • 从内存 Memory 读取数据，写入 mem_out。

  5. 写回 (WB) 阶段:

    • 根据 MemToReg 信号选择写回的数据来源，可以是 ALU 的输出或内存的输出。

CPU设计

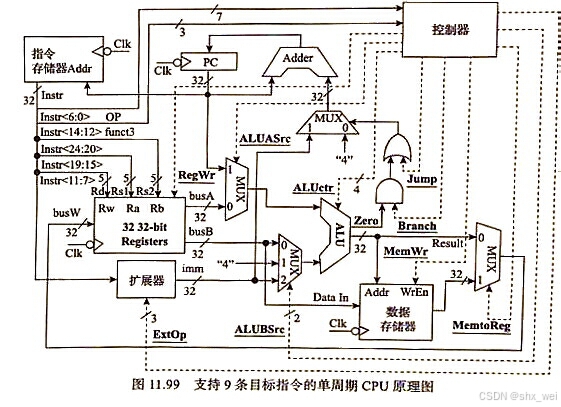

（一）电路图示例

（二）CPU 功能实现

  1. 指令提取（IF）阶段

    • 每个时钟周期，PC 递增（PC = PC + 4），指向下一条指令地址。

    • 从 P_Memory 中读取当前 PC 指向的指令，并将其存入 IR。

  2. 指令解码（ID）阶段

    • 从 IR 中解析出操作码（opcode）、功能码（funct3、funct7）以及寄存器地址（rs1、rs2、rd）。

    • 根据寄存器地址从 RegisterFile 中读取两个源操作数（reg_data1 和 reg_data2）。

    • 控制单元根据指令生成控制信号，如确定 ALU 操作类型（ALUctr）、是否使用立即数（ALUBSrc）、是否进行内存操作（MemWr、MemToReg）以及是否写回寄存器（RegWr）等。

  3. 执行（EX）阶段

    • ALU 根据控制信号 ALUctr 对输入数据进行运算，输入数据来源由多路选择器（MUX）根据 ALUASrc 和 ALUBSrc 选择，可以是寄存器值或立即数。

    • 对于条件跳转指令（beq），ALU 计算两个操作数是否相等（Zero 信号），如果相等且满足跳转条件（Branch 信号为真），则计算跳转地址（PC + ext_out），并更新 PC 的值。

  4. 访存（MEM）阶段

    • 根据 MemWr 信号判断是否进行内存写操作，如果为真，则将数据（reg_data2）写入内存（Memory）中指定地址（alu_out [6:0]）。

    • 从内存中读取数据，存入 mem_out，准备后续写回阶段使用。

  5. 写回（WB）阶段

    • 根据 MemToReg 信号选择写回的数据来源，如果为真，则将内存读取的数据（mem_out）写回寄存器堆；否则将 ALU 的运算结果（alu_out）写回寄存器堆。

（三）性能改进点

  1. 优化电路结构

    • 减少不必要的逻辑层次和延迟路径，例如优化多路选择器（MUX）的设计，减少信号传输的延迟。

    • 合理安排部件之间的连接，使数据传输更加高效，避免信号冲突和竞争。

  2. 采用流水线技术

    • 将 CPU 的指令执行过程分为多个阶段，如取指（IF）、译码（ID）、执行（EX）、访存（MEM）、写回（WB），每个阶段由专门的硬件电路处理，不同指令的不同阶段可以并行执行，提高 CPU 的吞吐量。

    • 在流水线设计中，需要解决数据相关、控制相关等问题，如采用数据前推、分支预测等技术，减少流水线的停顿，提高执行效率。

4.仿真结果

仿真代码test.v： 可以在仿真过程中观察到 PC、IR 和寄存器 X1 到 X8 的值，并且能够正常控制时钟和复位信号。

`timescale 1ns / 1ps
module test;
    reg CLK;
    reg reset;

    CPU demo(
        .clk(CLK),
        .reset(reset)
    );
     initial begin
        CLK = 0;//初始化
        reset = 1;
        #10 reset = 0;//复位
        #100 $stop;
    end
    always #5 CLK = ~CLK;// 生成时钟信号
    initial begin
        $monitor("At time %t, PC=%h,IR=%h,X1=%d,X2=%d,X3=%d,X4=%d,X5=%d,X6=%d,X7=%d,X8=%d", $time, demo.PC,demo.IR,demo.RF.registers[1],demo.RF.registers[2],demo.RF.registers[3],demo.RF.registers[4],demo.RF.registers[5],demo.RF.registers[6],demo.RF.registers[7],demo.RF.registers[8]);
    end
endmodule

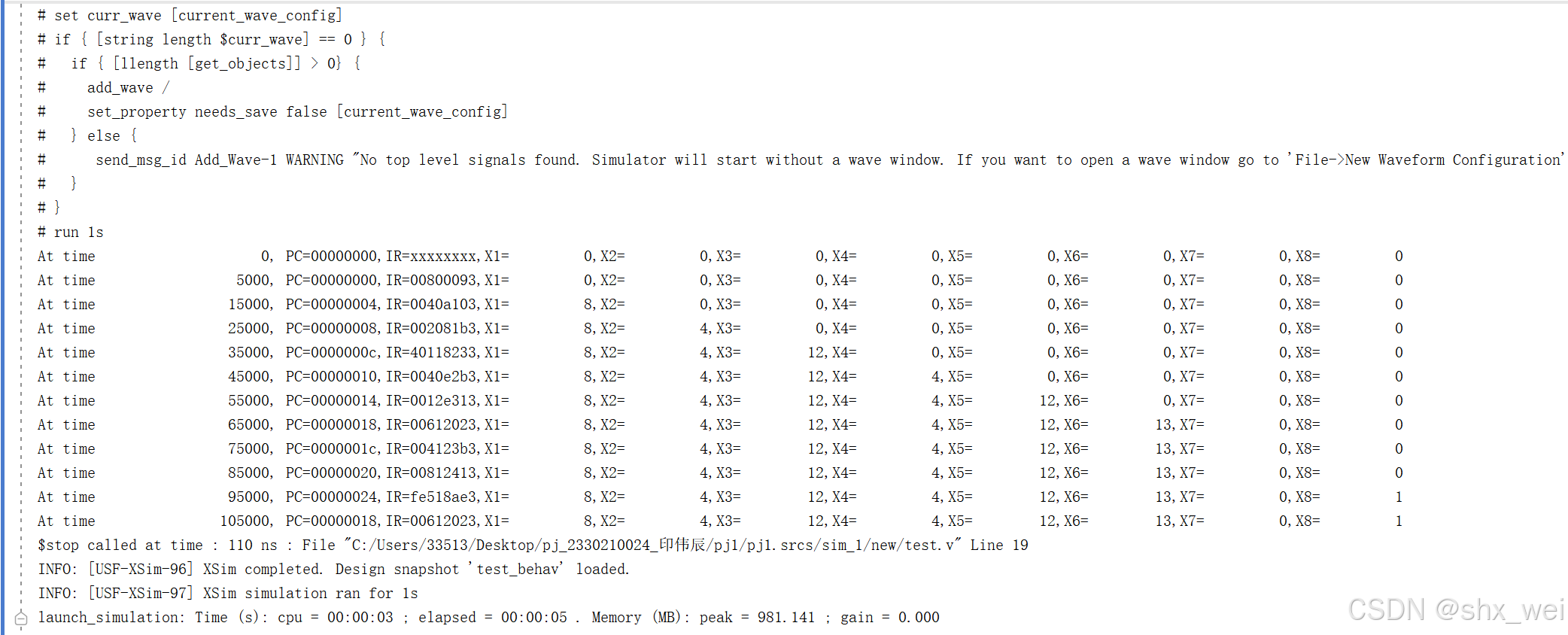

打印输出结果如下：

5.遇到问题及解决方法

  • 理解和准确实现CPU不同指令功能具有一定难度。例如，对于不同类型指令中立即数的处理方式（如 I 型指令中的符号扩展）以及各指令对寄存器和内存的操作细节需要深入理解。

    方法：仔细研读 RISC-V 指令集文档，结合实验提供的指令规范和示例，逐一对每条指令进行分析，明确其操作码、操作数的含义及功能实现方式。对于立即数处理，按照指令集规定编写代码实现符号扩展或零扩展等操作进行。

  • 如何合理连接寄存器、ALU、存储器等部件，以及设计控制器来生成正确的控制信号以协调各部件工作较难处理。

    方法：参考附录中提供的单周期 CPU 简介及相关电路原理图，理解各部件之间的数据流向和控制关系。根据指令功能需求，设计各部件之间的连接线路，并依据指令与控制信号的逻辑关系，不断优化和调试电路结构，确保各部件协同工作正确执行指令。

  • 在功能仿真过程中，可能会遇到仿真结果与预期不符的情况，如指令执行结果错误、数据存储或读取异常等，且难以快速定位问题所在。

    方法：仔细检查输出结果，分析程序执行流程，找出错误原因并进行修正。

6.实验感想

通过本次单周期 CPU 电路设计实验，我对硬件的底层实现有了更深入的理解。从最初对 RISC-V 指令集的迷茫，到逐步理解并实现各条指令功能，再到设计出完整的 CPU 电路，这个过程充满挑战但也收获颇丰。在实验过程中，我深刻体会到了理论与实践相结合的重要性，但真正动手设计电路时，才发现实际情况远比想象中复杂。这不仅需要扎实的理论基础，更需要具备解决实际问题的能力，如在遇到指令实现错误或电路设计问题时，通过不断调试和优化代码来解决问题，极大地锻炼了我的耐心和细心。此外，实验还让我认识到团队协作和资源利用的重要性。在遇到困难时，与同学讨论交流、参考相关资料以及借鉴附录中的示例，都为我提供了新的思路和方法。同时，实验报告的撰写过程也促使我对整个实验进行全面总结和深入思考，从对实验过程的描述到对 CPU 性能的分析，再到对实验中遇到问题的反思，这一系列的工作让我对计算机硬件设计有了更系统的认识。

总的来说，本次实验不仅提升了我的专业技能，还培养了我的创新思维。同时，我也意识到自己在硬件设计方面还有很多不足，如电路优化能力、对复杂硬件系统的理解能力等，未来还需要不断学习和实践来提高自己的能力水平。
