硬件开发|arm板部署离线瓦片地图

引言：技术使用qt的qml自带Map组件，没必要像网上那样用纯qt编写各种复杂的代码，直接部署一个自己的地图瓦片源，像调库一般，用几行代码就能简单的实现类似高德的离线地图效果，支持旋转、倾斜，缩放各种基本地图操作，本人的arm板为正点原子的stm32mp157，文件系统用的也是正点的出厂文件系统，同时十分推荐想学习mpu的朋友用正点的板子

1.准备瓦片地图

使用java编写的开源地图下载器下载瓦片地图，感谢大佬开源，链接如下

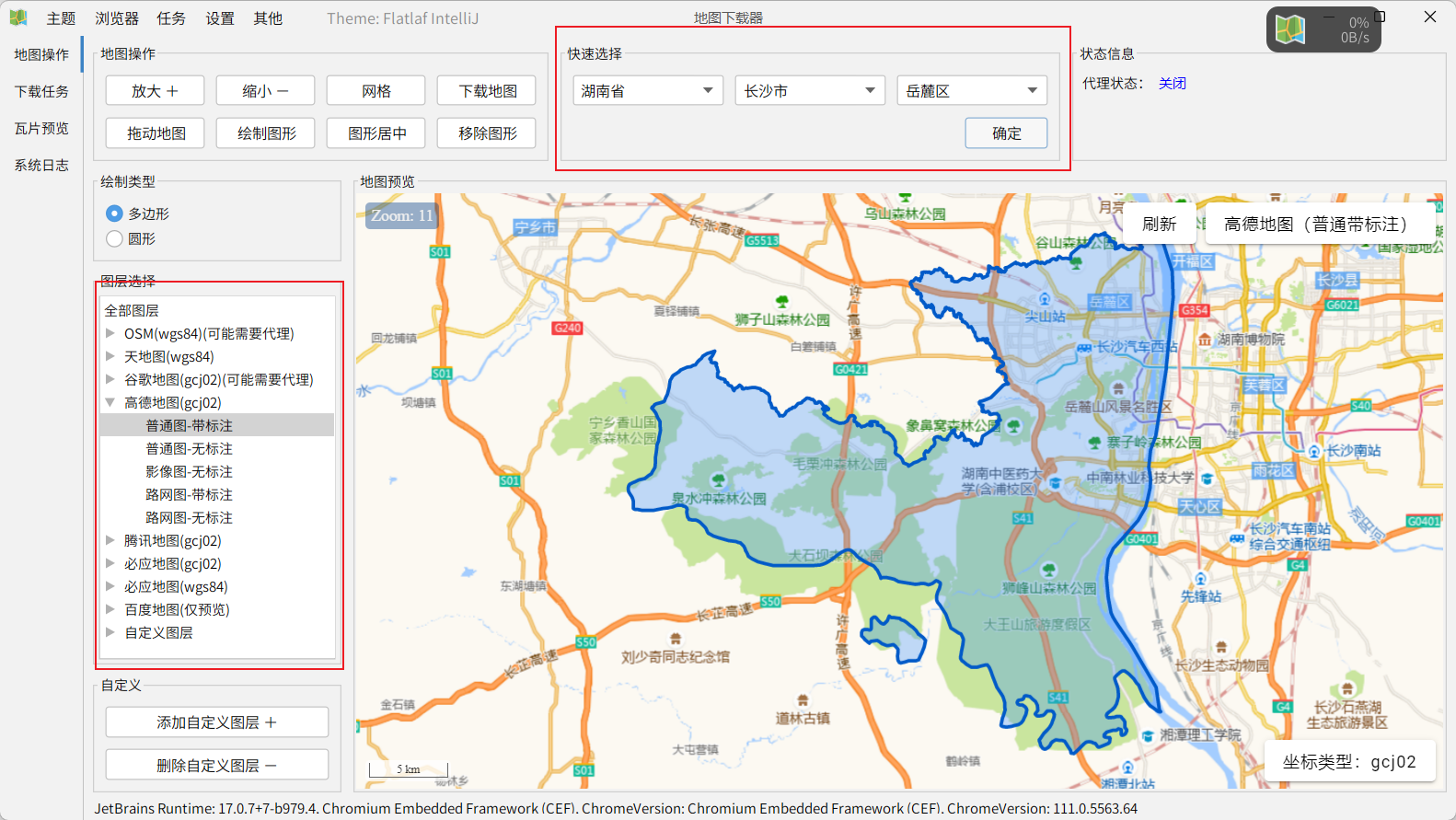

地图下载器: 使用Java开发的地图瓦片图下载工具，支持OpenStreetMap、天地图、谷歌地图、高德地图、腾讯地图、必应地图的XYZ瓦片图下载与合并。https://gitee.com/CrimsonHu/java_map_download#https://gitee.com/link?target=https%3A%2F%2Fpan.baidu.com%2Fs%2F1CA7sdH6zL4OjJxVydKwrWQ在软件中选择想要的图层和地图区域，地图区域也可以自己绘制图形选取

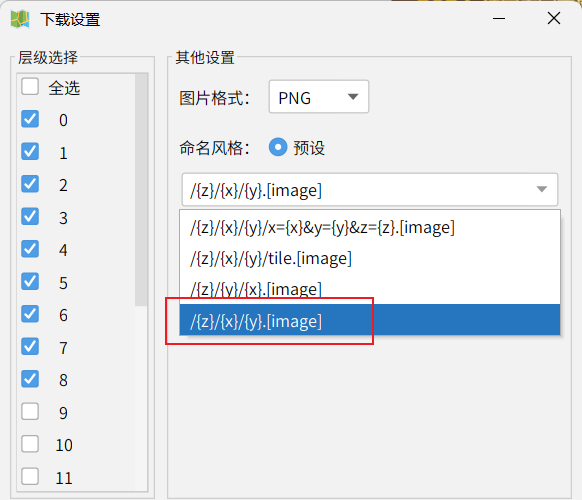

下载地图，注意选择/{z}/{x}/{y}.[image],因为qml的组件Map默认支持这种格式显示

得到地图瓦片后可以将其部署到arm板能访问到的nginx服务器或者apache服务器上（相关操作可自行搜索下nginx部署图片），以便qml的map组件可以通过此在线地址访问到地图瓦片，其有一个缓存机制，第一次访问到这些在线瓦片后可以保存这些瓦片到本地，第二次如果连接不到在线的地图源就会去加载本地的缓存地图，这样可以用来实现离线地图，还有一种方式就是在你的arm板上移植部署nginx服务器，直接访问本地的网址地图源也可以，正点的mp157默认帮忙移植好了nginx

如下就是我本地缓存的地图瓦片，也是从我的云服务器上获取到的地图瓦片自动加载到本地缓存了

2.编写qml代码

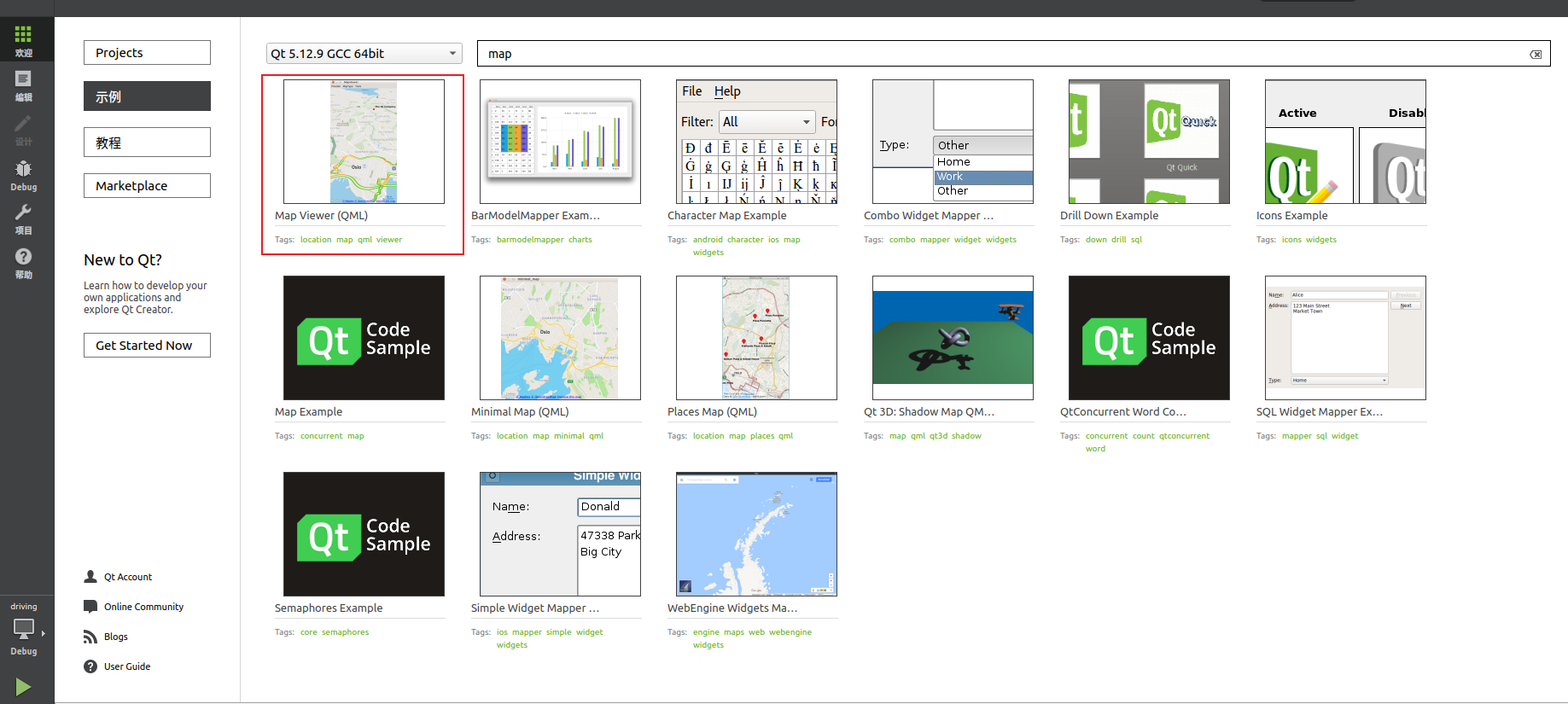

代码很简单，qt官方提供了一个基于qml的mapviewer的示例，大家可以看看如何实现的

qtlocation提供了相关显示和处理地图瓦片的组件Map，我们只需要修改下插件配置，qml的map默认是去在线的openstreetmap官方地图源获取瓦片，我们改为向我们自己的瓦片源获取瓦片即可，同时开启缓存，这样第一次加载完地图后，第二次就能实现离线地图的功能了，以下是我的代码


import QtQuick 2.0
import QtQuick.Window 2.0
import QtLocation 5.12
import QtPositioning 5.6


Window {
    width: Screen.desktopAvailableWidth
    height: Screen.desktopAvailableHeight
    visible: true

    // 地图插件配置
    Plugin {
        id: mapPlugin
        name: "osm"
        PluginParameter {
            name: "osm.mapping.custom.host"
            value: "http://你自己的地图瓦片源/"
        }
        PluginParameter {
            name: "osm.mapping.providersrepository.disabled"
            value: true
        }
        //设置地图瓦片的缓存目录
        PluginParameter {
            name: "osm.mapping.cache.directory"
            value: "/home/shanghai/tmp"
        }
    }

    // 地图组件
    Map {
        id: map
        width: Screen.desktopAvailableWidth
        height: Screen.desktopAvailableHeight
        activeMapType: supportedMapTypes[6]
        plugin: mapPlugin
        center: QtPositioning.coordinate(26.835462782119,110.36449842665)
        zoomLevel: 17 //在16-18之间

         // 用户交互时限制缩放级别
         onZoomLevelChanged: {
             map.zoomLevel = Math.max(16, Math.min(18, map.zoomLevel))
         }
    }
}

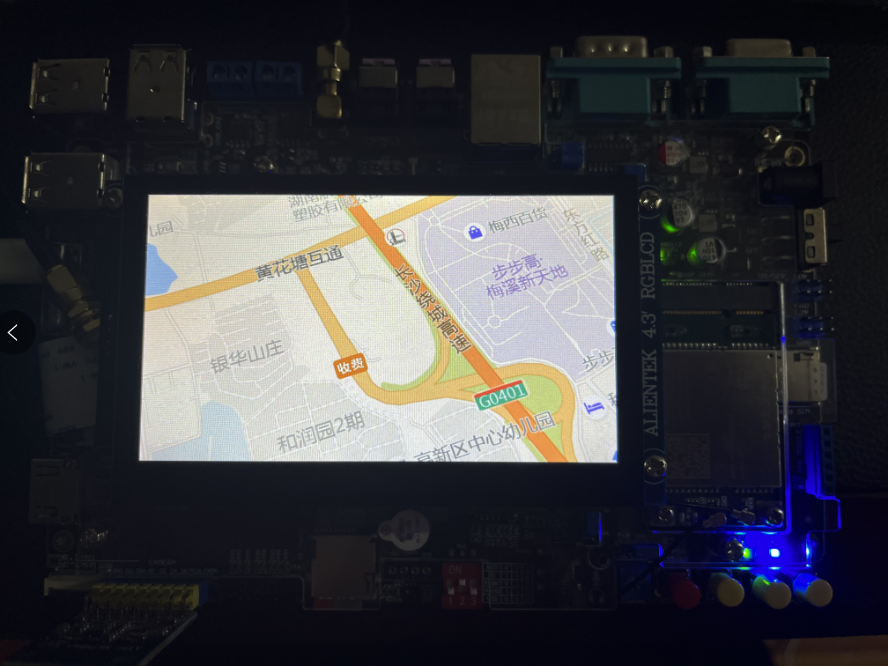

3.实现效果
