docker 是操作系统层的虚拟化，所以 docker 镜像的本质是在模拟操作系统。

联合文件系统（UnionFS）

联合文件系统（UnionFS） 是Docker镜像实现分层存储的核心技术，它通过将多个只读层（Image Layers）和一个可写层（Container Layer）叠加，形成一个虚拟的、统一的文件系统。

核心概念

分层存储：

• Docker镜像由多个只读层组成，每一层对应一个构建步骤（如RUN、COPY指令）。
• 这些层通过UnionFS叠加在一起，形成一个逻辑上的完整文件系统。

只读层与可写层：

• 只读层：镜像的每一层都是只读的，确保了镜像的一致性和不可变性。
• 可写层：当容器启动时，Docker会在镜像的只读层之上添加一个可写的容器层，用于记录容器的文件修改。

共享与复用：

• 多个容器可以共享同一个镜像的只读层，节省存储空间。
• 不同容器之间的可写层相互隔离，互不影响。

工作原理

文件系统的叠加：

• UnionFS将多个只读层和一个可写层按照顺序叠加，形成一个统一的视图。
• 当访问文件时，UnionFS会从顶层开始查找，直到找到目标文件为止。

写时复制（Copy-on-Write, CoW）：
-== 如果容器需要修改只读层中的文件，UnionFS会先在可写层中创建一个该文件的副本，然后对副本进行修改==。

• 这种机制避免了直接修改只读层，确保了镜像的不可变性。

透明性：

• 对于用户来说，UnionFS提供的文件系统视图是透明的，用户无需关心文件的实际存储位置。

实现方式

常见实现：

• AUFS：早期Docker使用的UnionFS实现，但已逐渐被其他实现取代。
• OverlayFS：现代Linux内核中广泛使用的UnionFS实现，性能更优。
• Btrfs、ZFS：其他支持UnionFS的文件系统，但使用较少。

OverlayFS的分层结构：

• LowerDir：镜像的只读层，由多个目录组成。
• UpperDir：容器的可写层。
• WorkDir：用于存储OverlayFS的临时数据。
• MergedDir：最终呈现给容器的统一文件系统视图。

在Docker中的应用场景

镜像构建：

• Docker通过UnionFS将多个构建步骤的层叠加，形成一个完整的镜像。
• 每个层都可以被其他镜像共享，减少了存储空间的占用。

容器运行：

• 容器启动时，Docker会在镜像的只读层之上添加一个可写层，用于记录容器的文件修改。
• 这种设计使得容器可以快速启动，并且多个容器可以共享同一个镜像。

镜像分发：
由于镜像的层是共享的，Docker在分发镜像时只需要传输新增的层，大大减少了网络带宽的占用。

UnionFS的优势

存储效率：

• 通过共享层，减少了存储空间的占用。
• 写时复制机制避免了重复的数据复制。

性能优化：

• OverlayFS等现代UnionFS实现具有较高的性能，能够满足容器化应用的需求。

灵活性：

• 支持动态添加和删除层，方便镜像的管理和更新。

Docker分层存储机制

Docker分层存储机制是Docker镜像构建与运行的核心技术，通过将镜像和容器的数据存储在多个独立的层中，实现了高效、灵活的镜像管理和容器运行。

基本概念

镜像层（Image Layer）

• Docker镜像由多个只读层组成，每一层对应一个构建步骤（如RUN、COPY、ADD指令）。
• 这些层通过 联合文件系统（UnionFS） 技术叠加，形成一个逻辑上的完整文件系统。
• 每个层只存储与前一层相比的增量变化，避免重复数据存储。

容器层（Container Layer）

• 当容器启动时，Docker会在镜像的只读层之上添加一个可写的容器层。
• 容器运行时的所有修改（如文件创建、修改、删除）都记录在容器层中，不会影响镜像层。

工作原理

镜像构建

• 构建镜像时，每执行一条Dockerfile指令，都会生成一个新的镜像层。
• 例如，执行RUN apt-get update && apt-get install -y nginx会在基础镜像层之上新增一层，记录安装的Nginx软件包。

容器运行

• 容器启动时，Docker会将镜像的只读层与容器层联合挂载，形成一个可读写的文件系统视图。
• 容器层是临时的，当容器停止或删除时，容器层的修改会丢失（除非通过卷或绑定挂载持久化数据）。

写时复制（Copy-on-Write, CoW）

• 当容器需要修改只读层中的文件时，Docker会将该文件复制到容器层，然后在容器层中进行修改。
• 这种机制保证了镜像层的不可变性，同时提高了容器启动速度。

分层存储的优势

镜像复用与共享

• 多个容器可以共享同一个镜像的只读层，减少存储空间占用。
• 例如，多个基于同一基础镜像构建的应用镜像可以共享基础镜像层。

高效构建与部署

• 镜像构建时，Docker会利用缓存机制。如果某一层的内容没有变化，Docker会直接使用缓存的层，而不需要重新构建。
• 镜像的分层存储使得镜像的传输和存储更加高效。

版本控制与回滚

• 每一层的变化都可以被追踪，开发者可以轻松地回滚到之前的版本，或者在不同版本之间切换。
  快速启动
• 由于容器启动时只需添加一个轻量级的可写层，而不是重新创建整个文件系统，因此容器启动速度非常快。

实现细节

层标识符（Layer ID）

• 每个镜像层都有一个唯一的标识符，用于在不同的镜像之间共享。

存储驱动（Storage Driver）

• Docker支持多种存储驱动，如AUFS、OverlayFS、Device Mapper等，这些驱动都实现了分层存储的机制。
  例如，OverlayFS是现代Linux系统中广泛使用的存储驱动，性能更优。

层的内容

• 每一层包含了文件系统的变化，例如添加、删除或修改的文件。这些变化以增量方式存储，只有发生变化的部分会被存储。

镜像分层存储实战

先拉取镜像

docker pull nginx:1.21.1

• 1

通过 docker image history 查看如下

root@VM-8-12-ubuntu:/data/ahri# docker history nginx:1.21.1
IMAGE          CREATED       CREATED BY                                      SIZE      COMMENT
822b7ec2aaf2   3 years ago   /bin/sh -c #(nop)  CMD ["nginx" "-g" "daemon…   0B
<missing>      3 years ago   /bin/sh -c #(nop)  STOPSIGNAL SIGQUIT           0B
<missing>      3 years ago   /bin/sh -c #(nop)  EXPOSE 80                    0B
<missing>      3 years ago   /bin/sh -c #(nop)  ENTRYPOINT ["/docker-entr…   0B
<missing>      3 years ago   /bin/sh -c #(nop) COPY file:09a214a3e07c919a…   4.61kB
<missing>      3 years ago   /bin/sh -c #(nop) COPY file:0fd5fca330dcd6a7…   1.04kB
<missing>      3 years ago   /bin/sh -c #(nop) COPY file:0b866ff3fc1ef5b0…   1.96kB
<missing>      3 years ago   /bin/sh -c #(nop) COPY file:65504f71f5855ca0…   1.2kB
<missing>      3 years ago   /bin/sh -c set -x     && addgroup --system -…   63.9MB
<missing>      3 years ago   /bin/sh -c #(nop)  ENV PKG_RELEASE=1~buster     0B
<missing>      3 years ago   /bin/sh -c #(nop)  ENV NJS_VERSION=0.6.1        0B
<missing>      3 years ago   /bin/sh -c #(nop)  ENV NGINX_VERSION=1.21.1     0B
<missing>      3 years ago   /bin/sh -c #(nop)  LABEL maintainer=NGINX Do…   0B
<missing>      3 years ago   /bin/sh -c #(nop)  CMD ["bash"]                 0B
<missing>      3 years ago   /bin/sh -c #(nop) ADD file:4ff85d9f6aa246746…   69.3MB

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17

可以看到 dockerfile 和做出来的镜像是对应的，而且不是每一层都占用空间的。

我们再通过inspect命令查看该镜像的存储位置。

root@VM-8-12-ubuntu:/data/ahri# docker image inspect nginx:1.21.1
[
    {
        "GraphDriver": {
            "Data": {
                "LowerDir": "/data/var/lib/docker/overlay2/ec2f5f43a9a6f4e7063fb6ef633103b1bca417f34488a4a48736758f9eb6019f/diff:/data/var/lib/docker/overlay2/e368569b4eb5117dabbb84864913883ecf8f50130097619ce128a7bcdf141092/diff:/data/var/lib/docker/overlay2/4d5612682090b9800340353f0550207d69d15ecf7135353cf09a8c8db252afb1/diff:/data/var/lib/docker/overlay2/0b85066e21c3238a8d0214b82399b41b6fedfbebe48ba8a88ab45d0947089685/diff:/data/var/lib/docker/overlay2/8bdfae00fada474094f86a6fc004d5a2e53d660509fcb3ec987d204b2df5eb20/diff",
                "MergedDir": "/data/var/lib/docker/overlay2/b35408cd1036fd7aa5d4fb5220f06fe9a56606fb2ad1316a8beca766c886e692/merged",
                "UpperDir": "/data/var/lib/docker/overlay2/b35408cd1036fd7aa5d4fb5220f06fe9a56606fb2ad1316a8beca766c886e692/diff",
                "WorkDir": "/data/var/lib/docker/overlay2/b35408cd1036fd7aa5d4fb5220f06fe9a56606fb2ad1316a8beca766c886e692/work"
            },
            "Name": "overlay2"
        },
        "RootFS": {
            "Type": "layers",
            "Layers": [
                "sha256:d000633a56813933cb0ac5ee3246cf7a4c0205db6290018a169d7cb096581046",
                "sha256:63b5f2c0d071d1ac41fe869b0f2321c3adec53d8d51b4a03017d865c38dd41f8",
                "sha256:875b5b50454b905c1046c99ab65e403bf27400bf9c96c157332cda2538698dc2",
                "sha256:ed94af62a494fbea70c27afcedea4c303817196b50e8dd98b5be88cd514aab01",
                "sha256:8e58314e4a4fbd97b70bed2b4c5f4b2911ff7f3e3ee310be89fab1120768d533",
                "sha256:d47e4d19ddecb22dc95d641e9c29192a2d13e8506bc60d1c8f6452685ed63634"
            ]
        },
        "Metadata": {
            "LastTagTime": "0001-01-01T00:00:00Z"
        }
    }
]

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29

可以看到 GraphDriver 也就是我们的存储驱动，是 overlay2 的存储驱动;
nginx 的 overlay2 的四个目录也都显示出来了，我们知道 docker 的默认目录是/var/lib/docker，之所以在/data/var/lib/docker 下面是因为我们规划了磁盘，调整了默认的存储目录。

可以看到 lowerdir，upperdir，都位于/data/var/lib/docker/overlay2 下面，因为我们调整过默认存储位置所以对比默认的/var/lib/docker 多了/data;我们进入到

cd /data/var/lib/docker/overlay

• 1

该目录下，查找我们的nginx,看下文件的怎么存储的

root@VM-8-12-ubuntu:/data/var/lib/docker/overlay2# tree -P nginx -f |grep "/sbin/nginx"
│   │   │   │   └── ./0b85066e21c3238a8d0214b82399b41b6fedfbebe48ba8a88ab45d0947089685/diff/usr/sbin/nginx
│   │   │   │   └── ./db3ef3edafc0f2fe808eb68b6f53aec88b9c2e6fd525bb7e7cf9bbfec464992b/diff/usr/sbin/nginx
│   │   │   │   └── ./e43ea820aaac10fe0afac4afac18f8fa929ae618868ae467f59f3be0348ce09c/diff/usr/sbin/nginx
│   │           │       └── ./eb2gtnp096i7l1cddihp05s0m/diff/usr/local/nginx/sbin/nginx
│   │   │   │   └── ./ee39d178f8d876a5f2a725528e6de013ffca56e8214eb8e01287ec62d5b90d04/diff/usr/sbin/nginx
│   │           │       └── ./fejtx6ef605fty3ldwkg4m1q6/diff/usr/local/nginx/sbin/nginx
│   │           │       └── ./lkq1gz8jjbyoal36hm586np6k/diff/usr/local/nginx/sbin/nginx

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9

-P nginx 选项表示只显示匹配模式nginx的文件或目录名。
从当前目录开始，递归地列出所有匹配 nginx 的文件或目录（通过 tree -P nginx -f）。
然后，通过 grep 进一步过滤，只显示路径中包含 /sbin/nginx 的行。

搜索后可以看到我们找到了多个nginx 文件，因为我们本地有多个 nginx 镜像所以搜到了多个 nginx 文件，通过
lowerdir 的值我们可以确定有一个是和我们 nginx:1.12.1 的匹配上的

同样的方式我们通过 Dockerfile 发现，nginx 还存储了个 docker-entrypoint.sh，我们搜索这个文件，我们发现这个文件也被放到了 diff 目录下面，和我们的 lowerdir 中
一个 layer 是对应的。

root@VM-8-12-ubuntu:/data/var/lib/docker/overlay2# tree -P "docker-entrypoint.sh" -f | grep "docker-entrypoint.sh"
│   │               └── ./2b130b497b862c6acff53f31ebdbc5ecf772345c2b9ce4326f620bcef741507d/diff/usr/local/bin/docker-entrypoint.sh
│   │   └── ./4d5612682090b9800340353f0550207d69d15ecf7135353cf09a8c8db252afb1/diff/docker-entrypoint.sh
│   │   └── ./5b1bddba0c572552b60b6b6652bc91a87ac06b9211ba5624dff834375755cf9e/diff/docker-entrypoint.sh
│   │               └── ./64bc799bb08a0ad3430763f0e542b335290e94672e745aa94a852e4304ef4e3f/diff/usr/local/bin/docker-entrypoint.sh
│   │               └── ./78ba0a0382912a6afddfae1e6284cf44613f06053d091450ae5b81843cf8fd29/diff/usr/local/bin/docker-entrypoint.sh
│   │   └── ./895480d1f77b5a0db270020acb3884a3e6c7060e8b0aa549f2cf6010bfb00218/diff/docker-entrypoint.sh
│   │               └── ./a0040d7c6e1a802554a81abc3647e12a173e718387b65c8818fff523da1bb543/diff/usr/local/bin/docker-entrypoint.sh
│   │   └── ./a015c0762e6d24830c7631bec8e3c7959860090f0ea78b8a1dd2a3b5e2d5fe7f/diff/docker-entrypoint.sh
│   │               └── ./abd0373582a3c3c4cd39e9148cfb2d40eb7d61f74fb677a03eadfb9f8e231b41/diff/usr/local/bin/docker-entrypoint.sh
│   │               └── ./b8969b128b086fc04ce55d73892dedc65421ff3da8753ceab61fe958220eeb3c/diff/usr/local/bin/docker-entrypoint.sh
│   │               └── ./faa473d46c0b34676cec3c287b3ce9350b40657fa5f5df14840e086021fa2b8e/diff/usr/local/bin/docker-entrypoint.sh

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13

接下来我们进入 diff 的上一级目录查看

root@VM-8-12-ubuntu:/data/var/lib/docker/overlay2# cd 4d5612682090b9800340353f0550207d69d15ecf7135353cf09a8c8db252afb1
root@VM-8-12-ubuntu:/data/var/lib/docker/overlay2/4d5612682090b9800340353f0550207d69d15ecf7135353cf09a8c8db252afb1# ls
committed  diff  link  lower  work

• 1
• 2
• 3
• 4

可以看到 link 文件，里面是每一个 diff 目录的短名称，或者说软链接

root@VM-8-12-ubuntu:/data/var/lib/docker/overlay2/4d5612682090b9800340353f0550207d69d15ecf7135353cf09a8c8db252afb1# cat ./link
J6U3CHDJ5RRYP6ONH2VJLP34P2root@VM-8-12-ubuntu:/data/var/lib/docker/overlay2/4d5612682090b9800340353f0550207d69d15ecf7135353cf09a8c8db252afb1#

• 1
• 2
• 3

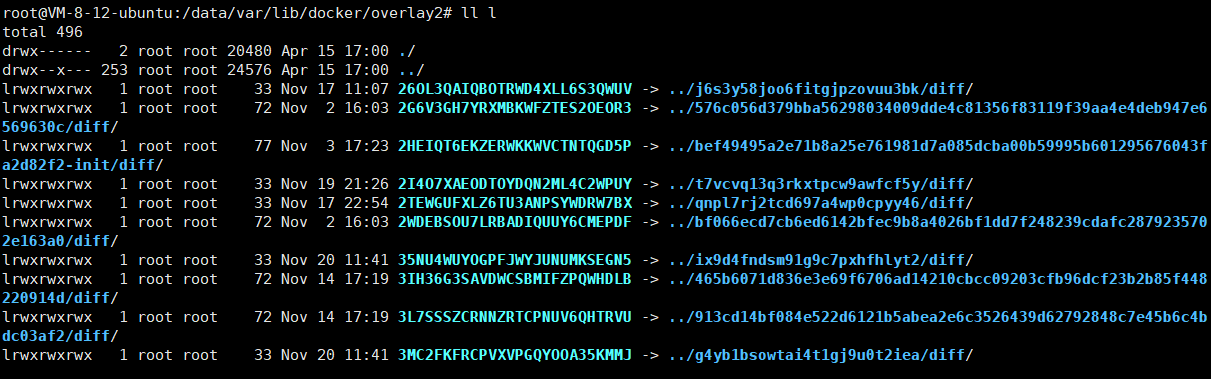

通过遍历 l 目录我们会发现，整个 docker 的镜像的 diff 目录都被做了对应的软链接，或者说起了个短名称。

每一个 diff 是一个层级的内容，层级的关系是存放到了 lower 文件中，里面存放着父级的层级。

root@VM-8-12-ubuntu:/data/var/lib/docker/overlay2# cd 4d5612682090b9800340353f0550207d69d15ecf7135353cf09a8c8db252afb1
root@VM-8-12-ubuntu:/data/var/lib/docker/overlay2/4d5612682090b9800340353f0550207d69d15ecf7135353cf09a8c8db252afb1# cat lower
l/HUIS7U7MEMOI47VSVORK45VAB4:l/BDTHLGWDJQYNWQQP4AH2NAT3BEroot@VM-8-12-ubuntu:/data/var/lib/docker/overlay2/4d5612682090b9800340353f0550207d69d15ecf7135353cf09a8c8db252afb1#

• 1
• 2
• 3
• 4

最后我们查看下 mergeddir，发现 merged dir 是不存在的，当我们启动为容器的时候才是有有效的。

root@VM-8-12-ubuntu:/data/var/lib/docker/overlay2# ll b35408cd1036fd7aa5d4fb5220f06fe9a56606fb2ad1316a8beca766c886e692/merged
ls: cannot access 'b35408cd1036fd7aa5d4fb5220f06fe9a56606fb2ad1316a8beca766c886e692/merged': No such file or directory
root@VM-8-12-ubuntu:/data/var/lib/docker/overlay2# docker run -d --name mylayer nginx:1.21.1
f1a5126c83a4a010a115b3afb340618302e68834ba95b7e6b3afe4c60e3432ea
root@VM-8-12-ubuntu:/data/var/lib/docker/overlay2# docker inspect mylayer
[
    {
        "Id": "f1a5126c83a4a010a115b3afb340618302e68834ba95b7e6b3afe4c60e3432ea",
        "Created": "2025-04-15T12:33:55.683157888Z",
        "Path": "/docker-entrypoint.sh",
        "Args": [
            "nginx",
            "-g",
            "daemon off;"
        ],
        "State": {
            "Status": "running",
            "Running": true,
            "Paused": false,
            "Restarting": false,
            "OOMKilled": false,
            "Dead": false,
            "Pid": 3747944,
            "ExitCode": 0,
            "Error": "",
            "StartedAt": "2025-04-15T12:33:56.829866983Z",
            "FinishedAt": "0001-01-01T00:00:00Z"
        },
        "Image": "sha256:822b7ec2aaf2122b8f80f9c7f45ca62ea3379bf33af4e042b67aafbf6eac1941",
        "ResolvConfPath": "/data/var/lib/docker/containers/f1a5126c83a4a010a115b3afb340618302e68834ba95b7e6b3afe4c60e3432ea/resolv.conf",
        "HostnamePath": "/data/var/lib/docker/containers/f1a5126c83a4a010a115b3afb340618302e68834ba95b7e6b3afe4c60e3432ea/hostname",
        "HostsPath": "/data/var/lib/docker/containers/f1a5126c83a4a010a115b3afb340618302e68834ba95b7e6b3afe4c60e3432ea/hosts",
        "LogPath": "/data/var/lib/docker/containers/f1a5126c83a4a010a115b3afb340618302e68834ba95b7e6b3afe4c60e3432ea/f1a5126c83a4a010a115b3afb340618302e68834ba95b7e6b3afe4c60e3432ea-json.log",
        "Name": "/mylayer",
        "RestartCount": 0,
        "Driver": "overlay2",
        "Platform": "linux",
        "MountLabel": "",
        "ProcessLabel": "",
        "AppArmorProfile": "docker-default",
        "ExecIDs": null,
        "HostConfig": {
            "Binds": null,
            "ContainerIDFile": "",
            "LogConfig": {
                "Type": "json-file",
                "Config": {}
            },
            "NetworkMode": "bridge",
            "PortBindings": {},
            "RestartPolicy": {
                "Name": "no",
                "MaximumRetryCount": 0
            },
            "AutoRemove": false,
            "VolumeDriver": "",
            "VolumesFrom": null,
            "ConsoleSize": [
                22,
                134
            ],
            "CapAdd": null,
            "CapDrop": null,
            "CgroupnsMode": "host",
            "Dns": [],
            "DnsOptions": [],
            "DnsSearch": [],
            "ExtraHosts": null,
            "GroupAdd": null,
            "IpcMode": "private",
            "Cgroup": "",
            "Links": null,
            "OomScoreAdj": 0,
            "PidMode": "",
            "Privileged": false,
            "PublishAllPorts": false,
            "ReadonlyRootfs": false,
            "SecurityOpt": null,
            "UTSMode": "",
            "UsernsMode": "",
            "ShmSize": 67108864,
            "Runtime": "runc",
            "Isolation": "",
            "CpuShares": 0,
            "Memory": 0,
            "NanoCpus": 0,
            "CgroupParent": "",
            "BlkioWeight": 0,
            "BlkioWeightDevice": [],
            "BlkioDeviceReadBps": [],
            "BlkioDeviceWriteBps": [],
            "BlkioDeviceReadIOps": [],
            "BlkioDeviceWriteIOps": [],
            "CpuPeriod": 0,
            "CpuQuota": 0,
            "CpuRealtimePeriod": 0,
            "CpuRealtimeRuntime": 0,
            "CpusetCpus": "",
            "CpusetMems": "",
            "Devices": [],
            "DeviceCgroupRules": null,
            "DeviceRequests": null,
            "MemoryReservation": 0,
            "MemorySwap": 0,
            "MemorySwappiness": null,
            "OomKillDisable": false,
            "PidsLimit": null,
            "Ulimits": [],
            "CpuCount": 0,
            "CpuPercent": 0,
            "IOMaximumIOps": 0,
            "IOMaximumBandwidth": 0,
            "MaskedPaths": [
                "/proc/asound",
                "/proc/acpi",
                "/proc/kcore",
                "/proc/keys",
                "/proc/latency_stats",
                "/proc/timer_list",
                "/proc/timer_stats",
                "/proc/sched_debug",
                "/proc/scsi",
                "/sys/firmware",
                "/sys/devices/virtual/powercap"
            ],
            "ReadonlyPaths": [
                "/proc/bus",
                "/proc/fs",
                "/proc/irq",
                "/proc/sys",
                "/proc/sysrq-trigger"
            ]
        },
        "GraphDriver": {
            "Data": {
                "LowerDir": "/data/var/lib/docker/overlay2/3dfbd9c0692bc89a1d337ab0638741bd740ffa9b3aadf73f67d159eeb3fec6ae-init/diff:/data/var/lib/docker/overlay2/b35408cd1036fd7aa5d4fb5220f06fe9a56606fb2ad1316a8beca766c886e692/diff:/data/var/lib/docker/overlay2/ec2f5f43a9a6f4e7063fb6ef633103b1bca417f34488a4a48736758f9eb6019f/diff:/data/var/lib/docker/overlay2/e368569b4eb5117dabbb84864913883ecf8f50130097619ce128a7bcdf141092/diff:/data/var/lib/docker/overlay2/4d5612682090b9800340353f0550207d69d15ecf7135353cf09a8c8db252afb1/diff:/data/var/lib/docker/overlay2/0b85066e21c3238a8d0214b82399b41b6fedfbebe48ba8a88ab45d0947089685/diff:/data/var/lib/docker/overlay2/8bdfae00fada474094f86a6fc004d5a2e53d660509fcb3ec987d204b2df5eb20/diff",
                "MergedDir": "/data/var/lib/docker/overlay2/3dfbd9c0692bc89a1d337ab0638741bd740ffa9b3aadf73f67d159eeb3fec6ae/merged",
                "UpperDir": "/data/var/lib/docker/overlay2/3dfbd9c0692bc89a1d337ab0638741bd740ffa9b3aadf73f67d159eeb3fec6ae/diff",
                "WorkDir": "/data/var/lib/docker/overlay2/3dfbd9c0692bc89a1d337ab0638741bd740ffa9b3aadf73f67d159eeb3fec6ae/work"
            },
            "Name": "overlay2"
        },
        "Mounts": [],
        "Config": {
            "Hostname": "f1a5126c83a4",
            "Domainname": "",
            "User": "",
            "AttachStdin": false,
            "AttachStdout": false,
            "AttachStderr": false,
            "ExposedPorts": {
                "80/tcp": {}
            },
            "Tty": false,
            "OpenStdin": false,
            "StdinOnce": false,
            "Env": [
                "PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin",
                "NGINX_VERSION=1.21.1",
                "NJS_VERSION=0.6.1",
                "PKG_RELEASE=1~buster"
            ],
            "Cmd": [
                "nginx",
                "-g",
                "daemon off;"
            ],
            "Image": "nginx:1.21.1",
            "Volumes": null,
            "WorkingDir": "",
            "Entrypoint": [
                "/docker-entrypoint.sh"
            ],
            "OnBuild": null,
            "Labels": {
                "maintainer": "NGINX Docker Maintainers "
            },
            "StopSignal": "SIGQUIT"
        },
        "NetworkSettings": {
            "Bridge": "",
            "SandboxID": "f2228ea45a64eb766b13fa2e23f85d61598da6ea4bd986e06f10717f69f19a08",
            "SandboxKey": "/var/run/docker/netns/f2228ea45a64",
            "Ports": {
                "80/tcp": null
            },
            "HairpinMode": false,
            "LinkLocalIPv6Address": "",
            "LinkLocalIPv6PrefixLen": 0,
            "SecondaryIPAddresses": null,
            "SecondaryIPv6Addresses": null,
            "EndpointID": "09f0d767349c97d93bcf7c4b4eeecea2df7f68e92de6f92f6e3580618667b82a",
            "Gateway": "172.17.0.1",
            "GlobalIPv6Address": "",
            "GlobalIPv6PrefixLen": 0,
            "IPAddress": "172.17.0.2",
            "IPPrefixLen": 16,
            "IPv6Gateway": "",
            "MacAddress": "02:42:ac:11:00:02",
            "Networks": {
                "bridge": {
                    "IPAMConfig": null,
                    "Links": null,
                    "Aliases": null,
                    "MacAddress": "02:42:ac:11:00:02",
                    "DriverOpts": null,
                    "NetworkID": "4fa1564bc0380eab5968a99151790435aff1c91960ca086c48a9ad2a267382f3",
                    "EndpointID": "09f0d767349c97d93bcf7c4b4eeecea2df7f68e92de6f92f6e3580618667b82a",
                    "Gateway": "172.17.0.1",
                    "IPAddress": "172.17.0.2",
                    "IPPrefixLen": 16,
                    "IPv6Gateway": "",
                    "GlobalIPv6Address": "",
                    "GlobalIPv6PrefixLen": 0,
                    "DNSNames": null
                }
            }
        }
    }
]

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34
• 35
• 36
• 37
• 38
• 39
• 40
• 41
• 42
• 43
• 44
• 45
• 46
• 47
• 48
• 49
• 50
• 51
• 52
• 53
• 54
• 55
• 56
• 57
• 58
• 59
• 60
• 61
• 62
• 63
• 64
• 65
• 66
• 67
• 68
• 69
• 70
• 71
• 72
• 73
• 74
• 75
• 76
• 77
• 78
• 79
• 80
• 81
• 82
• 83
• 84
• 85
• 86
• 87
• 88
• 89
• 90
• 91
• 92
• 93
• 94
• 95
• 96
• 97
• 98
• 99
• 100
• 101
• 102
• 103
• 104
• 105
• 106
• 107
• 108
• 109
• 110
• 111
• 112
• 113
• 114
• 115
• 116
• 117
• 118
• 119
• 120
• 121
• 122
• 123
• 124
• 125
• 126
• 127
• 128
• 129
• 130
• 131
• 132
• 133
• 134
• 135
• 136
• 137
• 138
• 139
• 140
• 141
• 142
• 143
• 144
• 145
• 146
• 147
• 148
• 149
• 150
• 151
• 152
• 153
• 154
• 155
• 156
• 157
• 158
• 159
• 160
• 161
• 162
• 163
• 164
• 165
• 166
• 167
• 168
• 169
• 170
• 171
• 172
• 173
• 174
• 175
• 176
• 177
• 178
• 179
• 180
• 181
• 182
• 183
• 184
• 185
• 186
• 187
• 188
• 189
• 190
• 191
• 192
• 193
• 194
• 195
• 196
• 197
• 198
• 199
• 200
• 201
• 202
• 203
• 204
• 205
• 206
• 207
• 208
• 209
• 210
• 211
• 212
• 213
• 214
• 215
• 216
• 217
• 218
• 219
• 220

我们通过镜像实际存储位置可以看到镜像在存储的时候，通过分层来实现，并通过link 和 lower 完成层与层之间链接关系配置，diff 存放了我们的内容，并且没有什么加密。

overlay 文件系统工作实战

我们首先创建一个目录用来挂载我们的文件系统

mkdir -p /data/myworkdir/fs

• 1

创建文件系统的工作目录

root@VM-8-12-ubuntu:/data# cd /data/myworkdir/fs
root@VM-8-12-ubuntu:/data/myworkdir/fs# ls
root@VM-8-12-ubuntu:/data/myworkdir/fs# mkdir upper lower merged work

• 1
• 2
• 3
• 4

准备一些文件

root@VM-8-12-ubuntu:/data/myworkdir/fs# echo "in lower" > lower/in_lower.txt
root@VM-8-12-ubuntu:/data/myworkdir/fs# echo "in upper" > upper/in_upper.txt
root@VM-8-12-ubuntu:/data/myworkdir/fs# echo "In both. from lower" > lower/in_both.txt
root@VM-8-12-ubuntu:/data/myworkdir/fs# echo "In both. from upper" > upper/in_both.txt

• 1
• 2
• 3
• 4
• 5

挂载 overlay 目录

mount -t overlay overlay -o lowerdir=./lower,upperdir=./upper,workdir=./work ./merged

• 1

通过 df -h 可以看到我们完成了挂载

root@VM-8-12-ubuntu:/data/myworkdir/fs# df -h
Filesystem      Size  Used Avail Use% Mounted on
udev            937M     0  937M   0% /dev
tmpfs           198M  836K  197M   1% /run
/dev/vda2        50G   29G   19G  61% /
tmpfs           986M   24K  986M   1% /dev/shm
tmpfs           5.0M     0  5.0M   0% /run/lock
tmpfs           986M     0  986M   0% /sys/fs/cgroup
tmpfs           198M     0  198M   0% /run/user/1000
overlay          50G   29G   19G  61% /data/var/lib/docker/overlay2/3dfbd9c0692bc89a1d337ab0638741bd740ffa9b3aadf73f67d159eeb3fec6ae/merged
overlay          50G   29G   19G  61% /data/myworkdir/fs/merged

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12

此时看下目录结构，然后发现 merged 目录自动生成了 3 个文件，可以看到both,lower,upper 都在。merged 目录其实就是用户看到的目录，用户的实际文件操作在这里进行。

root@VM-8-12-ubuntu:/data/myworkdir/fs# tree -a
.
├── lower
│   ├── in_both.txt
│   └── in_lower.txt
├── merged
│   ├── in_both.txt
│   ├── in_lower.txt
│   └── in_upper.txt
├── upper
│   ├── in_both.txt
│   └── in_upper.txt
└── work
    └── work

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16

merged 目录下编辑一下in_lower.txt，upper 目录下就会马上出现一个 in_lower.txt，而且内容就是编辑后的。而 lower 目录下的 in_lower.txt 内容不变

root@VM-8-12-ubuntu:/data/myworkdir/fs/merged# vi in_lower.txt
root@VM-8-12-ubuntu:/data/myworkdir/fs/merged# cat in_lower.txt
in lower! after edit!
root@VM-8-12-ubuntu:/data/myworkdir/fs/merged# cd ..
root@VM-8-12-ubuntu:/data/myworkdir/fs# tree -a
.
├── lower
│   ├── in_both.txt
│   └── in_lower.txt
├── merged
│   ├── in_both.txt
│   ├── in_lower.txt
│   └── in_upper.txt
├── upper
│   ├── in_both.txt
│   ├── in_lower.txt
│   └── in_upper.txt
└── work
    └── work

5 directories, 8 files
root@VM-8-12-ubuntu:/data/myworkdir/fs# cat upper/in_lower.txt
in lower! after edit!

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24

如果我们删除 in_lower.txt，lower 目录里的"in_lower.txt"文件不会有变化，只是在upper/ 目录中增加了一个特殊文件来告诉 OverlayFS，"in_lower.txt'这个文件不能出现在 merged/ 里了，类似 AuFS 的 whiteout

root@VM-8-12-ubuntu:/data/myworkdir/fs# rm -f merged/in_lower.txt
root@VM-8-12-ubuntu:/data/myworkdir/fs# tree -a
.
├── lower
│   ├── in_both.txt
│   └── in_lower.txt
├── merged
│   ├── in_both.txt
│   └── in_upper.txt
├── upper
│   ├── in_both.txt
│   ├── in_lower.txt
│   └── in_upper.txt
└── work
    └── work

5 directories, 7 files

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18

root@VM-8-12-ubuntu:/data/myworkdir/fs# ll upper/
total 16
drwxr-xr-x 2 root root 4096 Apr 15 20:49 ./
drwxr-xr-x 6 root root 4096 Apr 15 20:39 ../
-rw-r--r-- 1 root root   20 Apr 15 20:40 in_both.txt
c--------- 1 root root 0, 0 Apr 15 20:49 in_lower.txt
-rw-r--r-- 1 root root    9 Apr 15 20:39 in_upper.txt

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8

注意到 upper 下 in_lower.txt 的文件类型没有 ,而是 c 不是-或者 d

可以看到这种文件系统对于底层来说不影响，共享比较容易，但是如果编辑，删除频繁的话，性能还是比较差的。要不停的拷贝或者标记。
