移动开发|RK3576+kernel6.1+Android14移远5G模组(RG200U-CN Mini PCIe)调试

这篇文章主要是5G模组的配置过程，包括底层调试，一些较新的SDK许多4G、5G的相关配置和服务都没有添加，因此需要添加添加配置和增加5G服务，遇到的问题及解决处理方法

一，底层调试

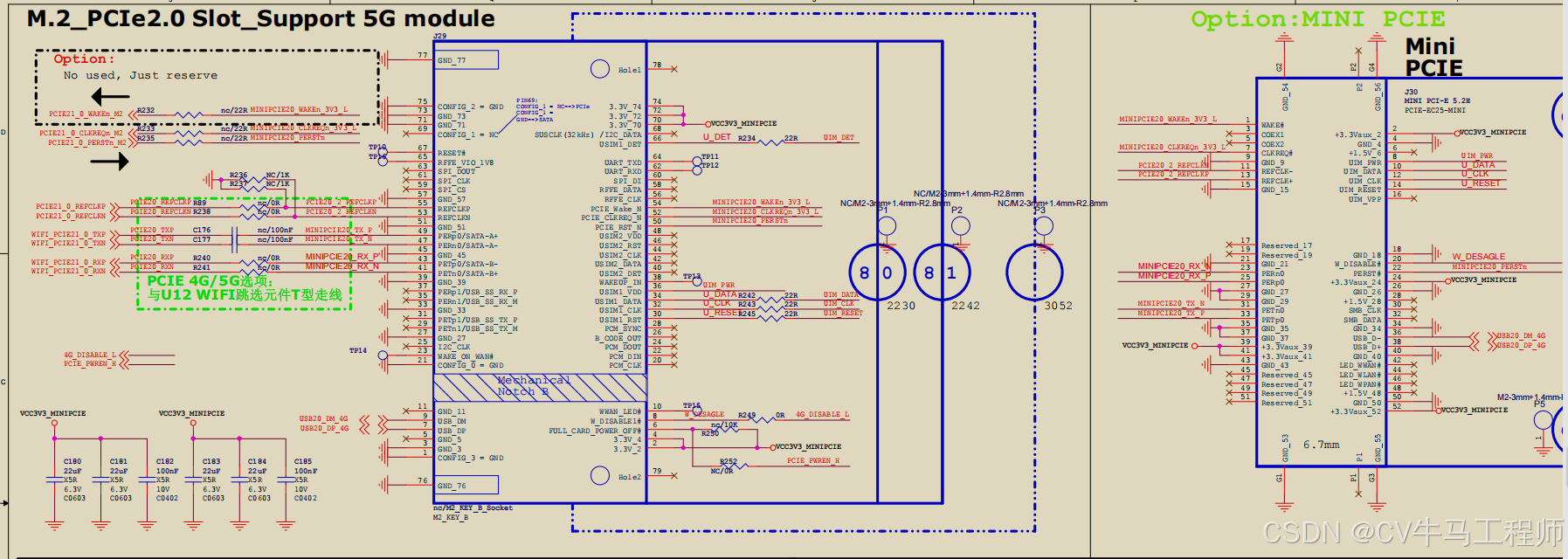

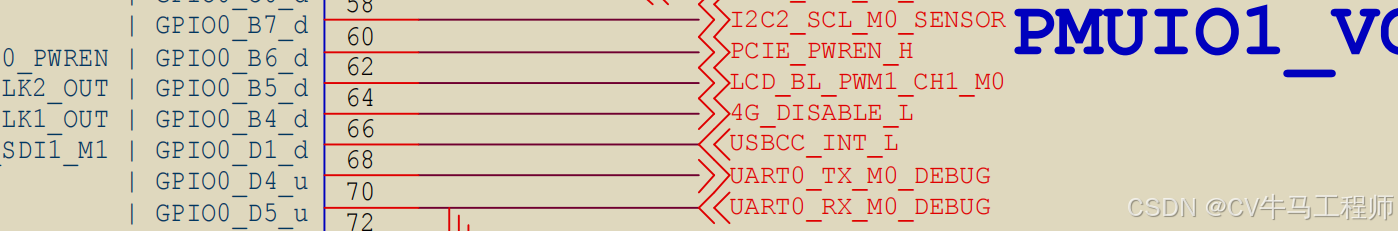

原理图

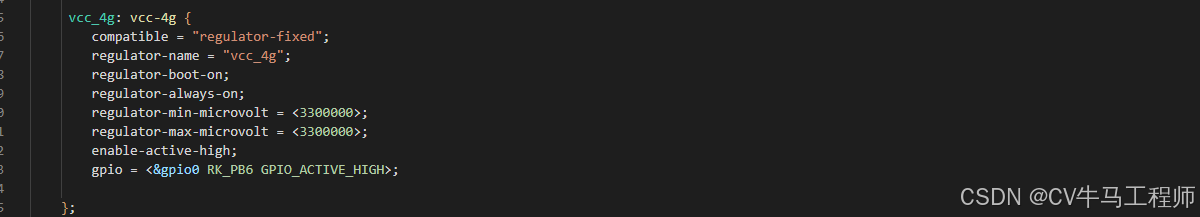

dts

这个 5G 模组是 usb 接口，所以需要查看模块的 PID 和 VID ， lsusb查看是 2c7c:0900

再查看 drivers/usb/serial/option.c 这个文件是否包含此 ID 的枚举。发现是具备的，就不做修改，如果没有就需要添加

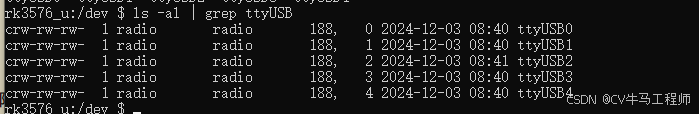

查看 dev 下的 ttyUSB* 枚举了几个，查看是枚举了 ttyUSB0~ttyUSB4 。仔细查看他们的权限都是 666 。这个需要在 rc 服务操作

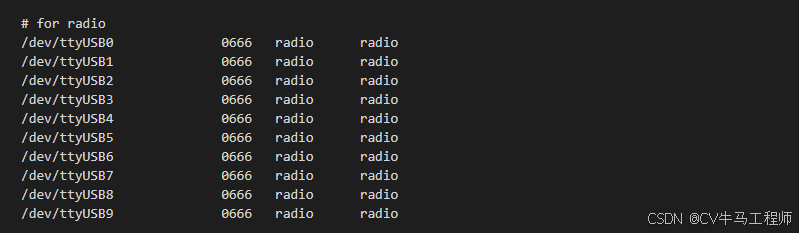

文件路径： device/rockchip/common/rootdir/ueventd.rockchip.rc 操作 ttyUSB0~ttyUSB4 的权限

添加移远自己的驱动


\kernel-6.1\drivers\net\usb\
+ qmi_wwan_q.c


\kernel-6.1\drivers\net\usb\Makefile
+ obj-$(CONFIG_USB_NET_QMI_WWAN) += qmi_wwan_q.o

二、添加配置和增加5G服务

由于此 sdk 比较新，许多 4G 、 5G 的相关配置和服务都没有添加，所以第一步就是添加配置和服务。下面代码的修改大部分在 device 目录

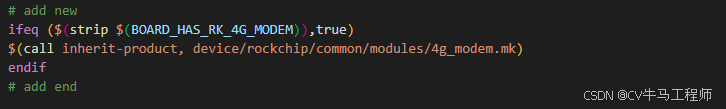

路径 device\rockchip\common\device.mk

chip/common/device.mkockchip/common/device.mkrockchip/common/device.mkr

ockchip/common/device.mk

作用：引入 4g_modem.mk，让系统编译时包含 4G 模块相关的配置。

路径 device\rockchip\common\BoardConfig.mk

作用：使能4G

路径 device\rockchip\rk3576\BoardConfig.mk


+#4g
+BOARD_HAS_RK_4G_MODEM := true
+BUILD_BROKEN_ELF_PREBUILT_PRODUCT_COPY_FILES := true  #此添加项是为了防止编译报错

路径/rockchip/common/modules/4g_modem.mk



# Copyright 2021 Rockchip Limited
#
# Licensed under the Apache License, Version 2.0 (the "License");
# you may not use this file except in compliance with the License.
# You may obtain a copy of the License at
#
# http://www.apache.org/licenses/LICENSE-2.0
#
# Unless required by applicable law or agreed to in writing, software
# distributed under the License is distributed on an "AS IS" BASIS,
# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
# See the License for the specific language governing permissions and
# limitations under the License.
#

PRODUCT_PACKAGES += \
	CarrierDefaultApp \
	CarrierConfig \
	rild \
    dhcpcd \
	libreference-ril.so

PRODUCT_COPY_FILES += vendor/rockchip/common/phone/etc/apns-full-conf.xml:$(TARGET_COPY_OUT_PRODUCT)/etc/apns-conf.xml
PRODUCT_PROPERTY_OVERRIDES += \
 ro.boot.noril=false \
 ro.telephony.default_network=9



DEVICE_MANIFEST_FILE += device/rockchip/common/4g_modem/manifest.xml

PRODUCT_PACKAGES += \
	libhidlbase.vendor \
	libhwbinder.vendor \
	android.hardware.radio@1.3.vendor \
	android.hardware.radio@1.4.vendor \
	android.hardware.radio.deprecated@1.0.vendor \
	libhidlbase.vendor \
	libhwbinder.vendor \
	android.hardware.radio.config@1.0.vendor \
	android.hardware.radio.config@1.1.vendor \
	android.hardware.radio.config@1.2.vendor \
	android.hardware.radio@1.5.vendor \
	android.hardware.radio@1.6.vendor \
	android.hardware.secure_element@1.0.vendor \
	android.hardware.secure_element@1.1.vendor \
	android.hardware.secure_element@1.2.vendor
ifeq ($(strip $(TARGET_ARCH)), arm64)
PRODUCT_PROPERTY_OVERRIDES += \
 vendor.rild.libpath=/vendor/lib64/libreference-ril.so

PRODUCT_COPY_FILES += \
  $(LOCAL_PATH)/../4g_modem/bin64/dhcpcd:$(TARGET_COPY_OUT_VENDOR)/bin/dhcpcd \
  $(LOCAL_PATH)/../4g_modem/lib64/libreference-ril.so:$(TARGET_COPY_OUT_VENDOR)/lib64/libreference-ril.so \
  $(LOCAL_PATH)/../4g_modem/lib64/librilutils.so:$(TARGET_COPY_OUT_VENDOR)/lib64/librilutils.so
else
PRODUCT_PROPERTY_OVERRIDES += \
 vendor.rild.libpath=/vendor/lib/librk-ril.so

PRODUCT_COPY_FILES += \
 $(LOCAL_PATH)/../4g_modem/bin32/dhcpcd:$(TARGET_COPY_OUT_VENDOR)/bin/dhcpcd \
 $(LOCAL_PATH)/../4g_modem/lib32/librk-ril.so:$(TARGET_COPY_OUT_VENDOR)/lib/librk-ril.so
 endif

路径/rockchip/common/overlay/frameworks/base/core/res/res/values/config.xml



- <bool name="config_voice_capable">falsebool>
+ <bool name="config_voice_capable">truebool>


- <bool name="config_sms_capable">falsebool>
+ <bool name="config_sms_capable">truebool>
