Quartus-II13.1三种方式实现D触发器及时序仿真

文章目录

一、认识D触发器

D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。

（一）D触发器结构

在这里插入图片描述

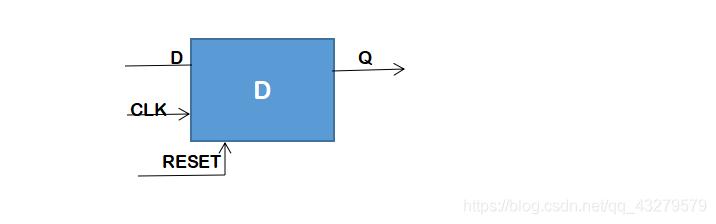

从图中可以发现D触发器有四个管脚，分别是输入信号D，输出信号Q，时钟信号CLK以及复位信号RESET。
其功能是当RESET为低电平（0），Q处于低电平状态；当RESET为高电平（1），通过观察CLK状态，当CLK信号由0变1（上升沿）的时候，若D为低电平，Q就为低电平，若D为高电平，Q就为高电平。

（二）D触发器的波形图

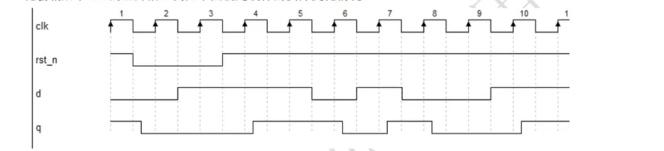

理想状态
在这里插入图片描述
初始状态：
设置复位信号（rst_n）为1，d为0，q为1
变化过程：
rst_n为0的时候，q的值始终为0；rst_n为1的时候，当clk由0变为1，q的值根据d值而发生变化（值同）

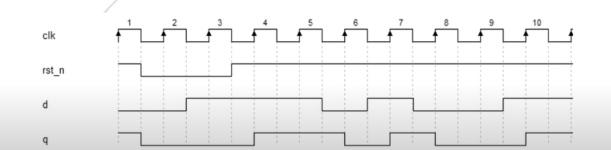

实际状态
在这里插入图片描述
q值发生变化的时候，存在一定的延时（上升沿的时候q的值为变化之前的值）

二、Quartus-II输入原理图及时序仿真

（一）创建工程

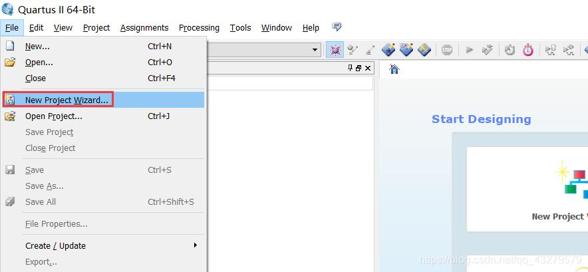

File->New Project Wizard
在这里插入图片描述

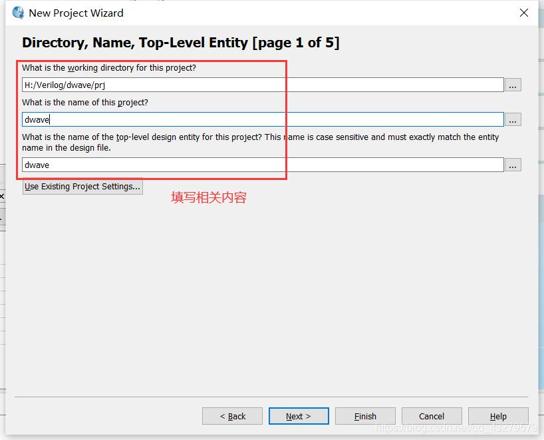

填写工程名称
在这里插入图片描述

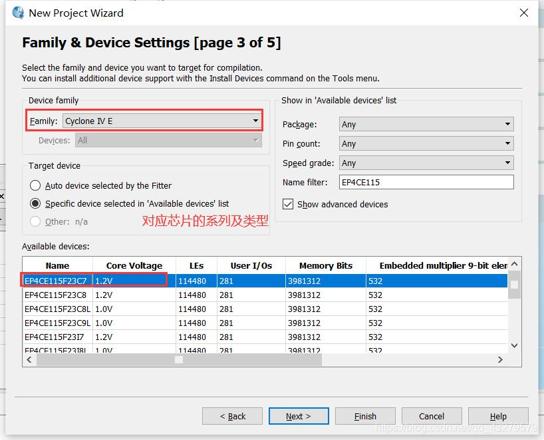

根据使用的FPGA，进行选择芯片系列及类型
在这里插入图片描述

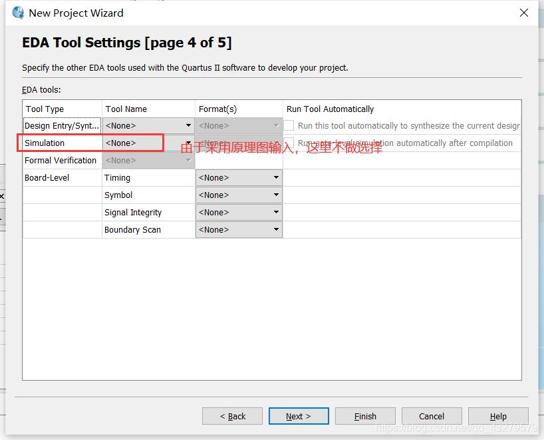

直接Next
在这里插入图片描述

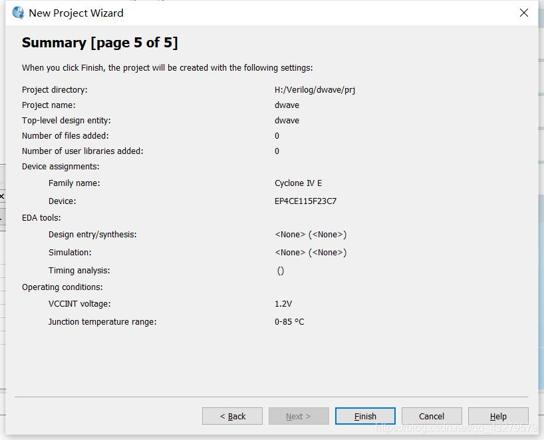

完成工程创建，点击Finish
在这里插入图片描述

（二）创建方框文件

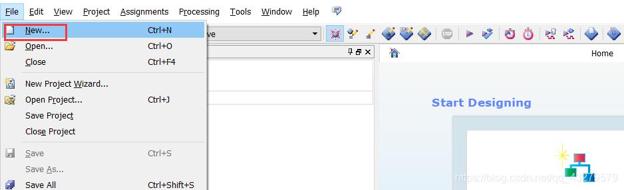

选择New
在这里插入图片描述

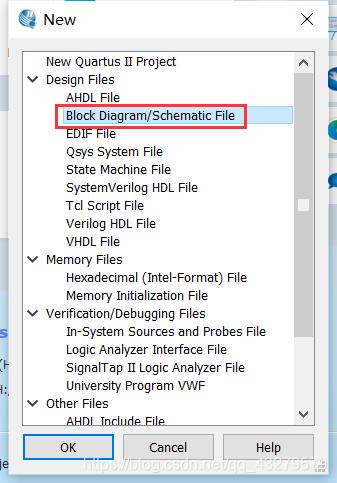

选择Block Diagram/Schematic File
在这里插入图片描述

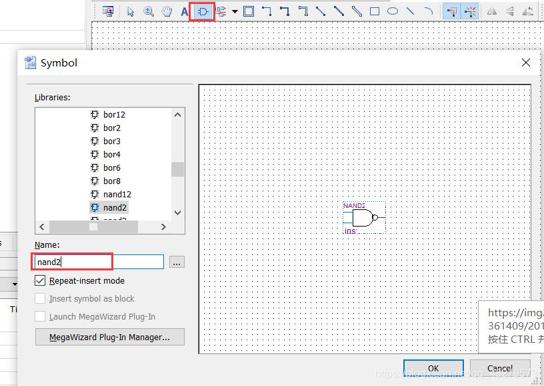

选择nand2，二个输入的与非门，依次添加四个and2和一个非门not
在这里插入图片描述

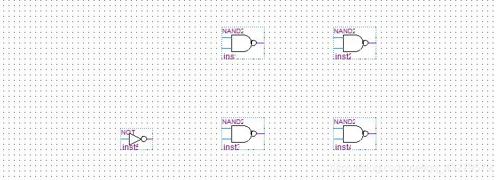

添加完成
在这里插入图片描述
选择连线工具
在这里插入图片描述

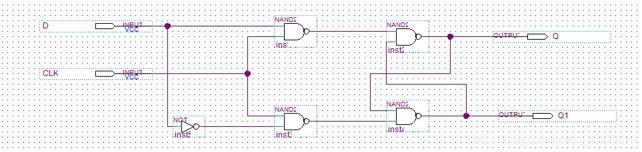

连线效果
在这里插入图片描述

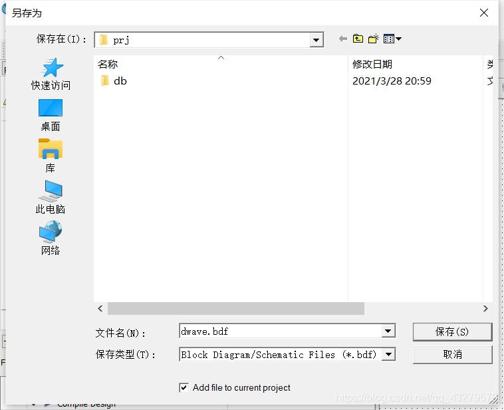

保存电路图
在这里插入图片描述

（三）编译原理图文件

启动分析与综合（全编译）

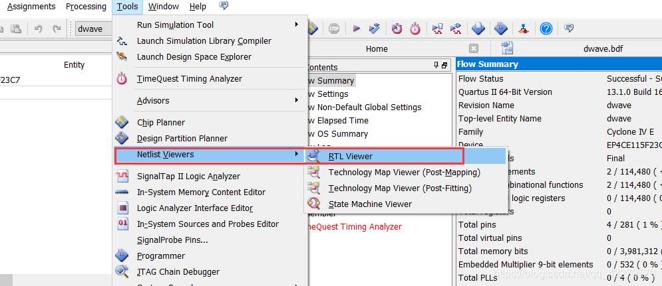

rtl viewer，查看硬件电路图
在这里插入图片描述

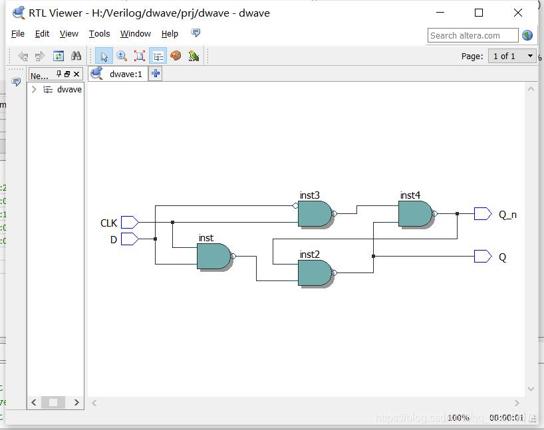

硬件电路图
在这里插入图片描述

（四）创建vwm格式波形文件

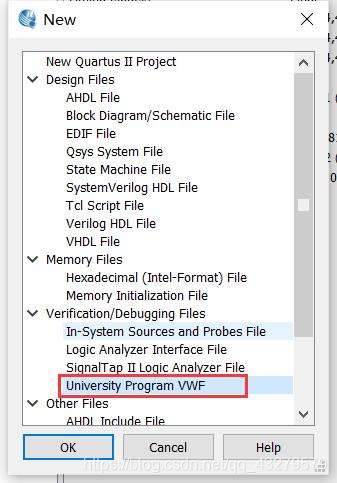

选择VWF
在这里插入图片描述

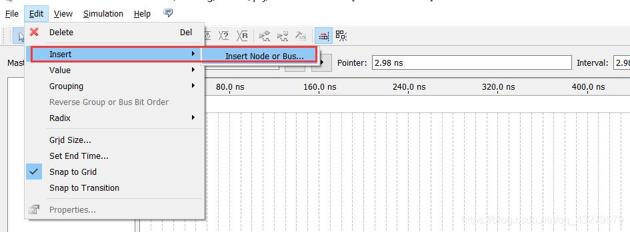

选择Edit->Insert->Insert Node or Bus
在这里插入图片描述

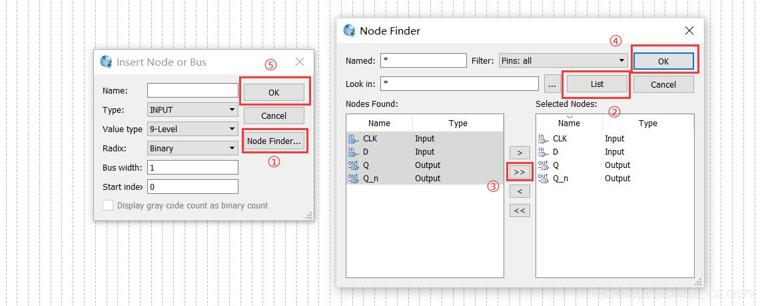

添加Node or Bus
在这里插入图片描述

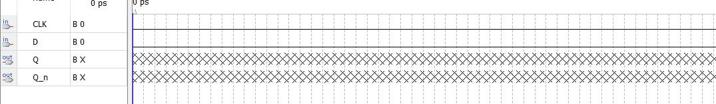

添加效果
在这里插入图片描述

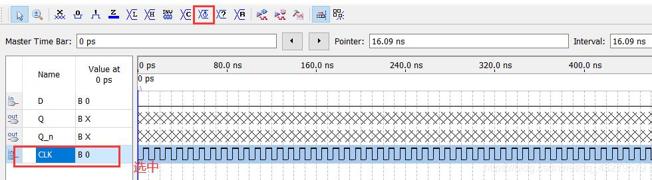

编辑输入Clk，产生时钟信号
在这里插入图片描述

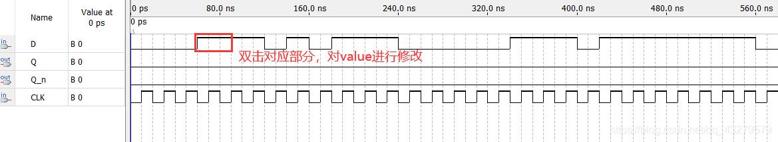

鼠标选择D，Q信号Q_n,，进行编辑
在这里插入图片描述

（五）时序波形仿真

功能仿真后的波形，满足D latch的时序（全编译后，也可以运行时序仿真）

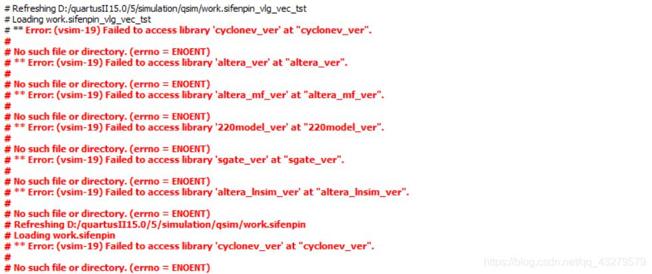

出现下图错误
在这里插入图片描述
解决方法

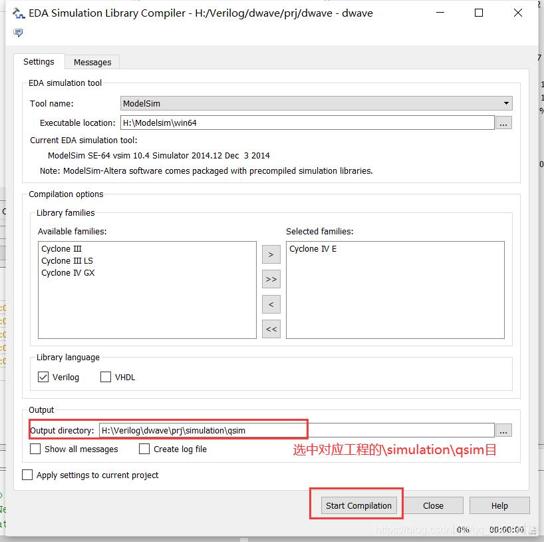

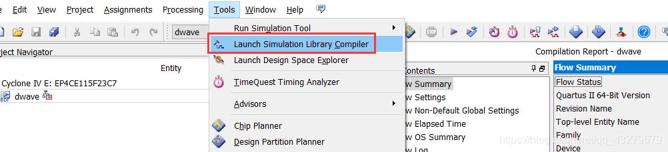

选择tools->Launch Simulation Library Compiler
在这里插入图片描述
在这里插入图片描述

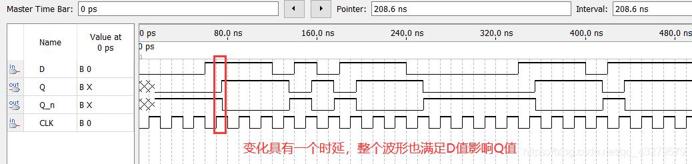

返回vwm文件中，点击时序仿真，仿真结果如下
在这里插入图片描述

三、Quartus-II调用D触发器及时序仿真

（一）创建工程

方法同上

（二）创建方框文件

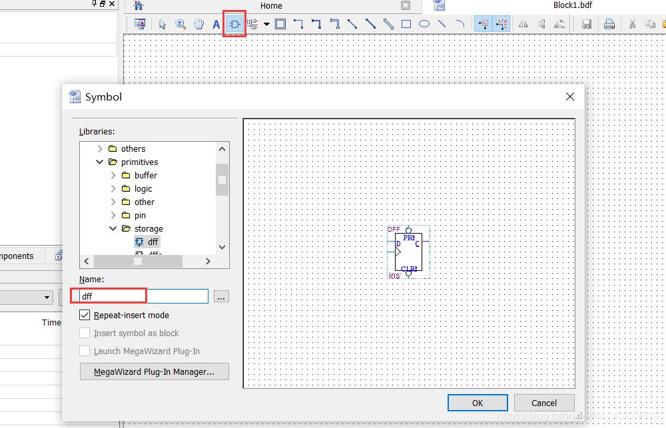

调用D触发器
在这里插入图片描述

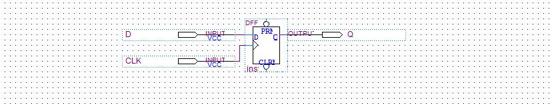

添加完成效果
在这里插入图片描述

（三）编译原理图文件

启动分析与综合（全编译），使用rtl viewer查看硬件电路图
硬件电路图
在这里插入图片描述

（四）创建vwm格式波形文件及时序仿真

创建文件方法同上

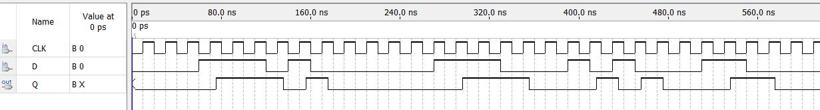

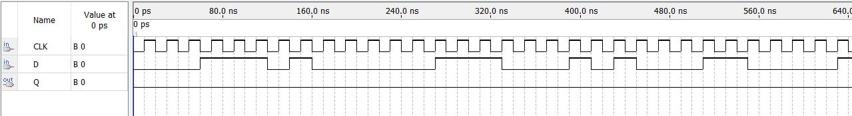

编辑好的波形
在这里插入图片描述

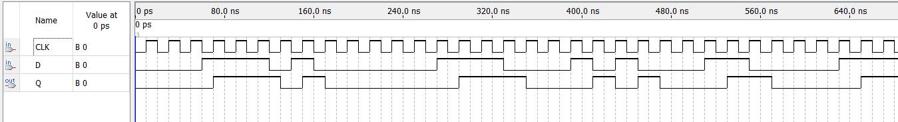

功能仿真结果
在这里插入图片描述
时序仿真结果
在这里插入图片描述
通过功能仿真和时序仿真的结果对比可以发现，时序仿真存在时延，更加和实际结果相匹配。

四、Quartus-II用Verilog语言实现D触发器及时序仿真

（一）创建工程

方法同上

（二）编写Verilog文件

创建Verilog文件

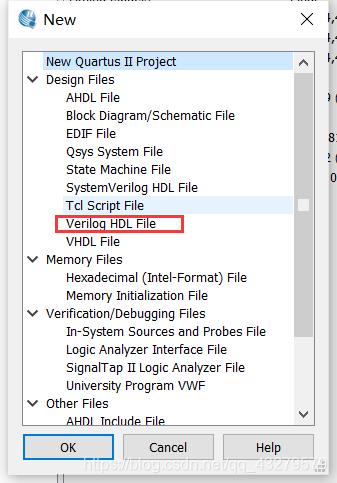

点击File->New，选中Verilog
在这里插入图片描述
代码如下

//dwave是文件名
module dwave(d,clk,q);
    input d;
    input clk;
    output q;

    reg q;

    always @ (posedge clk)//我们用正的时钟沿做它的敏感信号
    begin
        q <= d;//上升沿有效的时候，把d捕获到q
    end
endmodule

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13

保存文件并编译

（三）查看生成的电路图

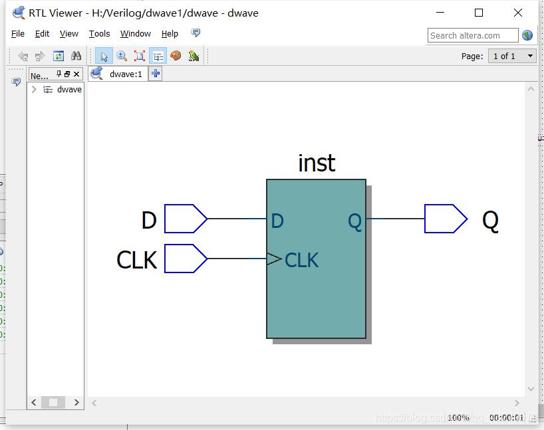

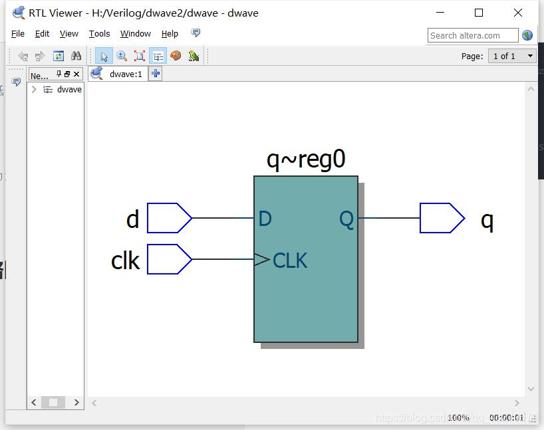

使用rtl viewer查看硬件电路图
硬件电路图
在这里插入图片描述

（四）利用Verilog语言编写测试代码实现时序仿真

具体仿真过程，参考链接：
http://iyenn.com/rec/349400.html
测试代码

//测试代码
`timescale 1ns / 1ns

module dwave_tb;
    reg clk,d;
    wire q;

    dwave u1(.d(d),.clk(clk),.q(q));

    initial
    begin
        clk = 1;
        d <= 0;
        forever
        begin
            #60 d <= 1;//人为生成毛刺
            #22 d <= 0;
            #2  d <= 1;
            #2  d <= 0;
            #16 d <= 0;//维持16ns的低电平，然后让它做周期性的循环
        end
    end

    always #20 clk <= ~clk;//半周期为20ns,全周期为40ns的一个信号
endmodule

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25

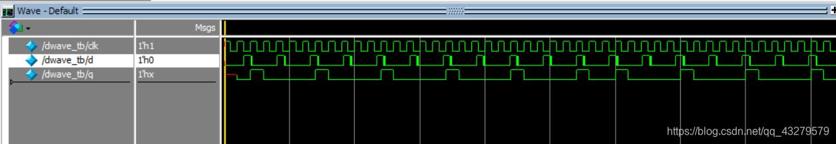

仿真效果
在这里插入图片描述
通过三种方式实现D触发器及时序仿真的过程，可以发现D触发器的基本功能是在复位信号为1的时候，CLK的上升沿会引起Q值的变化。由此，可以得出次态方程为 Q n + 1 = D color{red}{Q_{n+1}=D} Qn+1​=D。三种方式来说对于输入原理图可以更加清楚D触发器的结构，直接调用实际上就是不用自己了解D触发器的组成，Verilog语言实现会要求对语言有所掌握。三种方式来说，要想对结构有所了解，输入原理图会更好，对于元件比较多的来说，采用Verilog语言编程会更好。
