SimpleFOCStudio安装使用说明及PID调试

目录


 
SimpleFOC教程目录：请点击
 
 

说明

  1、PID调试时需要反复的更改参数，如果每次都要下载代码非常繁琐，使用SimpleFOCStudio，参数通过串口下载非常方便高效，电机运动效果通过图形化的方式展现出来，非常直观，很容易找到PID参数的设置规律，所以建议大家通过这个软件调试PID。
  2、SimpleFOCStudio是一个“纯软件”的上位机软件，能读到这篇文章的大部分都是玩电机的偏硬件的同学，这对大家来说有一定难度，软件硬件的技术其实是非常类似的，它们的差别主要是思维方式的差别，所以先明白我们要安装的是什么这点很重要。
  3、SimpleFOCStudio的运行需要电机驱动器的配合，提供通信协议对接，还要有一定的电机控制技术为前提，所以一个专业的软件工程师虽然能安装这个软件，但并不能很好的操控这个软件。
  4、SimpleFOC做为开源项目，是一个专业的团队在运营。如果你自己实在装不好这个软件（这很正常），找同学或者朋友帮忙，学习工作中要有团队精神，学会合作！
 

一、SimpleFOCStudio安装

1.1、安装的是什么

按照官方说法大概分以下几步：

  • 1、安装python，（官方让安装 anaconda，这是个坑，不要踩）
  • 2、下载simplefocstudio源码，
  • 3、pip install -r “requirements.txt” ,
  • 4、python simpleFOCStudio.py 。

为什么要这么安装，我来一 一解释：

  • 1、SimpleFOCStudio是用python代码写的，所以需要先安装它的运行环境，这就好比是你要写STM32的代码要先安装keil一样。
  • 2、下载软件源码，这个不解释。

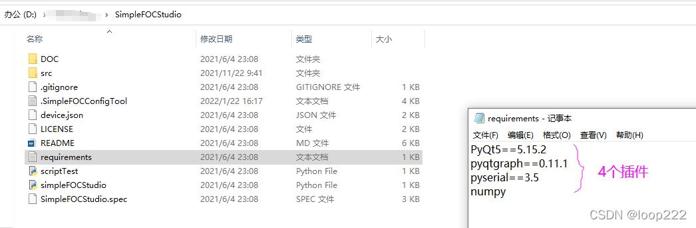

  • 3、在下载的源码中找到 requirements.txt 这个文件，打开可以看到
    在这里插入图片描述
    requirements.txt 文件中只有这四行，代表了四个插件，所以 pip install -r “requirements.txt” 这句话本质上是要安装这四个插件，这些插件做为开源项目，版本不停迭代更新，就目前（20220123）这些都有更新的版本，如果直接 pip install -r “requirements.txt” ，很可能会因为找不到这些老旧的版本而卡住，所以直接安装最新版本就可以。稍微解释下这个四个插件的用途，
    • PyQt5是图形界面，SimpleFOCStudio的界面运行在这个插件上，没有它界面打不开；
    • pyqtgraph是画图的，电机运动的波形绘制需要这个插件；
    • pyserial是负责串口的插件，软硬件的通信是通过串口实现的；
    • numpy是负责计算的插件，类似keil中的math.h头文件。
  • 上面的三步做完以后，也就安装好了编译环境和插件，python simpleFOCStudio.py 运行软件。
     

1.2、安装python

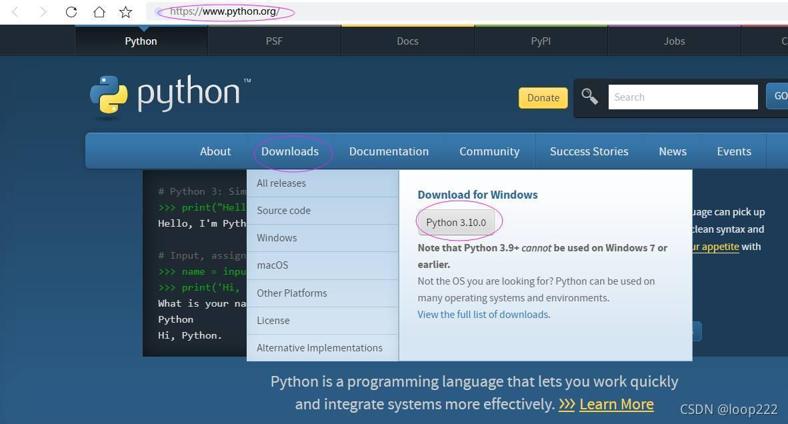

1.2.1、python官网下载：www.python.org在这里插入图片描述

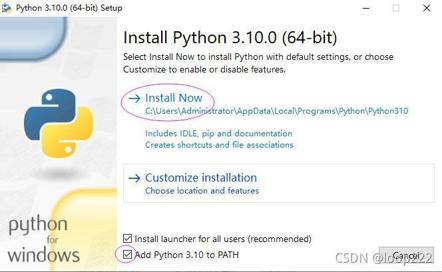

1.2.2、下载后安装
在这里插入图片描述

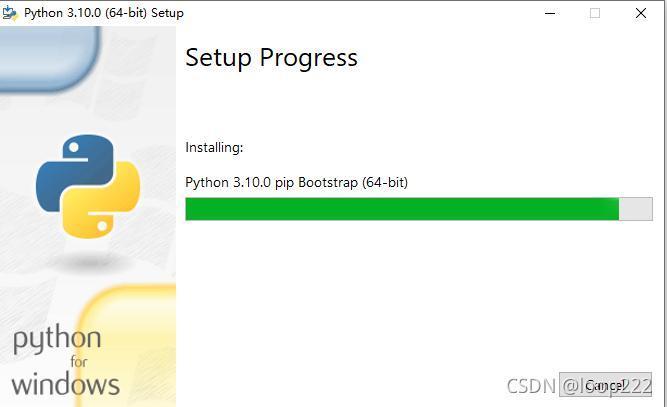

1.2.3、等待安装完毕
在这里插入图片描述
1.2.4、验证是否安装成功

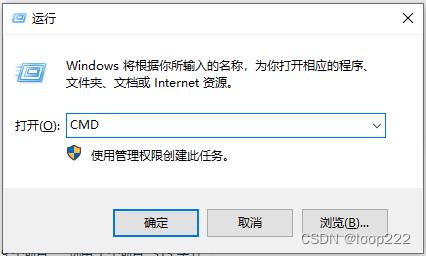

按 WIN+R 组合键（WIN键就是左下角的第二个键），电脑左下角弹出小窗口，输入“cmd”
在这里插入图片描述

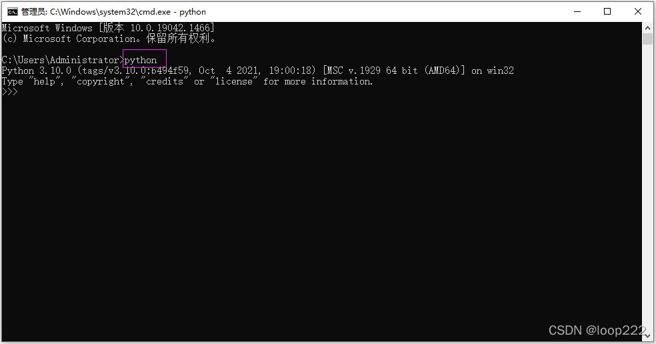

1.2.5、在弹出的黑窗口中输入“python”，回车；有如下输出表示安装成功（版本不同输出略有不同），
在这里插入图片描述
输入 exit() 并回车，退出交互模式；或者直接关闭黑窗口。
 

1.3、下载simplefocstudio

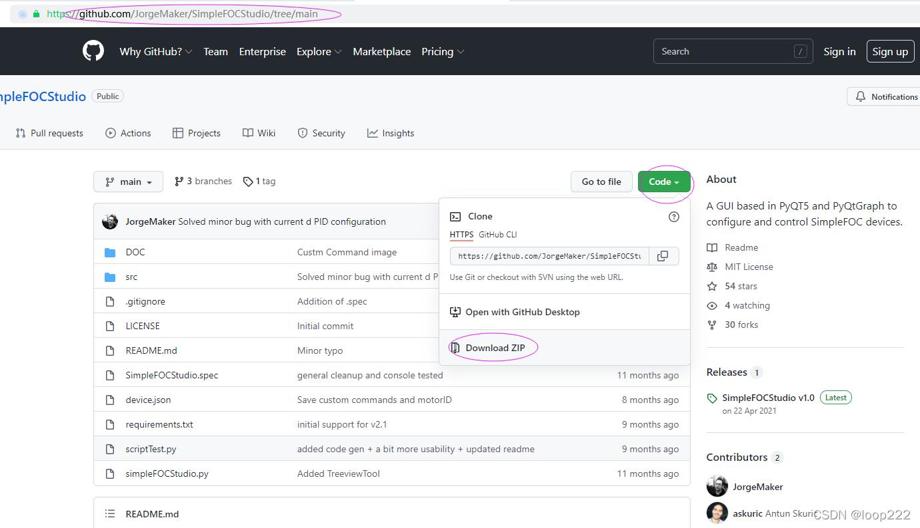

1.3.1、github下载网址：https://github.com/JorgeMaker/SimpleFOCStudio/tree/main，国外网站时好时坏，多点几次。
在这里插入图片描述

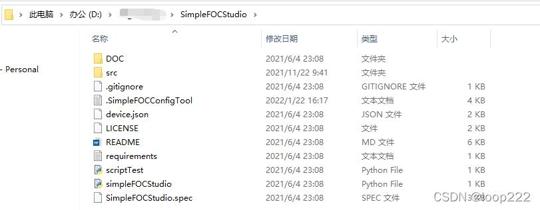

1.3.2、下载的代码放到不含中文的路径中，方便稍后的操作
在这里插入图片描述
 

1.4、安装插件

按照官方的说法 pip install -r “requirements.txt” ，你可以试下，如果一切顺利那再好不过。但是这条指令的输入需要先选择 requirements.txt 这个文件所在的路径，方法看下面的1.5；
本人操作时候卡住了，所以一个个安装比较可靠，方法如下：
1.4.1、WIN+R组合键调出小窗口，输入“cmd”
在这里插入图片描述

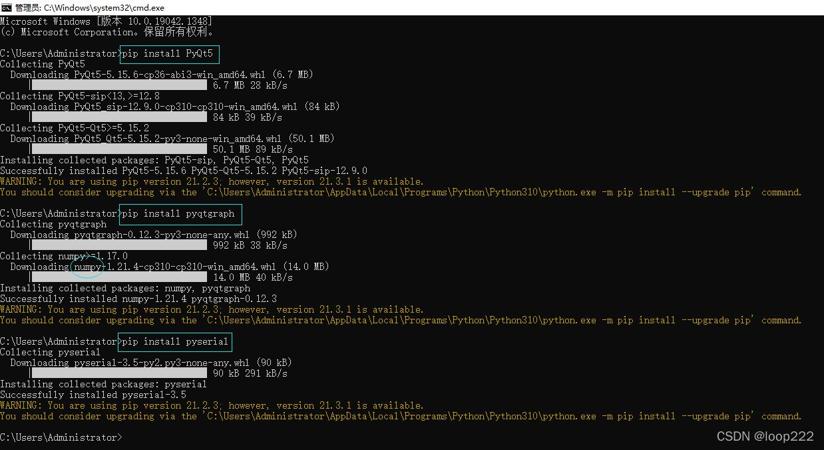

1.4.2、在弹出的黑窗口分别输入以下指令，每次输入一个，等待安装完毕后再输入下一个，其中安装pyqtgraph时顺便安装了numpy，所以四个插件只需输入三次指令。有些插件的安装可能会卡顿迟缓，请耐心等待。
在这里插入图片描述

pip install PyQt5
pip install pyqtgraph
pip install pyserial

  • 1
  • 2
  • 3

 

1.5、运行SimpleFOCStudio

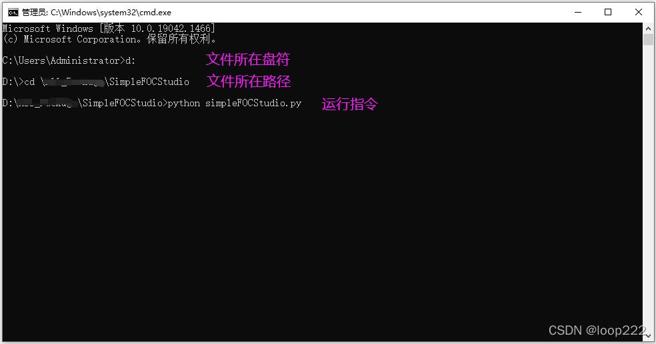

1.5.1、WIN+R组合键调出小窗口，输入“cmd”，在黑窗口中输入 SimpleFOCStudio 文件下载的路径，输入运行指令：python simpleFOCStudio.py，
在这里插入图片描述

d:
cd ******SimpleFOCStudio
python simpleFOCStudio.py

  • 1
  • 2
  • 3

 

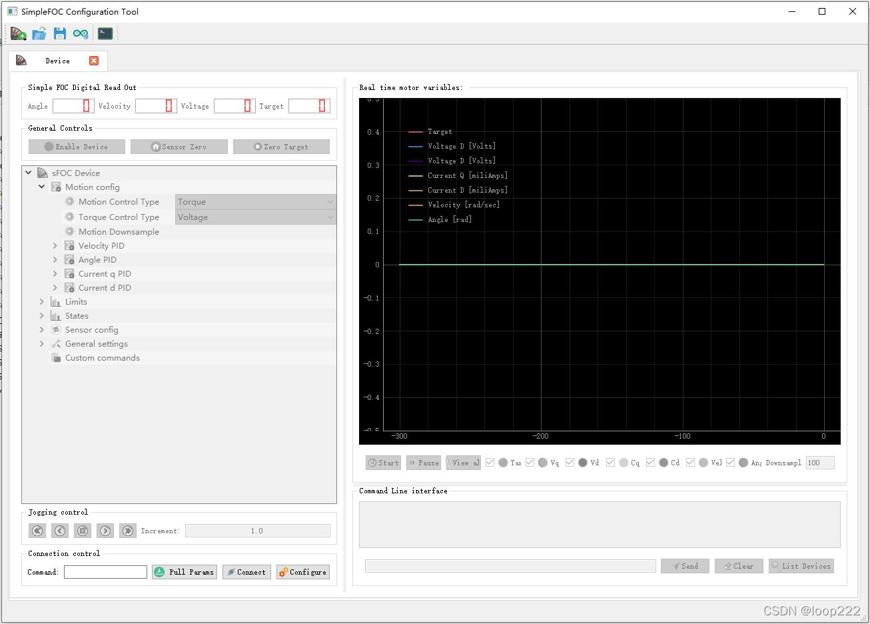

1.5.2、运行指令后软件打开
在这里插入图片描述

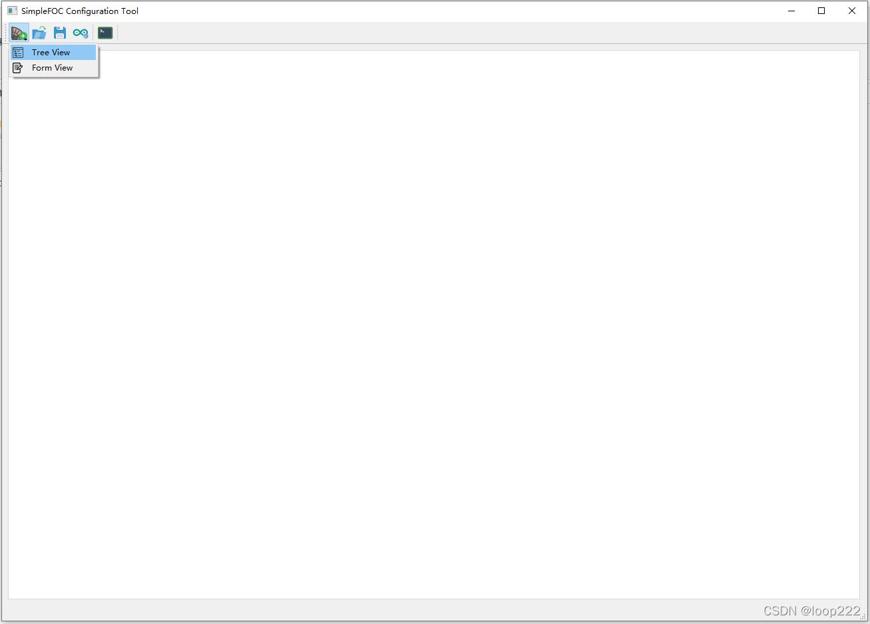

1.5.3、选择 Tree View
在这里插入图片描述
 

二、硬件代码

2.1、添加通信函数

要和SimpleFOCStudio上位机通信，主要是把通信的函数加入到simpleFOC的代码中，通信的函数是

void onMotor(char* cmd){ command.motor(&motor, cmd); }    //定义函数
command.add('M',onMotor,"my motor");    //setup中加入这个函数
motor.monitor();    //loop中加入这个函数，使用simpleFOC Studio上位机设置的时候，这句一定要打开。会影响程序执行速度，慎用

  • 1
  • 2
  • 3

只需要增加这三句代码就可以实现和SimpleFOCStudio的通信，函数名字可能略有不同，但函数形式一样。
 

2.2、通信函数源码和路径

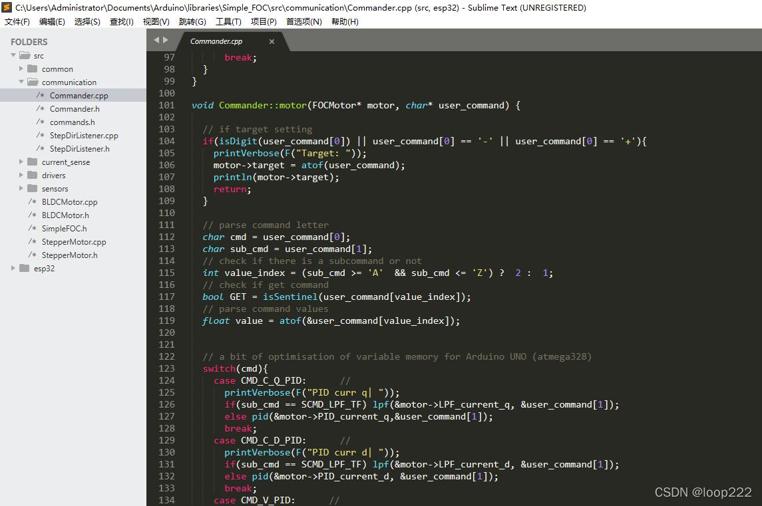

在simpleFOC库中的路径如下，有兴趣可以研究下（下图所用编辑器为sublime），
在这里插入图片描述
 

2.3、Arduino UNO示例

网上能找到的SimpleFOCStudio安装教程，一般用的是Arduino UNO，

#include

// magnetic sensor instance - SPI
//MagneticSensorSPI sensor = MagneticSensorSPI(AS5147_SPI, 10);   //SPI编码器，AS5047，AS5048A是一样的
MagneticSensorI2C sensor = MagneticSensorI2C(AS5600_I2C);
// BLDC motor & driver instance
BLDCMotor motor = BLDCMotor(7);     // 电机极对数
BLDCDriver3PWM driver = BLDCDriver3PWM(9, 5, 6, 8);     // 电机ABC相PWM引脚，使能引脚


float target_velocity = 0;      // 初始目标角度为0
Commander command = Commander(Serial);
void doTarget(char* cmd) { command.scalar(&target_velocity, cmd); }    // 串口控制指令：目标值
void onMotor(char* cmd){ command.motor(&motor,cmd); }      // 串口控制指令：电机


void setup() {
  // 编码器设置
  sensor.init();
  motor.linkSensor(&sensor);

  // 驱动设置
  driver.voltage_power_supply = 12;
  driver.init();
  motor.linkDriver(&driver);

  // 选择调制方式为SVPWM
  motor.foc_modulation = FOCModulationType::SpaceVectorPWM;
  // 控制模式为角度模式
  motor.controller = MotionControlType::velocity;

  // PID参数
  motor.PID_velocity.P = 0.3;
  motor.PID_velocity.I = 10;
  motor.PID_velocity.D = 0;

  //其他参数
  motor.voltage_limit = 6;    //最大电压
  motor.velocity_limit = 20;   //最大速度，rad/s
  motor.LPF_velocity.Tf = 0.01;  //速度的滤波时间常数

  // 串口设置
  Serial.begin(115200);
  motor.useMonitoring(Serial);  //使用串口监视器
  //初始化
  motor.init();
  motor.initFOC();

  // 添加串口命令
  command.add('T', doTarget, "target angle");
  command.add('M',onMotor,"my motor");

  Serial.println(F("Motor ready."));
  _delay(1000);
}

void loop() {
  // main FOC algorithm function
  // the faster you run this function the better
  // Arduino UNO loop  ~1kHz
  // Bluepill loop ~10kHz
  motor.loopFOC();

  // Motion control function
  // velocity, position or voltage (defined in motor.controller)
  // this function can be run at much lower frequency than loopFOC() function
  // You can also use motor.move() and set the motor.target in the code
  motor.move(target_velocity);

  // function intended to be used with serial plotter to monitor motor variables
  // significantly slowing the execution down!!!!
  motor.monitor();    //使用simpleFOC Studio上位机设置的时候，这句一定要打开。但是会影响程序执行速度

  // user communication
  command.run();
}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76

 

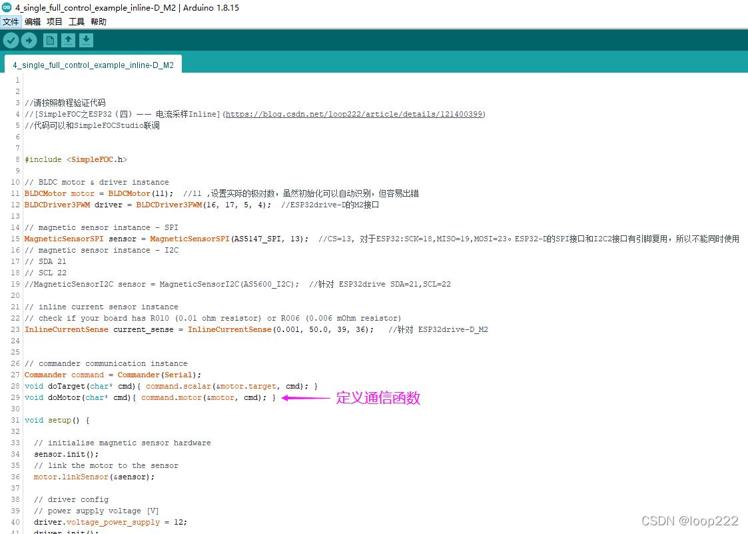

2.4、ESP32示例

UNO的速度比较慢，所以本人用ESP32的示例，具体可以到对应教程中查看。
在这里插入图片描述
 

三、软硬件联调

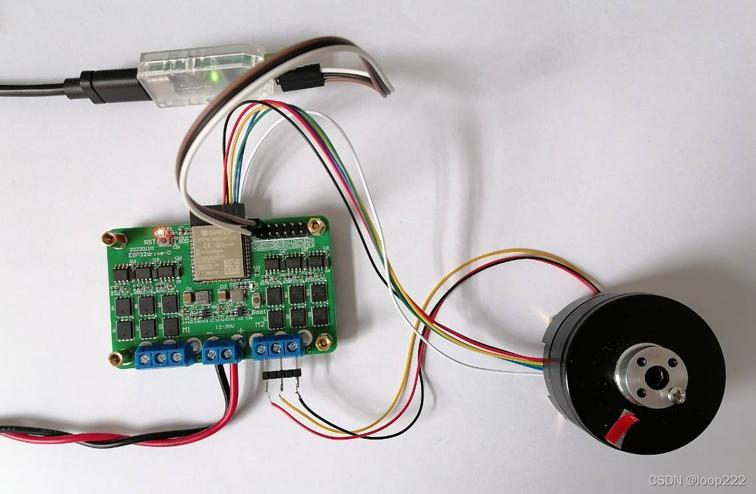

3.1、硬件连接

在这里插入图片描述
电机 购买链接：某宝购买
ESP32drive 购买链接：某宝购买
 

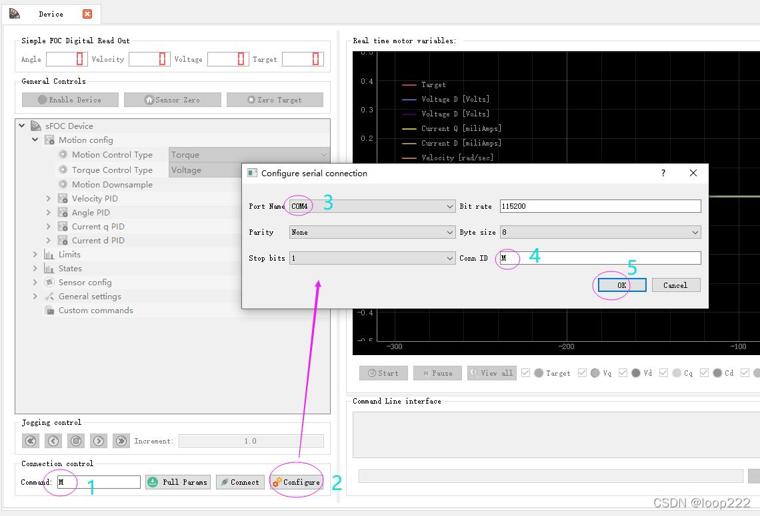

3.2、打开SimpleFOCStudio并配置

  • 通过黑窗口输入路径打开，比较繁琐，
  • 可以找到文件夹，双击simpleFOCStudio.py文件 打开软件，如下：
    在这里插入图片描述

在这里插入图片描述
 

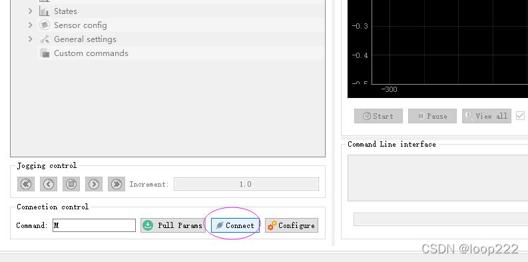

3.3、点击Connect

在这里插入图片描述
 

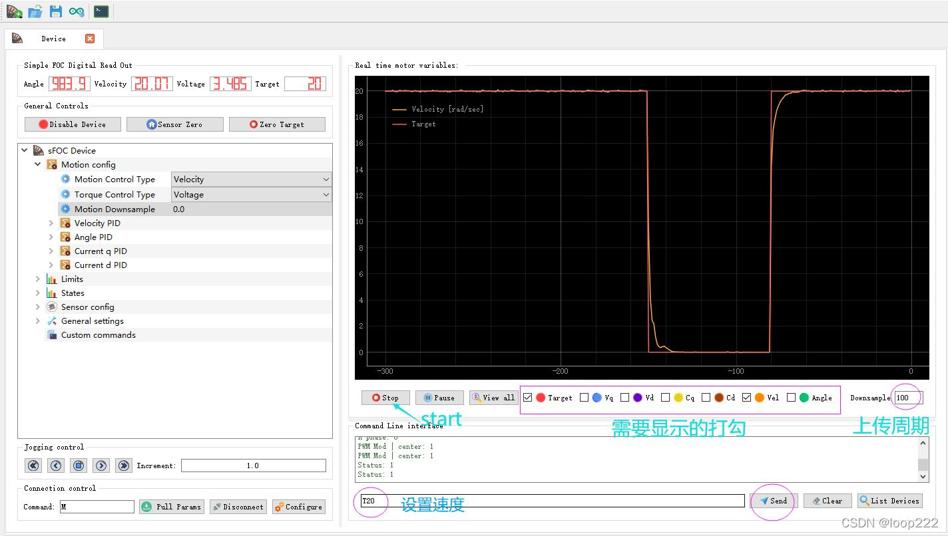

3.4、点击Start

上传周期可修改为稍大一点，数据上传太频繁影响电机运行效果，
在这里插入图片描述
 

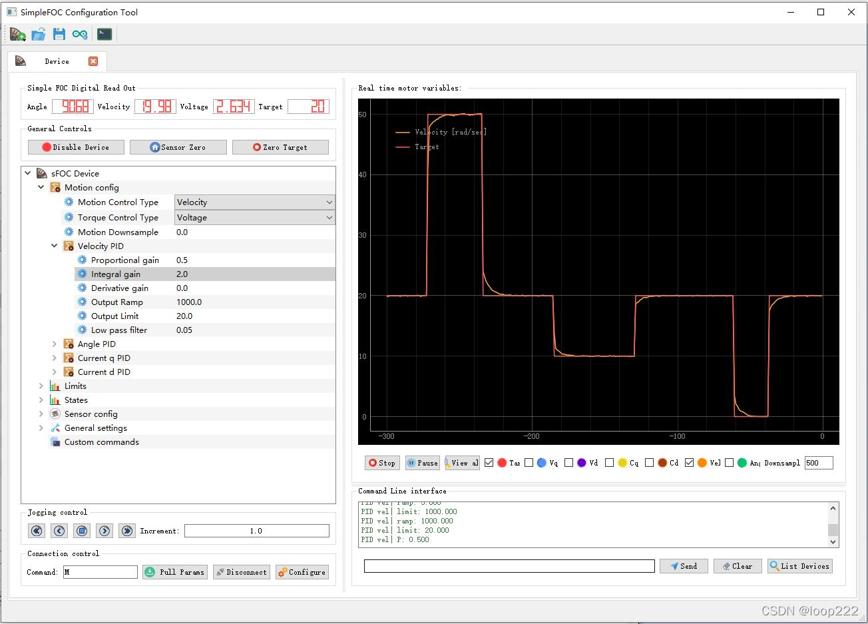

四、PID调参

  • 不同电机，不同驱动板的PID参数是不一样的，PID参数完全是一个经验值，需要反复的实验验证，找到最优值，本节只讲下大概的方法，仅供参考。
  • 新手调参推荐用云台电机，电机内阻大，不容易烧坏；
  • 先调试电流环的PI参数，再调试速度环的PI参数，最后再调试位置环的PI参数；
  • 如果用电压模式，可以直接调试速度环的PI参数；
  • 设置I=0，调试P，待P参数差不多时再添加I参数，参数从小向大逐渐增加；
  • P太大会过冲，P太小会不足，达不到设定值；
  • I参数实在调不了就设置为0，只有P参数电机也能转；
    在这里插入图片描述
    通过软件多次修改参数后，电机运行似乎不准，可以重启下单片机。
     
     
    写本文时参考了这篇文章，大家可以对比阅读：SimpleFOC图形上位机SimpleFOC Stuido的使用
    （完）
     
