在Ubuntu20.04下安装Autoware.universe和Carla并进行联合仿真
一、安装Carla0.9.13
1、安装 Carla 0.9.13
pip install --user pygame numpy
pip3 install --user pygame numpy
sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys 1AF1527DE64CB8D9
sudo add-apt-repository "deb [arch=amd64] http://dist.carla.org/carla $(lsb_release -sc) main"
sudo apt-get update
sudo apt-get install carla-simulator=0.9.13
- 1
- 2
- 3
- 4
- 5
- 6
二、安装 UnrealEngine 4.26

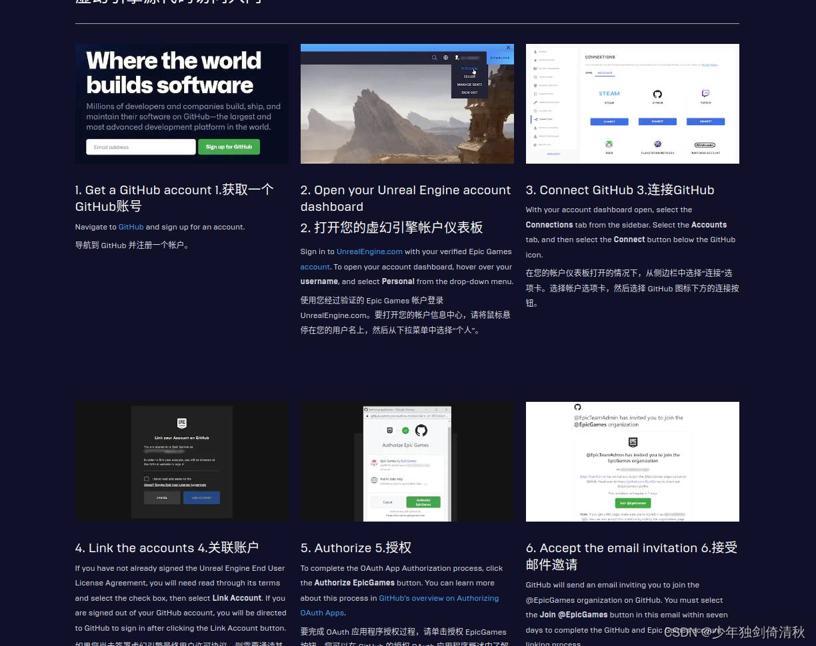

1、进入UE网页，按照顺序完成以下6步。
http://iyenn.com/index/link?url=https://www.unrealengine.com/en-US/ue-on-github
2、进入EpicGame的Github
http://iyenn.com/index/link?url=https://github.com/EpicGames

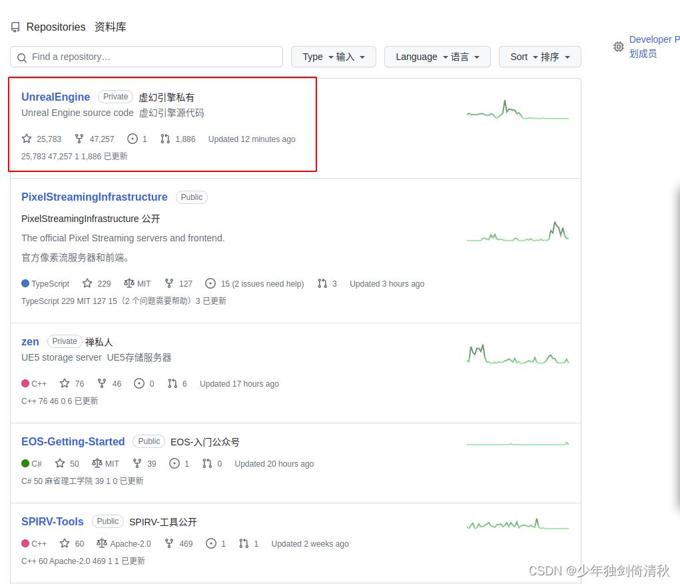

点击UnrealEngine
2、直接clone出来是最新版，需要设置classic token，可以参考：
http://iyenn.com/index/link?url=https://docs.github.com/en/authentication/keeping-your-account-and-data-secure/creating-a-personal-access-token
3、复制密钥后，下载UnrealEngine
git clone --depth 1 -b carla https://github.com/CarlaUnreal/UnrealEngine.git ~/UnrealEngine_4.26
- 1
输入用户名和刚才的密钥
4、编译
cd UnrealEngine_4.26/
./Setup.sh
./GenerateProjectFiles.sh
make
- 1
- 2
- 3
- 4
在make时报以下错：
ERROR: Platform Linux is not a valid platform to build. Check that the SDK is installed properly.
可以参考：
在编译UnrealEngine4.26时报错：ERROR: Platform Linux is not a valid platform to build. Check that the SDK is
5、检查是否安装成功
cd UnrealEngine_4.26/Engine/Binaries/Linux
./UE4Editor
- 1
- 2
6、添加环境变量
echo "export UE4_ROOT=~/UnrealEngine_4.26" >> ~/.bashrc
- 1
三、安装Autoware.universe
在第3步自动安装依赖时，可以将ROS2 Galactic一并安装，也可以提前自己手动安装，参考如下：
1、安装git
sudo apt-get -y update
sudo apt-get -y install git
- 1
- 2
2、克隆Autoware到本地
mkdir autoware_universe
cd autoware_universe/
git clone https://github.com/autowarefoundation/autoware.git -b galactic
- 1
- 2
- 3
3、自动安装相关依赖
cd autoware
./setup-dev-env.sh
- 1
- 2
如果有以下报错：
The following packages have unmet dependencies:“, " cuda-drivers : Depends: cuda-drivers-530 (= 530.30.02-1) but it is not going to be installed”]}
解决办法：
在Ubuntu20.04下安装Autoware.universe使用命令安装依赖时报错
4、创建 src 文件夹
mkdir src
- 1
5、修改 autoware.repos 文件
sudo gedit autoware.repos
- 1
在autoware.repos 文件中，28行位置加入以下内容
universe/external/open_planner:
type: git
url: https://github.com/ZATiTech/open_planner.git
version: main
- 1
- 2
- 3
- 4
6、下载代码库到本地
vcs import src < autoware.repos
- 1
7、安装 Autoware 依赖包
rosdep update --include-eol-distros
source /opt/ros/galactic/setup.bash
rosdep install -y --from-paths src --ignore-src --rosdistro $ROS_DISTRO
- 1
- 2
- 3
在安装open3d时速度慢，报错，可以参考：
安装ROS依赖时，安装open3d速度慢，报错问题
遇到 Invalid version: ‘0.23ubuntu1’ (package: distro-info) 报错问题，可以参考：
安装ROS依赖时，Invalid version: ‘0.23ubuntu1报错
8、编译工作空间
colcon build --symlink-install --cmake-args -DCMAKE_BUILD_TYPE=Release
- 1
在编译过程中卡死或者崩溃，或者其他问题，可以参考：
四、设置 OpenPlanner
1、下载代码
cd ~/autoware_universe
mkdir op_carla
cd op_carla/
git clone https://github.com/hatem-darweesh/op_bridge.git -b ros2
git clone https://github.com/hatem-darweesh/op_agent.git -b ros2
git clone https://github.com/hatem-darweesh/scenario_runner.git
- 1
- 2
- 3
- 4
- 5
- 6
2、从google drive上下载Town01.pcd 和 Town01.osm地图。
以下网盘链接中只有Town01.pcd 和 Town01.osm地图，可供下载。
链接：https://pan.baidu.com/s/1xhUj71nMniECfQrM2MniPw
提取码：i4ll
创建 Town01 文件夹，将 Town01.pcd 和 Town01.osm 复制到Town01_map 文件夹中。
Town01.pcd重命名为pointcloud_map.pcd
Town01.osm重命名为lanelet2_map.osm
3、修改 run_exploration_mode_ros2.sh 文件
sudo gedit ~/autoware_universe/op_carla/op_bridge/op_scripts/run_exploration_mode_ros2.sh
- 1
在第8行
如果不在同一台电脑上运行仿真，需要设置运行仿真的电脑的 IP 地址。如下：
export SIMULATOR_LOCAL_HOST=“192.168.11.5”
如果在本机上运行仿真需要修改为：
export SIMULATOR_LOCAL_HOST=“localhost”
3、修改 start_ros2.sh 文件
sudo gedit ~/autoware_universe/op_carla/op_agent/start_ros2.sh
- 1
在第15行
按照实际的安装路径修改。
source /home/username/autoware_universe/autoware/install/setup.bash
在第18行
按照实际的安装路径修改launch文件路径，按照Town01的路径修改map_path。
ros2 launch /home/username/autoware_universe/autoware/src/launcher/autoware_launch/autoware_launch/launch/autoware.launch.xml map_path:=/home/username/autoware_universe/autoware/src/${map_name} vehicle_model:=sample_vehicle sensor_model:=sample_sensor_kit
4、修改 autoware.launch.xml 文件
sudo gedit ~/autoware_universe/autoware/src/launcher/autoware_launch/autoware_launch/launch/autoware.launch.xml
- 1
在第11行
添加如下：
- 1
在第17行
将launch_sensing_driver中的true改成false，可以直接复制以下替换第17行。
- 1
在第23行
将use_sim_time中的false改成true，可以直接复制以下替换第23行。
- 1
在第52行
添加如下：
- 1
- 2
- 3
- 4
5、修改 gnss.launch.xml 文件
sudo gedit ~/autoware_universe/autoware/src/sensor_kit/sample_sensor_kit_launch/sample_sensor_kit_launch/launch/gnss.launch.xml
- 1
在第4行
将coordinate_system中的1改成2，可以直接复制以下替换第4行。
- 1
在第5行
添加如下：
- 1
5、修改 sensor_kit_calibration.yaml 文件
sudo gedit ~/autoware_universe/autoware/src/sensor_kit/sample_sensor_kit_launch/sample_sensor_kit_description/config/sensor_kit_calibration.yaml
- 1
由于修改较多，可以直接全部替换：
sensor_kit_base_link:
camera0/camera_link:
x: 0.7
y: 0.0
z: 0.0
roll: 0.0
pitch: 0.0
yaw: 0.0
camera1/camera_link:
x: 0.0
y: 0.0
z: 0.0
roll: 0.0
pitch: 0.0
yaw: 0.0
camera2/camera_link:
x: 0.0
y: 0.0
z: 0.0
roll: 0.0
pitch: 0.0
yaw: 0.0
camera3/camera_link:
x: 0.0
y: 0.0
z: 0.0
roll: 0.0
pitch: 0.0
yaw: 0.0
camera4/camera_link:
x: 0.0
y: 0.0
z: 0.0
roll: 0.0
pitch: 0.0
yaw: 0.0
camera5/camera_link:
x: 0.0
y: 0.0
z: 0.0
roll: 0.0
pitch: 0.0
yaw: 0.0
traffic_light_right_camera/camera_link:
x: 0.0
y: 0.0
z: 0.0
roll: 0.0
pitch: 0.0
yaw: 0.0
traffic_light_left_camera/camera_link:
x: 0.0
y: 0.0
z: 0.0
roll: 0.0
pitch: 0.0
yaw: 0.0
velodyne_top_base_link:
x: 0.0
y: 0.0
z: 0.8
roll: 0.0
pitch: 0.0
yaw: 0.0
velodyne_left_base_link:
x: -0.5
y: 0.0
z: 0.8
roll: 0.0
pitch: 0.0
yaw: 0.0
velodyne_right_base_link:
x: 0.5
y: 0.0
z: 0.8
roll: 0.0
pitch: 0.0
yaw: 0.0
gnss_link:
x: 0.0
y: 0.0
z: 0.8
roll: 0.0
pitch: 0.0
yaw: 0.0
tamagawa/imu_link:
x: 0.0
y: 0.0
z: 0.8
roll: 0.0
pitch: 0.0
yaw: 0.0
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
6、修改 sensors_calibration.yaml 文件
sudo gedit ~/autoware_universe/autoware/src/sensor_kit/sample_sensor_kit_launch/sample_sensor_kit_description/config/sensors_calibration.yaml
- 1
由于修改较多，可以直接全部替换：
base_link:
sensor_kit_base_link:
x: 0.0
y: 0.0
z: 1.6
roll: 0.0
pitch: 0.0
yaw: 0.0
velodyne_rear_base_link:
x: 0.0
y: 0.0
z: 0.0
roll: 0.0
pitch: 0.0
yaw: 0.0
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
7、修改环境变量
sudo gedit ~/.bashrc
- 1
根据安装位置修改路径后，再添加到环境变量中。
export CARLA_ROOT=/opt/carla-simulator
export SCENARIO_RUNNER_ROOT=/home/username/autoware_universe/op_carla/scenario_runner
export LEADERBOARD_ROOT=/home/username/autoware_universe/op_carla/op_bridge
export TEAM_CODE_ROOT=/home/username/autoware_universe/op_carla/op_agent
export PYTHONPATH=$PYTHONPATH:${CARLA_ROOT}/PythonAPI
export PYTHONPATH=$PYTHONPATH:${CARLA_ROOT}/PythonAPI/util
export PYTHONPATH=$PYTHONPATH:${CARLA_ROOT}/PythonAPI/carla
export PYTHONPATH=$PYTHONPATH:${CARLA_ROOT}/PythonAPI/carla/agents
export PYTHONPATH=$PYTHONPATH:$CARLA_ROOT/PythonAPI/carla/dist/carla-0.9.13-py3.8-linux-x86_64.egg
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
五、运行Carla和Autoware
cd $CARLA_ROOT
./CarlaUE4.sh -quality-level=Epic -world-port=2000 -resx=800 -resy=600
- 1
- 2
再打开一个终端：
cd ~/autoware_universe/op_carla/op_bridge/op_scripts
source ~/autoware_universe/autoware/install/setup.bash
./run_exploration_mode_ros2.sh
- 1
- 2
- 3
如果报错，需要什么依赖，安装什么依赖：
pip install py-trees
pip install networkx
pip install tabulate
sudo apt-get install ros-galactic-sensor-msgs-py
- 1
- 2
- 3
- 4

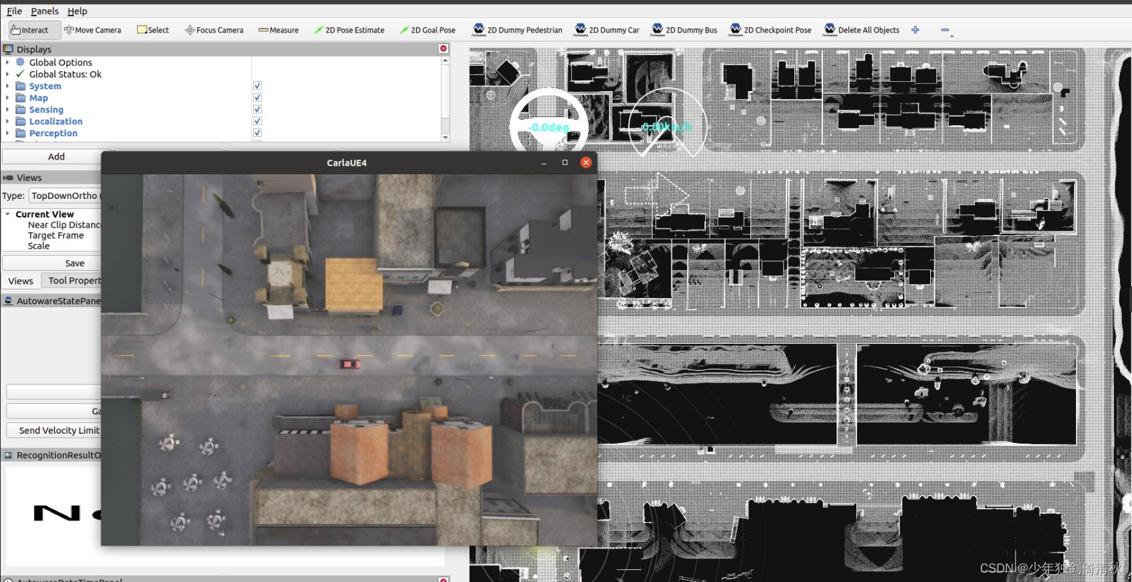

完成以上，可以实现选择终点，自动路径规划，自动寻迹，如果想加入NPC车辆测试感知，可以查看下面的博客。
