一、顶帽简介

顶帽（Top Hat），又称“礼帽”运算，其结果图像为原图像与其开运算的差，即：
dest=src-open(src,kernal)

由于开运算是先腐蚀后膨胀，会去除背景色上的噪点或者轮廓线上的毛刺和凸起，同时也会缩小图像前景轮廓的范围，实际上也就是放大了图像间裂缝或者局部背景色区域，因此从原图中减去开运算后的图，运算结果保留了原图那些相对比周边更明亮的区域，如背景色中的白色噪点或轮廓线。所以顶帽可以用来分离比邻近区域亮一些的线条或噪点，当一幅图像具有大幅的背景（如黑底）的时候，可以使用顶帽运算提取暗背景下的亮色点或线等物体。

顶帽在OpenCV-Python的调用语法如下：
morphologyEx(src, CV2.MORPH_TOPHAT, kernel, dst=None, anchor=None, iterations=None, borderType=None, borderValue=None)

关于morphologyEx的介绍请参考《OpenCV-Python图像形态变换概述及morphologyEx函数介绍： http://iyenn.com/rec/324891.html》。

二、利用顶帽提取噪点

2.1、案例1：处理黑色背景的灰度图

2.1.1、案例原图

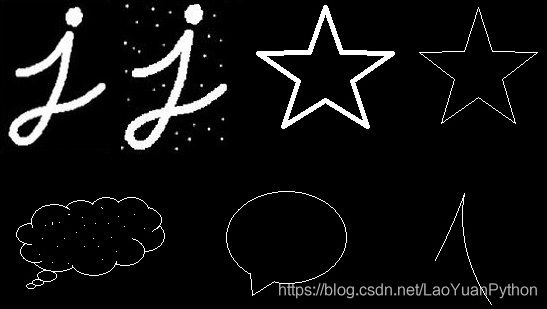

在如下图像（对应文件：大背景小前景图例.jpg）中，第一行第二个图像和第二行第一个图像临近区域都有噪点：
在这里插入图片描述

2.1.2、处理代码

import cv2
import numpy as np

from opencvPublic import print2DMatrix,preparePreviewImg,previewImgList,previewImg

def morphologyExTest(imgObj,imgTitle=''):
    if isinstance(imgObj, str):
        img = cv2.imread(imgObj)#, cv2.IMREAD_GRAYSCALE)
        if img is None:
            img = cv2.imdecode(np.fromfile(imgObj, dtype=np.uint8), -1)
        imgTitle = imgTitle+imgObj+': '
    else:
        imgTitle = imgTitle + ': '
    if len(img.shape)==2: channel = 1
    else: channel = img.shape[2]
    if channel==3:
        img = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
    elif channel==4:
        img = cv2.cvtColor(img,cv2.COLOR_BGRA2GRAY)
    ksize = (3,3)
    kernal = cv2.getStructuringElement(cv2.MORPH_RECT,ksize )
    preparePreviewImg(cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernal),imgTitle+f'顶帽,矩形核大小{ksize}')

def morphologyTest():
    morphologyExTest(r'f:pic大背景小前景图例.jpg')
    previewImgList()

morphologyTest()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

上面代码中使用的图像预览的函数请见《OpenCV-Python图像运算变换处理：开运算和闭运算以及不同核矩阵的影响分析： http://iyenn.com/rec/324926.html》的介绍。

2.1.3、结果图像

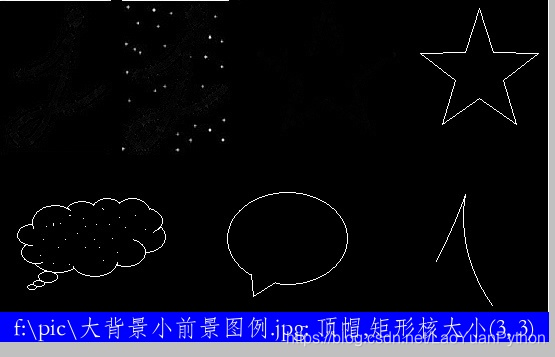

经上述代码处理后，该原图顶帽运算的结果图像如下：
在这里插入图片描述
从上述结果图像可以看到，顶帽将黑色背景下的白色噪点以及细小的轮廓图像获取出来了，而那些轮廓线稍微大些的轮廓在顶帽后消失了。

2.2、案例2：处理彩色图像

将上述代码中处理的原图替换为如下图像（文件名：山林铁轨.JPG）：
在这里插入图片描述

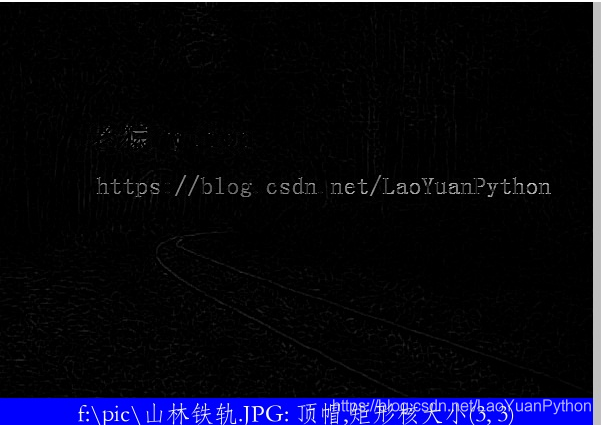

得到如下顶帽结果图像：

可以看到原图中相对比较亮的文字被提取出来。

2.3、案例3：处理黑色背景的彩色图像

原图如下（文件名：简单图形.png）：
在这里插入图片描述

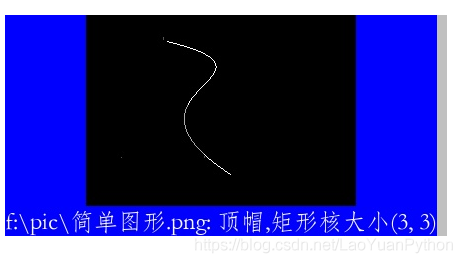

得到如下顶帽结果图像：

可以看到白色线条被提取出来。

三、小结

本文简单介绍了顶帽的概念、原理和作用，以及OpenCV-Python的具体实现，并提供了三个利用顶帽提取图像中前景色噪点或小的轮廓，可以看到通过顶帽可以提取出相对源图像中小的比较亮的部分。其实顶帽就是用一个结构元素（核矩阵）通过开操作从一副图像中删除前景色中比较成整体稍大的部分，留下来前景色中相对比较亮的细小部分，就是从图像的暗背景上提取细小的亮物体,因此顶帽这个特性可以用于校正不均匀光照的影响（请参考博文：《光照不均匀图像分割技巧2——顶帽变换和底帽变换》）。
